Комплексы внутрискважинной телеметрии КВТ
| Номер в ГРСИ РФ: | 95916-25 |
|---|---|
| Производитель / заявитель: | ООО «НПФ Завод «Измерон», г. Санкт-Петербург |
Комплексы внутрискважинной телеметрии КВТ (далее по тексту - комплексы) предназначены для измерений температуры и избыточного давления жидкой и газообразной среды.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95916-25 | |||||||||
| Действует | по 17.07.2030 | |||||||||
| Наименование | Комплексы внутрискважинной телеметрии | |||||||||
| Модель | КВТ | |||||||||
| Приказы |
№1455 от
17.07.2025
— Об утверждении типов средств измерений
№1067 от
02.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 306631c2-a876-b564-faf0-4bbace352e11 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПФ Завод «Измерон», РОССИЯ, 198188, г. Санкт-Петербург, вн.тер.г. м.о. Автово, ул. Броневая, д. 5
Поверка
| Методика поверки / информация о поверке |
МП-587-2024 Государственная система обеспечения единства измерений. Комплексы внутрискважинной телеметрии КВТ. Методика поверки
(с 17.07.2025)
МП-587-2024 с изм № 1 ГСИ. Комплексы внутрискважинной телеметрии КВТ. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП-587-2024
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
95916-25: Описание типа
2025-95916-25.pdf
Файл устарел
|
Скачать | 283.6 КБ | |
|
95916-25: Методика поверки
МП-587-2024
2025-mp95916-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95916-25: Описание типа
2025-95916-25-1.pdf
|
Скачать | 283.6 КБ | |
|
95916-25: Методика поверки
МП-587-2024
2025-mp95916-25-1.pdf
|
Скачать | 1.4 MБ | |
|
95916-25: Описание типа
2025-95916-25-2.pdf
Файл устарел
|
Скачать | 283.6 КБ | |
|
95916-25: Описание типа
2026-95916-25.pdf
Файл устарел
|
Скачать | 203 КБ | |
|
95916-25: Методика поверки
МП-587-2024
2025-mp95916-25-2.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95916-25: Методика поверки
МП-587-2024 с изм № 1
2026-mp95916-25.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
95916-25: Описание типа
2026-95916-25-1.pdf
|
Скачать | 203 КБ | |
|
95916-25: Методика поверки
МП-587-2024 с изм № 1
2026-mp95916-25-1.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Комплексы внутрискважинной телеметрии КВТ (далее по тексту - комплексы) предназначены для измерений температуры и избыточного давления жидкой и газообразной среды.
Описание
Комплексы состоят из:
• блок сбора данных;
• погружного внутрискважинного кабеля для подключения кварцевого датчика внутрискважинного мониторинга (подбирается по заказу);
• одного или нескольких кварцевых датчиков внутрискважинного мониторинга.
Кварцевый датчик внутрискважинного мониторинга, предназначенный для измерения температуры и давления с высокой точностью, конструктивно состоит из электронного блока, помещенного в цилиндрический защитный кожух, закрытый ввинчивающейся заглушкой с уплотнительными кольцами для защиты от прямого воздействия окружающей среды. На торцевую поверхность крышки выведен щуп, совмещающий в себе функции сенсора температуры и относительной электрической проводимости среды, окружающей датчик. Щуп защищен от повреждений колпаком. Сенсор давления также вмонтирован в крышку, в которой сделан специальный канал для свободного прохождения среды к сенсору.
Принцип действия комплексов при измерении давления заключается в измерении резонансной частоты кварцевого резонатора, являющейся функцией воздействующего на резонатор давления. Функция преобразования является температурно-зависимой. Для корректировки температурной зависимости используются результаты измерения температуры, полученные с помощью второго кварцевого резонатора, резонансная частота которого является функцией температуры. Резонансные частоты обоих резонаторов измеряются после преобразования в область низких частот. При этом в качестве гетеродина используется ещё один высокостабильный кварцевый генератор, сигнал которого используется также для преобразования частот, пропорциональных давлению и температуре, в цифровой код.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока сбора данных, наносится методом гравировки или ударным способом на корпус в виде цифрового кода. Сведения о заводских номерах кварцевых датчиков внутрискважинного мониторинга, входящих в состав средства измерений, указываются в паспорте и непосредственно на корпусе кварцевого датчика внутрискважинного мониторинга методом гравировки или ударным способом в виде цифрового кода.
Нанесение знака поверки и утверждения типа на средство измерений не предусмотрено. Пломбирование комплекса не предусмотрено.
Общий вид кварцевого датчика внутрискважинного мониторинга представлен на рисунке 1. Общий вид блока сбора данных с указанием места нанесения заводского номера представлен на рисунке 2.
Место нанесения заводского номера

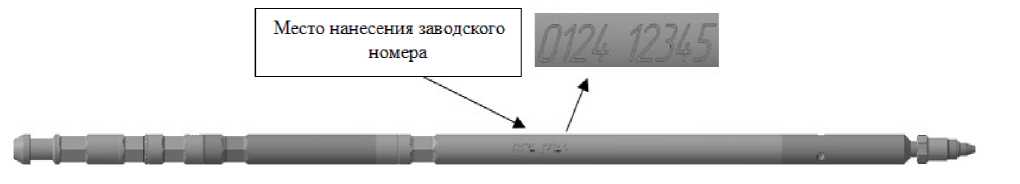

Рисунок 1 - Общий вид кварцевого датчика внутрискважинного мониторинга с указанием места нанесения заводского номера

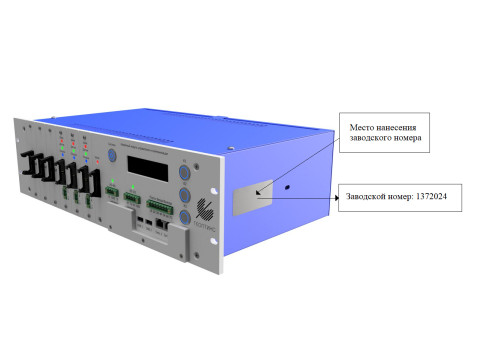

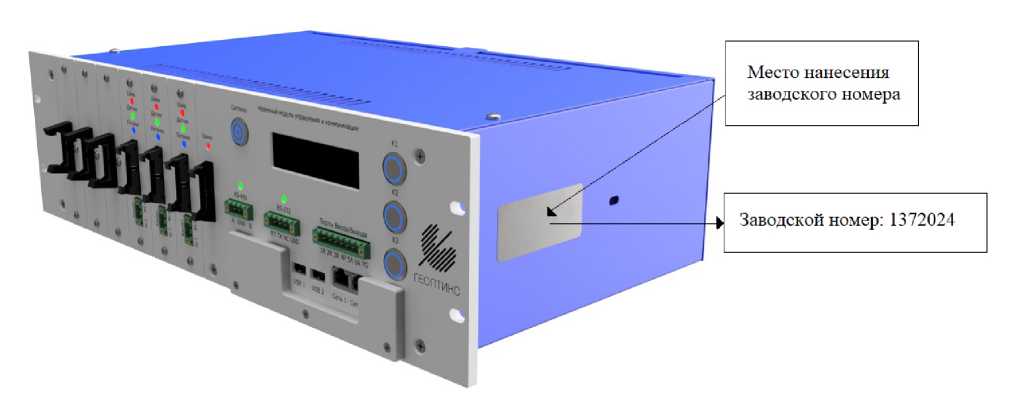

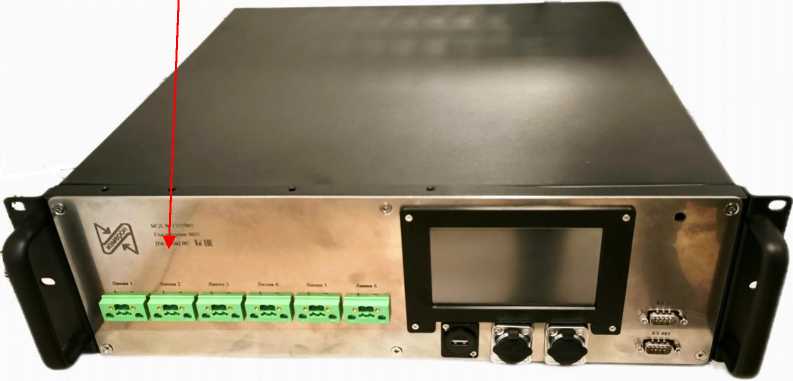

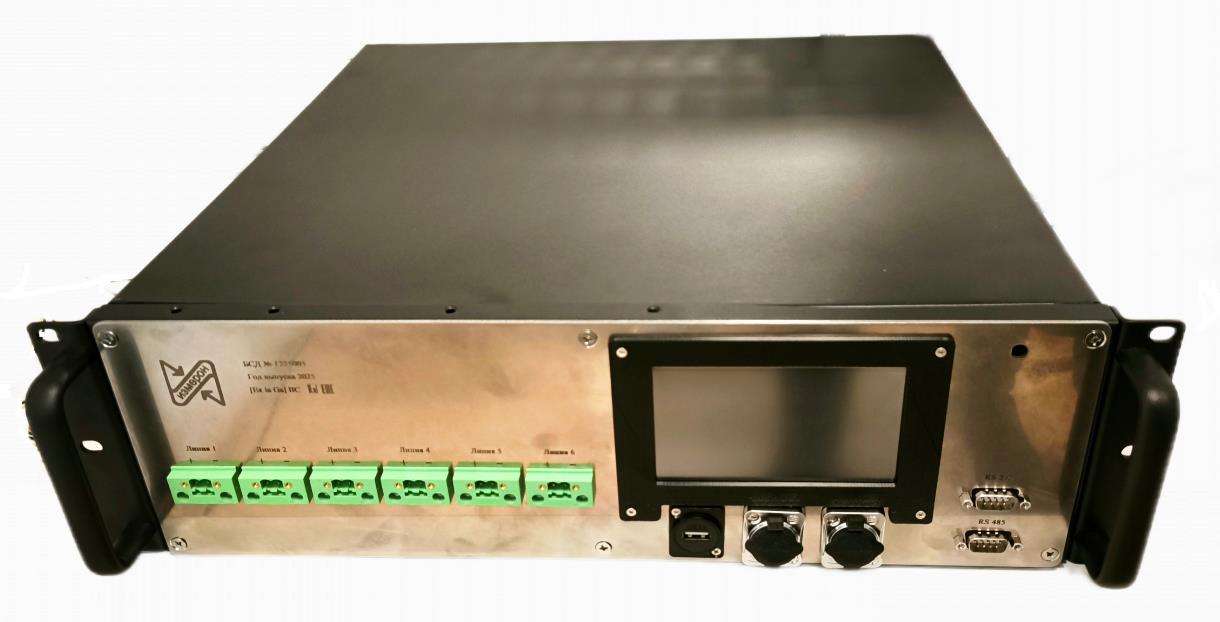

Рисунок 2 - Общий вид блока сбора данных с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение комплекса имеет структуру автономного программного обеспечения и относится к метрологически значимой части ПО.
Программное обеспечение с метрологически значимой частью (далее - ПО) предназначено для взаимодействия всех элементов комплекса. Программирование и чтение результатов измерений выполняются по каналу Ethernet и обеспечивает передачу цифровых данных. ПО может быть использовано для проведения измерений, вычитывания результатов измерений, а также предназначено для проведения первичных и периодических поверок приборов. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Измерон |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.4.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 137 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений, % |
±0,04 |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24 |
|
Маркировка взрывозащиты для кварцевого датчика внутрискважинного мониторинга |
0Ex ia IIC T3 Ga X |
|
Маркировка взрывозащиты для модуля связи (входит в состав блока сбора данных) |
[Ex ia Ga] IIC |
|
Габаритные размеры кварцевого датчика внутрискважинного мониторинга, мм, не более - высота - диаметр |
890 21 |
|
Габаритные размеры блока сбора данных (длинах ширинах высота), мм, не более |
490x470x140 |
|
Масса, кг, не более - блока сбора данных - кварцевого датчика внутрискважинного мониторинга |
15 2 |
|
Условия эксплуатации: - температура окружающей среды (наземной части), °С - температура рабочей среды (погружной части), °С - относительная влажность окружающего воздуха (наземной части), %, не более |
от +10 до +40 от -20 до +150 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
262800 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок сбора данных |
БСД |
1 шт. |
|
Погружной внутрискважинный кабель для подключения кварцевого датчика внутрискважинного мониторинга (подбирается по заказу) |
- |
1 шт. |
|
Один или несколько кварцевых датчиков внутрискважинного мониторинга |
КДВМ |
по заказу |
|
Комплекс внутрискважинной телеметрии КВТ. Руководство по эксплуатации |
06.20.10.110-139-59489947 2023 РЭ |
1 экз. |
|
Кварцевый датчик внутрискважинного мониторинга тип КДВМ. Руководство по эксплуатации |
06.20.10.110-139-59489947- 2023-01РЭ |
1 экз. |
|
Блок сбора данных. Руководство по эксплуатации |
96700.01.02.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Монтаж КДВМ и блока сбора данных» руководства по эксплуатации 06.20.10.110-139-59489947-2023 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ 06.20.10.110-139-59489947-2023. Комплекс внутрискважинной телеметрии КВТ. Технические условия
