Приборы ПАМИР ВП
| Номер в ГРСИ РФ: | 95924-25 |
|---|---|
| Производитель / заявитель: | ОАО НПК "Северная заря", г.С.-Петербург |
Приборы ПАМИР ВП (в дальнейшем - приборы) предназначены для измерений и контроля тока через обмотки до срабатывания, тока через обмотки после срабатывания и измерений и контроля времени срабатывания слаботочных электромагнитных реле времени постоянного тока, а также установки напряжения питания обмоток реле и режимов питания их контактов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95924-25 | ||||||
| Действует | по 17.07.2030 | ||||||
| Наименование | Приборы | ||||||
| Модель | ПАМИР ВП | ||||||
| Приказы |
№1455 от
17.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0cfe73ae-33d7-27f4-6366-3e4e6ba6d971 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО НПК «Северная заря», РОССИЯ, 194100, г. Санкт-Петербург, ул. Кантемировская, д. 7
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1381-201-2024 Государственная система обеспечения единства измерений. Приборы ПАМИР ВП. Методика поверки
(с 17.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95924-25: Описание типа
2025-95924-25.pdf
Файл устарел
|
Скачать | 577.2 КБ | |
|
95924-25: Методика поверки
РТ-МП-1381-201-2024
2025-mp95924-25.pdf
Файл устарел
|
Скачать | 5.9 MБ | |
|
95924-25: Описание типа
2025-95924-25-1.pdf
|
Скачать | 577.2 КБ | |
|
95924-25: Методика поверки
РТ-МП-1381-201-2024
2025-mp95924-25-1.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Приборы ПАМИР ВП (в дальнейшем - приборы) предназначены для измерений и контроля тока через обмотки до срабатывания, тока через обмотки после срабатывания и измерений и контроля времени срабатывания слаботочных электромагнитных реле времени постоянного тока, а также установки напряжения питания обмоток реле и режимов питания их контактов.
Описание
Принцип действия приборов: измерение тока через обмотку реле выполняется посредством измерения падения напряжения на токовом шунте, включенном последовательно в цепь тока; при измерении временных параметров сигнал с микроконтроллера (далее - МК) поступает на стабилизатор, устанавливающий заданные уровни напряжения на обмотках испытуемого реле; уровень напряжения на контактах присутствует всегда; после этого запускается таймер МК, сигналы с контактов поступают в МК; по замыканию контактов таймер останавливается; результаты измерения отображаются на экране персонального компьютера (далее - ПК).
Управление приборами осуществляется от ПК. Связь с компьютером осуществляется с помощью стандартного интерфейса Ethernet.
Конструктивно приборы выполнены в корпусе с разъемами для подключения источника питания, ПК, кассеты или устройства подключения (далее - УП).
Общий вид приборов представлен на рисунке 1.
Приборы содержат:
- МК, осуществляющий управление узлами прибора, хранение программ управления, контроля и исходных данных программируемых параметров, а также измерение значений контролируемых величин;
- многоканальный источник питания, обеспечивающий питание узлов прибора от сети 230 В, 50 Гц;
- коммутатор напряжения на обмотках;
- стабилизатор напряжения на обмотках;
- стабилизатор тока через обмотки;
- стабилизатор напряжения на контактах;
- измеритель тока через обмотки;
- измеритель времени срабатывания;
- интерфейс (Ethernet), предназначенный для обеспечения информационного обмена прибора с ПК.
Заводской номер прибора в формате числового кода наносится на табличку (рисунок 2), размещаемую на лицевой стороне корпуса (рисунок 1).
Пломбирование приборов осуществляется в двух местах: между лицевой стороной и верхней крышкой, между задней стороной и нижней крышкой, с помощью повреждаемых наклеек (рисунок 1).
Знак утверждения типа располагается на лицевой стороне прибора.

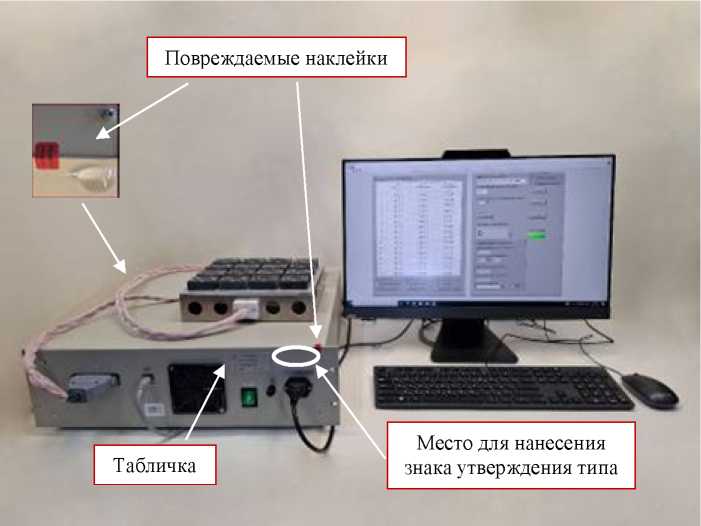

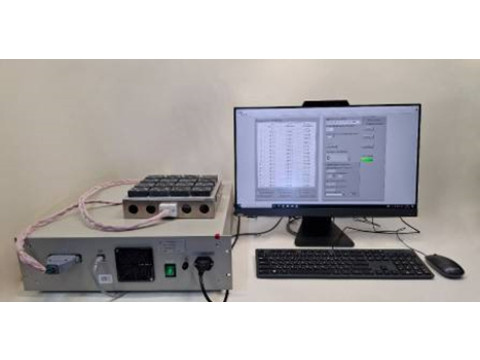

Рисунок 1 - Внешний вид приборов ПАМИР ВП с подключенной кассетой
Тип: ПАМ11Р-ВП
Д. N - РВИМ 411144 005
Год: 2024
Зав. N 11
Рисунок 2 - Табличка
Программное обеспечение
Программное обеспечение (далее - ПО) нижнего уровня прибора расположено в энергонезависимой памяти. ПО верхнего уровня установлено на жестком диске подключаемого ПК.
Метрологические характеристики приборов нормированы с учётом ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RelayWizardVP |
Программа нижнего уровня ПАМИР ВП |
|
Номер версии |
не ниже 2.1.0 |
1.2.0 |
|
Цифровой идентификатор ПО |
- |
0x1648 |
|
Алгоритм вычисления цифрового идентификатора |
- |
CRC16 |
ПО нижнего уровня устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования прибора.
Уровень защиты от непреднамеренных и преднамеренных изменений для ПО нижнего уровня - «высокий», для ПО верхнего уровня - «низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки напряжения питания обмоток реле, В |
от 5 до 32 |
|
Пределы допускаемой относительной погрешности установки напряжения питания обмоток реле для поддиапазона от 5 до 13,5 В (не включ.), %, не более |
±2 |
|
Пределы допускаемой относительной погрешности установки напряжения питания обмоток реле для поддиапазона от 13,5 до 32 В, %, не более |
±1 |
|
Коэффициент пульсаций* напряжения питания обмоток реле (в полосе частот от 10 Гц до 100 кГц), %, не более |
±0,6 |
|
Ток ограничения нагрузки, мА, не более |
550 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерения постоянного тока через обмотки реле, мА |
от 5 до 50 |
|
Пределы допускаемой абсолютной погрешности измерения постоянного тока через обмотки реле, мА 1отсч — показание прибора, мА 1макс — верхний предел диапазона измерения, мА |
±(0,015<!отсч + 0,0005-1макс) |
|
Режимы питания контактов: - для реле с контактным выходом - для реле с бесконтактным выходом |
6 В, 100 мА 27 В, 10 мА |
|
Пределы допускаемой погрешности установки питания контактов: а) для реле с контактным выходом: - напряжение на разомкнутых контактах, В - ток через замкнутые контакты, мА б) для реле с бесконтактным выходом: - ток через замкнутые контакты, мА |
±1,2 ±10 ±3 |
|
Диапазон измерения времени срабатывания реле, мс |
от 10 до 1000000 |
|
Пределы допускаемой относительной погрешности измерения времени срабатывания реле, %, не более |
±3 |
|
* - коэффициент пульсаций напряжения питания обмоток реле, % Ueff к = --^-100, ид обм где Ueff - среднеквадратическое значение переменной составляющей напряжения питания обмоток; Ug обм - номинальное значение постоянной составляющей напряжения питания обмоток | |
Технические характеристики приборов приведены в таблице 3.
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Количество одновременно контролируемых реле с контактным выходом, шт. |
до 16 |
|
Количество одновременно контролируемых реле с бесконтактным выходом, шт. |
до 12 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - при относительной влажности для 25°С, % - атмосферное давление, кПа (мм рт.ст.) |
от +5 до +40 до 90 от 84 до 106,7 (от 630 до 800) |
|
Температура окружающей среды при транспортировании и хранении, °С |
от -25 до +55 |
|
Напряжение питания прибора от сети переменного тока, В |
230 ± 23 |
|
Частота питания прибора от сети переменного тока, Гц |
50 ± 0,5 |
|
Максимальная мощность, потребляемая прибором от сети переменного тока, Вт, не более |
144 |
|
Максимальный ток, потребляемый прибором от сети переменного тока, А, не более |
0,7 |
|
Номинальная мощность, потребляемая прибором от сети переменного тока, Вт, не более |
130 |
|
Номинальный ток, потребляемый прибором от сети переменного тока, А, не более |
0,6 |
|
Максимальный выходной ток одного канала для цепи обмотки, мА |
60 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
550 х 550 х 200 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на корпус прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Прибор ПАМИР ВП |
РВИМ.411144.005 |
1 |
|
Устройство подключающее |
РВИМ. 421413.028 |
* |
|
Кассета РВИМ.687297.003-31 |
РВИМ.687297.003-31 |
* |
|
Кассета РВИМ.687297.003-33 |
РВИМ.687297.003-33 |
* |
|
Руководство по эксплуатации |
РВИМ. 411144.005РЭ |
1 |
|
Программное обеспечение для ПК (на внешнем носителе) |
RelayWizardVP |
1 |
|
Шнур питания 230В, 50 Гц |
_ |
1 |
|
Кабель соединительный Ethernet для подключения к IBM-совместимому ПК |
_ |
1 |
|
* по согласованию с заказчиком | ||
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» руководства по эксплуатации РВИМ. 411144.005РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
РВИМ.411144.005 ТУ «Прибор ПАМИР ВП. Технические условия».
