Машины испытательные
| Номер в ГРСИ РФ: | 95934-25 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
Машины испытательные HBT106A (далее - машины) предназначены для измерений силы и перемещений подвижной траверсы при проведении механических испытаний образцов и изделий на сжатие и изгиб в режиме статического нагружения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95934-25 | |||||||||
| Наименование | Машины испытательные | |||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a4418bc5-54bd-b758-dfa0-02f84f83640f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shenzhen Wance Testing Machine Co., Ltd., КИТАЙ, Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen, 518107
Поверка
| Методика поверки / информация о поверке |
МП 16-261-2025 Государственная система обеспечения единства измерений. Машины испытательные HBT106A. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95934-25: Описание типа
2025-95934-25.pdf
Файл устарел
|
Скачать | 757.8 КБ | |
|
95934-25: Методика поверки
МП 16-261-2025
2025-mp95934-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
95934-25: Описание типа
2025-95934-25-1.pdf
|
Скачать | 757.8 КБ | |
|
95934-25: Методика поверки
МП 16-261-2025
2025-mp95934-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Машины испытательные HBT106A (далее - машины) предназначены для измерений силы и перемещений подвижной траверсы при проведении механических испытаний образцов и изделий на сжатие и изгиб в режиме статического нагружения.
Описание
Принцип действия машин основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы и как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал.
Конструктивно машины состоят из основания, верхней направляющей колонны (привода подвижной траверсы) и нижних захватов для крепления испытываемого образца, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Положение траверсы измеряется с помощью датчиков перемещения. Установка и закрепление испытуемых образцов и изделий осуществляется в нижних захватах различного типа, плитах для сжатия, оснастке на 3(4)-ех точечный изгиб, в зависимости от решаемой задачи.
Обработка сигнала и управление испытательной машиной осуществляется управляющим контроллером, взаимодействующим с программным обеспечением, установленным на персональном компьютере. Управляющий контроллер имеет модульную конструкцию и позволяет расширять количество входов и выходов для подключения дополнительных датчиков деформации, силоизмерительных датчиков и других периферийных устройств.
К машинам испытательным HBT106A относятся машины испытательные HBT106A с зав. № W2412022 и зав. № W2412079.
Заводской номер, обеспечивающий идентификацию машин, имеет буквенно-цифровой формат и наносится на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины. Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено.

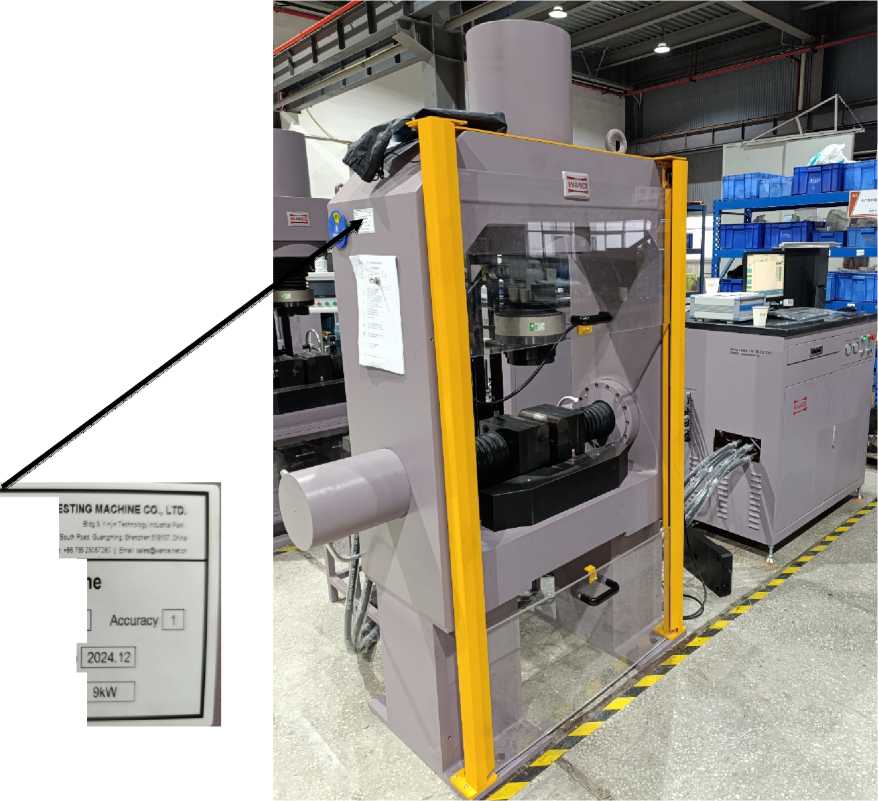

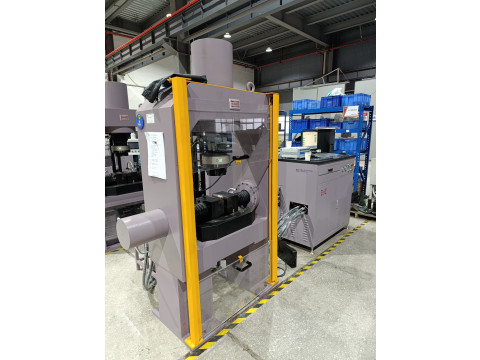

Общий вид машин и место нанесение маркировочной таблички (шильда) представлен на рисунке 1.
WANCE
Bending Testing Machir
Mode HBT106A Capacity |~ IQOOkW Senal No "W2412022 MFG. Date
Power supply I 3807 5W60Hz 3-Phasa
SHENZHENWANCE
Рисунок 1 - Общий вид машины испытательной HBT106A с указанием места нанесения маркировочной таблички с заводским номером
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО |
V2.2.XXXX* |
|
Цифровой идентификатор ПО |
_ |
|
* ХХХХ - не относится к метрологически значимой части ПО и принимает значения от 1 до 9999 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 20 до 1000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1,0 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0,5 до 345 |
|
Пределы допускаемой погрешности измерений перемещения подвижной траверсы: - в поддиапазоне от 0,5 до 26,0 мм включ., мм - в поддиапазоне св. 26 до 345 мм, % |
± 0,13 ± 0,5 |
Таблица 3 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота |
2200 |
|
- ширина |
600 |
|
- длина |
1650 |
|
Масса, кг, не более |
3000 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Потребляемая электрическая мощность, кВт, не более |
9 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная |
HBT106A |
1 шт. |
|
Машина испытательная HBT106A. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Машина испытательная HBT106A. Руководство по эксплуатации. Программное обеспечение Test Pilot |
- |
1 экз. |
|
ГСИ. Машины испытательные HBT106A. Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Испытания» в документе «Машина испытательная HBT106A. Руководство по эксплуатации и обслуживанию».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.
