Микрометры Miyamotometrology

Номер в ГРСИ РФ: 95935-25
Категория: Микрометры
Производитель / заявитель: ООО «ИНСТРУМЕНТ», г. Нижний Новгород
Скачать
95935-25: Описание типа
2025-95935-25-1.pdf
Скачать 2.7 MБ
95935-25: Методика поверки МП-732-2025
2025-mp95935-25-1.pdf
Скачать 4 MБ
Нет данных о поставщике
Поверка
Микрометры Miyamotometrology поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Микрометры Miyamotometrology (далее - микрометры) предназначены для измерений наружных линейных размеров контактным методом.

Информация по Госреестру

Основные данные
Номер по Госреестру 95935-25
Действует по 21.07.2030
Наименование Микрометры
Модель Miyamotometrology
Модификации 2112-100
2112-125
2112-150
2112-175
2112-200
2112-225
2112-25
2112-250
2112-50
2112-75
2113-1000
2114-2000
2115-10
2119-100
2119-25
2119-50
2119-75
2121-25
2121-50
2121-75
2131-25
2131-50
2131-75
2132-100
2132-125
2132-25
2132-50
2132-75
2133-25
2133-50
2133-75
2133-200
2135-1000
2171-25
2171-300
2411-100
2411-25
2411-50
2411-75
2511-25
2531-25
Приказы
1474 от 21.07.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ c84f3401-f865-6290-2631-e8233efa2955
Испытания
Дата Модель Заводской номер
04.04.2025 2531-25 231041691
04.04.2025 2511-25 171242536
04.04.2025 2411-75 241150960
04.04.2025 2411-50 241150929
04.04.2025 2411-25 241150997
04.04.2025 2411-100 241151018
04.04.2025 2171-300 2403F1287
04.04.2025 2171-25 10F1827
04.04.2025 2135-1000 240960585
04.04.2025 2133-200 241365391
04.04.2025 2133-75 241103974
04.04.2025 2133-50 241103931
04.04.2025 2133-25 241103297
04.04.2025 2132-75 241178994
04.04.2025 2132-50 241125102
04.04.2025 2132-25 241086483
04.04.2025 2132-125 241086086
04.04.2025 2132-100 241177090
04.04.2025 2131-75 241179027
04.04.2025 2131-50 241125142
04.04.2025 2131-25 241179152
04.04.2025 2121-75 241121579
04.04.2025 2121-50 241175021
04.04.2025 2121-25 241175823
04.04.2025 2119-75 240976363
04.04.2025 2119-50 240949425
04.04.2025 2119-25 231156124
04.04.2025 2119-100 240952244
04.04.2025 2115-10 230516961
04.04.2025 2114-2000 230452444
04.04.2025 2113-1000 190271713
04.04.2025 2112-75 230957564
04.04.2025 2112-50 240563539
04.04.2025 2112-250 241077450
04.04.2025 2112-25 210479252
04.04.2025 2112-225 241027568
04.04.2025 2112-200 240518377
04.04.2025 2112-175 230781436
04.04.2025 2112-150 240476985
04.04.2025 2112-125 240688692
04.04.2025 2112-100 231275781
Производитель / Заявитель

ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129

Поверка

Методика поверки / информация о поверке
МП-732-2025 Государственная система обеспечения единства измерений. Микрометры Miyamotometrology. Методика поверки (с 21.07.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 33 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 04.01.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Микрометры Miyamotometrology поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95935-25: Описание типа
2025-95935-25.pdf Файл устарел
Скачать 2.7 MБ
95935-25: Методика поверки МП-732-2025
2025-mp95935-25.pdf Файл устарел
Скачать 4 MБ
95935-25: Описание типа
2025-95935-25-1.pdf
Скачать 2.7 MБ
95935-25: Методика поверки МП-732-2025
2025-mp95935-25-1.pdf
Скачать 4 MБ

Описание типа

Назначение

Микрометры Miyamotometrology (далее - микрометры) предназначены для измерений наружных линейных размеров контактным методом.

Описание

Принцип действия микрометров основан на преобразовании вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются:

- с отсчетом по шкалам стебля и барабана моделей: 2112, 2113, 2114, 2115, 2116, 2117, 2119, 2121, 2211, 2212, 2411, 2412;

- с цифровым отсчетным устройством модели: 2133;

- с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством моделей: 2131, 2132, 2135, 2231, 2431;

- с отсчетом по счетчику модели: 2171;

- наборы моделей: 2611, 2612, 2631, 2632, 2633.

- микрометрические головки моделей: 2511, 2531, 2532.

Модели разделяются на модификации, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», отличающиеся между собой значениями диапазонов измерений, погрешностью измерений, ценой деления (шагом дискретности), конструкцией и общим видом.

Микрометры моделей 2113 состоят из скобы, сменных пяток, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Сменные пятки и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие. Скобы микрометров модификаций 2113-400, 2113-500, 2113-600, 2113-700, 2113-800, 2113-900, 2113-1000 оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2114 состоят из скобы, регулируемой пятки, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2115 состоят из скобы, пятки, микрометрического винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие.

Микрометры моделей 2116, 2119 состоят из скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Наборы моделей 2612 состоят из микрометров модели 2119. Упакованы в корпус выдувной формы.

Микрометры моделей 2112, 2121 состоят из скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие.

Наборы моделей 2611 состоят из микрометров модели 2112. Упакованы в алюминиевый ящик или корпус выдувной формы.

Микрометры моделей 2117 состоят из скобы, пятки, удлиненного микрометрического винта, стопорного винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие.

Микрометры моделей 2131, 2132 состоят из скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук, кроме модификаций 2131-125, 2131-150, 2131-175, 2131200, 2131-225, 2131-250, 2131-275, 2131-300, 2132-125, 2132-150, 2132-175, 2132-200.

Наборы моделей 2631 состоят из микрометров модели 2131. Упакованы в алюминиевый ящик или корпус выдувной формы. Наборы моделей 2632 состоят из микрометров модели 2132. Упакованы в алюминиевый ящик или корпус выдувной формы.

Микрометры моделей 2133 состоят из скобы, пятки, микрометрического винта, стопорного винта, барабана, цифрового отсчетного устройства и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук, кроме модификаций 2133-125, 2133-150, 2133-175, 2133200.

Наборы моделей 2633 состоят из микрометров модели 2133. Упакованы в алюминиевый ящик или корпус выдувной формы.

Микрометры моделей 2135 состоят из скобы, сменных пяток, микрометрического винта, стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Сменные пятки и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие. Скобы микрометров модификаций 2135-400, 2135-500, 2135-600, 2135-700, 2135-800, 2135-900, 2135-1000 оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2171 состоят из скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана, счетчика и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук, кроме модификаций 2171-225, 2171-250, 2171-275, 2171-300.

Микрометры моделей 2211 состоят из глубокой скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2212 состоят из глубокой скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана, циферблата и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие.

Микрометры моделей 2231 состоят из глубокой скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Пятка и микрометрический винт оснащены твердым сплавом. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2411 состоят из скобы, пятки, микрометрического винта, стопорного винта, стебля, барабана и трещотки. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2412 состоят из скобы, пятки, не вращающегося микрометрического винта, стебля, барабана и трещотки. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометры моделей 2431 состоят из скобы, пятки, не вращающегося микрометрического винта, стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Скобы микрометров имеют теплоизоляционное покрытие и оснащены теплоизоляционными накладками для предотвращения влияния тепла рук.

Микрометрические головки моделей 2511 состоят из микрометрического винта (сферический для модификаций 2511-25А, 2511-25В), стопорного винта (для модификаций 2511-25С, 2511-25D), стебля, барабана и трещотки. Микрометрический винт оснащен твердым сплавом. Микрометр имеет участок для крепления в приспособление, либо стенде. Модификации 2511-25, 2511-25А, 2511-25С, 2511-50 имеют гайку для крепления в приспособлении, либо стенде.

Микрометрические головки моделей 2531 состоят из микрометрического винта (не вращающийся микрометрический винт для модификации 2531-251, сферический для модификаций 2531-25В, 2531-25С), стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Микрометр имеет участок для крепления в приспособление, либо стенде. Модификации 2531-25, 2531-25В имеют гайку для крепления в приспособлении, либо стенде.

Микрометрические головки моделей 2532 состоят из микрометрического винта (сферический для модификации 2532-50А), стопорного винта, стебля, барабана, цифрового отсчетного устройства и трещотки. Микрометр имеет участок для крепления в приспособление, либо стенде.

Микрометры моделей 2131, 2132, 2135, 2231, 2531, 2532 выпускаются со степенью защиты IP65 по ГОСТ 14254-2015.

Установочные меры с плоскими измерительными поверхностями и сферическими измерительными поверхностями (для мер свыше 325 мм) входят в комплект поставки, кроме микрометров с нижним пределом измерений 0 мм.

Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.

Общий вид микрометров представлен на рисунках 1 - 59.

Цифровое отсчетное устройство может иметь варианты внешнего вида (рисунок 60).

Товарный знак - ■-.'г '.гп',, наносится на паспорт микрометров типографским методом, на скобу, микрометрическую головку или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.

Заводской номер, в виде цифрового или буквенно-цифрового обозначения, наносится на барабан, либо на оборотную сторону корпуса микрометра краской или методом лазерной гравировки. Места нанесения заводского номера представлены на рисунке 61.

Цвет скобы и/или теплоизоляционной накладки не влияет на метрологические характеристики микрометров и могут быть изменены изготовителем.

Варианты типов измерительных поверхностей микрометров моделей 2211 и 2231 представлены на рисунке 40.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование микрометров не предусмотрено.

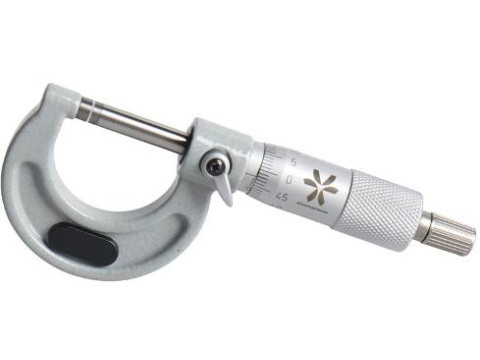

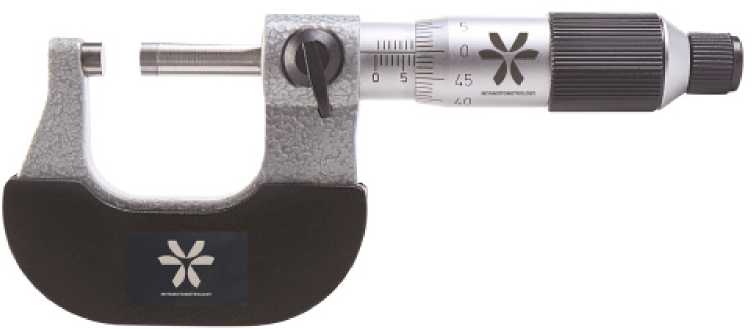

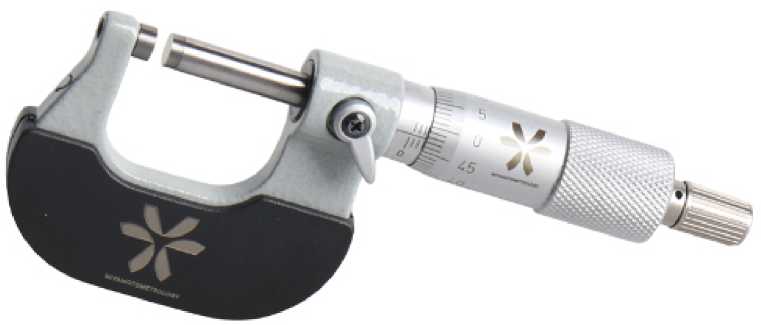

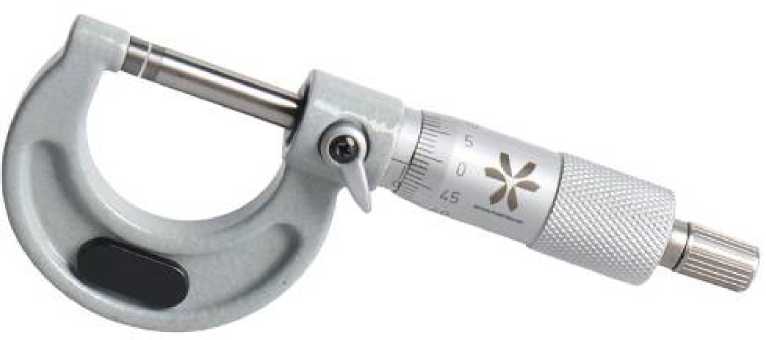

Рисунок 1 - Общий вид микрометров модели 2112 модификации 2112-25

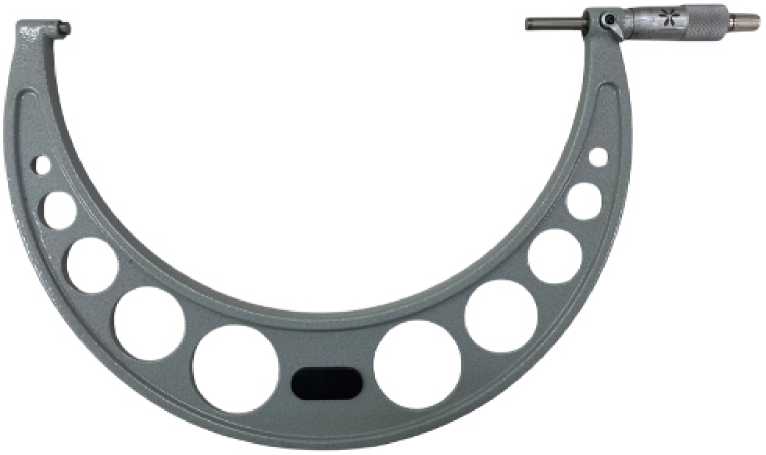

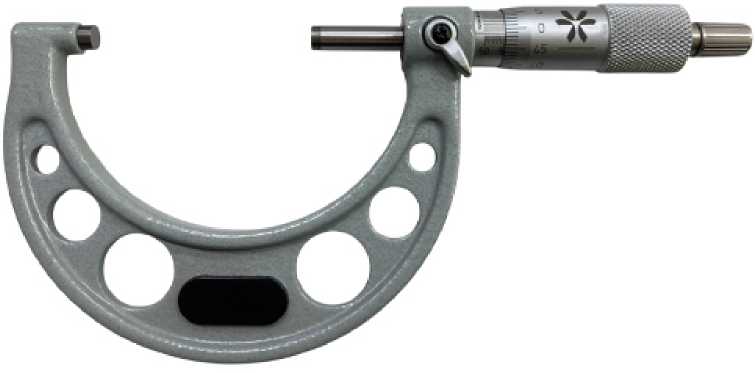

Рисунок 2 - Общий вид микрометров модели 2112 модификации 2112-50, 2112-75, 2112-100, 2112-125, 2112-150, 2112-175, 2112-200, 2112-225, 2112-250, 2112-275, 2112-300

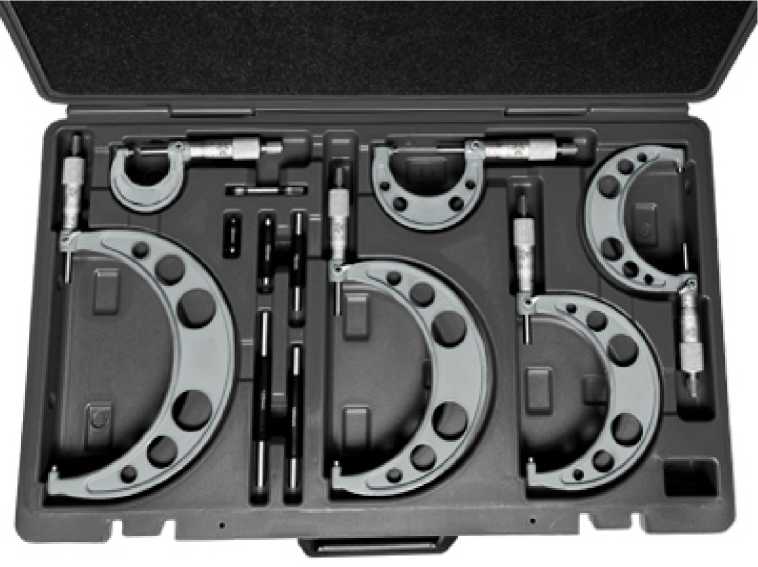

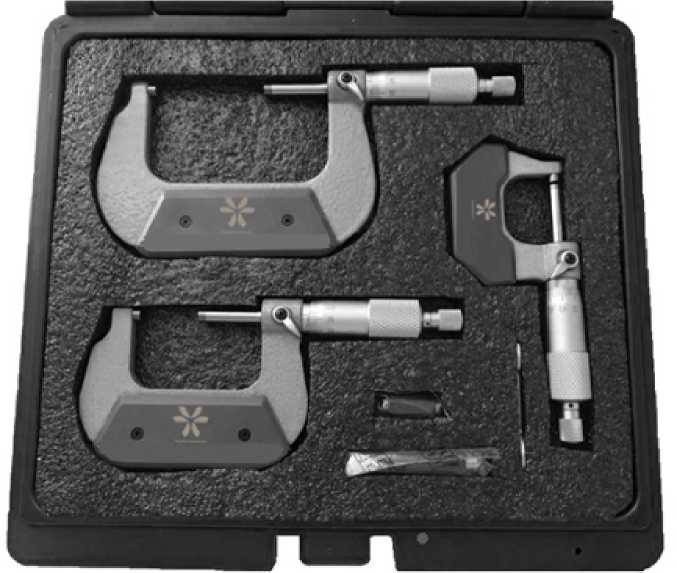

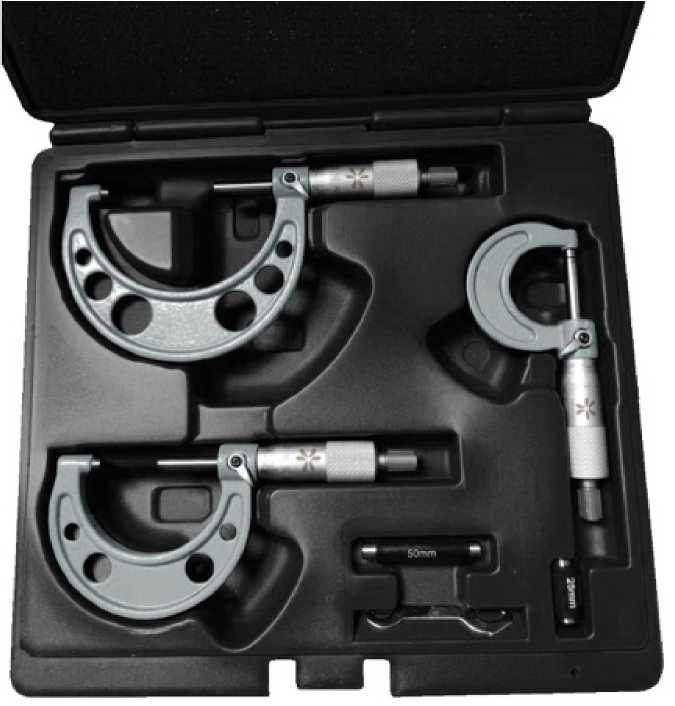

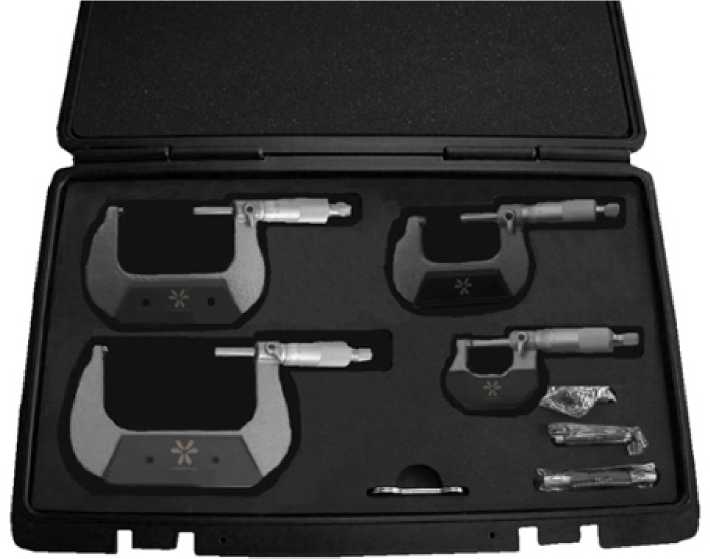

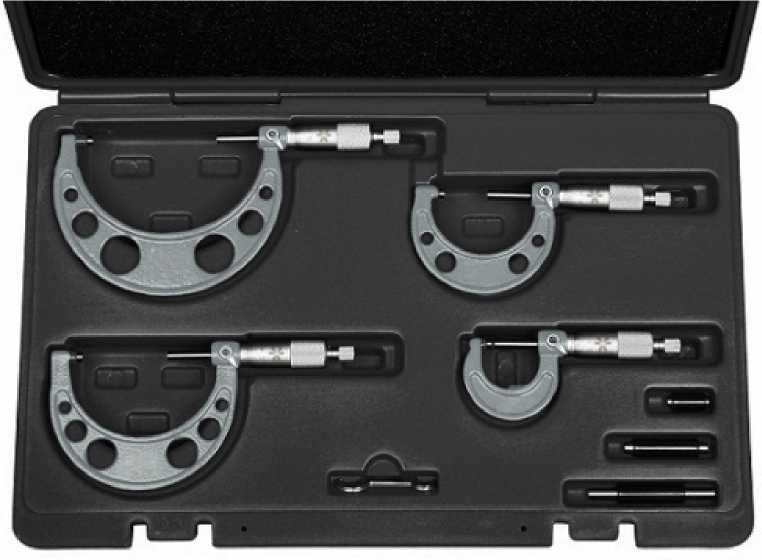

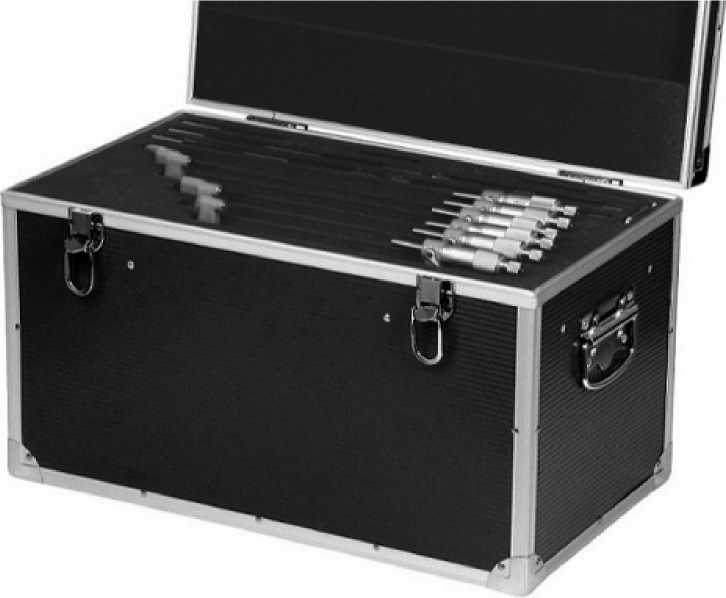

Рисунок 3 - Общий вид набора микрометров модели 2611 модификации 2611-75

Рисунок 4 - Общий вид набора микрометров модели 2611 модификации 2611-100

Рисунок 5 - Общий вид набора микрометров модели 2611 модификации 2611-150

Рисунок 6 - Общий вид набора микрометров модели 2611 модификации 2611-300А

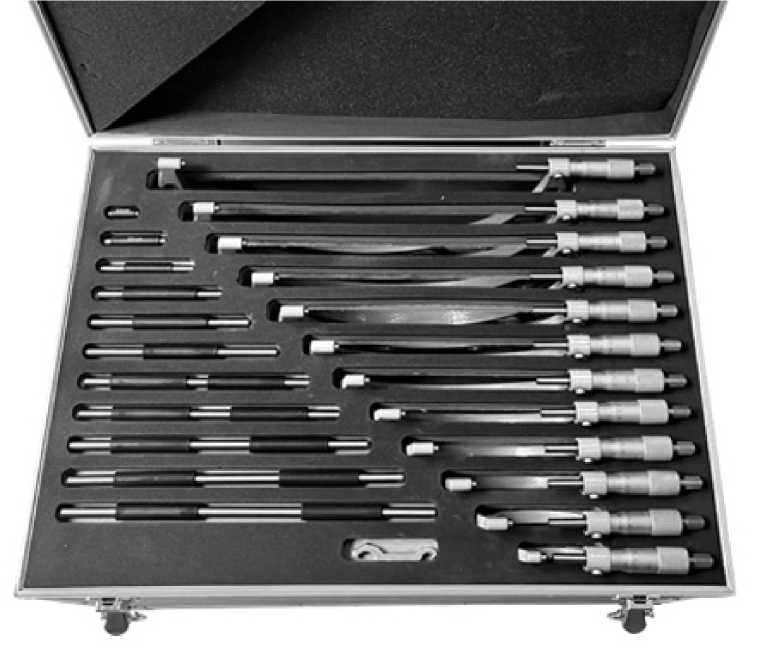

Рисунок 7 - Общий вид набора микрометров модели 2611 модификации 2611-300

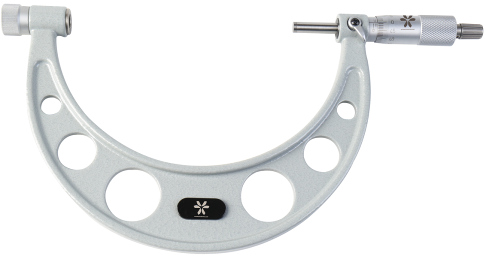

Рисунок 8 - Общий вид микрометров модели 2113 модификации 2113-50, 2113-100, 2113-150, 2113-200, 2113-300, 2113-150А, 2113-300А

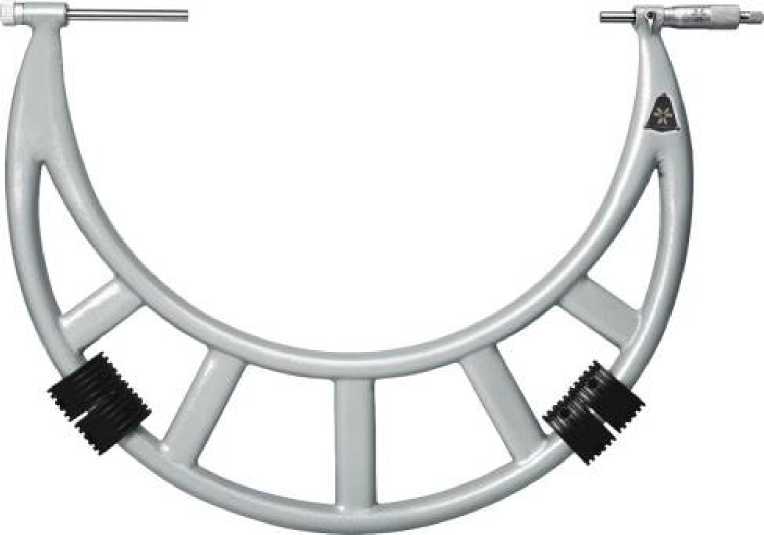

Рисунок 9 - Общий вид микрометров модели 2113 модификации 2113-400, 2113-500, 2113-600, 2113-700, 2113-800, 2113-900, 2113-1000

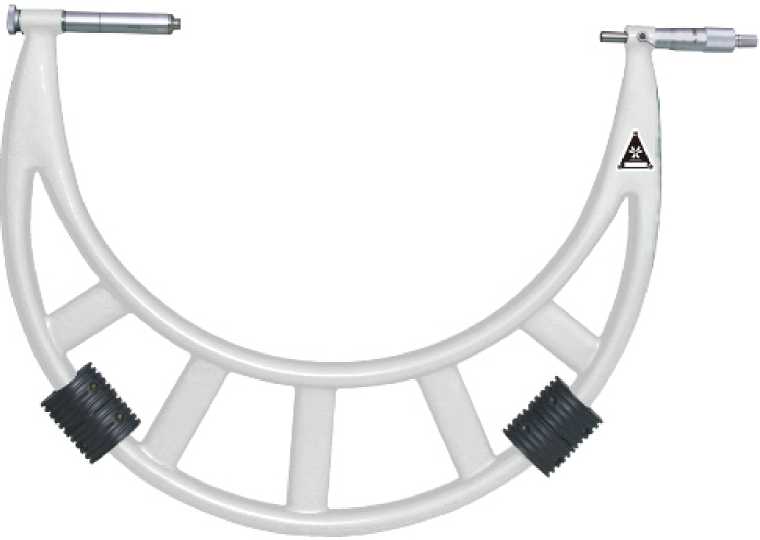

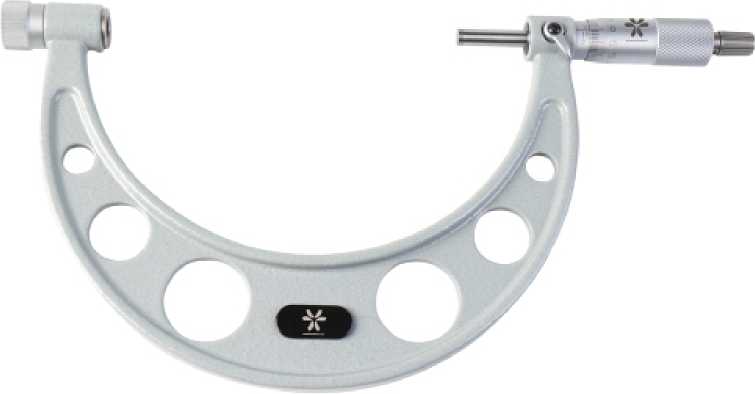

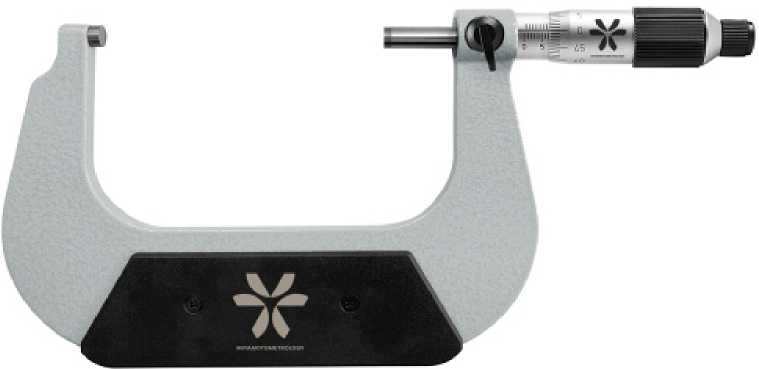

Рисунок 10 - Общий вид микрометров модели 2114

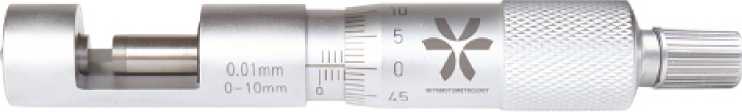

Рисунок 11 - Общий вид микрометров модели 2115

Рисунок 12 - Общий вид микрометров модели 2116 модификации 2116-25

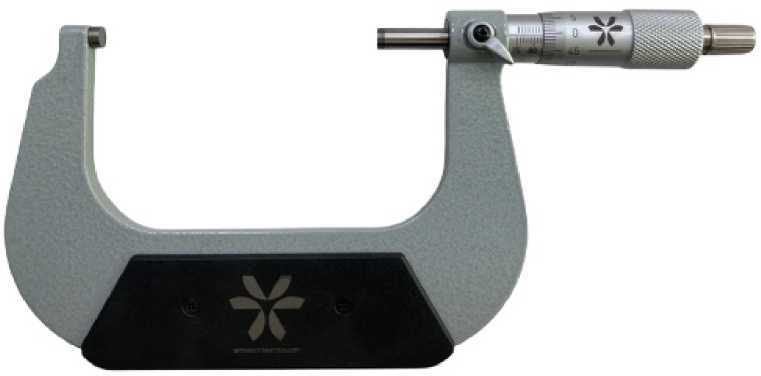

Рисунок 13 - Общий вид микрометров модели 2116 модификации 2116-50, 2116-75, 2116-100

Рисунок 14 - Общий вид микрометров модели 2117

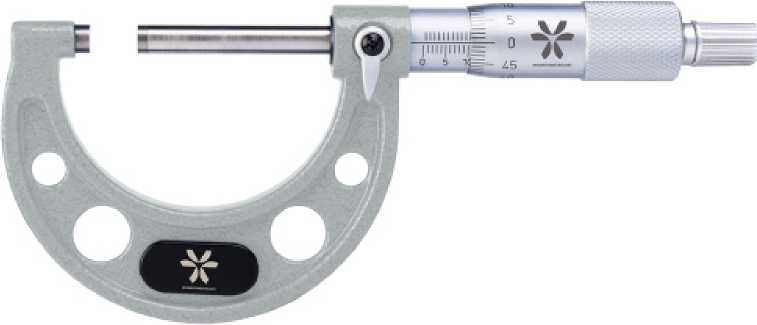

Рисунок 15 - Общий вид микрометров модели 2119 модификации 2119-25

Рисунок 16 - Общий вид микрометров модели 2119 модификации 2119-50, 2119-75, 2119-100, 2119-125, 2119-150, 2119-175, 2119-200

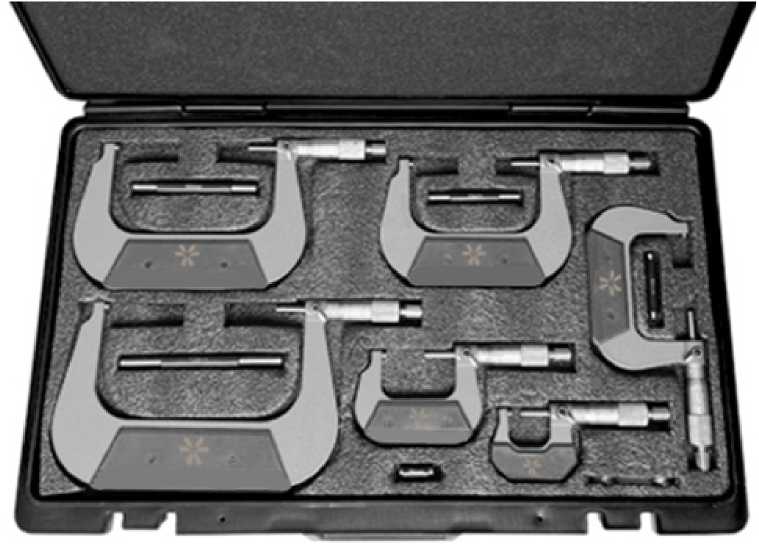

Рисунок 17 - Общий вид набора микрометров модели 2612 модификации 2612-75

Рисунок 18 - Общий вид набора микрометров модели 2612 модификации 2612-100

Рисунок 19 - Общий вид набора микрометров модели 2612 модификации 2612-150

Рисунок 20 - Общий вид микрометров модели 2121 модификации 2121-25

Рисунок 21 - Общий вид микрометров модели 2121 модификации 2121-50, 2121-75, 2121-100, 2121-125, 2121-150, 2121-175, 2121-200

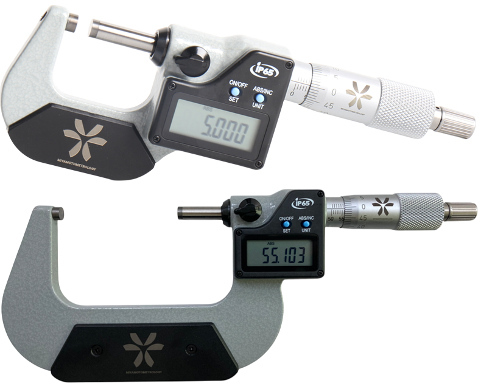

Рисунок 22 - Общий вид микрометров модели 2131 модификации 2131-25; модели 2132 модификации 2132-25

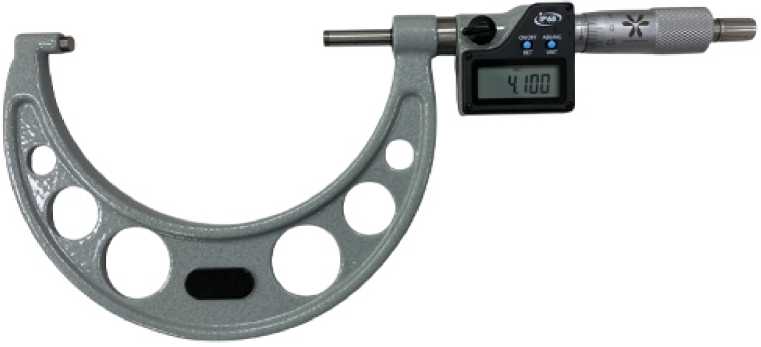

Рисунок 24 - Общий вид микрометров модели 2131 модификации 2131-125, 2131-150, 2131-175,

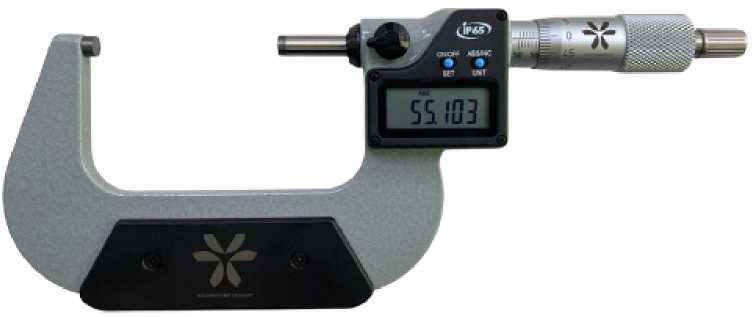

Рисунок 23 - Общий вид микрометров модели 2131 модификации 2131-50, 2131-75, 2131-100; модели 2132 модификации 2132-50, 2132-75, 2132-100

2131-200, 2131-225, 2131-250, 2131-275, 2131-300; модели 2132 модификации 2132-125, 2132-

150, 2132-175, 2132-200

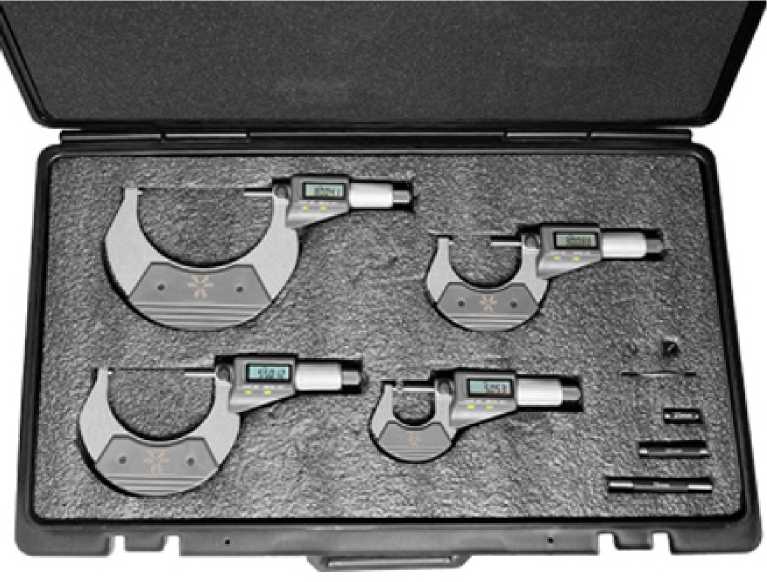

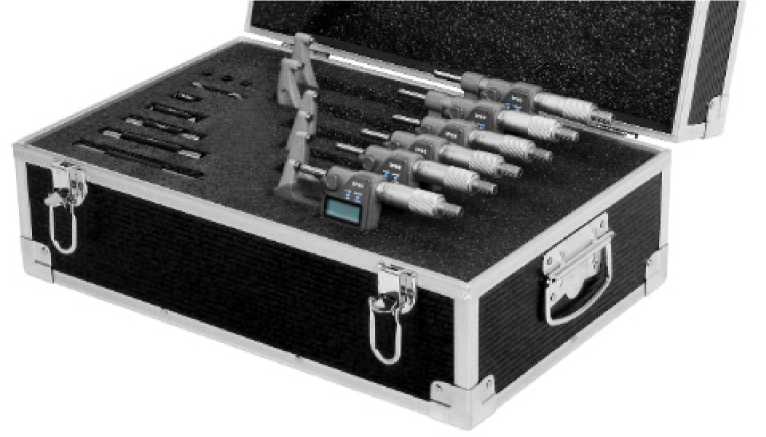

Рисунок 25 - Общий вид набора микрометров модели 2631 модификации 2631-75, модели 2632 модификации 2632-75

Рисунок 26 - Общий вид набора микрометров модели 2631 модификации 2631-100, модели 2632 модификации 2632-100

Рисунок 27 - Общий вид набора микрометров модели 2631 модификации 2631-150, модели 2632 модификации 2632-150

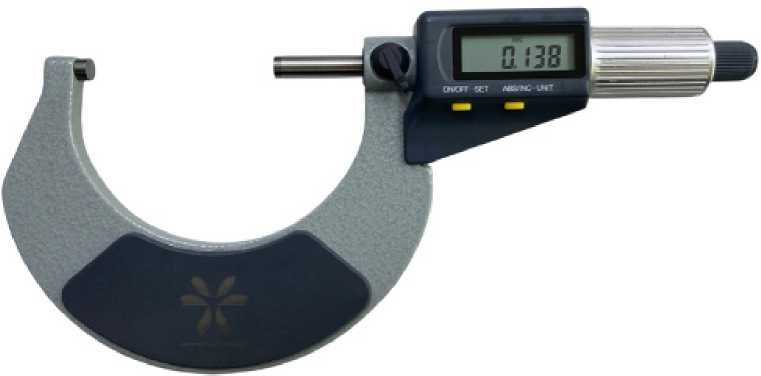

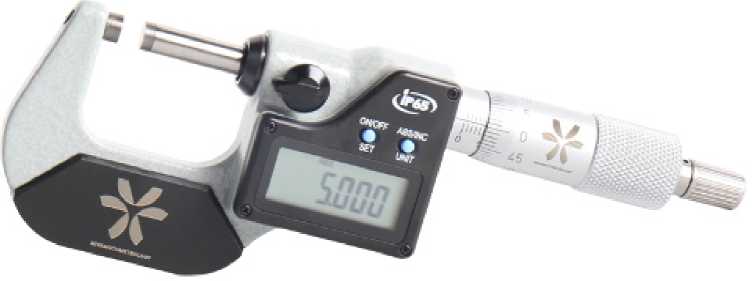

Рисунок 28 - Общий вид микрометров модели 2133 модификации 2133-25, 2133-50, 2133-75, 2133-100

Рисунок 29 - Общий вид микрометров модели 2133 модификации 2133-125, 2133-150, 2133-175, 2133-200

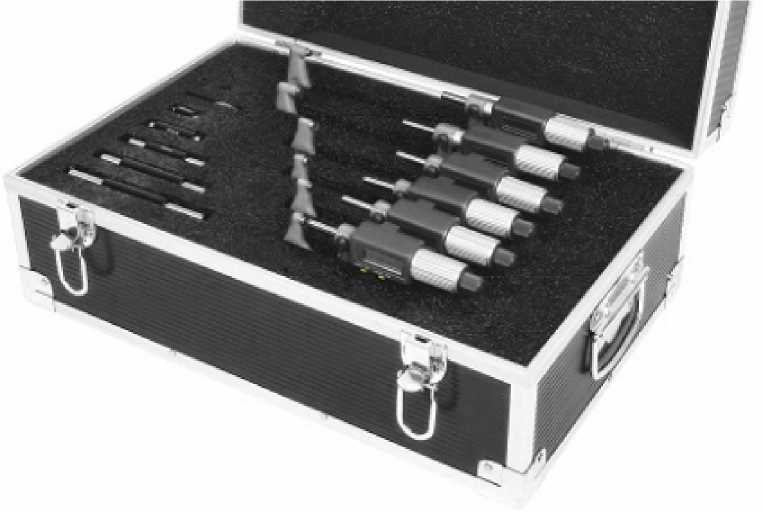

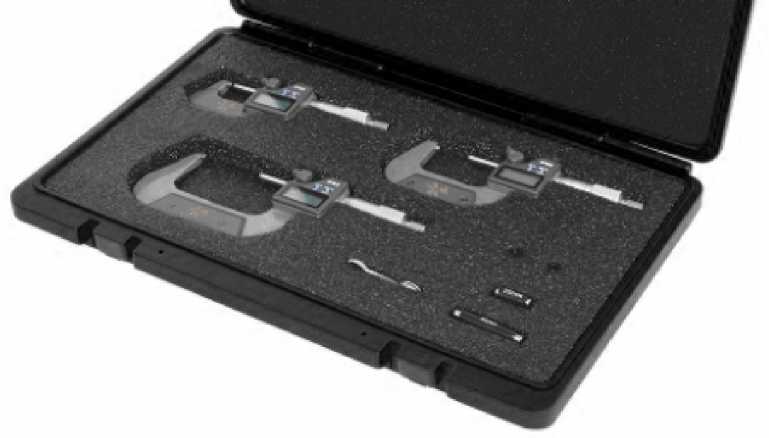

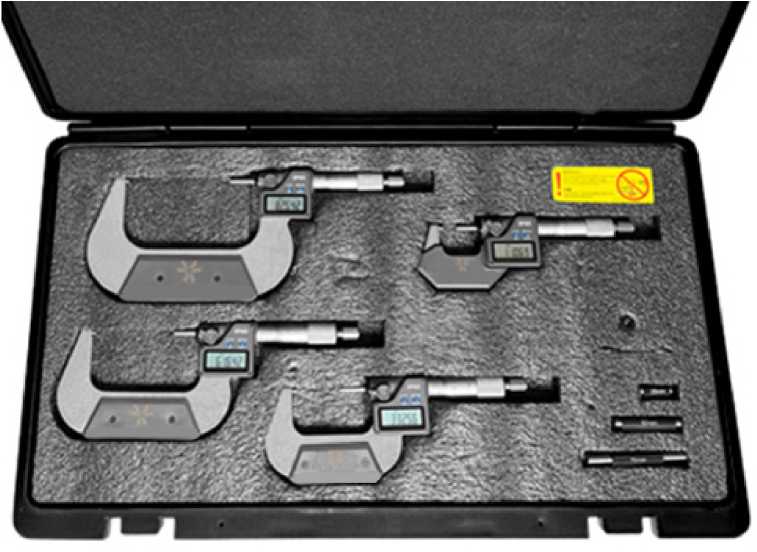

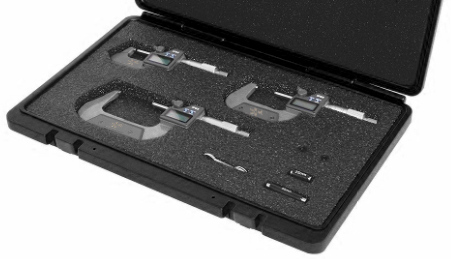

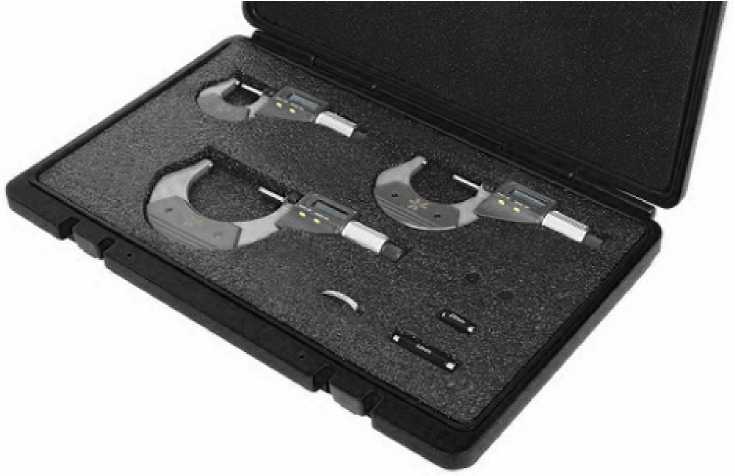

Рисунок 30 - Общий вид набора микрометров модели 2633 модификации 2611-75

Рисунок 31 - Общий вид набора микрометров модели 2633 модификации 2611-100

Рисунок 32 - Общий вид набора микрометров модели 2633 модификации 2611-150

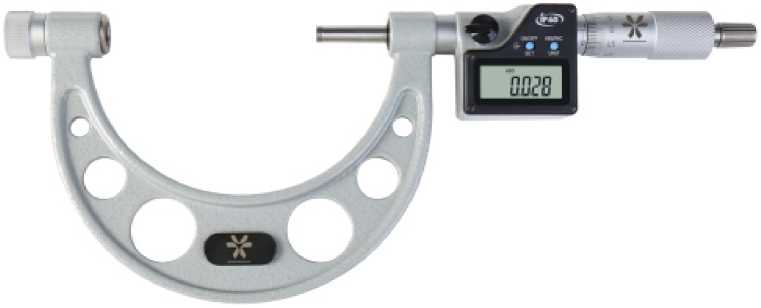

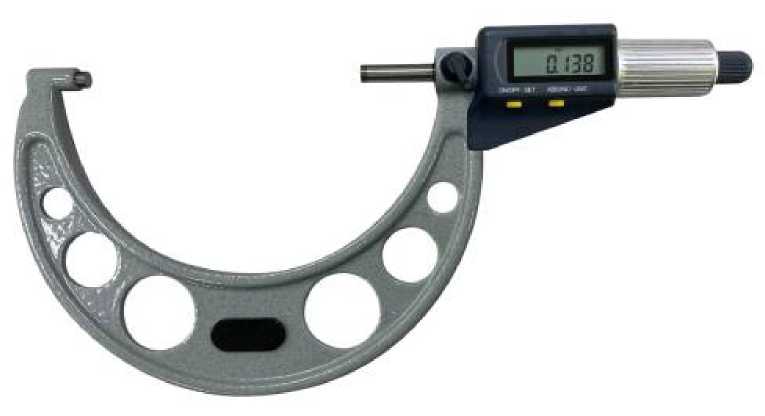

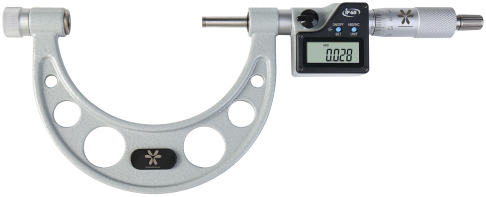

Рисунок 33 - Общий вид микрометров модели 2135 модификации 2135-100, 2135-150, 2135-300, 2135-300А

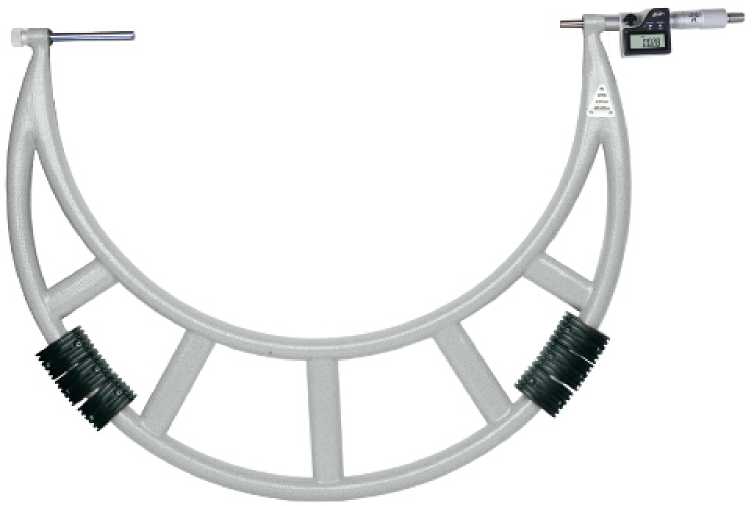

Рисунок 34 - Общий вид микрометров модели 2135 модификации 2135-400, 2135-500, 2135-600, 2135-700, 2135-800, 2135-900, 2135-1000

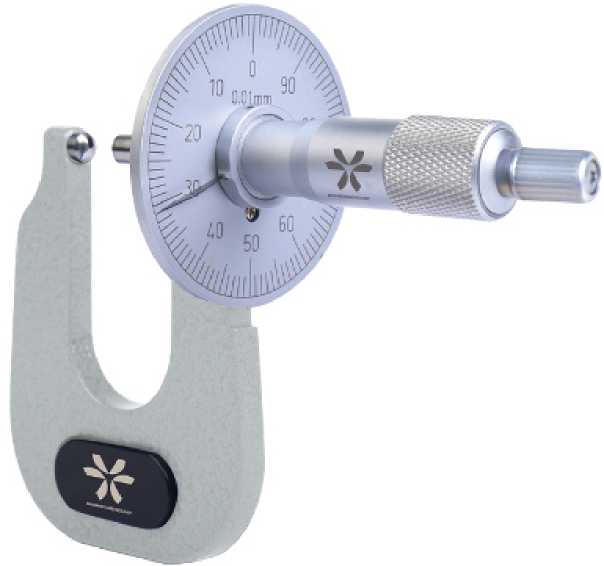

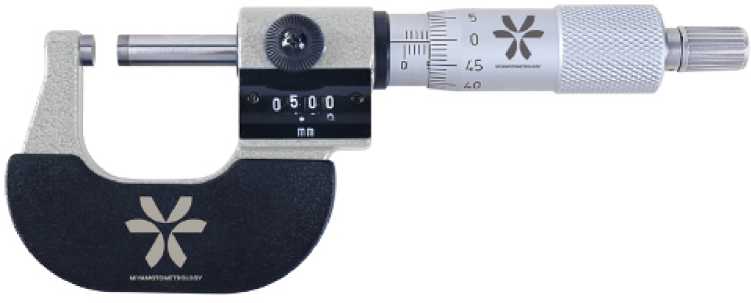

Рисунок 35 - Общий вид микрометров модели 2171 модификации 2171-25

Рисунок 36 - Общий вид микрометров модели 2171 модификации 2171-50, 2171-75, 2171-100, 2171-125, 2171-150, 2171-175, 2171-200

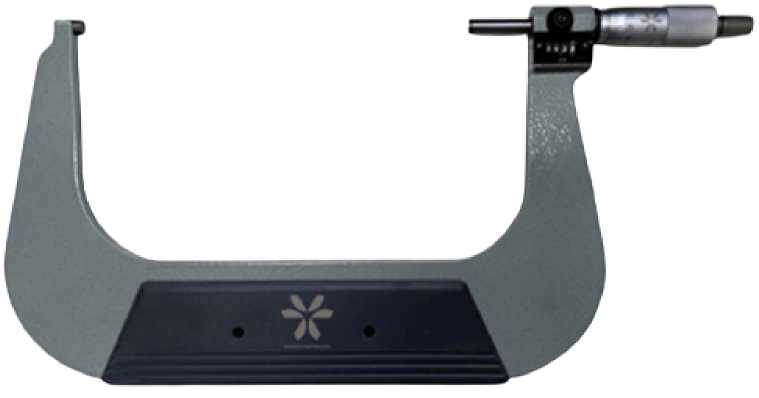

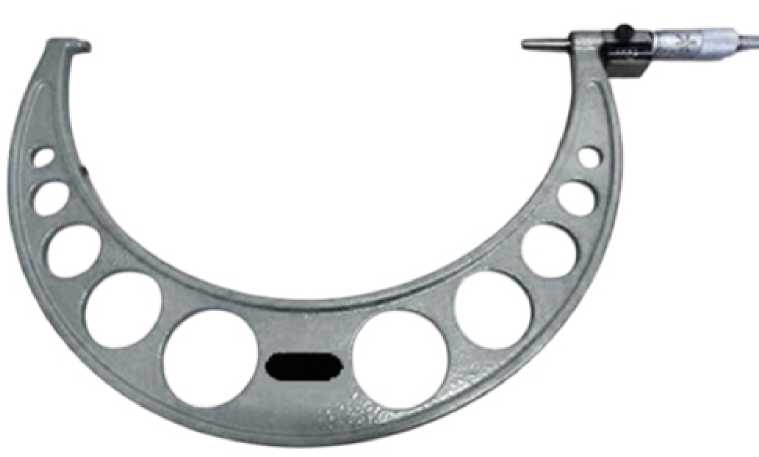

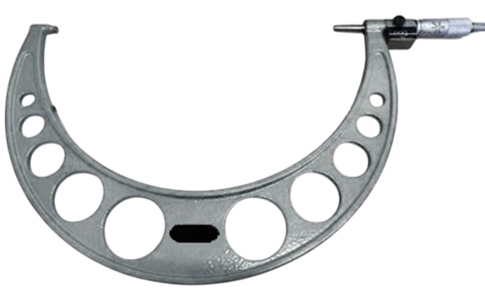

Рисунок 37 - Общий вид микрометров модели 2171 модификации 2171-225, 2171-250, 2171-275, 2171-300

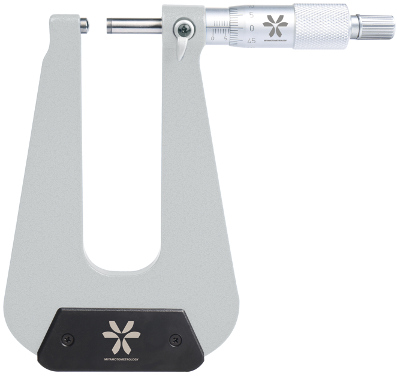

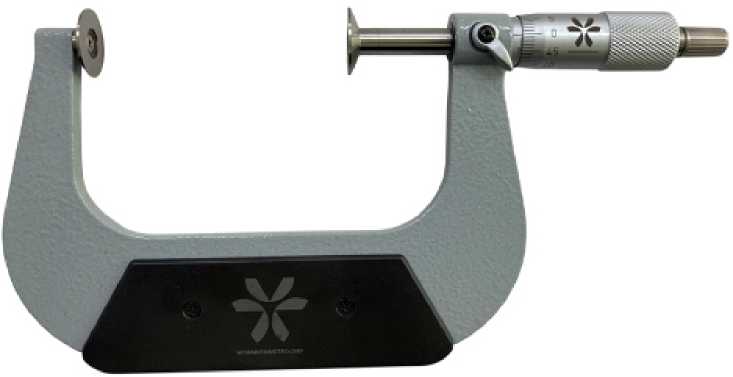

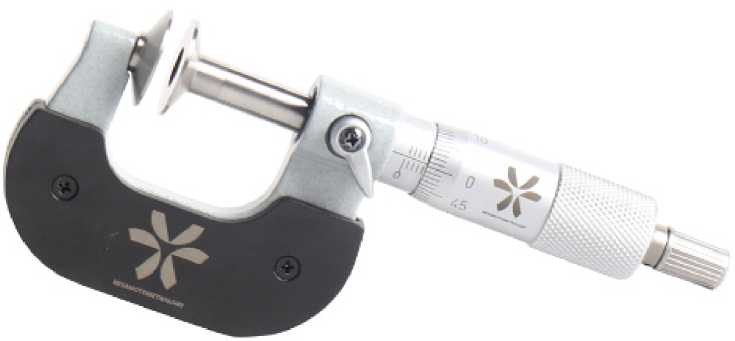

Рисунок 38 - Общий вид микрометров модели 2211

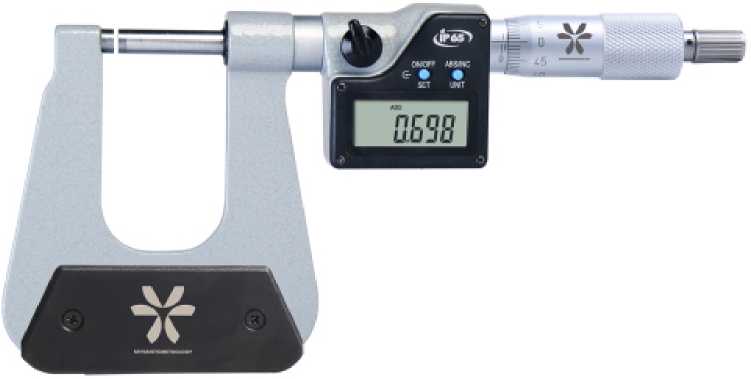

Рисунок 39 - Общий вид микрометров модели 2231

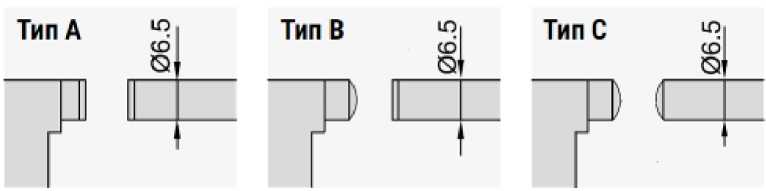

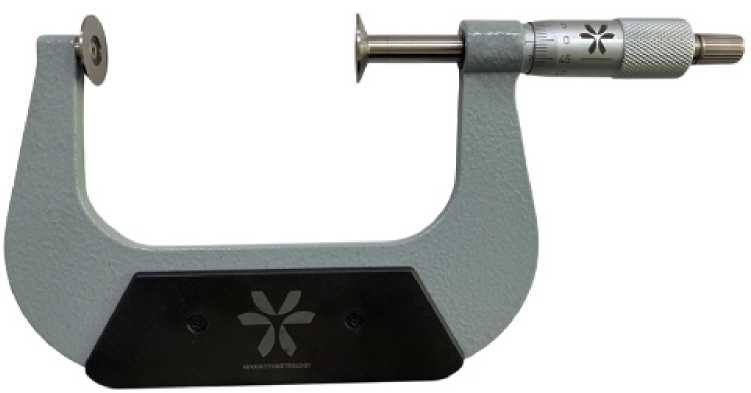

Рисунок 40 - Варианты типов измерительных поверхностей микрометра моделей 2211 и 2231

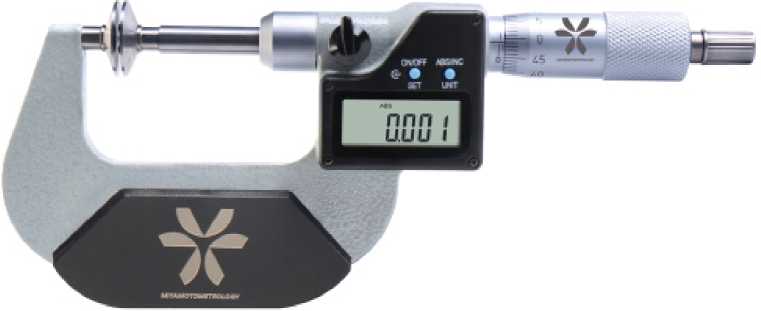

Рисунок 41 - Общий вид микрометров модели 2212

Рисунок 42 - Общий вид микрометров модели 2411 модификации 2411-25

Рисунок 43 - Общий вид микрометров модели 2411 модификации 2411-50, 2411-75, 2411-100, 2411-125, 2411-150, 2411-175, 2411-200

Рисунок 44 - Общий вид микрометров модели 2412 модификации 2412-25

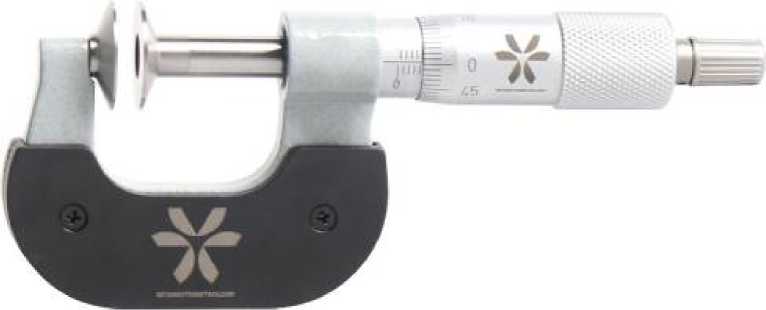

Рисунок 45 - Общий вид микрометров модели 2412 модификации 2412-50, 2412-75, 2412-100, 2412-125, 2412-150

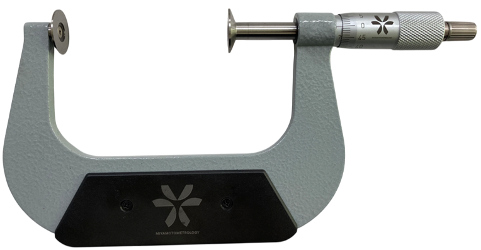

Рисунок 46 - Общий вид микрометров модели 2431

Рисунок 47 - Общий вид микрометров модели 2511 модификации 2511-25, 2511-50

Рисунок 48 - Общий вид микрометров модели 2511 модификации 2511-25А

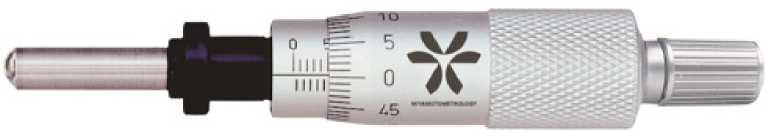

Рисунок 49 - Общий вид микрометров модели 2511 модификации 2511-25В

Рисунок 50 - Общий вид микрометров модели 2511 модификации 2511-25С

Рисунок 51 - Общий вид микрометров модели 2511 модификации 2511-25D

Рисунок 52 - Общий вид микрометров модели 2511 модификации 2511-25Е, 2511-50А

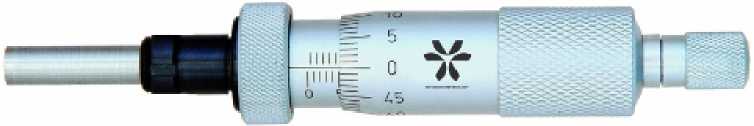

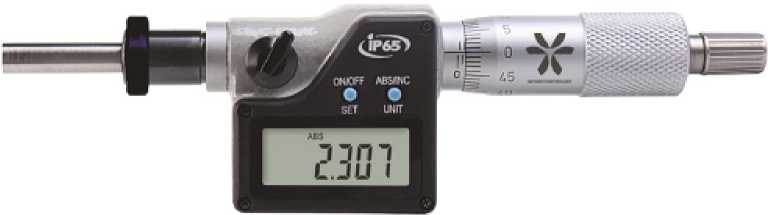

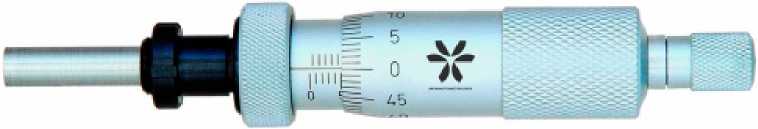

Рисунок 53 - Общий вид микрометров модели 2531 модификации 25

Рисунок 54 - Общий вид микрометров модели 2531 модификации 25А

Рисунок 55 - Общий вид микрометров модели 2531 модификации 25В

Рисунок 56 - Общий вид микрометров модели 2531 модификации 25С

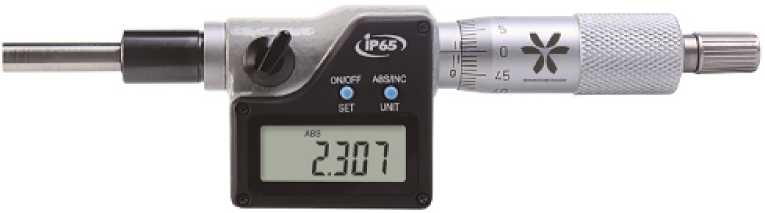

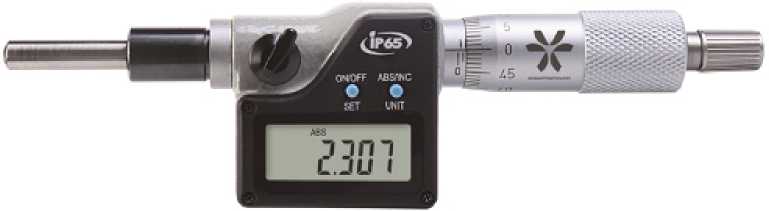

Рисунок 57 - Общий вид микрометров модели 2531 модификации 251

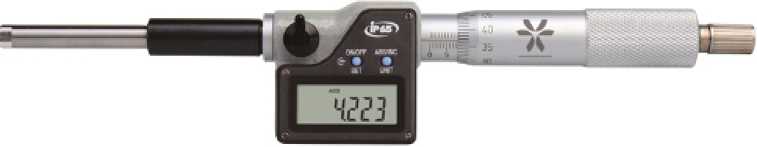

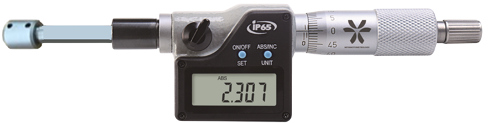

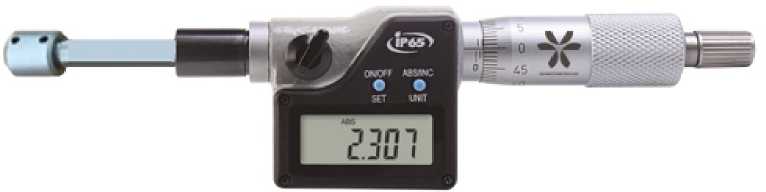

Рисунок 58 - Общий вид микрометров модели 2532 модификация 50

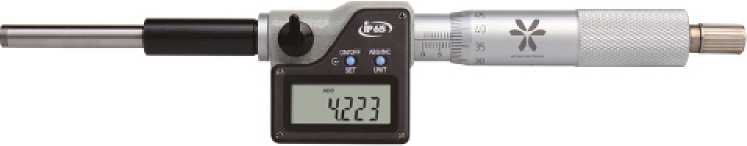

Рисунок 59 - Общий вид микрометров модели 2532 модификация 50А

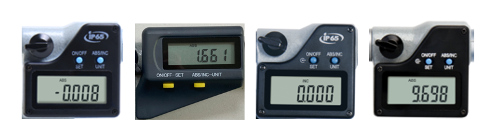

Рисунок 60 - Общий вид цифровых отсчетных устройств

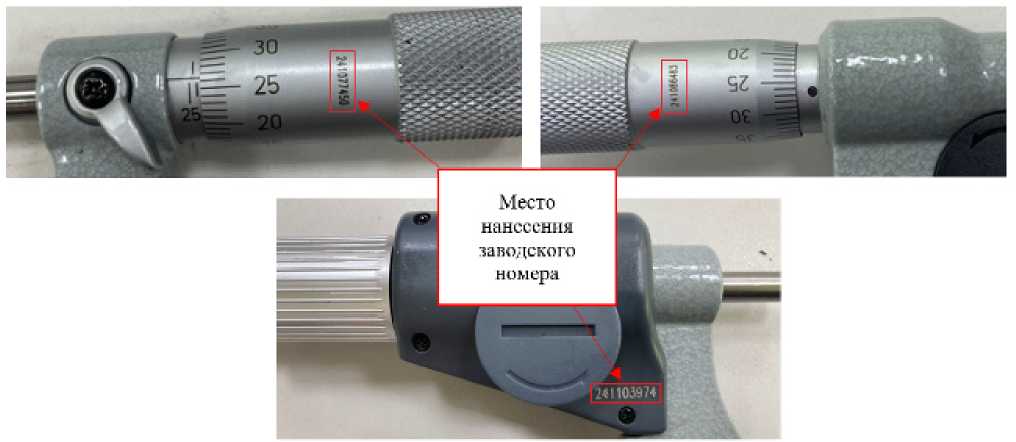

Рисунок 61 - Место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и барабана

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск параллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2112

2112-25

от 0 до 25

0,01

±4

2,0

0,6

2112-50

от 25 до 50

±4

2112-75

от 50 до 75

±5

3,0

2112-100

от 75 до 100

±5

2112-125

от 100 до 125

±6

2112-150

от 125 до 150

±6

2112-175

от 150 до 175

±7

4,0

2112-200

от 175 до 200

±7

2112-225

от 200 до 225

±8

2112-250

от 225 до 250

±8

2112-275

от 250 до 275

±9

5,0

2112-300

от 275 до 300

±9

10

Модель

2121-25

2119-200

2119-175

2119-150

2119-125

2119-100

2119-75

2119-50

2119-25

2117-25

2116-100

2116-75

2116-50

2116-25

2115-10

2114-2000

2114-1800

2114-1600

2114-1400

2114-1200

2114-1000

2114-900

2114-800

| 2114-700

от 0 до 25

от 175 до 200

от 150 до 175

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 0 до 25

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 0 до 10

от 1800 до 2000

от 1600 до 1800

от 1400 до 1600

от 1200 до 1400

от 1000 до 1200

от 900 до 1000

от 800 до 900

от 700 до 800

от 600 до 700

0,001

0,01

0,01

0,01

0,01

0,01

±4

НН

НН

н-о

н-о

н-

н-

±4

±4

±4

н-

н-

±4

±

±4

н-

±31

±28

±24

±22

±22

±20

±18

± 1—к О>

1,0

4,0

о

2,0

2,0

О

2,0

2,0

32,0

29,0

26,0

22,0

20,0

18,0

16,0

14,0

О

0,6

0,6

JO

0,6

JO

1,0

2114-600

2114-500

2114-400

2113-1000

2113-900

2113-800

2113-700

2113-600

2113-500

2113-400

2113-300А

2113-150А

2113-300

2113-200

2113-150

2113-100

2113-50

Модификация

от 500 до 600

от 400 до 500

от 300 до 400

от 900 до 1000

от 800 до 900

от 700 до 800

от 600 до 700

от 500 до 600

от 400 до 500

от 300 до 400

от 200 до 300

от 50 до 150

от 150 до 300

от 100 до 200

от 0 до 150

от 0 до 100

от 0 до 50

Диапазон измерений, мм

0,01

Цена деления, мм

±14

±13

±11

±22

±20

±18

±16

±14

±13

±11

±

± о

±

±

± о

н-

±

Пределы допускаемой абсолютной погрешности, мкм

10,0

JX)

о

о

18,0

16,0

14,0

12,0

10,0

JX)

о

о

Т7' о

о

Т7' о

О

о

иэ о

Допуск пар аллельности измерительных поверхностей, мкм

JO

1—к

О

JO

Допуск плоскостности измерительных поверхностей, мкм

Продолжение таблицы 1

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск пар аллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2121

2121-50

от 25 до 50

0,001

±4

1,5

0,6

2121-75

от 50 до 75

±5

2,0

2121-100

от 75 до 100

±5

2121-125

от 100 до 125

±6

3,0

2121-150

от 125 до 150

±6

2121-175

от 150 до 175

±7

4,0

2121-200

от 175 до 200

±7

2211

2211-25А

от 0 до 25

0,01

±4

2,0

0,6

2211-25В

от 0 до 25

±4

_

0,61)

2211-25С

от 0 до 25

±4

_

2211-251А

от 0 до 25

±7

6,0

0,3

2211-251В

от 0 до 25

±7

_

0,31)

2211-252В

от 0 до 25

±7

2211-253В

от 0 до 25

±10

2211-251С

от 0 до 25

±7

_

2212

2212-15

от 0 до 15

0,01

±4

_

0,61)

2212-25

от 0 до 25

±4

2212-50

от 0 до 50

±5

2411

2411-25

от 0 до 25

0,01

±4

4,0

1,0

2411-50

от 25 до 50

±4

2411-75

от 50 до 75

±5

5,0

2411-100

от 75 до 100

±5

2411-125

от 100 до 125

±6

6,0

2411-150

от 125 до 150

±6

2411-175

от 150 до 175

±7

2411-200

от 175 до 200

±7

2412

2412-25

от 0 до 25

0,01

±4

4,0

1,0

2412-50

от 25 до 50

±4

2412-75

от 50 до 75

±5

5,0

2412-100

от 75 до 100

±5

2412-125

от 100 до 125

±6

6,0

2412-150

от 125 до 150

±6

2511

2511-25

от 0 до 25

0,01

±3

_

0,6

2511-25А

от 0 до 25

±3

_

2511-25В

от 0 до 25

±3

2511-25С

от 0 до 25

±3

0,6

2511-25D

от 0 до 25

±3

2511-25Е

от 0 до 25

±3

2511-50

от 0 до 50

±5

2511-50А

от 0 до 50

±5

1) Допуск плоскостности измерительных поверхностей для микрометрического винта

2612

2611

Модель

2612-150

2612-100

2612-75

2611-300

26 И-300А

2611-150

2611-100

2611-75

Модификация

от 25 до 50

от 0 до 25

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 50 до 75

от 25 до 50

от 0 до 25

от 275 до 300

от 250 до 275

от 225 до 250

от 200 до 225

от 175 до 200

от 150 до 175

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 275 до 300

от 250 до 275

от 225 до 250

от 200 до 225

от 175 до 200

от 150 до 175

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 50 до 75

от 25 до 50

от 0 до 25

Диапазон измерений, мм

0,01

0,01

0,01

0,01

0,01

0,01

0,01

0,01

Цена деления, мм

£

1+

н-

U1

н-

U1

1+

1+

н-

1+

1+

н-

н-

н-

00

н-00

НН

НН

н-о

н-о

н-

U1

н-

U1

НН

НН

н-

н-

н-

00

н-00

НН

НН

н-о

н-о

н-

U1

н-

U1

НН

НН

н-

U1

н-

U1

НН

НН

н-

НН

НН

Пределы допускаемой абсолютной погрешности, мкм

о

иэ

О

о

иэ

О

о

О

о

о

о

О

о

о

о

О

о

иэ

О

о

Допуск пар аллельности измерительных поверхностей, мкм

JO ъ>

JO

Ъ>

JO

Ъ>

JO

Ъ>

JO

JO

JO

JO

Допуск плоскостности измерительных поверхностей, мкм

н о сл й йв к

сл

■§ рз сл рз Д рз

рз О) Й К к рз

10

о н ■о о й о

3 л о о я к о

X

рз 3 О ■о К о н к я к

д рз сл о ■о о to

2 к я ■о о

2 о н ■о о со

о н о л о н о 2

л о

Е я рз Й рз 2

W о о

о

L.J

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск пар аллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2612

2612-150

от 50 до 75

0,01

±5

3,0

0,6

от 75 до 100

±5

от 100 до 125

±6

от 125 до 150

±6

Таблица 3 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и

барабана и цифровым отсчётным устройством

Модель

Модификация

Диапазон измерений, мм

Дискретность отсчета, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск пар аллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2131

2131-25

от 0 до 25

0,001

±2

1,0

0,3

2131-50

от 25 до 50

±2

1,5

2131-75

от 50 до 75

±3

2,0

2131-100

от 75 до 100

±3

2131-125

от 100 до 125

±3

3,0

2131-150

от 125 до 150

±3

2131-175

от 150 до 175

±4

4,0

2131-200

от 175 до 200

±4

2131-225

от 200 до 225

±4

2131-250

от 225 до 250

±4

2131-275

от 250 до 275

±5

5,0

2131-300

от 275 до 300

±5

2132

2132-25

от 0 до 25

0,001

±2

1,0

0,3

2132-50

от 25 до 50

±2

1,5

2132-75

от 50 до 75

±3

2,0

2132-100

от 75 до 100

±3

2132-125

от 100 до 125

±3

3,0

2132-150

от 125 до 150

±3

2132-175

от 150 до 175

±4

4,0

2132-200

от 175 до 200

±4

2135

2135-100

от 0 до 100

0,001

±5

3,0

0,3

2135-150

от 0 до 150

±6

4,0

2135-300

от 150 до 300

±8

6,0

2135-300А

от 200 до 300

±8

2135-400

от 300 до 400

±9

7,0

0,9

2135-500

от 400 до 500

±11

8,0

2135-600

от 500 до 600

±12

10,0

2135-700

от 600 до 700

±13

12,0

Модель

Модификация

Диапазон измерений, мм

Дискретность отсчета, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск параллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2135

2135-800

от 700 до 800

0,001

±15

14,0

0,9

2135-900

от 800 до 900

±16

16,0

2135-1000

от 900 до 1000

±17

18,0

2231

2231-25А

от 0 до 25

0,001

±3

2,0

0,3

2231-251А

от 0 до 25

±5

4,0

2231-252А

от 0 до 25

±7

6,0

2231-25В

от 0 до 25

±3

_

0,31)

2231-251В

от 0 до 25

±5

2231-252В

от 0 до 25

±7

2231-253В

от 0 до 25

±10

2231-25С

от 0 до 25

±3

_

2231-251С

от 0 до 25

±5

2231-252С

от 0 до 25

±7

2431

2431-25

от 0 до 25

0,001

±4

4,0

1,0

2431-50

от 25 до 50

±4

2431-75

от 50 до 75

±5

5,0

2431-100

от 75 до 100

±5

2431-125

от 100 до 125

±6

6,0

2431-150

от 125 до 150

±6

2531

2531-25

от 0 до 25

0,001

±2

_

0,3

2531-25А

от 0 до 25

±2

2531-25В

от 0 до 25

±2

_

2531-25С

от 0 до 25

±2

2531-251

от 0 до 25

±2

0,3

2532

2532-50

от 0 до 50

0,001

±4

_

0,3

2532-50А

от 0 до 50

±4

_

1) Допуск плоскостности измерительных поверхностей для микрометрического винта

Таблица 4 - Метрологические характеристики наборов микрометров с отсчетом по шкалам стебля и барабана и цифровым отсчётным устройством

Модель

Модификация

Диапазон измерений, мм

Дискретность отсчета, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск параллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2631

2631-75

от 0 до 25

0,001

±2

1,0

0,3

от 25 до 50

±2

1,5

от 50 до 75

±3

2,0

2631-100

от 0 до 25

0,001

±2

1,0

0,3

от 25 до 50

±2

1,5

2133

Модель

2133-200

2133-175

2133-150

2133-125

2133-100

2133-75

2133-50

2133-25

Модификация

от 175 до 200

от 150 до 175

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

Диапазон измерений, мм

0,001

Дискретность отсчета, мм

1+

1+

н-

н-

н-

н-

н-кз

н-

КЗ

Пределы допускаемой абсолютной погрешности, мкм

о

Ь

КЗ о

1—к

1—к

О

Допуск пар аллельности измерительных поверхностей, мкм

О

Ъэ

Допуск плоскостности измерительных поверхностей, мкм

рз оз й к к рз

о

о й о

3 л о о я к о

И ■§ рз 3 О ■о К о н к я к

2 к я Х5 о

2 о

о со

о to со

§

о н о л л>: н д со §

10 о 03 to

2632-150

2632-100

2632-75

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 50 до 75

от 25 до 50

от 0 до 25

0,001

0,001

0,001

н-

н-

н-

н-

н-кз

н-кз

н-

н-

н-кз

н-

КЗ

н-

н-

КЗ

н-

КЗ

Ь

2,0

1—к

1,0

2,0

1—к

1,0

2,0

1—к

1—к

О

0,3

о,з

о,з

2631

Модель

2631-150

2631-100

Модификация

от 125 до 150

от 100 до 125

от 75 до 100

от 50 до 75

от 25 до 50

от 0 до 25

от 75 до 100

от 50 до 75

Диапазон измерений, мм

0,001

0,001

Дискретность отсчета, мм

н-

н-

н-

н-

н-

КЗ

н-

КЗ

н-

н-

Пределы допускаемой абсолютной погрешности, мкм

Ь

КЗ о

1—к

1—к

О

КЗ о

Допуск пар аллельности измерительных поверхностей, мкм

о

о Ъэ

Допуск плоскостности измерительных поверхностей, мкм

Продолжение таблицы 4

Оз оз

<o о

Таблица 6 - Метрологические характеристики наборов микрометров с цифровым отсчётным

устройством

Модель

Модификация

Диапазон измерений, мм

Дискретность отсчета, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск пар аллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2633

2633-75

от 0 до 25

0,001

±2

1,0

0,3

от 25 до 50

±2

1,5

от 50 до 75

±3

2,0

2633-100

от 0 до 25

0,001

±2

1,0

0,3

от 25 до 50

±2

1,5

от 50 до 75

±3

2,0

от 75 до 100

±3

2633-150

от 0 до 25

0,001

±2

1,0

0,3

от 25 до 50

±2

1,5

от 50 до 75

±3

2,0

от 75 до 100

±3

от 100 до 125

±3

3,0

от 125 до 150

±3

Таблица 7 - Метрологические характеристики микрометров с отсчетом по счетчику

Модель

Модификация

Диапазон измерений, мм

Цена деления, мм

Пределы допускаемой абсолютной погрешности, мкм

Допуск пар аллельности измерительных поверхностей, мкм

Допуск плоскостности измерительных поверхностей, мкм

2171

2171-25

от 0 до 25

0,01

±4

2,0

0,6

2171-50

от 25 до 50

±4

2171-75

от 50 до 75

±5

3,0

2171-100

от 75 до 100

±5

2171-125

от 100 до 125

±6

2171-150

от 125 до 150

±6

2171-175

от 150 до 175

±7

4,0

2171-200

от 175 до 200

±7

2171-225

от 200 до 225

±8

2171-250

от 225 до 250

±8

2171-275

от 250 до 275

±9

5,0

2171-300

от 275 до 300

±9

Таблица 8 - Измерительное усилие и колебание измерительного усилия

Модель

Измерительное усилие, Н

Колебание измерительного усилия, не более, Н

2411, 2412, 2431

от 3 до 6

2

2112, 2113, 2114, 2115, 2116, 2117, 2119, 2121,

2131, 2132, 2133, 2135, 2171, 2211, 2212, 2231,

2511, 2531, 2532

от 5 до 10

Таблица 9 - Характеристики установочных мер для микрометров

Номинальный размер установочной меры, мм

Допустимое отклонение длины установочной меры от номинального размера, мкм

Допуск плоскопараллельности измерительных поверхностей установочной меры, мкм

25

±2,0

1,0

50

±2,0

1,0

75

±3,0

1,5

100

±3,0

2,0

125

±4,0

2,0

150

±4,0

2,5

175

±5,0

2,5

200

±5,0

3,5

225

±6,0

3,5

250

±6,0

3,5

275

±7,0

3,5

325

±7,5

_

375

±8,5

_

425

±9,5

_

475

±10,5

_

525

±11,5

_

575

±12,5

_

625

±13,5

_

675

±14,5

_

725

±15,5

_

775

±16,5

_

825

±17,5

_

875

±18,5

_

925

±19,5

_

975

±20,5

_

1050

±22,0

_

1150

±24,0

_

1250

±26,0

_

1350

±28,0

_

1450

±30,0

_

1550

±32,0

_

1650

±34,0

_

1750

±36,0

_

1850

±38,0

_

1950

±40,0

_

Таблица 10 - Габаритные размеры и масса микрометров

Модель

Модификация

Г абариты (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

2112

2112-25

160х80х30

0,290

2112-50

200x100x30

0,390

2112-75

220x110x30

0,500

2112-100

250x130x30

0,625

2112-125

310x170x50

0,915

2112-150

340x190x50

1,070

2112-175

370x210x50

1,325

2112-200

430x250x50

1,780

2112-225

450x260x50

1,825

2112-250

430x250x50

1,945

2112-275

540x360x60

3,010

2112-300

530x360x60

3,155

2113

2113-50

240x130x50

0,615

2113-100

430x260x60

1,850

2113-150

450x270x60

2,225

2113-200

380x230x40

1,880

2113-300

500x300x50

3,225

2113-150А

370x220x50

1,555

2113-300А

540x360x60

3,655

2113-400

690x480x80

5,250

2113-500

790x520x80

7,900

2113-600

890x620x80

9,600

2113-700

990x690x80

11,400

2113-800

1100x790x90

14,600

2113-900

1200x860x90

17,000

2113-1000

1310x940x90

18,600

2114

2114-400

690x480x80

5,170

2114-500

780x520x80

5,895

2114-600

890x620x80

9,350

2114-700

990x690x80

11,000

2114-800

1110x790x90

13,435

2114-900

1200x860x90

16,500

2114-1000

1310x940x90

17,600

2114-1200

1630x1120x100

29,400

2114-1400

1820x1220x110

39,250

2114-1600

2070x1340x120

50,200

2114-1800

2270x1500x120

60,000

2114-2000

2480x1660x160

69,550

2115

2115-10

170x90x40

0,290

2116

2116-25

170x90x40

0,360

2116-50

200x110x40

0,550

2116-75

220x120x30

0,605

2116-100

300x170x50

1,080

2117

2117-25

200x110x50

0,440

2119

2119-25

160x80x30

0,310

Модель

Модификация

Габариты (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

2119

2119-50

200х100х30

0,460

2119-75

220x120x30

0,605

2119-100

250x130x30

0,790

2119-125

310x170x50

0,915

2119-150

340x190x50

1,070

2119-175

370x210x50

1,325

2119-200

430x250x50

1,780

2121

2121-25

160x80x30

0,285

2121-50

200x100x30

0,385

2121-75

230x120x40

0,505

2121-100

240x130x50

0,650

2121-125

310x170x50

0,915

2121-150

340x190x50

1,070

2121-175

370x210x50

1,325

2121-200

430x250x50

1,780

2131

2131-25

200x110x50

0,485

2131-50

240x130x50

0,645

2131-75

260x140x50

0,825

2131-100

320x180x50

1,100

2131-125

340x190x50

1,105

2131-150

340x190x50

1,435

2131-175

420x260x50

1,660

2131-200

430x280x50

1,765

2131-225

530x350x60

3,035

2131-250

500x210x50

2,220

2131-275

540x360x60

3,135

2131-300

560x360x50

3,045

2132

2132-25

200x110x50

0,485

2132-50

240x130x50

0,645

2132-75

260x140x50

0,825

2132-100

320x180x50

1,100

2132-125

340x190x50

1,105

2132-150

350x200x50

1,245

2132-175

430x280x50

1,825

2132-200

430x280x50

1,765

2133

2133-25

200x110x50

0,430

2133-50

230x120x50

0,565

2133-75

260x140x50

0,730

2133-100

300x180x50

1,070

2133-125

310x170x50

1,095

2133-150

340x190x50

1,375

2133-175

420x250x50

1,660

2133-200

430x270x50

1,850

2135

2135-100

390x230x60

1,480

2135-150

420x250x50

1,870

Модель

Модификация

Габариты (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

2135

2135-300

550х350х60

3,760

2135-300А

550x350x60

3,710

2135-400

690x490x80

6,750

2135-500

790x530x80

7,800

2135-600

890x620x80

9,515

2135-700

1000x690x80

10,500

2135-800

1100x790x90

14,600

2135-900

1200x870x90

17,100

2135-1000

1310x940x90

18,700

2171

2171-25

170x90x40

0,380

2171-50

240x130x50

0,645

2171-75

260x140x50

0,825

2171-100

320x180x50

1,100

2171-125

340x190x50

1,105

2171-150

340x190x50

1,435

2171-175

420x260x50

1,660

2171-200

430x280x50

1,765

2171-225

530x350x60

3,035

2171-250

500x210x50

2,220

2171-275

540x360x60

3,135

2171-300

560x360x50

3,045

2211

2211-25А

270x150x40

0,735

2211-25В

270x150x50

0,745

2211-25С

270x150x50

0,775

2211-251А

320x270x50

1,460

2211-251В

320x250x40

1,100

2211-252В

320x270x50

1,450

2211-253В

200x110x50

0,395

2211-251С

170x90x40

0,300

2212

2212-15

250x160x100

0,990

2212-25

240x150x90

1,075

2212-50

330x240x90

1,835

2231

2231-25А

330x190x50

0,980

2231-251А

370x210x50

1,530

2231-252А

320x280x50

1,620

2231-25В

290x170x50

0,915

2231-251В

320x250x50

1,290

2231-252В

320x280x50

1,570

2231-253В

450x220x50

3,150

2231-25С

320x280x50

0,980

2231-251С

320x250x50

1,285

2231-252С

320x280x50

1,570

2411

2411-25

200x110x50

0,435

2411-50

230x120x50

0,580

2411-75

260x140x50

0,735

Модель

Модификация

Габариты (Длина х Ширина х Высота), мм, не более

Масса, кг, не более

2411

2411-100

310х170х50

0,990

2411-125

310x170x60

1,325

2411-150

450x270x60

2,185

2411-175

450x270x70

2,355

2411-200

430x270x60

2,495

2412

2412-25

200x110x50

0,440

2412-50

200x100x40

0,160

2412-75

300x170x50

0,900

2412-100

290x170x50

0,630

2412-125

310x170x60

1,295

2412-150

340x190x50

1,600

2431

2431-25

240x130x50

0,680

2431-50

300x170x50

1,035

2431-75

340x111x50

1,700

2431-100

340x111x50

1,700

2431-125

370x210x60

2,130

2431-150

430x270x60

2,650

2511

2511-25

110x30x30

0,110

2511-25А

110x30x30

0,110

2511-25В

110x30x30

0,110

2511-25С

110x30x30

0,110

2511-25D

110x30x30

0,110

2511-25Е

120x30x30

0,110

2511-50

210x30x30

0,240

2511-50А

210x30x30

0,240

2531

2531-25

200x110x50

0,445

2531-25А

200x110x50

0,440

2531-25В

200x110x50

0,440

2531-25С

270x100x50

0,620

2531-251

200x110x50

0,465

2532

2532-50

200x100x50

0,440

2532-50А

170x120x120

1,260

2611

2611-75

310x250x50

1,650

2611-100

270x170x130

2,770

2611-150

320x210x170

3,505

2611-300А

490x280x300

10,000

2611-300

510x360x310

15,000

2612

2612-75

310x250x50

1,650

2612-100

270x170x130

2,770

2612-150

320x210x170

3,505

2631

2631-75

310x250x50

2,650

2631-100

270x170x130

3,770

2631-150

400x260x180

4,915

2632

2632-75

310x250x50

2,500

2632-100

270x170x130

3,650

Модель

Модификация

Габариты (Длина x Ширина x Высота), мм, не более

Масса, кг, не более

2632

2632-150

400x260x180

4,915

2633

2633-75

310x250x50

2,150

2633-100

310x170x130

2,150

2633-150

400x260x180

4,420

Примечание - Габаритные размеры и масса указаны с учетом футляра

Таблица 11 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25

80

Таблица 12 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, условных измерений1)

50000

1) Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 13 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микрометр Miyamotometrology 1)

_

1 шт. 2)

Футляр

_

1 шт.

Установочная мера

_

1 шт.3)

Сменные пятки для моделей 2113 и 2135

_

1 комплект

Ключ-отвертка

_

1 шт.

Источник питания (батарейка)

1 шт.4)

Паспорт1)

_

1 экз.

1) Модель и модификация в соответствии с заказом;

2) За исключением наборов, комплектность набора в соответствии с паспортом;

3) Кроме микрометров с нижним пределом измерений 0 мм и наборов микрометров, точное количество установочных мер указано в паспорте;

4) Для микрометров с отсчетом по шкалам стебля и барабана и с цифровым отсчетным устройством, для наборов точное количество указано в паспорте.

Сведения о методах измерений

приведены в разделе 6 «Устройство и принцип работы» паспортов микрометров Miyamotometrology.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 017-2024 «Микрометры Miyamotometrology. Технические условия».

Другие Микрометры

95902-25
Микрометры со вставками
ISQ MACHINERY (QINGDAO) LTD, КИТАЙ, No.11, Jifa Longshan Road, Jimo District, Qingdao City
Микрометры со вставками ЧИЗ (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
95896-25
Микрометры
ИП Бородин Евгений Иванович, РОССИЯ, 454100, Челябинская обл., Челябинский г.о., Челябинск г., Курчатовский вн.р-н, г. Челябинск, Рязанская ул., д. 20
Микрометры предназначены для измерений наружных линейных размеров деталей, а также для измерений перемещений.
96033-25
RF65X Микрометры оптические
ООО «РИФТЭК», БЕЛАРУСЬ, 220090, Республика Беларусь, г. Минск, Логинский тракт, 22-311
Микрометры оптические RF65X (далее - микрометры) предназначены для измерений линейных размеров бесконтактным методом.
96651-25
RGK Микрометры
Guilin Guanglu Measuring Instrument Co., Ltd., КИТАЙ, 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi
Микрометры RGK (далее - микрометры) предназначены для измерений наружных размеров деталей.
97183-25
Микрометры гладкие
ООО ТД «ИТО-Туламаш», РОССИЯ, JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd; No.299 Hongdu North Rd., Nanchang Jiangxi P.R.
Микрометры гладкие (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
