Нутромеры индикаторные NORGAU
| Номер в ГРСИ РФ: | 95936-25 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Нутромеры индикаторные NORGAU (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95936-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.07.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Нутромеры индикаторные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | NORGAU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
с индикатором часового типа с ценой деления 0,01 мм с индикатором часового типа с ценой деления 0,001 мм с индикатором часового типа с шагом дискретности 0,001 мм |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c36e7287-788e-1c0d-1ec3-a5e901119861 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн. тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Поверка
| Методика поверки / информация о поверке |
МП СГ-44-2025 Государственная система обеспечения единства измерений. Нутромеры индикаторные NORGAU. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 13.11.2025 |
Поверители
Скачать
|
95936-25: Описание типа
2025-95936-25.pdf
|
Скачать | 342.8 КБ | |
|
95936-25: Методика поверки
МП СГ-44-2025
2025-mp95936-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Нутромеры индикаторные NORGAU (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих модификаций:
- с индикатором часового типа с ценой деления 0,01 или 0,001 мм;
- с индикатором часового типа с шагом дискретности 0,001 мм.
В качестве отсчетного устройства применяются индикаторы часового типа торговой марки «NORGAU» серий 042 035, 042 042 (рег. № 63681-16).
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Заводской номер нутромера в виде цифрового обозначения наносится на теплоизоляционную ручку лазерной гравировкой, краской или в виде наклейки в местах, указанных на рисунке 5.

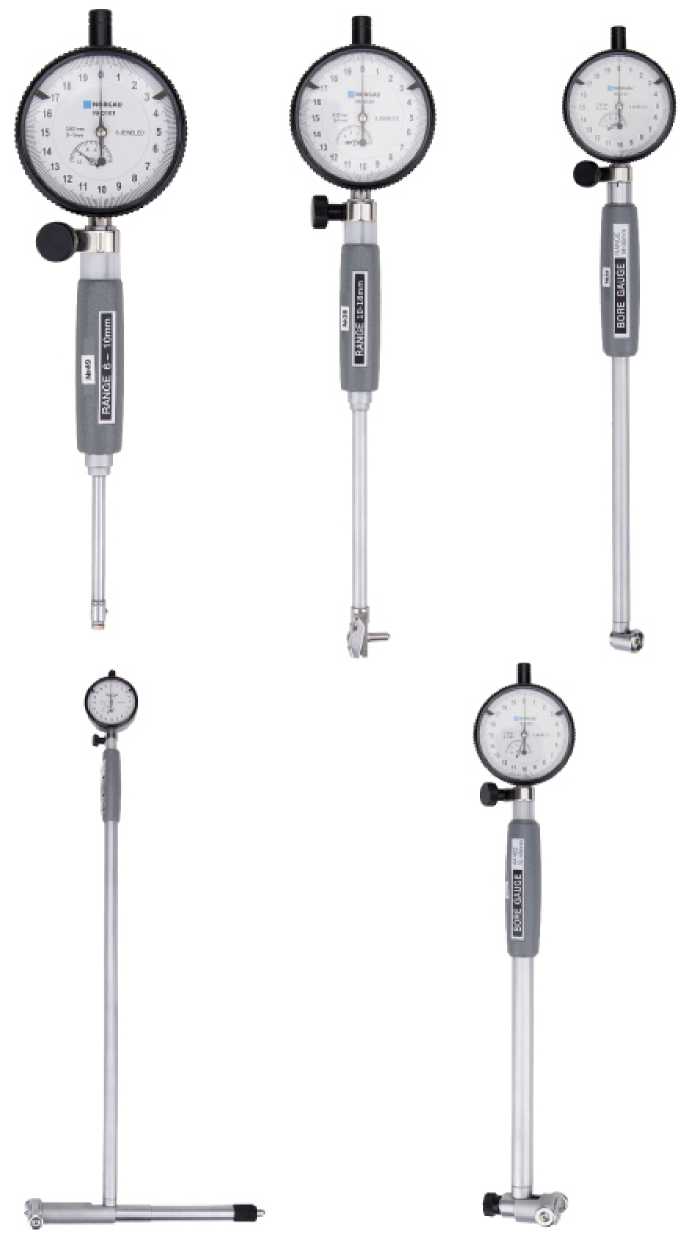

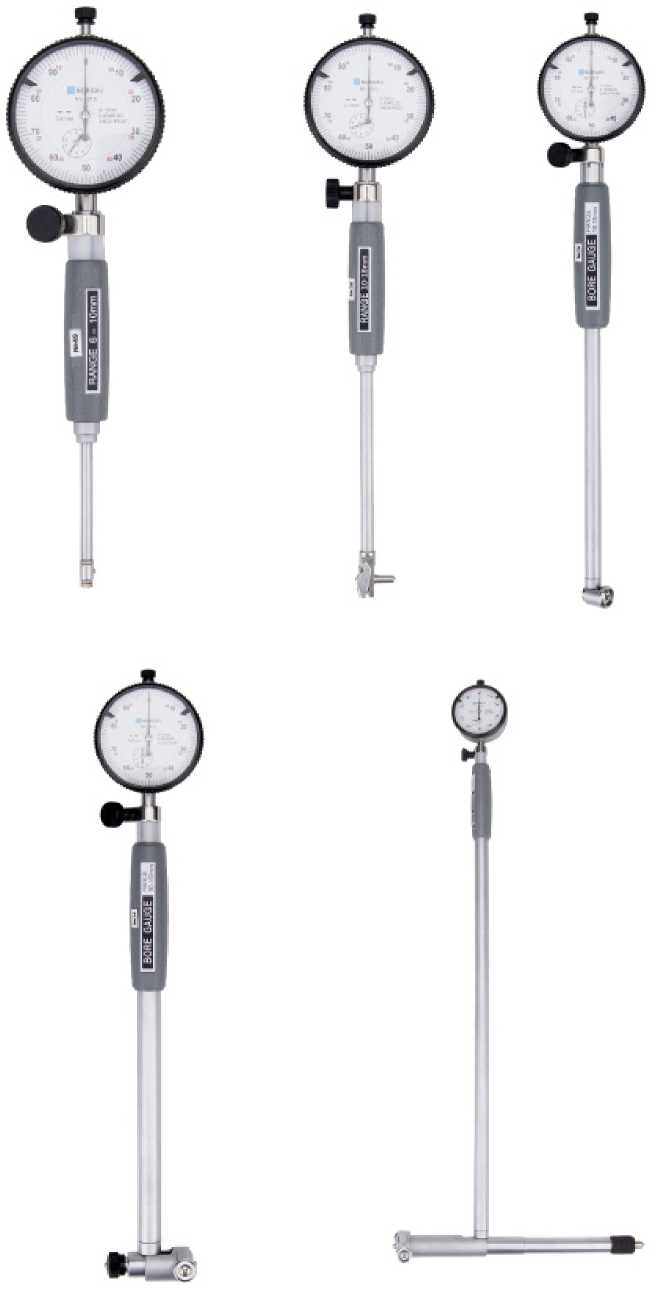

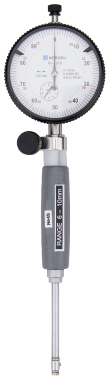

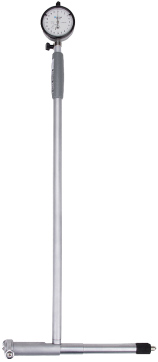

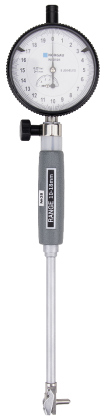

Общий вид нутромеров указан на рисунках 1-3.
Общий вид измерительных стержней указан на рисунке 4.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

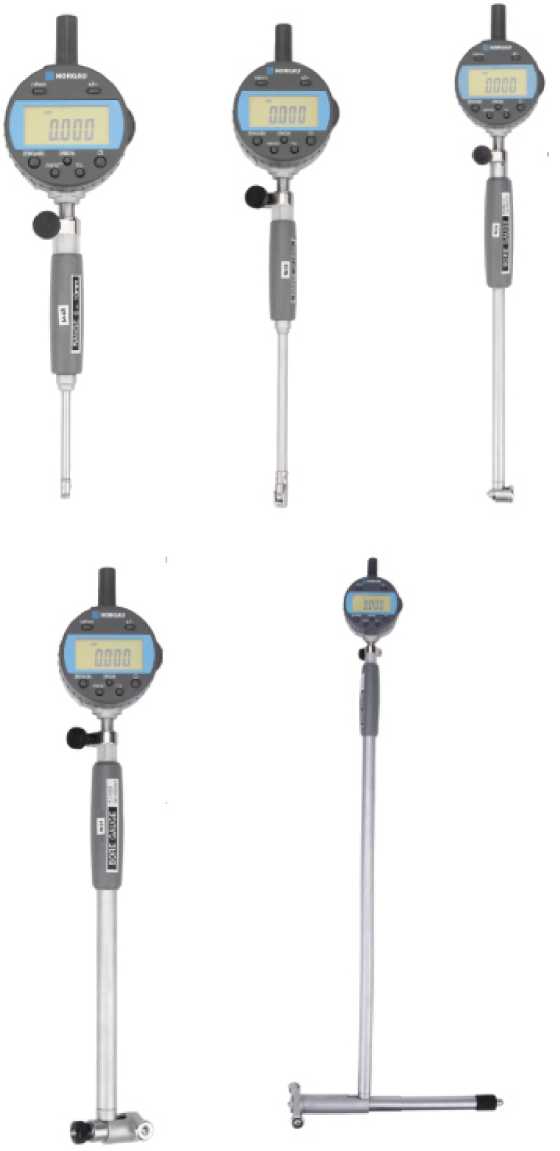

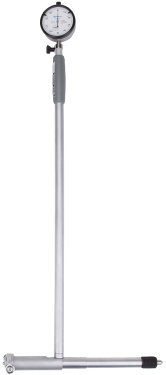

Рисунок 3 — Общий вид нутромеров с индикатором часового типа с шагом дискретности 0,001 мм
Рисунок 4 — Общий вид измерительных стержней
Место нанесения заводского номера
Рисунок 5 — Места нанесения заводских номеров
Технические характеристики
Таблица 1 - Основные метрологические характеристики нутромеров с индикатором часового типа с ценой деления 0,01 мм
|
Диапазон измерений нутромера, мм |
Предел допускаемой погрешности*, мкм |
Предел допускаемой погрешности, вносимой неточным расположением центрирующег о мостика, мкм |
Размах показаний, мкм, не более | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину нормируемого наименьшего значения, мкм | ||||
|
0,1 мм |
1 мм | ||||
|
От 6 до 10 |
8 |
- |
12 |
- |
3 |
|
От 10 до 18 |
8 |
- |
12 |
3 |
3 |
|
От 18 до 35 |
8 |
- |
15 |
3 |
3 |
|
От 35 до 50 |
8 |
- |
15 |
3 |
3 |
|
От 50 до 160 |
- |
12 |
18 |
4 |
3 |
|
От 160 до 250 |
- |
12 |
18 |
4 |
3 |
|
От 250 до 450 |
- |
14 |
18 |
- |
3 |
- За погрешность измерений принимают сумму наибольших абсолютных значений
положительных и отрицательных отклонений на проверяемом участке
Таблица 2 - Основные метрологические характеристики нутромеров с индикатором часового типа с ценой деления 0,001 мм
|
Диапазон измерений нутромера, мм |
Пределы допускаемой абсолютной погрешности, мкм, на любом участке диапазона измерений |
Предел допускаемой погрешности измерений, вносимый неточным расположением центрирующего мостика, мкм |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,1 мм | |||
|
От 6 до 10 |
±2,0 |
- |
- |
2 |
|
От 10 до 18 |
- |
±3,5 |
3 |
2 |
|
От 18 до 35 |
- |
±4,0 |
3 |
2 |
|
От 35 до 50 |
- |
±4,0 |
3 |
2 |
|
От 50 до 160 |
- |
±4,0 |
4 |
2 |
|
От 160 до 250 |
- |
±4,0 |
4 |
2 |
|
От 250 до 450 |
- |
±8,0 |
- |
2 |
Таблица 3 - Основные метрологические характеристики нутромеров с индикатором часового типа с шагом дискретности 0,001 мм
|
Диапазон измерений нутромера, мм |
Пределы допускаемой абсолютной погрешности нутромера, мкм, на любом участке диапазона измерений |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм, не более |
Размах показаний, мкм, не более | |
|
0,05 мм |
0,1 мм | |||
|
От 6 до 10 |
±2,0 |
- |
- |
2 |
|
От 10 до 18 |
- |
±3,5 |
3 |
2 |
|
От 18 до 35 |
- |
±4,0 |
3 |
2 |
|
От 35 до 50 |
- |
±4,0 |
3 |
2 |
|
От 50 до 160 |
- |
±4,0 |
4 |
2 |
|
От 160 до 250 |
- |
±4,0 |
4 |
2 |
|
От 250 до 450 |
- |
±8,0 |
- |
2 |
Таблица 4 - Основные технические характеристики
|
Модификация |
Диапазон измерений нутромера, мм |
Г лубина измерений, мм, не менее |
Наименьшее перемещение измерительно го стержня, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
С индикатором часового типа с ценой деления 0,01 мм |
От 6 до 10 |
40 |
0,6 |
220х60х30 |
0,3 |
|
От 10 до 18 |
100 |
0,8 |
270х60х30 |
0,3 | |
|
От 18 до 35 |
150 |
0,8 |
330х60х30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340х60х30 |
0,7 | |
|
От 50 до 160 |
150 |
2,0 |
340x170x35 |
0,8 | |
|
От 160 до 250 |
250 |
2,0 |
600x260x80 |
1,0 | |
|
От 250 до 450 |
250 |
2,0 |
650x470x110 |
1,2 | |
|
С индикатором часового типа с ценой деления 0,001 мм |
От 6 до 10 |
40 |
0,6 |
220x60x30 |
0,3 |
|
От 10 до 18 |
100 |
0,7 |
270x60x30 |
0,3 | |
|
От 18 до 35 |
150 |
0,9 |
330x60x30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340x60x30 |
0,7 | |
|
От 50 до 160 |
150 |
1,0 |
340x170x35 |
0,8 | |
|
От 160 до 250 |
250 |
1,0 |
600x260x80 |
1,0 | |
|
От 250 до 450 |
250 |
1,0 |
650x470x110 |
1,2 | |
|
С индикатором часового типа с шагом дискретности 0,001 мм |
От 6 до 10 |
40 |
0,6 |
220x60x30 |
0,3 |
|
От 10 до 18 |
100 |
0,7 |
270x60x30 |
0,3 | |
|
От 18 до 35 |
150 |
0,9 |
330x60x30 |
0,5 | |
|
От 35 до 50 |
150 |
1,0 |
340x60x30 |
0,7 | |
|
От 50 до 160 |
150 |
1,0 |
340x170x35 |
0,8 | |
|
От 160 до 250 |
250 |
1,0 |
600x260x80 |
1,0 | |
|
От 250 до 450 |
250 |
1,0 |
650x470x110 |
1,2 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный |
NORGAU |
1 шт. |
|
Индикатор часового типа торговой марки «NORGAU» серии 042 035 или 042 042 (рег. № 63681-16) |
- |
1 шт. |
|
Неподвижные (сменные) измерительные стержни |
- |
1 компл. |
|
Регулировочная шайба |
- |
1 шт. или 1 компл.* |
|
Ключ для зажима неподвижных (сменных) измерительных стержней |
- |
1 шт.** |
|
Проставка |
- |
1 шт. или 1 компл.*** |
|
Футляр |
- |
1 шт. |
|
Паспорт для нутромеров: - с индикатором часового типа с ценой деления 0,01 мм - с индикатором часового типа с ценой деления 0,001 мм - с индикатором часового типа с шагом дискретности 0,001 мм |
НИ.001ПС НИ.002ПС НИЦ.001ПС |
1 экз. |
|
* 1 шт. для диапазонов измерений от 10 до 18 мм, от 18 до 35 мм; 1 компл. для диапазонов измерений от 35 до 50 мм, от 50 до 160 мм, от 160 до 250 мм, от 250 до 450 мм. * * для диапазонов измерений от 6 до 10 мм, от 10 до 18 мм, от 18 до 35 мм. * ** 1 шт. для диапазонов измерений от 50 до 160 мм, от 160 до 250 мм; 1 компл. для диапазона измерений от 250 до 450 мм. | ||
Сведения о методах измерений
приведены в пункте 8.3 «Порядок работы» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-008-49360276-2024 «Нутромеры индикаторные NORGAU. Технические условия».
Другие Нутромеры
