Микрометры специальные Miyamotometrology

Назначение

Микрометры специальные Miyamotometrology (далее - микрометры) предназначены для измерений наружных линейных размеров сложной формы.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Микрометры изготавливаются:

- с отсчетом по шкалам стебля и барабана моделей: 2710, 2711, 2712, 2713, 2714, 2715, 2716, 2717, 2718, 2719, 2811, 2812, 2813, 2814, 2815, 2816;

- с отсчетом по шкалам стебля и барабана и цифровым отсчетным устройством моделей: 2730, 2731, 2732, 2733, 2734, 2735, 2736, 2737, 2739, 2831, 2832, 2833;

- с цифровым отсчетным устройством модели: 2738.

Микрометры с отсчетом по шкалам стебля и барабана представляют собой скобу (могут иметь теплоизолирующую накладку), в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная измерительная пятка (модель 2816 имеет сменные пятки, модель 2811 имеет перемещаемую пятку). Микрометры модели 2812 представляют собой конструкцию, которая с одной стороны представляет собой микрометрическую головку с встроенной неподвижной пяткой, а с другой -подвижную измерительную пятку. Для учета осевого перемещения микрометрического винта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленный на микрометрическом винте. Для отсчета долей оборота микрометрического винта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах, кроме моделей 2812 (модификации 2812-25, 281250, 2812-75, 2812-100, 2812-251), 2813. Модели 2710, 2711, 2717, 2718, 2812 оснащены не вращающимися измерительными поверхностями. Для закрепления микрометрического винта имеется стопорное устройство, кроме моделей 2710, 2711, 2717, 2718, 2719, 2812, 2813.

Микрометры с отсчетом по шкалам стебля и барабана и цифровым отсчетным устройством дополнительно имеют цифровое отсчетное устройство, расположенное на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении на считывающем устройстве отображается фактическое абсолютное измерительное положение. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Модели 2730, 2731, 2737 оснащены не вращающимися измерительными поверхностями. Модель 2832 имеет сменные пятки, модель 2831 имеет перемещаемую пятку. Для закрепления микрометрического винта имеется стопорное устройство.

Микрометры с цифровым отсчетным устройством представляют собой цифровое отсчетное устройство, которое является продолжением микрометрической головки. Микрометры оснащены не вращающимися измерительными поверхностями и устройством, обеспечивающим постоянство измерительного усилия в заданных пределах (трещотка, фрикцион).

Варианты цифровых отсчетных устройств представлены на рисунке 49.

Микрометры моделей 2710, 2730 имеют сменные измерительные поверхности различной формы и предназначены для измерений в труднодоступных местах и для измерений длины общей нормали зубчатых колес.

Микрометры моделей 2711, 2731 имеют ножевидные измерительные поверхности и предназначены для измерений наружных линейных размеров диаметров канавок валов и шпоночных пазов контактным методом.

Микрометры моделей 2712, 2732 имеют точечные измерительные поверхности и предназначены для измерений наружных линейных размеров небольших канавок и шпоночных пазов контактным методом.

Микрометры моделей 2713, 2733 имеют ступенчатые измерительные поверхности и предназначены для измерений наружных линейных размеров шлицевых валов, канавок и шпоночных пазов контактным методом.

Микрометры моделей 2714 (тип А), 2734 имеют ножевидную и точечную измерительные поверхности и предназначены для измерений канавок, шпоночных пазов и высоты обжима проводов.

Микрометры моделей 2714 (тип В), 2739 имеют плоскую и точечную измерительные поверхности и предназначены для измерений канавок, шпоночных пазов и высоты обжима проводов.

Микрометры моделей 2715, 2735 имеют сферическую измерительную поверхность (тип В имеет обе сферические измерительные поверхности) и предназначены для измерений толщины стенок труб.

Микрометры моделей 2716, 2736, в зависимости от исполнения, имеют различные виды измерительных поверхностей и предназначены для измерений толщины стенок труб, подшипников и колец.

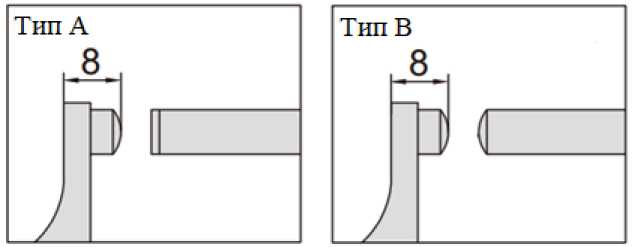

Микрометры моделей 2717, 2737 имеют удлиненные измерительные поверхности, моделей 2718, 2738 имеют вынесенные измерительные поверхности и предназначены для измерений в труднодоступных местах.

Микрометры модели 2719 предназначены для измерений ступицы рабочего колеса и уступов внутри отверстия.

Микрометры моделей 2811, 2831 имеют сменные шариковые измерительные наконечники диаметрами 1,0; 1,5; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 мм (шариковые измерительные наконечники являются дополнительной принадлежностью) и предназначены для измерений диаметра зубчатых колес.

Микрометры модели 2812 предназначены для измерений внутренних линейных размеров: пазов, канавок, ступеней в отверстиях.

Микрометры модели 2813 предназначены для измерений ширины, высоты и глубины швов консервных банок.

Микрометры моделей 2814, 2833 имеют точечную и плоскую измерительные поверхности и предназначены для измерений толщины тормозных дисков.

Микрометры модели 2815 имеют пятку в форме наковальни, изготовленную из металла, и предназначены для измерений наружных размеров фигурных деталей.

Микрометры моделей 2816, 2832 имеют сменные пятки с плоской и цилиндрической измерительными поверхностями и предназначены для измерений наружных линейных размеров между кромками и высоты заклепочных головок.

Микрометры моделей 2732, 2733, 2734, 2735, 2736, 2739, 2831, 2832, 2833 выпускаются со степенью защиты IP65.

Модели микрометров делятся на модификации, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», отличающиеся между собой значениями диапазонов измерений, погрешностью измерений, ценой деления (шагом дискретности), конструкцией, общим видом.

Установочные меры с плоскими измерительными поверхностями входят в комплект поставки, кроме микрометров с нижним пределом измерений 0 мм и микрометров модели 2812.

Питание микрометров с цифровым отсчетным устройством осуществляется от встроенного элемента питания.

Общий вид микрометров и варианты типов измерительных поверхностей представлены на рисунках 1 - 48.

Товарный знак - н-'н ■■ наносится на паспорт микрометров типографским методом, на скобу, микрометрическую головку или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.

Заводские номера, в виде цифрового или буквенно-цифрового обозначения, наносятся на барабан, либо на оборотную сторону корпуса микрометра краской или методом лазерной гравировки. Места нанесения заводского номера представлены на рисунке 50.

Цвет скобы, теплоизоляционной накладки и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики микрометров и может быть изменен изготовителем.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение знака утверждения типа на средство измерений и пломбирование микрометров от несанкционированного доступа не предусмотрено.

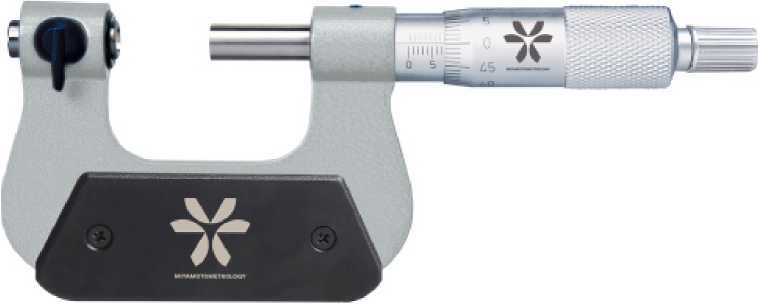

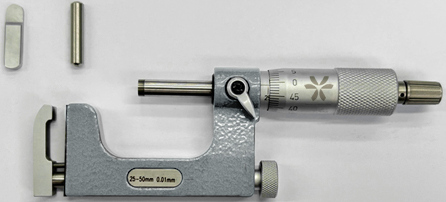

Рисунок 1 - Общий вид микрометров модели 2710

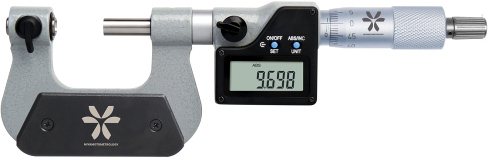

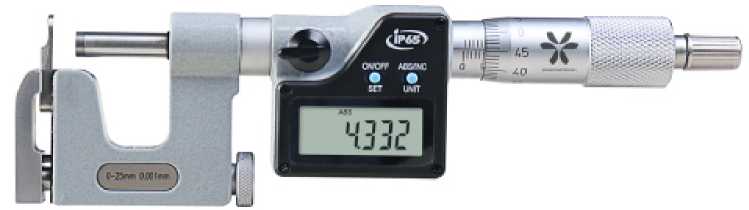

Рисунок 2 - Общий вид микрометров модели 2730

ие 5

Рисунок 3 - Варианты сменных измерительных наконечников для микрометров моделей 2710, 2730

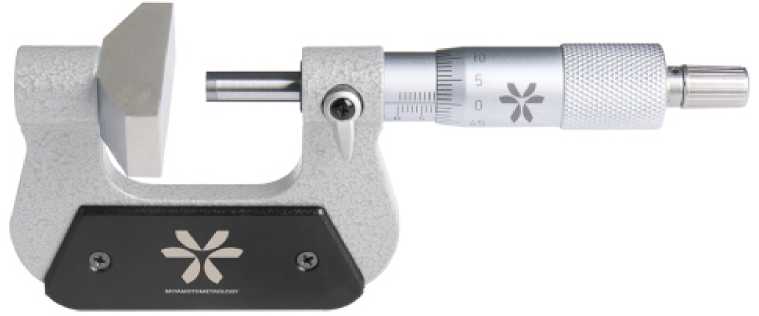

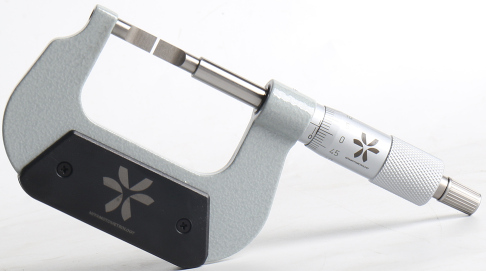

Рисунок 4 - Общий вид микрометров модели 2711

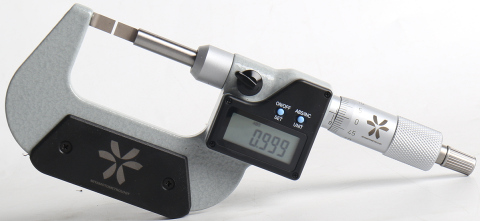

Рисунок 5 - Общий вид микрометров модели 2731

Рисунок 6 - Варианты типов измерительных поверхностей микрометров моделей 2711, 2731

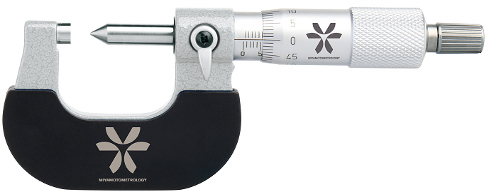

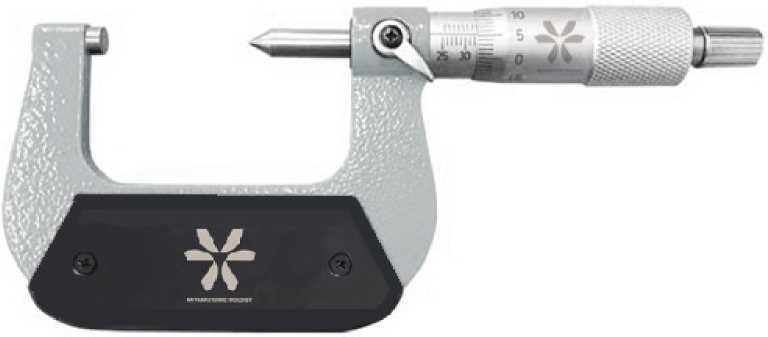

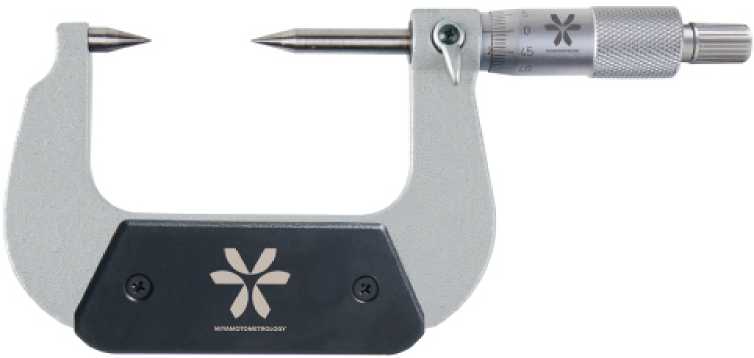

Рисунок 7 - Общий вид микрометров модели 2712

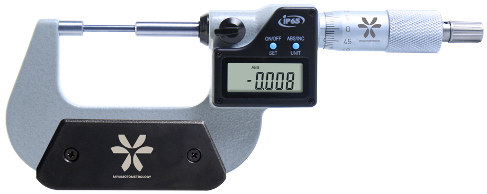

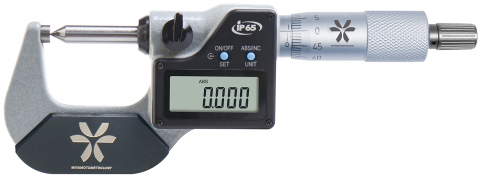

Рисунок 8 - Общий вид микрометров модели 2732

Рисунок 9 - Варианты типов измерительных поверхностей микрометров моделей 2712, 2732

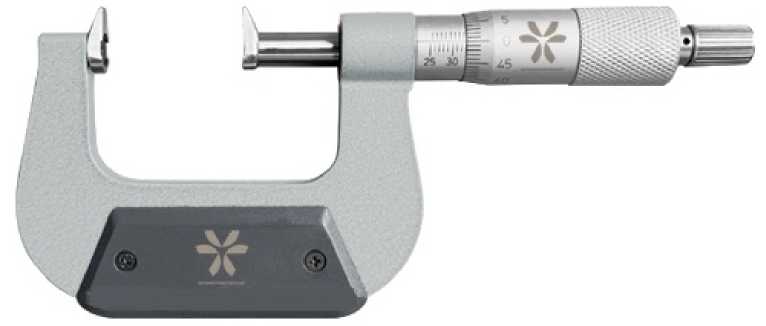

Рисунок 10 - Общий вид микрометров модели 2713

Рисунок 13 - Общий вид микрометров модели 2714 модификации 2714-25А

Рисунок 14 - Общий вид микрометров модели 2714 модификации 2714-25

Рисунок 15 - Общий вид микрометров модели 2714 модификаций 2714-50, 2714-75, 2714-100

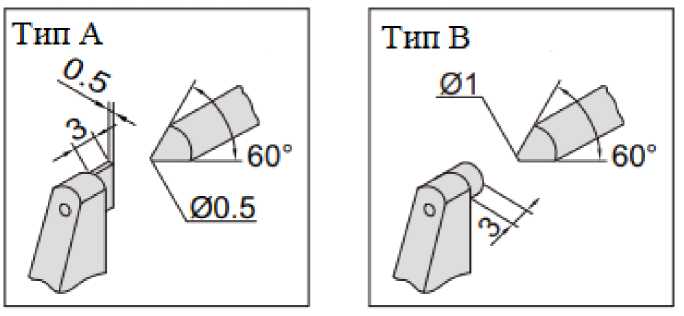

Рисунок 16 - Варианты типов измерительных поверхностей микрометров модели 2714

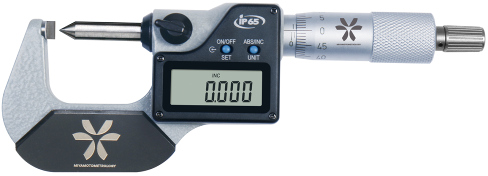

Рисунок 17 - Общий вид микрометров модели 2734

Рисунок 18 - Общий вид микрометров модели 2739

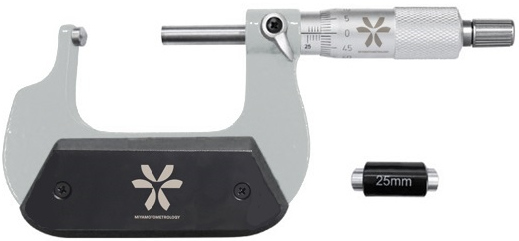

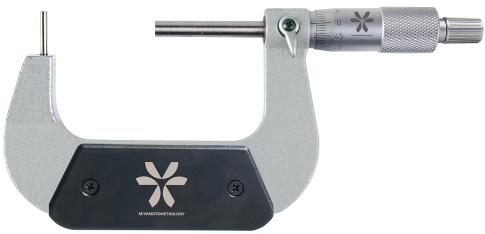

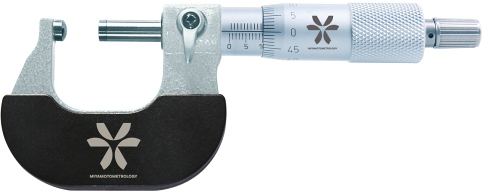

Рисунок 19 - Общий вид микрометров модели 2715 модификаций 2715-25А, 2715-25

Рисунок 20 - Общий вид микрометров модели 2715 модификаций 2715-50А, 2715-75А, 2715-100А, 2715-125А, 2715-150А, 2715-175А, 2715-50, 2715-75, 2715-100, 2715-125, 2715-150, 2715175

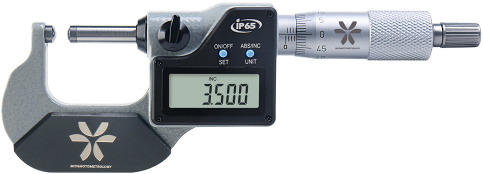

Рисунок 21 - Общий вид микрометров модели 2735

Рисунок 22 - Варианты типов измерительных поверхностей микрометров моделей 2715, 2735

Рисунок 23 - Общий вид микрометров модели 2716 модификаций 2716-25А, 2716-25В

Рисунок 24 - Общий вид микрометров модели 2716 модификаций 2716-50А, 2716-50В

Рисунок 25 - Общий вид микрометров модели 2716 модификаций 2716-25С, 2716-50С, 2716-25D, 2716-50D, 2716-25Е, 2716-50Е, 2716-25F, 2716-50F

Рисунок 26 - Общий вид микрометров модели 2736 модификаций 2736-25А, 2736-25В

Рисунок 27 - Общий вид микрометров модели 2736 модификаций 2736-25С, 2736-25D

Рисунок 28 - Варианты типов измерительных поверхностей микрометров моделей 2716, 2736 (для модели 2736 типы A - D)

Рисунок 29 - Общий вид микрометров модели 2717 модификации 2717-25

Рисунок 30 - Общий вид микрометров модели 2717 модификаций 2717-50, 2717-75, 2717-100, 2717-125, 2717-150, 2717-175, 2717-200

Рисунок 31 - Общий вид микрометров модели 2737

Рисунок 32 - Общий вид микрометров модели 2718

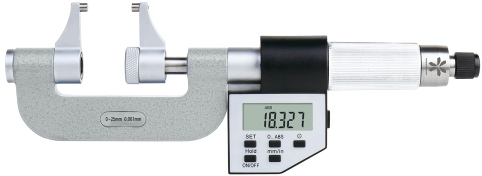

Рисунок 33 - Общий вид микрометров модели 2738

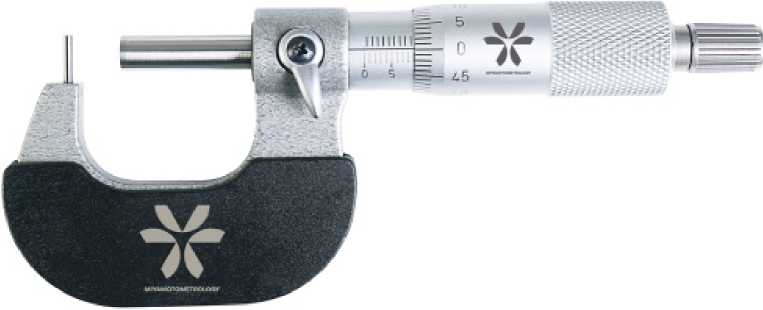

Рисунок 34 - Общий вид микрометров модели 2719

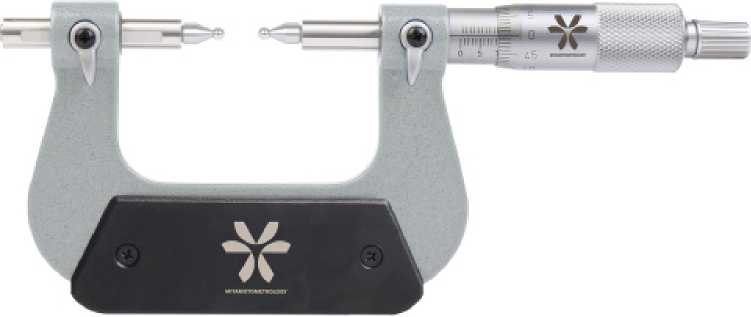

Рисунок 35 - Общий вид микрометров модели 2811

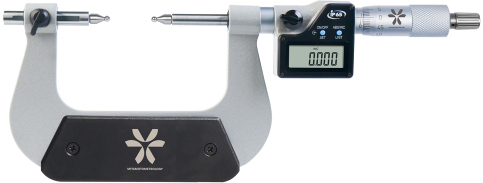

Рисунок 36 - Общий вид микрометров модели 2831

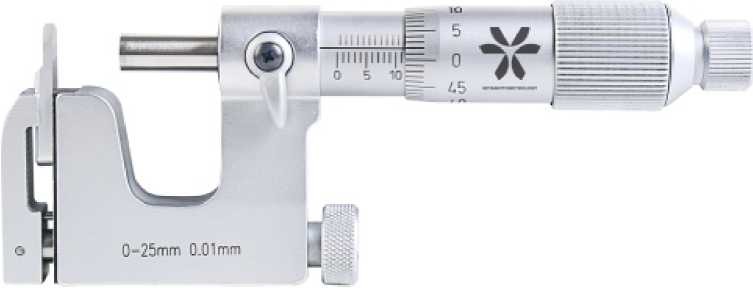

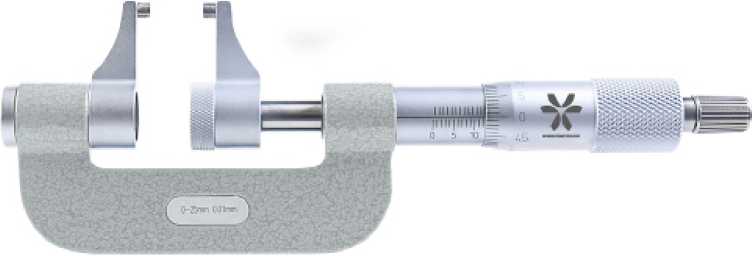

Рисунок 37 - Общий вид микрометров модели 2812 модификаций 2812-25, 2812-50, 2812-75, 2812-100, 2812-251

Рисунок 38 - Общий вид микрометров модели 2812 модификаций 2812-25А, 2812-50А, 2812-75А, 2812-100А, 2812-251А

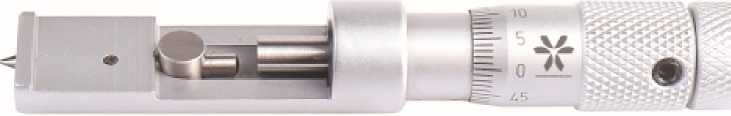

Рисунок 39 - Общий вид микрометров модели 2813 модификации 2813-131

Рисунок 40 - Общий вид микрометров модели 2813 модификации 2813-132

Рисунок 41 - Общий вид микрометров модели 2813 модификации 2813-133

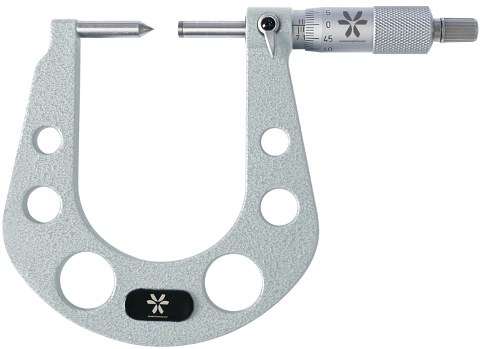

Рисунок 42 - Общий вид микрометров модели 2814

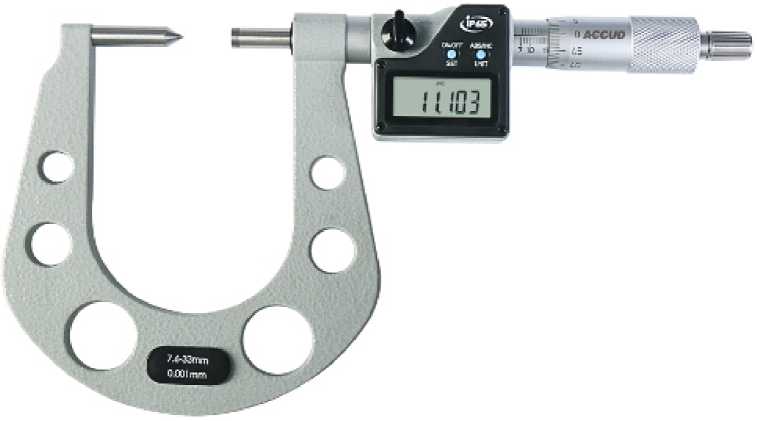

Рисунок 43 - Общий вид микрометров модели 2833

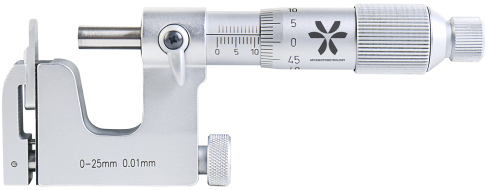

Рисунок 44 - Общий вид микрометров модели 2815

Рисунок 45 - Общий вид микрометров модели 2816 модификации 2816-25

Рисунок 46 - Общий вид микрометров модели 2816 модификации 2816-50

Рисунок 47 - Общий вид микрометров модели 2832

Рисунок 48 - Варианты исполнений измерительных поверхностей микрометров моделей 2816, 2832

Рисунок 49 - Общий вид цифровых отсчетных устройств

Места нанесения заводского номера

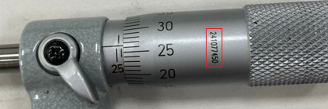

Рисунок 50 - Обозначение мест нанесения заводского номера на микрометры

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

н л и ЕЕ S

>£ л о Я S л

И

■о

Я н л ■о S <1 н S я S

W о О

о

к о н о to

10

Модель

Модификация

Диапазон измерений, мм

Продолжение таблицы 1

1) Диапазон измерений указан для наружных измерений.

2) Допуск плоскостности измерительных поверхностей пятки.

3) Допуск плоскостности измерительных поверхностей микрометрического винта.

Таблица 2 - Метрологические характеристики микрометров с отсчетом по шкалам стебля и

барабана и цифровым отсчетным устройством

Продолжение таблицы 2

IJ

1) Допуск плоскостности измерительных поверхностей микрометрического винта.

2) Допуск плоскостности измерительных поверхностей пятки.

Таблица 3 - Метрологические характеристики микрометров с цифровым отсчетным

устройством

Таблица 4 - Измерительное усилие и колебание измерительного усилия

Таблица 5 - Характеристики установочных мер для микрометров, кроме модели 2812

Таблица 7 - Технические характеристики

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 9 - Комплектность средства измерений

Продолжение таблицы 9__________________________________________________________

Сведения о методах измерений

приведены в разделе 6 «Устройство и принцип работы» паспортов микрометров специальных Miyamotometrology.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 018-2024 «Микрометры специальные Miyamotometrology. Технические условия».
