Уровнемеры микроволновые CGR8X00
| Номер в ГРСИ РФ: | 95938-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | BEIJING RETTAR TECHNOLOGY CO., LTD., КИТАЙ |
Уровнемеры микроволновые CGR8X00 (далее уровнемеры) предназначены для непрерывного измерения уровня различных жидкостей и сыпучих сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95938-25 | |||||||||||||||||||||||||||
| Действует | по 21.07.2030 | |||||||||||||||||||||||||||
| Наименование | Уровнемеры микроволновые | |||||||||||||||||||||||||||
| Модель | CGR8X00 | |||||||||||||||||||||||||||
| Модификации |
CGH8100-1E CGR8200-2L CGR8200-2A CGR8300-3F CGR83003A CGR8600-6F CGR8600-6G |
|||||||||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6676a36e-2688-7cd1-fbbf-826989788393 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
BEIJING RETTAR TECHNOLOGY CO., LTD., КИТАЙ, 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП 208-108-2024 Государственная система обеспечения единства измерений. Уровнемеры микроволновые CGR8X00. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95938-25: Описание типа
2025-95938-25.pdf
Файл устарел
|
Скачать | 355.6 КБ | |
|
95938-25: Методика поверки
МП 208-108-2024
2025-mp95938-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95938-25: Описание типа
2025-95938-25-1.pdf
|
Скачать | 355.6 КБ | |
|
95938-25: Методика поверки
МП 208-108-2024
2025-mp95938-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Уровнемеры микроволновые CGR8X00 (далее уровнемеры) предназначены для непрерывного измерения уровня различных жидкостей и сыпучих сред.
Описание
Принцип измерения уровня основан на определении времени прохождения электромагнитного сигнала электромагнитного сигнала от преобразователя частоты вдоль зонда (волноводного стержня или троса) до поверхности измеряемой среды. Поверхность измеряемой среды отражает электромагнитный сигнал, образуя электромагнитный эхо-сигнал, который возвращается вдоль зонда (волноводного стержня или троса) обратно к преобразователю частоты.
Используя значения скорости распространения электромагнитного сигнала, уровнемер измеряет расстояние от первичного преобразователя до поверхности измеряемой среды.
Уровнемер состоит из зонда и измерительного преобразователя, он может иметь компактное или раздельное исполнение.
Уровнемер монтируется над поверхностью измеряемой среды. Соединение с объектом осуществляется посредством резьбового или фланцевого соединения
Исполнения уровнемеров различаются конструктивным исполнением зонда (рисунок 1). CGR8X00**Y*******
X- Измеряемая среда
1- для жидких сред
2- для сыпучих сред
3- для коррозионных жидкостей
6- для жидкостей при высоких температурах и высоком давлении
Y- Форма зонда
В зависимости от измеряемой среды и конструктивного исполнения зонда применяются следующие модификации:
|
Конструкция зонда (Y) |
Измеряемая среда (Х) | |||
|
Жидкость |
Сыпучие |
Коррозионные жидкости |
Жидкости при высоких температурах и высоком давлении | |
|
1 |
2 |
3 |
6 | |
|
B- 02 мм трос + груз/нержавеющая сталь 316 |
+ |
- |
- |
+ |
|
A- 04 мм трос + груз/нержавеющая сталь 316 |
+ |
ш8 |
с полимерным покрытием PFA |
+ |
|
E- 010 мм - стержень/нержавеющая сталь 316 |
+ |
- |
- |
+ |
|
F- 016мм - стержень/нержавеющая сталь 316 |
+ |
ш12мм трос |
ш10 мм с полимерным покрытием PFA |
+ |
|
L- 016 мм стержень / нержавеющая сталь 316 |
- |
+ |
- |
- |
|
G - 04мм - двойной трос из нержавеющей стали + груз/нержавеющая сталь 316 |
+ |
- |
- |
+ |
|
L- Коаксиальный волновод 022 мм + соединение с несколькими отверстиями/нержавеющая сталь 316 |
+ |
- |
- |
+ |
|
P- Коаксиальный волновод 0 42 мм + перфорированное соединение / нержавеющая сталь 316 |
+ |
- |
- |
+ |

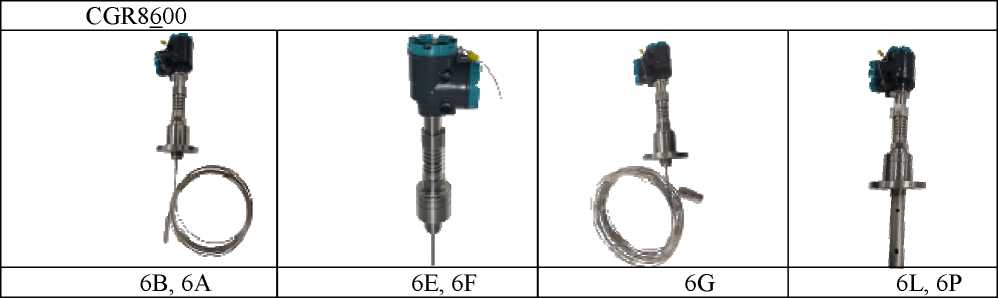

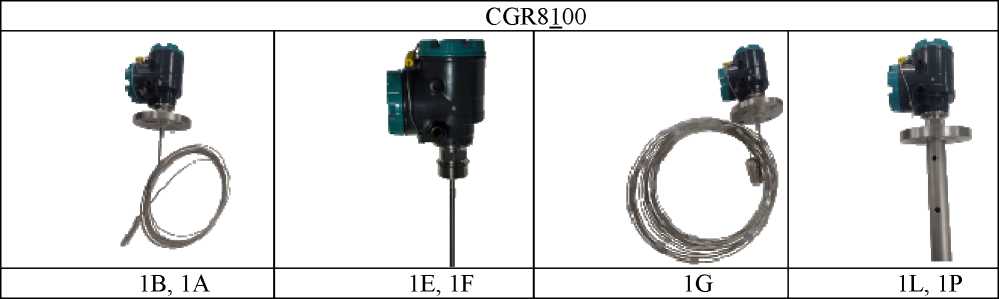

Рисунок 1 - Внешний вид уровнемеров в зависимости о модификации
Для обслуживания, настройки и диагностики уровнемеров с персонального компьютера могут использоваться сервисные программы RETTAR.
Информация о настройках и последних измеренных значениях прибора автоматически сохраняется в энергонезависимой памяти уровнемера, встроенной в корпус электронного преобразователя уровнемера. Настройки прибора можно также сохранить в энергонезависимой памяти. Внешний вид электронного преобразователя приведен на рисунке 2.
Для применения уровнемера в учетно-расчетных операциях конструктивно предусмотрена возможность использования специальных болтов для крышки, под которой находятся электронные компоненты и счетный механизм. Болты имеют в головке отверстия, через которые крепится пломба (рисунок 3).
Рисунок 2 - Внешний вид электронного преобразователя.

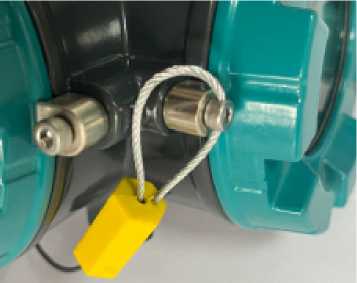

Рисунок 3 - Пломбирование корпуса уровнемера
Измерительная информация может передаваться в виде аналогового сигнала (4...20 мА) и/или цифрового сигнала (HART, RS485) в измерительный преобразователь, контроллер, персональный компьютер, устройство индикации и регистрации и/или может быть считана с дисплея уровнемера.
Наименование фирмы, торговая марка, обозначение уровнемеров, их серийные номера, параметры питания, температура окружающей среды, данные по взрывозащите указываются на маркировочных табличках с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на корпусе электронного блока. Серийные номера уровнемеров состоят из латинских букв и арабских цифр. Пример маркировочной таблички представлен на рисунке 4.
Rrnr.iKt M-irp-niirfpr. *:йм» R*ddi LmI НатлиИст
Mudffi Кд ma:Q3RBl MMMEFLBXAMA
Bawd T3rafnerer:22ffYAT4-MmA
ArnLieni 1Н1П1:-ЛК-+2ЙЛ
■XTEK Ccrtttirm MO.: XKXXXXXX
ECEx :c< мэ : ххапдяоа
£| by Thread:.W2D-1.5
rear cf ConsmjaJjn ' /зам
fti ЧлгНгл-ПГ»-14 1 г Т6/Т2Л1 fjfl.
■ L? dllHZ UO^TiKFtyTJSirc
Other inf tfm4l1rn'MA!te in China
bc id NU.:U^/ «ЖЯСНИИМИ
НлиГаь.ши fiflM: anJ^Jd eib. pntflSVE ЯНИИЖЩ
SSIINL. FETV'f Tthr,O.DD'’ O:-.. "D 11-K ' tNI
№ijn Игдлмпд 1плЦ Mjqlng DMnn.Tliirjln, Яй.ГМпл
Место для серийного номера
Рисунок 4 - Маркировочная табличка.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.
ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RETTAR |
|
Номер версии (идентификационный номер) ПО |
5XX.6XX |
|
Цифровой идентификатор ПО |
- |
«XX» в “5XX означает версию программного обеспечения платы электронного преобразователя;
«XX» в “6XX означает версию программного обеспечения для печатной платы жидкокристаллического дисплея.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение | ||||||||||||
|
Исполнение уровнемера |
CGR8100 |
CGR8200 |
CGR8300 |
CGR8600 | |||||||||
|
Модификации |
1В, 1А |
IE, 1F |
1G |
IL, 1Р |
2А, 2F |
2L |
ЗА |
3 |
6В, 6А |
6Е, 6F |
6G |
6L, 6Р | |
|
Исполнение зонда |
тро сов ое |
стержне вое |
двойно й кабель |
коаксиа льное |
тросово е |
стержне вое |
тросово е |
стержне вое |
тросово е |
стержне во е |
двойн ой кабел ь |
коаксиаль ное | |
|
Рабочая среда |
Жидкости |
Сыпучие среды |
Коррозионные жидкости |
жидкости при высоких температурах и высоком давлении | |||||||||
|
Диапазон измерений уровня, м |
от 0,2 до 6 от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 |
от 0,2 до 6 от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 |
от 0,2 до 6 от 0,2 до 10 От 0,2 до 20 От 0,2 до 30 |
от 0,2 до 6 от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 | |||||||||
|
Пределы основной допускаемой абсолютной погрешности измерений уровня, мм |
от 0,2 до 6 от 0,2 до 10 от 0,2 до 20 от 0,2 до 30 |
±2 ±5 ±8 ±10 |
±2 ±5 ±8 ±10 |
±2 ±5 ±8 ±10 |
±2 ±5 ±8 ±10 | ||||||||
|
Дополнительная погрешность измерений уровня, вызванная отклонением температуры окружающей среды от нормальной на каждые 10 °C, мм/м |
0,17 |
0,17 |
0,17 |
0,17 | |||||||||
|
Рабочая температура, °C (в месте монтажа на резервуаре)* |
от -40 до ±200 |
от -40 до ±200 |
от -40 до ±200 |
от -196 до ±450 | |||||||||
|
Рабочее давление, МПа (бар) |
от -0,1 до 4 |
От -0,1 до 4 |
от 0,1 до 4 |
от -0,1 до 40 | |||||||||
|
Температура окружающего воздуха, °C |
от -40 до ±80 | ||||||||||||
|
Наименование характеристики |
Значение | |||
|
Исполнение уровнемера |
CGR8100 |
CGR8200 |
CGR8300 |
CGR8600 |
|
Выходной сигнал: - токовый, мА - цифровой |
от 4 до 20 HART; RS485 | |||
|
Параметры электрического питания: напряжение постоянного тока, В напряжение переменного тока, В |
от 20 до28 от 90 до 253 | |||
|
Температура транспортирования и хранения, °C |
от -40 до +80 | |||
|
Габаритные размеры корпуса преобразователя, мм, не более |
148x151x115 | |||
|
Масса без фланцев и зонда, не более, кг |
2,5 | |||
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP 67 | |||
|
Маркировка взрывозащиты |
ОЕх ia ПС Т6/Т2/Т1 Ga, Ex ia ШС Т80оС/Т290°С/450°С Da, 1Ех db ia [ia Ga] ПС T6/T2/T1 Gb | |||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч |
131400 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
1 Уровнемер микроволновой |
CGR8X00 |
1 |
В соответствии с заказом |
|
2 Комплект ЗИП |
1 |
В соответствии с заказом | |
|
3 Руководство по эксплуатации |
РЭ |
1 | |
|
4 Паспорт |
ПС |
1 |
Сведения о методах измерений
изложены в руководстве по эксплуатации раздел 5.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. №3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация фирмы BEIJING RETTAR TECHNOLOGY CO., LTD., Китай.
