Хроматографы газовые промышленные MGC5000
| Номер в ГРСИ РФ: | 95943-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Meishan Makeonline Device Co., Ltd., КИТАЙ |
Хроматографы газовые промышленные MGC5000 (далее - хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95943-25 | ||||||||||||
| Действует | по 21.07.2030 | ||||||||||||
| Наименование | Хроматографы газовые промышленные | ||||||||||||
| Модель | MGC5000 | ||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3a3928af-b7d5-208f-c2e7-762524760f03 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Meishan Makeonline Device Co., Ltd., КИТАЙ, 2nd Road Of Science And Technology Industrial Park, Economic Development District, Meishan, Sichuan Province
Поверка
| Методика поверки / информация о поверке |
МП 205-24-2024 Государственная система обеспечения единства измерений. Хроматографы газовые промышленные MGC5000. Методик поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95943-25: Описание типа
2025-95943-25.pdf
Файл устарел
|
Скачать | 519.4 КБ | |
|
95943-25: Методика поверки
МП 205-24-2024
2025-mp95943-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95943-25: Описание типа
2025-95943-25-1.pdf
|
Скачать | 519.4 КБ | |
|
95943-25: Методика поверки
МП 205-24-2024
2025-mp95943-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Хроматографы газовые промышленные MGC5000 (далее - хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах.
Описание
Принцип действия хроматографов основан на разделении анализируемой пробы в хроматографической колонке и детектировании компонентов пробы с помощью детекторов: по теплопроводности (ДТП), пламенно-ионизационного (ПИД) и пламенно-фотометрического (ПФД).
Хроматографы состоят из аналитических блоков и контроллера, смонтированных в едином корпусе. Аналитический блок представляет собой термостат с размещенными в нем колонками, переключающими кранами, детекторами и дозатором пробы. Конструкция хроматографов позволяет использовать до 6 детекторов одновременно. Контроллер управляет работой приборов, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод результатов измерений на жидкокристаллический дисплей с диагональю 26 см. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревога, предупреждение), выводится различная информация (например, о состоянии термостата, уровне концентрации анализируемых компонентов). Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере.
Хроматографы комплектуют двумя моделями термостатов MGC5OOOA и MGC5OOOB, которые могут быть объединены. Термостат MGC5OOOB применяют для относительно простых аналитических задач с использованием одного или двух детекторов. Более вместительный термостат MGC5OOOA обеспечивает выполнение более сложных аналитических задач, требующих применения до четырех детекторов.
Количество и тип детекторов определяются при заказе. Хроматографы могут выполнять, как одноканальный многопоточный последовательный анализ с переключением пробы, так и многоканальный параллельный анализ. Пути потоков для параллельного анализа не мешают друг другу и работают независимо.
Хроматографы снабжены выходами от 4 до 20 мА, последовательным интерфейсом связи или сетевым интерфейсом, которые могут передавать информацию об измерениях и состоянии хроматографа на управляющий компьютер (сервер) или распределенную систему управления (DCS). Посредством этих интерфейсов также может осуществляться управление хроматографами с управляющего компьютера (сервера) или распределенной системы управления.
Хроматографы изготавливаются во взрывозащищенном исполнении.
Предусмотрено нанесение серийного номера на информационную табличку (шильд) хроматографа методом лазерной печати. Формат серийного номера - буквенно-цифровой.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Общий вид хроматографов представлен на рисунках 1-2.
Внешний вид информационной таблички (шильда) представлен на рисунке 3.
Место нанесения информационной таблички (шильда)

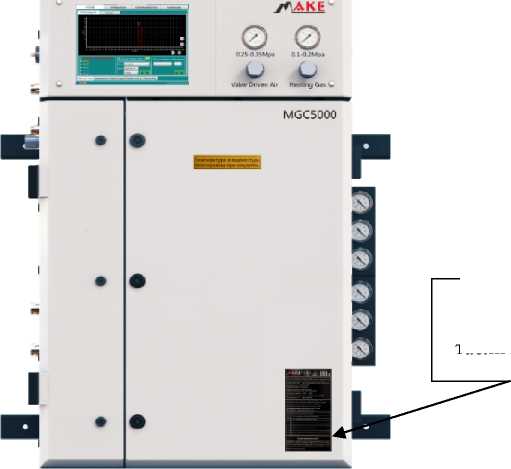

Рисунок 1 - Общий вид хроматографов газовых промышленных MGC5000 с одним термостатом
Место нанесения информационной таблички (шильда)
Рисунок 2 - Общий вид хроматографов газовых промышленных MGC5000 с двумя термостатами
Место нанесения серийного номера

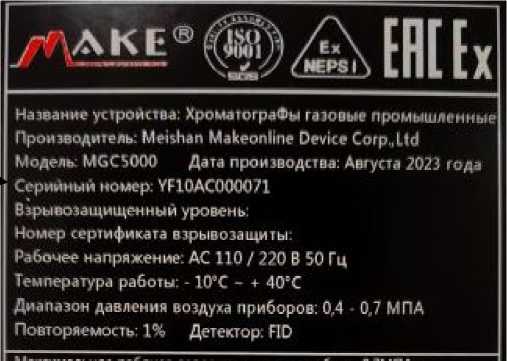

Рисунок 3 - Внешний вид информационной таблички (шильда)
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
ПО выполняет расчет и интегрирование площадей хроматографических пиков, имеет такие функции, как компенсация базовой линии, комплексная идентификация пиков, автоматическая настройка нуля и автоматическая калибровка.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Makeonline Gas Chromatograph |
|
Номер версии (идентификационный номер ПО), не ниже |
3.2.1.15 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, не более: - ДТП (TCD) по азоту, г/см3 |
140’8 |
|
- ПИД (FID) по пропану, г/с |
540’11 |
|
- ПФД (FPD) по сероводороду, гБ/с |
5^10-11 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала (по площади пика), %: - ДТП (TCD) |
1 |
|
- ПИД (FID) |
1 |
|
- ПФД (fpd) |
3 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 48 часов непрерывной работы хроматографа, % |
±4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±23 50±1 |
|
Потребляемая мощность, Вт, не более |
1700 |
|
Габаритные размеры (Ш*В*Г), мм, не более - с одним термостатом - с двумя термостатами |
800x1017x460 800x1418x460 |
|
Масса, кг, не более - с одним термостатом - с двумя термостатами |
80 120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -10 до +40 95 от 84 до 107 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP54 |
|
Маркировка взрывозащиты |
1Ex db eb ia pxb IIC T4 Gb X 1Ex db eb ia pxb IIC T3 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
30000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный MGC5000 |
- |
1 шт. |
|
Детектор |
TCD, FID, FPD |
по заказу |
|
Система подготовки пробы |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Хроматографы газовые промышленные MGC5000. Руководство по эксплуатации», раздел 3 «Процедура управления».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Meishan Makeonline Device Co., Ltd.
