Расходомеры электромагнитные LDG
| Номер в ГРСИ РФ: | 95946-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Tianjin Sure Instrument Со., Ltd., КИТАЙ |
Расходомеры электромагнитные LDG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью не менее 5 мкС/см.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95946-25 | ||||||||||||||||||||||||||||||
| Действует | по 21.07.2030 | ||||||||||||||||||||||||||||||
| Наименование | Расходомеры электромагнитные | ||||||||||||||||||||||||||||||
| Модель | LDG | ||||||||||||||||||||||||||||||
| Модификации |
LDGB LDGC LDGS LDGEx |
||||||||||||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b6b63011-f7f6-98f5-4530-627fc20febaf | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Tianjin Sure Instrument Со., Ltd., КИТАЙ, East of Huifeng Road and south of Fazhan Road, North District, Qingxian Economic and Technological Development Zone, Cangzhou City, Hebei Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-650-208-2025 Государственная система обеспечения единства измерений. Расходомеры электромагнитные LDG.Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95946-25: Описание типа
2025-95946-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95946-25: Методика поверки
РТ-МП-650-208-2025
2025-mp95946-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
95946-25: Описание типа
2025-95946-25-1.pdf
|
Скачать | 1.1 MБ | |
|
95946-25: Методика поверки
РТ-МП-650-208-2025
2025-mp95946-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Расходомеры электромагнитные LDG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью не менее 5 мкС/см.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - датчик) и вторичного преобразователя расхода (далее - преобразователь). Датчик представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с датчика, вычисляет объемный расход, формирует выходные аналоговые, частотно-импульсные и цифровые сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор.
Датчик и преобразователь расходомеров могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Расходомеры выпускаются в следующих модификациях: LDGB, LDGC, LDGS, LDGEx, которые отличаются внешним видом, точностью измерений, материалом исполнения электродов, материалом футеровки, размером номинального диаметра.
Расходомеры имеют пассивный или активный токовый выход, частотно-импульсный выход с открытым коллектором, цифровой. Для передачи цифровых данных и управления расходомером используется стандартный интерфейс связи RS-485.

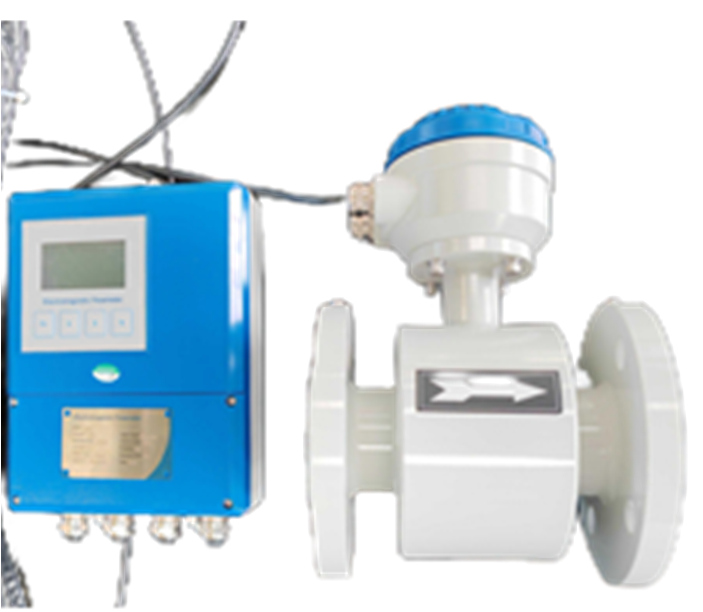

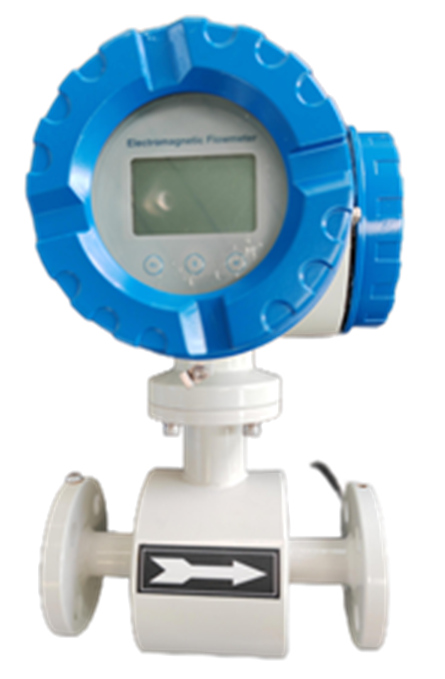

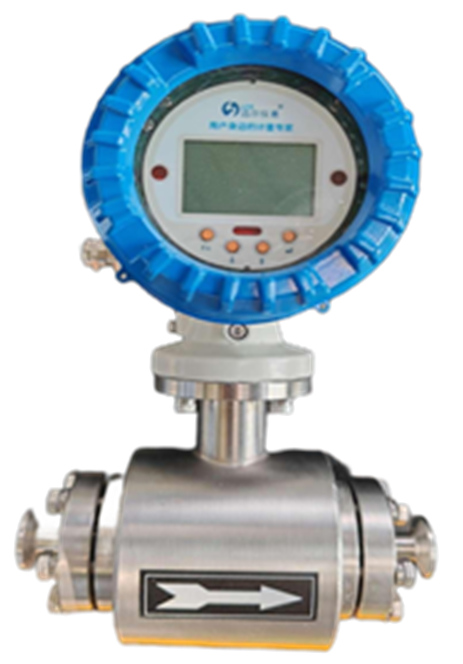

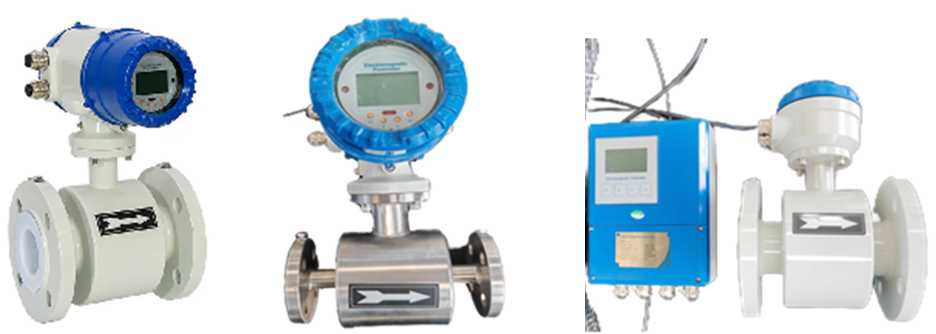

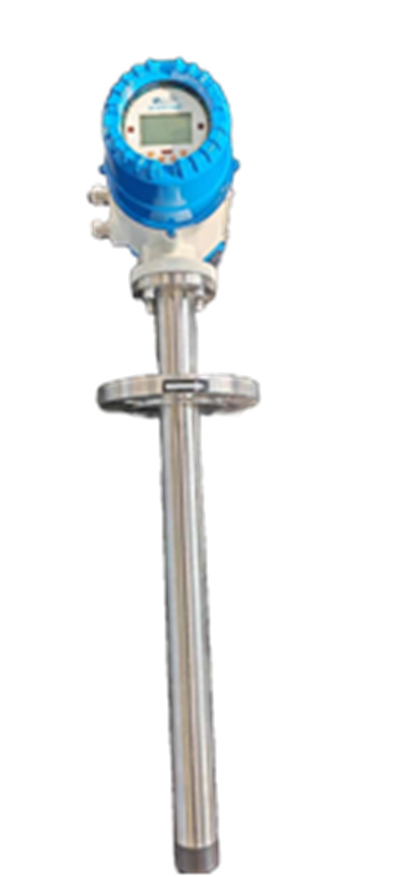

Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в буквенно-цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на датчике, а также типографским методом на самоклеящуюся этикетку, которая наносится на преобразователь. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
LDGB
LGEx
LDGS
LDGC
Рисунок 1 - Общий вид расходомеров

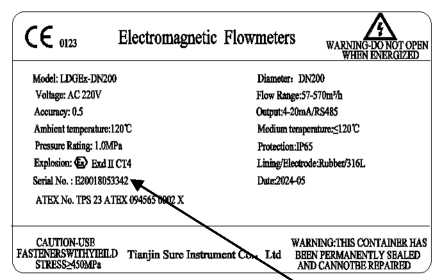

Model: LDGEX-DN20O
Voltage: AC 220V
Accuracy: 0Л
Ambient temperature: 120*C
Pressure Rating: 1 .OMPa Explosion: © Exd Д CT4 Serial No.: £20018053342^
Diameter: DN200
Flow Range:57-570m’/h Ootput:4-20mA/RS485 Medium temperature.<l 20 C Protection JP65
Linh^/ElectrodeJ(ubber/316L Datr.2024-05
ATEXNo. TPS 23 ATEX 094565W X
CC 0123
CADTIOIWSB WARMNGilHISCONTAINBRHAS
FASTOTfSWUHYEIlD Tianjin Sure Tnstnuncnt Cts. Ltd BEEN PERMANENTLY SEALED
SIHESSgBtMPa________________________ AND CANNOIBE REPAIRED
Electromagnetic Flowmeters WAMW^»T0PEN
_____________________________________WHEN ENERGIZED

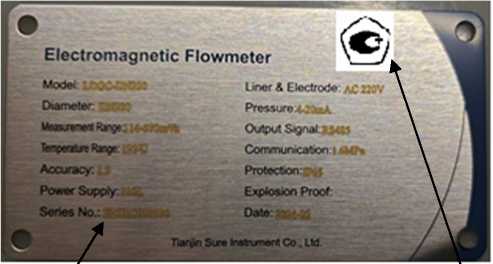

а) на датчике
б) на преобразователе
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение | |
|
LDGB/LDGC/LDGS |
LDGBEx | |
|
Идентификационное наименование ПО |
XE |
- |
|
Номер версии (идентификационный номер) ПО |
MAG9 K4CH VX.X |
6G.IA.70.XX |
|
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014.
Технические характеристики
|
Таблица 2 - Метрологические ха |
рактеристики | |||
|
Наименование характеристики |
Значение | |||
|
Модификация |
LDGB |
LDGS |
LDGEx |
LDGC |
|
Диапазон измерений объемного расхода, м3 /ч |
от 0,06 до 35000,0 |
от 0,2 до170,0 |
от 0,06 до17000,0 |
от 114,0 до 35000,0 |
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 5у, в зависимости от скорости потока %: 1< v <6,0 м/с 0,5< v <6,0 м/с 0,3< v <0,5 м/с |
- ±0,21); ±0,5 ±(0,5 + 0,1/v) |
±1,5 - - | ||
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±0,5 | |||
|
1) При специальной калибровке в диапазоне скорости потока от 1,0 до 5,0 м/с, снятие показаний по дисплею, частотно-импульсному или цифровому выходу. v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2) где Q - текущий расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
LDGB |
LDGS |
LDGEx |
LDGC |
|
Номинальный диаметр, DN |
от 6 до 1600 |
от 15 до 100 |
от 6 до 1000 |
от 200 до 800 |
|
Выходные сигналы: токовый, мА частотно-импульсный, Г ц цифровой |
от 4 до 20 от 0 до 2000 RS485 | |||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В |
от 110 до 240 от 47 до 60 от 20 до 36 | |||
|
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт |
20 20 | |||
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
IP67 |
IP65 | |
|
Максимальное рабочее давление, МПа, не более1) |
4,0 | |||
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex db ib q IIC T4 Gb X | |||
|
Условия эксплуатации: - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -30 до +150 от -40 до +65 от 84 до 106,7 95 | |||
|
1) Указаны максимальные значение. Фактические значения указаны в паспорте | ||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящейся этикетки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
LDG |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Краткий обзор» руководства по эксплуатации на Расходомеры электромагнитные LDG.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Tianjin Sure Instrument Со., Ltd.», Китай.
