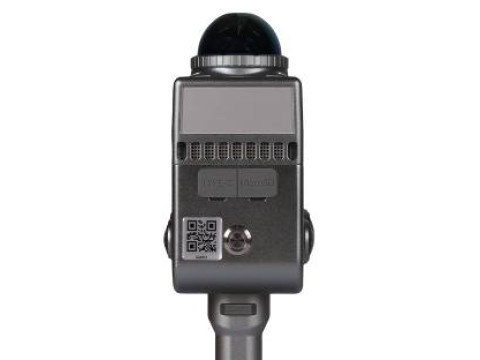

Сканеры лазерные мобильные XGRIDS Lixel
| Номер в ГРСИ РФ: | 95947-25 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), КИТАЙ |
Сканеры лазерные мобильные XGRIDS Lixel (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95947-25 | |||||||||||||||||||||
| Действует | по 21.07.2030 | |||||||||||||||||||||
| Наименование | Сканеры лазерные мобильные | |||||||||||||||||||||
| Модель | XGRIDS Lixel | |||||||||||||||||||||
| Модификации |
XGRIDS Lixel Kity K1 XGRIDS Lixel L2 16/120 XGRIDS Lixel L2 32/300 XGRIDS Lixel L2 Pro 16/120 XGRIDS Lixel L2 Pro 32/120 XGRIDS Lixel L2 Pro 32/300 |
|||||||||||||||||||||
| Приказы |
№1474 от
21.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fd62deba-0cbc-32f3-bc6e-f6be07533a1f | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), КИТАЙ, 2207, Shenzhen Overseas students incubator park building1, Snenzhen
Поверка
| Методика поверки / информация о поверке |
МП-346-2024 Государственная система обеспечения единства измерений. Сканеры лазерные мобильные XGRIDS Lixel. Методика поверки
(с 21.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 67 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
95947-25: Описание типа
2025-95947-25.pdf
Файл устарел
|
Скачать | 245.4 КБ | |
|
95947-25: Методика поверки
МП-346-2024
2025-mp95947-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
95947-25: Описание типа
2025-95947-25-1.pdf
|
Скачать | 245.4 КБ | |
|
95947-25: Методика поверки
МП-346-2024
2025-mp95947-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Сканеры лазерные мобильные XGRIDS Lixel (далее - сканер) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканер представляет собой моноблок, в котором объединены сканирующий и электронный блоки. Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения. В состав электронного блока входят инерциальная система, плата контроля и управления, регистратор измерительной информации. Для раскрашивания данных сканирования в естественные цвета и получения фотографий объектов, сканер оснащается фотокамерой. Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается во встроенную карту памяти и в дальнейшем передается для обработки на персональный компьютер.
Измерения допускается производить, установив систему на ручку для переноски в руке, носимый оператором рюкзак, воздушные, наземные или водные носители различных типов, в том числе беспилотные.
Электропитание сканера осуществляется от сменного аккумулятора или внешнего источника питания.
Управление сканером осуществляется вручную с помощью программного обеспечения, устанавливаемого на мобильное устройство.
К средствам измерений данного типа относятся сканеры лазерные мобильные XGRIDS Lixel Kity K1, XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS Lixel L2 Pro 32/300, отличающиеся диапазоном измерений и некоторыми техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на корпусе сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации сканер не предусматривает внешних механических регулировок.

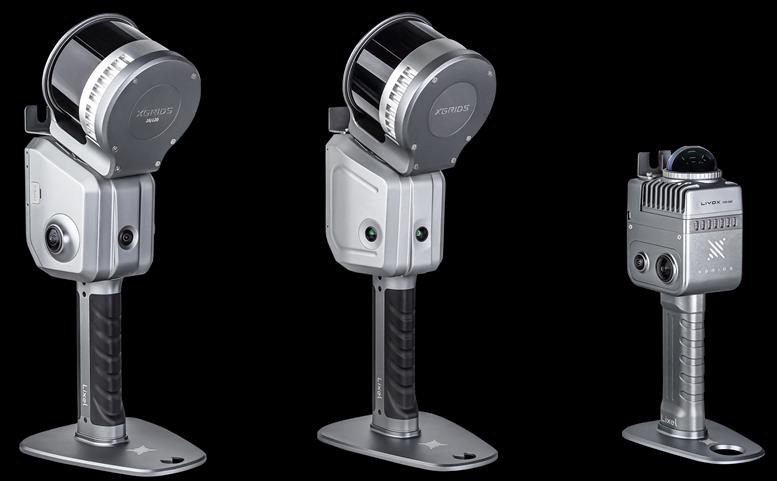

Общий вид сканеров представлен на рисунке 1.
а) б)
Рисунок 1 - Сканеры лазерные мобильные XGRIDS Lixel модификаций:
а) XGRIDS Lixel Kity K1; б) XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS Lixel L2 Pro 32/300

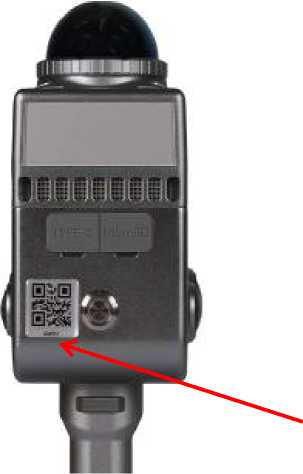

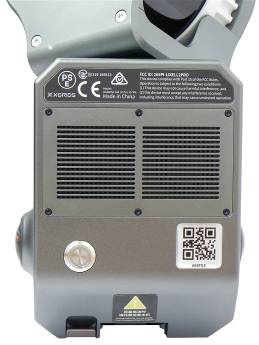

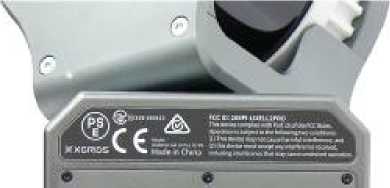

Место нанесения маркировочной наклейки с заводским номером средства измерений
а) б)

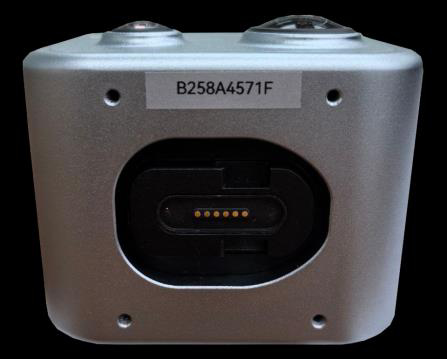

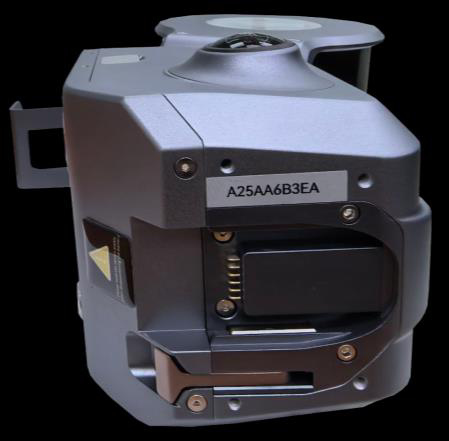

Рисунок 2 - Место нанесения заводского номера сканера лазерного мобильного XGRIDS Lixel модификаций: а) XGRIDS Lixel Kity K1; б) XGRIDS Lixel L2 16/120, XGRIDS Lixel L2 32/120, XGRIDS Lixel L2 Pro 16/120, XGRIDS Lixel L2 Pro 32/120, XGRIDS Lixel L2 32/300, XGRIDS Lixel L2 Pro 32/300
Программное обеспечение
Сканеры имеют встроенное программное обеспечение (далее - МПО), предназначенное для проверки работоспособности внутренних компонентов, настройки параметров сканирования, задания программы работы и контроля процесса измерений.
Для работы со сканерами используется метрологически значимое программное обеспечение (далее - ПО) «LixelGO», устанавливаемое на мобильное устройство и предназначенное для настройки режима и запуска измерений, а также обработки полученного облака точек. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
ПО «LixelStudio», устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МПО |
LixelStudio |
LixelGO |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.2.0 RU |
не ниже 3.0.2 |
не ниже 1.1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
XGRIDS Lixe | |||
|
Kity K1 |
L2 L2 L2 Pro 16/120 32/120 16/120 |
L2 Pro 32/120 |
L2 L2 Pro 32/300 32/300 | |
|
Диапазон сканирования, м |
от 1,5 до 50 |
от 1,5 до 120 |
от 1,5 до 300 | |
|
Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм |
±30 | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
XGRIDS Lixel | |
|
Kity K1 |
L2 L2 L2 L2 Pro L2 Pro L2 Pro 16/120 32/120 32/300 16/120 32/120 32/300 | |
|
Г абаритные размеры (Длина хШиринахВ ысота) |
135x110x280 |
185x140x390 |
|
Масса сканера, кг, не более |
1,2 |
2,5 |
|
Угол сканирования: - горизонтальный - вертикальный |
360 59 |
360 270 |
|
Напряжение источника питания постоянного тока, В |
14,4 | |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
от -30 до +50 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный мобильный |
XGRIDS Lixel |
1 шт. |
|
Аккумулятор |
_ |
2 шт. |
|
Зарядное устройство |
_ |
1 шт. |
|
Активационный ключ для ПО |
_ |
1 шт. |
|
Транспортировочный контейнер |
_ |
1 шт. |
|
Программное обеспечение |
LixelStudio |
1 шт. |
|
Программное обеспечение |
LixelGO |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе: 4 «Подготовка перед использованием и порядок работы» документа
«Сканеры лазерные мобильные XGRIDS Lixel. Руководство по эксплуатации»
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 7 июня 2024 г. № 1374;
Стандарт предприятия SHENZHEN XGRIDS-INNOVATION CO., LTD (XGRIDS), Китай.
