Машины испытательные универсальные сервогидравлические HS
| Номер в ГРСИ РФ: | 95951-25 |
|---|---|
| Производитель / заявитель: | ООО "СИНЕРКОН", г. Москва |
Машины испытательные универсальные сервогидравлические HS (далее по тексту -машины) предназначены для измерения силы и перемещения, деформации при статических испытаниях материалов и образцов на растяжение, сжатие, изгиб, сдвиг, срез.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95951-25 | ||||||||||||
| Действует | по 23.07.2030 | ||||||||||||
| Наименование | Машины испытательные универсальные сервогидравлические | ||||||||||||
| Модель | HS | ||||||||||||
| Модификации |
HS-600.T 1000.T HS-2000.S |
||||||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 877d8b45-3fa3-451d-2308-5c3ae3921193 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «СИНЕРКОН», РОССИЯ, 117587, г. Москва, ш. Варшавское, д. 118, к. 1
Поверка
| Методика поверки / информация о поверке |
МП-564-2024 Государственная система обеспечения единства измерений. Машины испытательные универсальные сервогидравлические HS. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95951-25: Описание типа
2025-95951-25.pdf
Файл устарел
|
Скачать | 369.5 КБ | |
|
95951-25: Методика поверки
МП-564-2024
2025-mp95951-25.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
95951-25: Описание типа
2025-95951-25-1.pdf
|
Скачать | 369.5 КБ | |
|
95951-25: Методика поверки
МП-564-2024
2025-mp95951-25-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Машины испытательные универсальные сервогидравлические HS (далее по тексту -машины) предназначены для измерения силы и перемещения, деформации при статических испытаниях материалов и образцов на растяжение, сжатие, изгиб, сдвиг, срез.
Описание
Принцип действия машины основан на преобразовании гидравлическим цилиндром давления жидкости в нагрузку, прикладываемую к испытываемому образцу, за счет линейного перемещения поршня гидроцилиндра с подвижным захватом.
Машины состоят из силозадающего модуля с гидроприводом, дистанционного пульта управления, датчиков силы и перемещения, системы измерения и электрогидравлического шкафа управления.
Силозадающий модуль представляет собой закрепленную на основании жесткую раму с двумя (четырьмя) колоннами и гидроцилиндром. Воздействие на испытуемый образец осуществляется за счет перемещения активного захвата, закрепленного на гидроцилиндре.
Датчик перемещения установлен в силозадающем модуле и измеряет линейное перемещение активного захвата, соответствующее деформации образца под воздействием приложенной нагрузки. Датчик силы измеряет нагрузку, создаваемую гидроцилиндром и прикладываемую к испытываемому образцу.
Дополнительно диапазон измерений перемещений (деформации) образцов обеспечивается автоматическими и неавтоматическими измерителями продольных и поперечных перемещений (деформации). Измерители имеют возможность подключения к модулю управления машин.
Сигналы с датчиков силы и перемещения поступают в систему измерения. Система измерения представляет собой контроллер и персональный компьютер с программным обеспечением.
Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы, перемещения и деформации, обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машин, обработка, анализ и отображение результатов измерений осуществляется специализированным программным обеспечением (ПО), установленным на персональный компьютер (ПК).
К настоящему типу средств измерений относятся машины испытательные универсальные сервогидравлические HS выпускаемых в модификациях HS-T; HS-S; HS-UP; HS-G, которые отличаются между собой внешним видом, исполнением, диапазонами измерений, габаритными размерами и массой. Цвет внешнего вида, высота силовой рамы и тип испытательных приспособлений машин может определяться требованием заказчика.
Структура обозначения машин:
HS-хххх.у
где,
HS - обозначение типа машин;
хххх - значение наибольшей предельной нагрузки в кН;
y - обозначение модификации, принимающей значения:
T - вертикальное расположение машины, две рабочие зоны.
S - безынерционная, интегрированная гидростанция в основании.
UP - вертикальное расположение машины, одна рабочая зона.
G - горизонтальное расположение машины.
Дополнительно, машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
Общий вид машин представлен на рисунках 1 - 4.

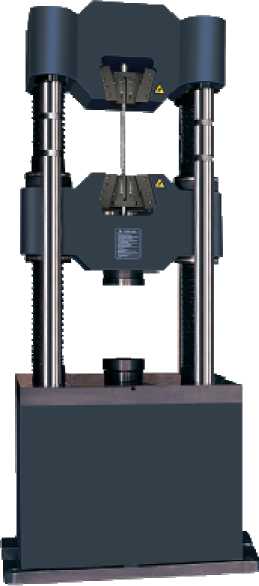

Рисунок 1- Общий вид машин HS-Т

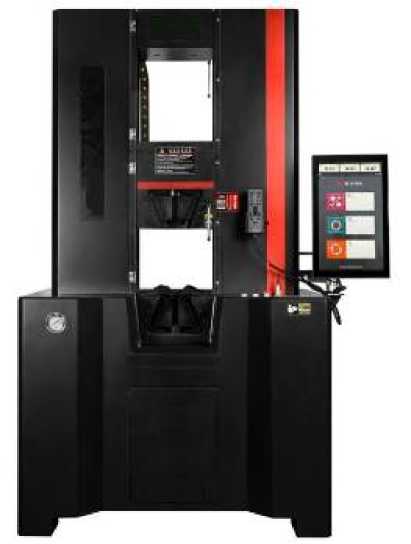

Рисунок 2- Общий вид машин HS-S

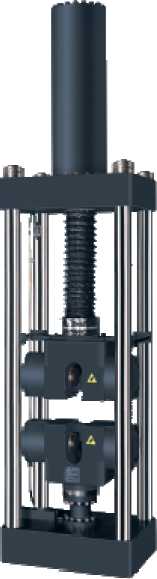

Рисунок 3- Общий вид машин HS-UP

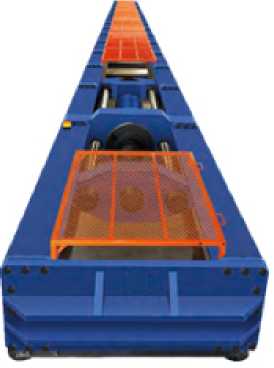

Рисунок 4- Общий вид машин HS-G
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикрепленной на боковой стороне основания машины, отображающую информацию об изготовителе, наименовании и модификации машины, заводском номере, дате изготовления, а также изучения эксплуатационных документов (руководство по эксплуатации, паспорт), которые входят в обязательный комплект поставки машины и содержат информацию о метрологических и технических характеристиках машины. Обозначение места нанесения на машину маркировочной таблички на примере машины HS-T приведено на рисунке 5.

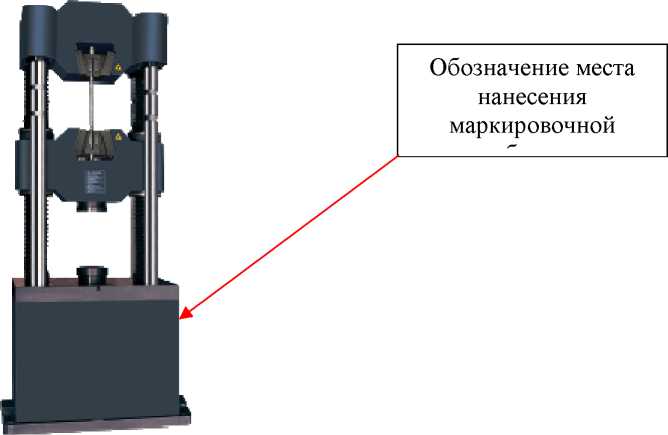

Рисунок 5 - Обозначение места нанесения маркировочной таблички на примере машины HS-T
Заводской номер в числовом формате наносится на маркировочную табличку метом офсетной печати. Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины модификации HS-300.T приведено на рисунке 6.
Место нанесения заводского номера
Место нанесения знака утверждения типа

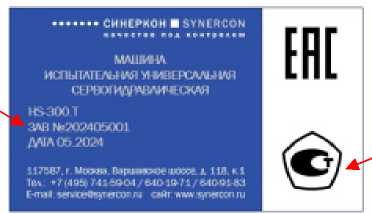

Рисунок 6 - Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины HS-300.T
Пломбирование машин не предусмотрено.
Нанесение знака поверки на машины не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SYNERCONTSW |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-T
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон измерений перемещения поршня гидроцилиндра, мм |
|
HS-100.T |
100 |
от 0 до 150 |
|
HS-300.T |
300 | |
|
HS-600.T |
600 |
от 0 до 250 |
|
HS-1000.T |
1000 | |
|
HS-2000.T |
2000 |
Таблица 3 - Метрологические характеристики машин испытательных универсальных
|
сервогидравлических |
HS модификации HS-S | |
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон измерений перемещения поршня гидроцилиндра, мм |
|
HS-100.S |
100 |
от 0 до 620 |
|
HS-300.S |
300 | |
|
HS-600.S |
600 | |
|
HS-1000.S |
1000 | |
|
HS-2000.S |
2000 |
от 0 до 870 |
Таблица 4 - Метрологические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-UP
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон измерений перемещения поршня гидроцилиндра, мм |
|
HS-300.UP |
300 |
от 0 до 500 |
|
HS-600.UP |
600 |
от 0 до 550 |
|
HS-1000.UP |
1000 |
от 0 до 650 |
|
HS-2000.UP |
2000 |
от 0 до 800 |
Таблица 5 - Метрологические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-G__________________________________________
|
Модификация |
Верхний предел измерений силы (нагрузки), кН |
Диапазон измерений перемещения поршня гидроцилиндра, мм |
|
HS-300.G |
300 |
от 0 до 20001) |
|
HS-600.G |
600 | |
|
HS-1000.G |
1000 | |
|
HS-2000.G |
2000 | |
|
Примечания: 1) Фактическое значение измерений перемещения поршня гидроцилиндра указано в паспорте на машину | ||
Таблица 6 - Метрологические характеристики машин испытательных универсальных сервогидравлических HS модификаций HS-T; HS-S; HS-UP; HS-G
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы, %1) |
±0,5; ±1,0 |
|
Нижний предел измерений силы (нагрузки), % от верхнего предела датчика (датчиков), входящего в комплект машины2) |
1; 2 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения поршня гидроцилиндра, мм, в поддиапазоне от 0 до 10 мм включ. |
±0,05; ±0,13) |
|
Пределы допускаемой относительной погрешности измерений перемещения поршня гидроцилиндра, %, в поддиапазоне св. 10 мм до верхнего предела измерений |
±0,5; ±1,03) |
|
Диапазон регулирования скорости нагружения, кН/с4) |
от 0,01 до 60 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
Предел допускаемой относительной погрешности регулирования скорости нагружения, % |
±5 |
|
Примечания: 1) Фактическое значение предела допускаемой относительной погрешности измерений силы (нагрузки) указано в паспорте на машину и зависит от модели установленного датчика силы. 2) Фактическое значение нижнего предела измерений силы (нагрузки) указано в паспорте на машину и зависит от модели установленного датчика силы. 3) Для машин модификации HS-G. 4) Фактическое значение диапазона регулирования скорости нагружения указано в паспорте на машину. | |
Таблица 7 - Метрологические характеристики измерителей продольных перемещений (деформации) DM_____________________________________________________________
|
Модификация |
Диапазон измерений перемещения (деформации), мм |
|
DM-10.S |
от 10,0 до 190,00 |
|
DM-11.S |
от 10,0 до 290,00 |
|
DM-12.S |
от 15,0 до 300,00 |
|
DM-13.S |
от 10,0 до 490,00 |
|
DM-14.S |
от 10,0 до 790,0 |
|
DM-15.S |
от 10,0 до 890,0 |
|
DM-16.S |
от -2,0 до 20,0 |
|
DM-17.S |
от -2,5 до 12,5 |
|
DM-18.S |
от -2,5 до 20,0 |
|
DM-19.S |
от -2,5 до 25,0 |
|
DM-20.S |
от -3,0 до 15,0 |
|
DM-21.S |
от -3,0 до 30,0 |
|
DM-22.S |
от -5,0 до 10,00 |
|
DM-23.S |
от -2,0 до 20,0 |
|
DM-24.S |
от -5,0 до 25,0 |
|
DM-25.S |
от -5,0 до 50,0 |
|
DM-26.S |
от -8,0 до 20,0 |
|
DM-27.S |
от -8,0 до 40,0 |
|
DM-28.S |
от -8,0 до 80,0 |
|
DM-29.S |
от -1,0 до 10,0 |
|
DM-30.S |
от -1,0 до 12,5 |
|
DM-31.S |
от -2,0 до 20,0 |
|
DM-32.S |
от -2,5 до 25,0 |
|
DM-33.S |
от -5,0 до 50,0 |
|
DM-34.S |
от -5,0 до 100,0 |
|
DM-35.S |
от -0,5 до 200,0 |
Продолжение таблицы 7
|
Модификация |
Диапазон измерения перемещений (деформации), мм |
|
DM-36.S |
от -0,5 до 250,0 |
|
DM-37.S |
от -0,5 до 50,0 |
|
DM-38.S |
от -0,5 до 100,0 |
|
DM-39.S |
от -0,5 до 150,0 |
|
DM-40.S |
от -0,5 до 200,0 |
|
DM-41.S |
от 0 до 25,0 |
|
DM-42.S |
от 0 до 60,0 |
|
DM-43.S |
от 0 до 80,0 |
|
DM-44.S |
от 0 до 100,0 |
|
DM-45.S |
от 0 до 120,0 |
|
DM-46.S |
от 0 до 200,0 |
|
DM-47.S |
от 0 до 300,0 |
|
DM-48.S |
от 0 до 500,0 |
|
Примечание S - исполнение по точности измерений деформации и база установки указывается в паспорте на машину | |
Таблица 8 - Метрологические характеристики измерителей продольных перемещений (деформации) DM
|
Исполнение по точности измерений деформации (S) |
Относительная погрешность определения начальной расчетной длины (базы), % |
Допускаемая погрешность перемещений (деформации) | |
|
В диапазоне от 0 до 0,3 мм включ., мкм |
В диапазоне св. 0,3 мм до наибольшего предела измерения, % | ||
|
0,2 |
±0,2 |
±0,6 |
±0,2 |
|
0,5 |
±0,5 |
±1,5 |
±0,5 |
|
1 |
±1,0 |
±3 |
±1,0 |
|
2 |
±2,0 |
±6 |
±2,0 |
Таблица 9 - Технические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-T
|
Модификаци я |
Габаритные размеры (длинахширинахвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-100.T |
580х820х1960 |
1500 |
5 |
от 380 до 418 |
от 49 до 51 |
|
HS-300.T |
6 | ||||
|
HS-600.T |
650x950x2400 |
2400 |
7 | ||
Продолжение таблицы 9
|
Модификаци я |
Габаритные размеры (длинахширинахвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-1000.T |
670x1020x2600 |
3400 |
8 |
от 380 до 418 |
от 49 до 51 |
|
HS-2000.T |
820x1370x3300 |
10000 |
9 | ||
|
Примечание: 1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины. | |||||
Таблица 10 - Технические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-S
|
Модификаци я |
Габаритные размеры (длинахширинахвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-100.S |
820x1100x2170 |
1500 |
2,5 |
от 380 до 418 |
от 49 до 51 |
|
HS-300.S |
820x1100x2170 |
1500 |
2,5 | ||
|
HS-600.S |
950x1260x2350 |
2400 |
3,5 | ||
|
HS-1000.S |
1000x1420x2400 |
3400 |
4,0 | ||
|
HS-2000.S |
1300x1900x3300 |
9000 |
8,0 | ||
Примечание:
1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.
Таблица 11 - Технические характеристики машин испытательных универсальных
сервогидравлических HS модификации HS-UP
|
Модификаци я |
Габаритные размеры (длинаxширинаxвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-300.UP |
750x800x2300 |
2500 |
8,0 |
от 380 до 418 |
от 49 до 51 |
|
HS-600.UP |
750x800x2900 |
3500 |
9,5 | ||
|
HS-1000.UP |
750x1000x3900 |
6000 |
15,0 | ||
Продолжение таблицы 11_____________________________________________________________
|
Модификаци я |
Габаритные размеры (длинахширинахвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-2000.UP |
900х1300х4200 |
10000 |
18,0 |
от 380 до 418 |
от 49 до 51 |
|
Примечание: 1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины. | |||||
Таблица 12 - Технические характеристики машин испытательных универсальных сервогидравлических HS модификации HS-G
|
Модификаци я |
Габаритные размеры (длинахширинахвысота) , мм, не более1) |
Масса, кг, не более1 ) |
Потребляема я мощность, кВт, не более |
Параметры электрического питания | |
|
Значение напряжения переменног о тока, В |
Значение частоты переменног о тока, Г ц | ||||
|
HS-300.G HS-600.G HS-1000.G HS-2000.G |
20000x3100x2400 |
32000 |
18,0 |
от 380 до 418 |
от 49 до 51 |
Примечание:
1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.
Таблица 13 - Технические характеристики машин испытательных универсальных
сервогидравлических HS модификаций HS-T; HS-S; HS-UP; HS-G
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 20 до 80 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом офсетной печати.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная сервогидравлическая HS |
модификация в соответствии с договором поставки |
1 шт. |
|
1) Измеритель перемещений (деформации) |
модель (модификация) в соответствии с договором поставки |
2) шт |
|
Программное обеспечение на флэш носителе |
- |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
2) компл. |
|
1) Пульт оператора ручного управления с устройством соединительным |
- |
1 шт. |
|
Шланги гидравлические (комплект) |
- |
2) компл. |
|
Паспорт |
Н8.Х.О1.ПС |
1 экз. |
|
Руководство по эксплуатации |
Н8.Х.О1.РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: 1) Наличие в зависимости от договора поставки. 2) Количество в зависимости от договора поставки и модификации машины. | ||
Сведения о методах измерений
приведены в разделе 5.4 «Принцип работы» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.62-005-84076327-2023 «Машины испытательные универсальные сервогидравлические HS. Технические условия».
Смотрите также
