Приборы тонкослойной хроматографии IATROSCAN MK-7s
| Номер в ГРСИ РФ: | 95953-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "SES GmbH (Ltd.) Analysesysteme", Германия |
Приборы тонкослойной хроматографии IATROSCAN MK-7s (далее - приборы) предназначены для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95953-25 | ||||||
| Действует | по 23.07.2030 | ||||||
| Наименование | Приборы тонкослойной хроматографии | ||||||
| Модель | IATROSCAN MK-7s | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 861a39fd-9db8-e347-103d-81e1a73fa47b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
SES GmbH – Analytical Systems, ГЕРМАНИЯ, Friedhofstrasse 7-9 D-55234 Bechenheim
Поверка
| Методика поверки / информация о поверке |
МП-242-2618-2025 Государственная система обеспечения единства измерений. Приборы тонкослойной хроматографии IATROSCAN MK-7s. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95953-25: Описание типа
2025-95953-25.pdf
Файл устарел
|
Скачать | 267.8 КБ | |
|
95953-25: Методика поверки
МП-242-2618-2025
2025-mp95953-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95953-25: Описание типа
2025-95953-25-1.pdf
|
Скачать | 267.8 КБ | |
|
95953-25: Методика поверки
МП-242-2618-2025
2025-mp95953-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Приборы тонкослойной хроматографии IATROSCAN MK-7s (далее - приборы) предназначены для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.
Описание
Принцип действия приборов основан на методе тонкослойной хроматографии на кварцевых стержнях.
Прибор представляет собой моноблок, внутри которого установлены пламенноионизационный детектор, блок привода кварцевых стержней и блок электроники.
Исследуемая проба, нанесенная тонким слоем на специально предназначенный для прибора кварцевый стержень, предварительно разделяется с помощью проявления растворителем в камере пробоподговки, входящей в комплект прибора. Стержень с пробой устанавливается в систему подачи прибора, которая с заданной скоростью подает его в детектор, который регистрирует сигналы от пространственно разделенных по стержню компонентов пробы. Возможна одновременная установка до 10 стержней в систему подачи.
Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение i-ChromStar.
Нанесение знака поверки на прибор и его пломбирование не предусмотрено.
Обозначение типа приборов и серийный номер в формате буквенно-цифрового обозначения наносятся на информационную табличку (шильд), расположенную на задней панели прибора, методом печати при её изготовлении.
Общий вид приборов приведен на рисунке 1. Вид шильда приведен на рисунке 2.
Место нанесения серийного номера

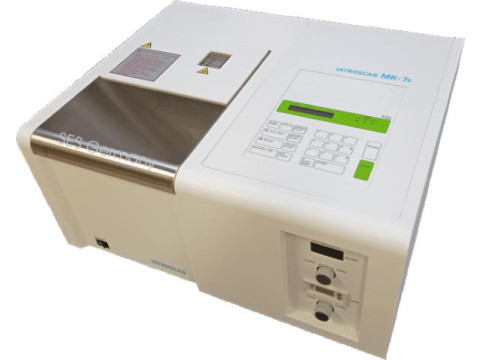

Рисунок 1 - Общий вид прибора тонкослойной хроматографии IATROSCAN MK-7s
Место нанесения обозначения типа
S/N:
IATROSCAN MK-7s
АСО2О322
Место нанесения знака утверждения типа
Input:
AC 110-240V | 50-60Hz 50VA
СС IATROSCAN
http:// www.iatroscan.eu
Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа прибора и серийным номером
Программное обеспечение
Приборы оснащены встроенным программным обеспечением и автономным программным обеспечением i-ChromStar (далее - ПО). Идентификационные данные автономного ПО приведены в таблице 1. Идентификационные данные встроенного ПО пользователю недоступны.
Автономное ПО выполняет следующие функции: управление работой прибора, сбор и обработку данных (включая количественный расчет и графическую обработку), а также сохранение данных.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
i-ChromStar |
|
Номер версии (идентификационный номер) ПО |
6.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующей цифры, принимающей значения от 0 до 9, которая описывает модификации ПО (обозначена буквой «х»). | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Отношение сигнал/шум (при вводе 1,0 мкл раствора гексадекана в хлористом метилене с объемной долей гексадекана 0,2 %) |
от 5 до 25 |
|
Относительное СКО выходного сигнала (по площади пика при вводе 1,0 мкл раствора гексадекана в хлористом метилене с объемной долей гексадекана 1 %), %, не более |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШхВ), мм, не более |
520x440x265 |
|
Масса, кг, не более |
25,5 |
|
Напряжение питания переменного тока частотой от 50 до 60 Гц, В |
от 110 до 240 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, oC - относительная влажность воздуха, %, не более |
от +17 до +28 75 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
Знак утверждения типа
наносится на заднюю панель прибора справа от информационной таблички (шильда) методом нанесения наклейки с изображением знака утверждения типа и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор тонкослойной хроматографии |
IATROSCAN MK-7s |
1 шт. |
|
Устройство для нанесения проб (автоспоттер) |
SES-A-4500 |
1 шт. |
|
Прибор тонкослойной хроматографии IATROSCAN МК^.Руководство по эксплуатации |
_ |
1 экз. |
|
Программное обеспечение i-CromStar. Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «Прибор тонкослойной хроматографии IATROSCAN MK-7s.
Руководство по эксплуатации», раздел 6-6 «Режим сканирования».
При использовании в сфере государственного регулирования обеспечения единства измерений приборы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Стандарт предприятия «Приборы тонкослойной хроматографии IATROSCAN MK-7s. SES GmbH-Analytical Systems», Германия.
