Манометры GR-40
| Номер в ГРСИ РФ: | 95954-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | CHANGZHOU GARIN METER CO., LTD., КИТАЙ |
Манометры GR-40 (далее по тексту - манометры) предназначены для измерений избыточного давления газов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95954-25 | |||||||||
| Действует | по 23.07.2030 | |||||||||
| Наименование | Манометры | |||||||||
| Модель | GR-40 | |||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fa5b6ea7-64e6-acd1-95d9-aaade0dd7f8d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
CHANGZHOU GARIN METER CO., LTD., КИТАЙ, 31 Danfeng Road, Jintan, Changzhou, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-563-2024 Государственная система обеспечения единства измерений. Манометры GR-40. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95954-25: Описание типа
2025-95954-25.pdf
Файл устарел
|
Скачать | 685.3 КБ | |
|
95954-25: Методика поверки
МП-563-2024
2025-mp95954-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95954-25: Описание типа
2025-95954-25-1.pdf
|
Скачать | 685.3 КБ | |
|
95954-25: Методика поверки
МП-563-2024
2025-mp95954-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Манометры GR-40 (далее по тексту - манометры) предназначены для измерений избыточного давления газов.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента - трубчатой пружины (трубки Бурдона).
Конструктивно манометры состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности шкалы манометра. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шкалу манометров способом термопечати.
Нанесение знака поверки на манометрах не предусмотрено.
Пломбирование манометров не предусмотрено.

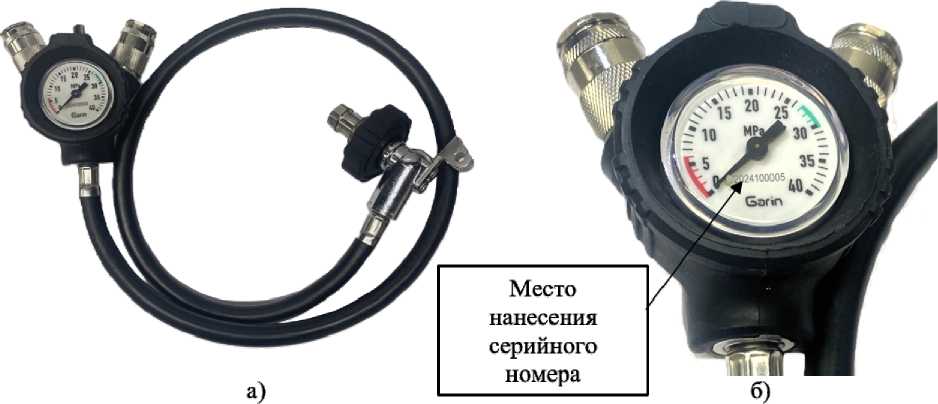

Общий вид манометров представлен на рисунке 1.
Рисунок 1 - Общий вид манометров: а) вид манометров с удлинительным шлангом и соединительным приспособлением; б) место нанесения серийного номера
Технические характеристики
Метрологические характеристики приведены в таблице 1, технические характеристики приведены в таблице 2.
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа |
от 7 до 30 |
|
Пределы допускаемой основной абсолютной погрешности измерений давления, МПа |
±0,6 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальной температуры измерений (от +15 °С до +25 °С), на каждые 10 °С, МПа |
±0,14 |
|
П р и м е ч а н и е - Основная и дополнительная погрешности измерений суммируются алгебраически. | |
Т а б л и ц а 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний, МПа |
от 0 до 40 |
|
Габаритные размеры 1), мм, не более: - длина - ширина - высота |
100 50 100 |
|
Масса 1), кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +35 °С), %, не более - атмосферное давление, кПа |
от -40 до +70 100 от 84 до 130 |
|
1) Указаны предельные значения габаритных размеров и массы, без учета удлинительного шланга и соединительного приспособления. | |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
29 000 |
|
П р и м е ч а н и е - При условии соблюдения правил монтажа и технического обслуживания, регламентируемого изготовителем. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр |
GR-40 |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе «Устройство и работа» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Q/XB 1229-2017 «Манометры. Стандарт предприятия CHANGZHOU GARIN METER CO., LTD. Техническая документация изготовителя».
