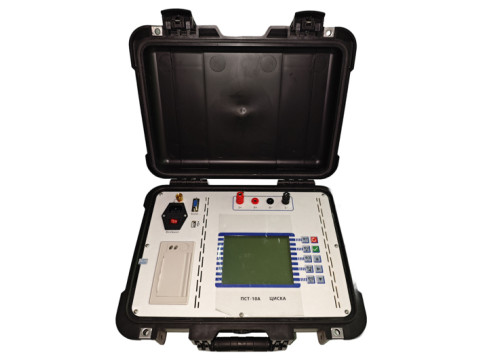

Микроомметры переносные ПСТ-10А
| Номер в ГРСИ РФ: | 95957-25 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО ЦИСКА, г. Новосибирск |
Микроомметры переносные ПСТ-10А (далее - микроомметры) предназначены для измерений электрического сопротивления постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95957-25 | ||||||
| Действует | по 23.07.2030 | ||||||
| Наименование | Микроомметры переносные | ||||||
| Модель | ПСТ-10А | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ef38ca6b-7a82-f9dd-2a00-90896d0fb0e6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО ЦИСКА, РОССИЯ, 630097, Новосибирская обл., г. Новосибирск, ул. Звездная, д. 4/1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-150-551-2025 Государственная система обеспечения единства измерений. Микроомметры переносные ПСТ-10А. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 95 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95957-25: Описание типа
2025-95957-25.pdf
Файл устарел
|
Скачать | 368.4 КБ | |
|
95957-25: Методика поверки
РТ-МП-150-551-2025
2025-mp95957-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95957-25: Описание типа
2025-95957-25-1.pdf
|
Скачать | 368.4 КБ | |
|
95957-25: Методика поверки
РТ-МП-150-551-2025
2025-mp95957-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Микроомметры переносные ПСТ-10А (далее - микроомметры) предназначены для измерений электрического сопротивления постоянного тока.
Описание
Микроомметры представляют собой портативные переносные приборы, выполненные в противоударном пластиковом кейсе. На лицевой панели микроомметров расположены разъемы для подключения измерительных проводов, клемма защитного заземления, разъем для подключения кабеля питания, монохромный дисплей, кнопки включения и управления, устройство для печати полученных результатов измерений, разъемы USB и RS232.
Микроомметры предназначены для измерения электрического сопротивления обмоток трансформаторов в энергетических системах.
Принцип действия микроомметров основан на измерении электрического сопротивления по четырехпроводной схеме. Во время измерения через токовые разъемы по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных разъемов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход микроомметра, где посредством аналого-цифрового преобразования рассчитывается значение сопротивления. Микроомметр имеет возможность, при каждом тесте, отображать и печатать все данные по трёхфазным обмоткам трансформатора, автоматически рассчитывать коэффициент несбалансированности фаз и выводить на экран/печать значения сопротивления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на верхнюю крышку микроомметров в месте, указанном на рисунке 2.
Общий вид микроомметров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 3.

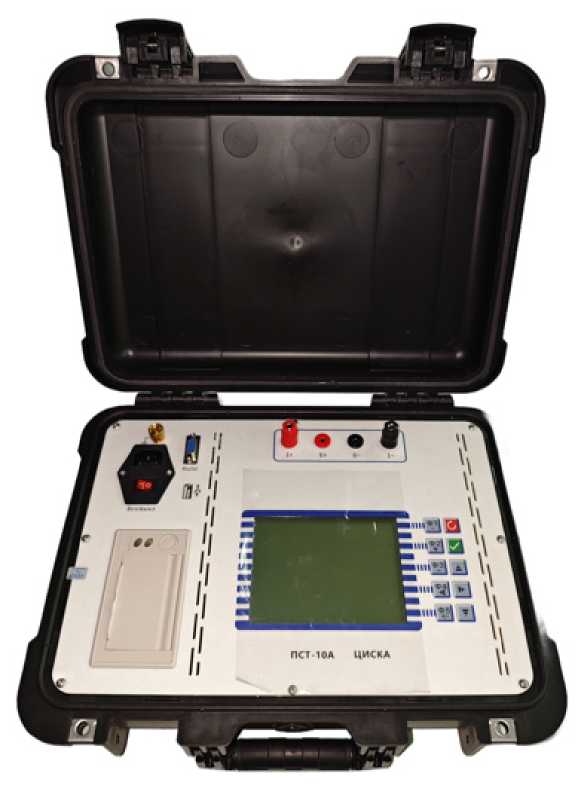

Рисунок 1 - Общий вид микроомметров переносных ПСТ-10А
Рисунок 2 - Место нанесения заводского номера
■S3 f '^а 'A
Место пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа

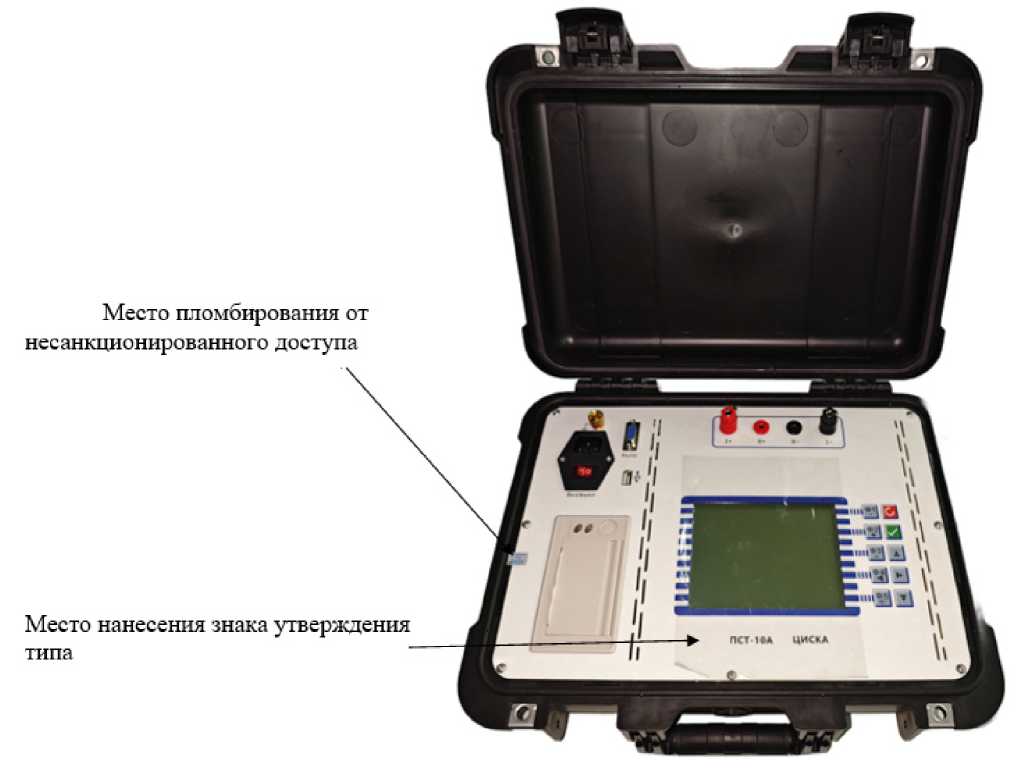

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) прибора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ZC205A |
|
Цифровой идентификатор ПО |
26a1e9ea39a4f820f6829bdbcc473e2c |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | |
|
Поддиапазоны измерений сопротивления постоянного тока, Ом |
Значения выходного тока, А |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, Ом |
|
от 0 до 0,01 |
10 |
±0,002-R+0,000002 |
|
от 0,01 до 0,10 |
10 |
±0,002-R+0,00002 |
|
от 0,10 до 0,25 |
10 |
±0,002-R+0,0002 |
|
от 0,05 до 0,10 |
5 |
±0,002-R+0,00002 |
|
от 0,1 до 1,0 |
5 |
±0,002-R+0,0002 |
|
от 0,2 до 1,0 |
1 |
±0,002-R+0,0002 |
|
от 1 до 10 |
1 |
±0,002-R+0,002 |
|
от 10 до 20 |
1 |
±0,002-R+0,02 |
|
от 1 до 10 |
0,2 |
±0,002-R+0,002 |
|
от 10 до 100 |
0,2 |
±0,002-R+0,02 |
|
от 10 до 100 |
0,02 |
±0,002-R+0,02 |
|
от 100 до 1000 |
0,02 |
±0,002-R+0,2 |
|
от 100 до 1000 |
0,002 |
±0,002-R+0,2 |
|
от 1000 до 10000 |
0,002 |
±0,002-R+2 |
|
от 10000 до 30000 |
0,002 |
±0,002-R+20 |
|
R -значение сопротивления постоянного тока, измеренное микроомметром, Ом | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % |
от -10 до +50 от 30 до 85 |
|
Параметры электрического питания, В - напряжение переменного тока - напряжение постоянного тока |
от 85 до 264 от 120 до 373 |
|
Габаритные размеры, мм |
430x330x300 |
|
Масса, кг |
11 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на верхнюю панель микроомметра в месте, указанном на рисунке 3, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Микроомметр переносной |
ПСТ-10А |
1 |
|
Паспорт |
ПСТ-10А ПС |
1 |
|
Руководство по эксплуатации |
ПСТ-10А РЭ |
1 |
Сведения о методах измерений
приведены в пункте 3 «Использование по назначению» руководства по эксплуатации ПСТ-10А РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Микроомметр переносной ПСТ-10А. Технические условия. ТУ 26.51.43-005-497559742024
