Счетчики воды турбинные СВТ
| Номер в ГРСИ РФ: | 95959-25 |
|---|---|
| Производитель / заявитель: | ООО "Пензапромарматура", г. Пенза |
|
95959-25: Описание типа
2025-95959-25-1.pdf
|
Скачать | 655.2 КБ |
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема холодной воды в напорных трубопроводах систем водоснабжения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95959-25 | |||||||||
| Действует | по 23.07.2030 | |||||||||
| Наименование | Счетчики воды турбинные | |||||||||
| Модель | СВТ | |||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 301d11e6-ea83-a478-f942-a3f35fcca417 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Пензапромарматура», РОССИЯ, 440015, г. Пенза, ул. Аустрина, д. 143А, оф. 6
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.1012-2022 Государственная система обеспечения единства измерений. Счетчики воды турбинные СВТ. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 152 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95959-25: Описание типа
2025-95959-25.pdf
Файл устарел
|
Скачать | 655.2 КБ | |
|
95959-25: Описание типа
2025-95959-25-1.pdf
|
Скачать | 655.2 КБ |
Описание типа
Назначение
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема холодной воды в напорных трубопроводах систем водоснабжения.
Описание
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик. Счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством. На счетном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объема в м3.
Счетчики изготавливаются под торговой маркой «КИПИКА», принадлежащей ООО «Пензапромарматура».
Счетчики выпускаются в исполнениях, отличающихся диаметром условного прохода.
Пример записи счетчика при заказе:
Счетчик воды турбинный СВТ-X,
где Х - диаметр условного прохода, Ду, мм.
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры счетчика.
Знак поверки наносится на пломбу.
Заводской номер в виде цифро-буквенного обозначения, состоящего из сочетания букв русского алфавита и арабских цифр, наносится на шильдик, расположенный на одном из фланцев счетчика, методом лазерной гравировки.
Общий вид счетчиков с указанием мест нанесения знака поверки, знака утверждения типа, заводского номера и торговой марки приведен на рисунках 1 и 2.
Место пломбировки и место нанесения знака поверки

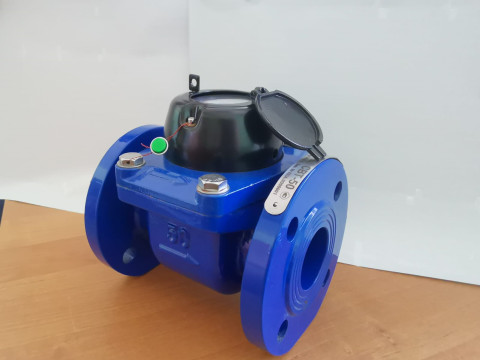

Рисунок 1 - Общий вид счетчиков
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения торговой
________марки________
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Диаметр условного прохода, Ду, мм |
50 |
65 |
80 |
100 |
|
Объемный расход воды, м3/ч: - минимальный qmin - переходный qt - номинальный qn - максимальный qmax - порог чувствительности, не более |
0,45 0,8 40 50 0,15 |
0,75 1,26 63 78,75 0,25 |
0,78 1,26 63 78,75 0,4 |
1,25 2,0 100 125 0,6 |
|
Пределы допускаемой относительной погрешности измерений объема, %: - в диапазоне от qt до qmax - в диапазоне от qmin до qt |
±2,0 ±5,0 | |||
Таблица 2 - Габаритные размеры и масса
|
Ду, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
50 |
205 |
175 |
230 |
11 |
|
65 |
205 |
190 |
240 |
12 |
|
80 |
230 |
205 |
295 |
15 |
|
100 |
255 |
230 |
310 |
17 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Емкость счетного устройства, м3 |
999999,999 |
|
Цена наименьшего деления счетного устройства, м3 |
0,001 |
|
Рабочая среда - вода, протекающая в заполненных напорных трубопроводах, со следующими характеристиками: - диапазон температур, °С - максимальное рабочее давление, МПа |
от +5 до +50 1,6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +50 80 от 84 до 106,7 |
Знак утверждения типа
наносится на шильдик, расположенный на одном из фланцев счетчика, методом лазерной гравировки, и верхнюю часть титульного листа паспорта типографским способом.
Комплектность
Комплектность счетчиков приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды турбинный |
СВТ |
1 шт. |
|
Счетчик воды турбинный СВТ. Паспорт |
26.51.63-015-53719263 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Эксплуатация и монтаж» документа 26.51.63-015-53719263 ПС «Счетчик воды турбинный СВТ. Паспорт»
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-015-53719263-2024 Счетчики воды турбинные СВТ. Технические условия.
