Полуприцепы-цистерны KASSBOHRER STB
| Номер в ГРСИ РФ: | 95964-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Фирма "Kassbohrer Fahrzeugwerke GmbH", Германия |
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95964-25 | ||||||||||||
| Наименование | Полуприцепы-цистерны | ||||||||||||
| Модель | KASSBOHRER STB | ||||||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b661cb60-5a97-5231-4d1f-a1dd9765ce7c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Kassbohrer Fahrzeugwerke GmbH, ТУРЦИЯ, Meşelik Mevki Adliye Koyu 54010 Adapazarı
Поверка
| Методика поверки / информация о поверке |
РТ-МП-182-208-2025 Государственная система обеспечения единства измерений. Полуприцепы-цистерны KASSBOHRER STB. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95964-25: Описание типа
2025-95964-25.pdf
Файл устарел
|
Скачать | 422.7 КБ | |
|
95964-25: Методика поверки
РТ-МП-182-208-2025
2025-mp95964-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95964-25: Описание типа
2025-95964-25-1.pdf
|
Скачать | 422.7 КБ | |
|
95964-25: Методика поверки
РТ-МП-182-208-2025
2025-mp95964-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на информационную табличку и раму шасси в виде буквенно-цифрового обозначения ударным методом.
К данному типу относятся полуприцепы-цистерны KASSBOHRER STB с заводскими номерами WKVDAN50300061329, WKVDAN50300061050, WKVDAN50300061358.

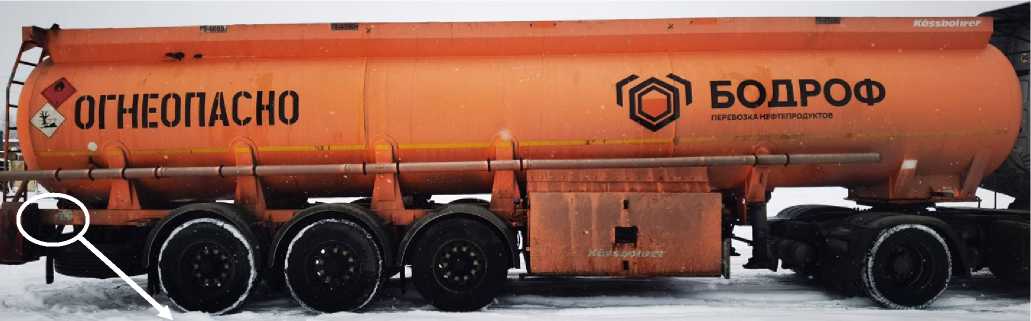

О бщий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны KASSBOHRER STB и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине методом давления, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
WKVDAN503 00061329 |
WKVDAN50 300061050 |
WKVDAN503 00061358 |
|
Номинальная вместимость, дм3 |
31000 | ||
|
Действительная вместимость 1-й секции, дм3 |
7660 |
7670 |
7650 |
|
Действительная вместимость 2-й секции, дм3 |
4880 |
4880 |
4900 |
|
Действительная вместимость 3-й секции, дм3 |
6700 |
6700 |
6710 |
|
Действительная вместимость 4-й секции, дм3 |
4860 |
4850 |
4880 |
|
Действительная вместимость 5-й секции, дм3 |
6720 |
6750 |
6750 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
9000 |
|
Длина, мм, не более |
13000 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2450 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
KASSBOHRER STB |
1 шт. |
|
Запасные части, инструменты и пр инадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
