Счетчики холодной и горячей воды турбинные ВДТ
| Номер в ГРСИ РФ: | 95969-25 |
|---|---|
| Производитель / заявитель: | NINGBO NORMANT METER CO., LTD, КИТАЙ |
|
95969-25: Описание типа
2025-95969-25-1.pdf
|
Скачать | 350.5 КБ |
Счетчики холодной и горячей воды турбинные ВДТ предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95969-25 | |||||||||||||||
| Действует | по 25.07.2030 | |||||||||||||||
| Наименование | Счетчики холодной и горячей воды турбинные | |||||||||||||||
| Модель | ВДТ | |||||||||||||||
| Модификации |
ВДТ1-234, где 1-обозначение применения: "Х"- для холодной воды, "Г"- для холодной и горячей воды. 2-диаметр условного прохода в мм: 40, 50, 65, 80, 100, 125, 150 3-импульсный выход: "И"-есть, "-"-нет 4-индекс: "М"- присваивается изготовителем, "-"- присваивается изготовителем |
|||||||||||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 745d9e14-e1a7-0204-4dc9-f7b0c8d24863 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
NINGBO NORMANT METER CO., LTD, КИТАЙ, No. 20, Xingye road, Yangming Sci&Tech park Yuyao, 315400
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.1012-2022 Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95969-25: Описание типа
2025-95969-25.pdf
Файл устарел
|
Скачать | 350.5 КБ | |
|
95969-25: Описание типа
2025-95969-25-1.pdf
|
Скачать | 350.5 КБ |
Описание типа
Назначение
Счетчики холодной и горячей воды турбинные ВДТ предназначены для измерений объема холодной и горячей воды, протекающей по трубопроводу.
Описание
Принцип действия счетчиков холодной и горячей воды турбинных ВДТ (далее - счетчики) основан на измерении числа оборотов турбинки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в нижнюю часть измерительной камеры и приводит во вращение турбинку и закрепленную на ней ведущую магнитную муфту. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфты передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов турбинки в показания отсчетного устройства в м3.
Конструктивно счетчики состоят из корпуса, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объёма.
Счетчики устанавливаются в трубопроводе в горизонтальном или в вертикальном положениях, что соответствует при установке в горизонтальном положении (циферблатом вверх) метрологическому классу В, а в вертикальном положении - классу А по ГОСТ Р 50193.1-92.
Счетчики выпускаются в следующих модификациях:
ВДТХ - счетчики холодной воды, предназначенные для измерений объема холодной воды;
ВДТГ - счетчики холодной и горячей воды, предназначенные для измерений объема холодной и горячей воды.
У счетчиков модификации ВДТХ цвет корпуса - синий, а у счетчиков модификации ВДТГ - красный.
Счетчики могут изготавливаться с импульсным выходом для дистанционного съема показаний и имеют обозначение (И) в маркировке. При отсутствии импульсного выхода в маркировке счетчиков обозначение (И) не указывается.
Счетчики маркируются следующим образом:
ВДТ
Таблица 1 - Структура условного обозначения

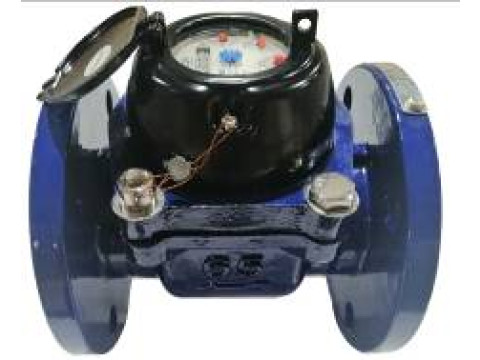

Рисунок 1 - Общий вид счетчиков модификации ВДТХ

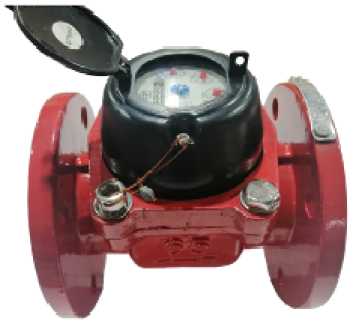

Рисунок 2 - Общий вид счетчиков модификации ВДТГ
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение применения |
Х |
Для холодной воды |
|
Г |
Для холодной и горячей воды | ||
|
2 |
Диаметр условного прохода |
40 |
Диаметр условного прохода 40 мм |
|
50 |
Диаметр условного прохода 50 мм | ||
|
65 |
Диаметр условного прохода 65 мм | ||
|
80 |
Диаметр условного прохода 80 мм | ||
|
100 |
Диаметр условного прохода 100 мм | ||
|
125 |
Диаметр условного прохода 125 мм | ||
|
150 |
Диаметр условного прохода 150 мм | ||
|
3 |
Импульсный выход |
И |
Есть |
|
_ |
Нет | ||
|
4 |
Индекс |
М |
Присваивается изготовителем |
|
_ |
Общий вид счетчиков представлен на рисунках 1 и 2.

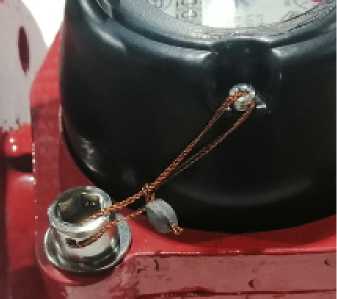

Пломбирование счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, навешиваемую на винт крепления крышки измерительной камеры с применением проволоки, пропущенную сквозь отверстие в металлическом кольце, которое соединяет корпус и счетный механизм, и отверстие в головке защитного болта, который ограничивает доступ к регулировочному механизму.
Схема пломбирования счетчиков от несанкционированного доступа, обозначение места
нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

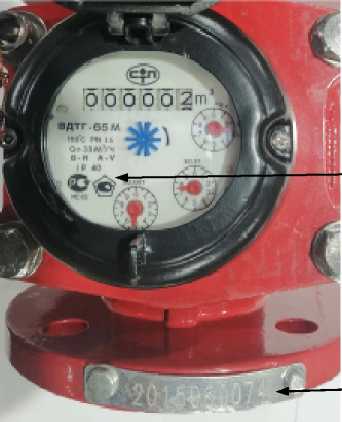

Заводской номер счетчиков, состоящий арабских цифр, наносится на маркировочную табличку, установленную на фланец со стороны счетного механизма. Знак утверждения типа наносится на лицевую часть счетного устройства методом лазерной печати. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 4 - Место нанесения знака утверждения типа и заводского номера счетчиков
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
Диаметр условного прохода |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
Наименьший расход воды, Qmin, м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
0,4 0,2 |
1,6 0,6 |
2,8 1,05 |
4,8 1,8 |
7,2 2,7 |
8,0 3,0 |
17,2 6,45 |
|
Переходный расход воды, Qt , м3/ч - класс А (вертикальная установка) - класс В (горизонтальная установка) |
1,0 0,8 |
6,0 4,0 |
10,5 7,0 |
18,0 12,0 |
27,0 18,0 |
30,0 20,0 |
64,5 43,0 |
|
Номинальный расход воды, Qn, м3/ч |
10 |
20 |
35 |
60 |
90 |
100 |
215 |
|
Наибольший расход воды, Qmax, м3/ч |
20 |
40 |
70 |
120 |
180 |
200 |
430 |
|
Пределы допускаемой относительной погрешности счетчиков, %, в диапазоне расходов: Qmin < Q < Qt Qt < Q < Qmax |
±5 ±2 | ||||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики | ||||||
|
Диаметр условного прохода |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
|
Наибольшее рабочее давление воды, МПа, не более |
1,6 | ||||||
|
Порог чувствительности, м3/ч, не более |
0,07 |
0,50 |
0,50 |
0,60 |
0,90 |
1,20 |
1,30 |
|
Вес одного импульса, л/имп (м3/имп) |
100 (0,1) |
1000 (1,0) | |||||
|
Цена деления младшего разряда, м3 |
0,0005 |
0,002 | |||||
|
Емкость счетного механизма, м3 |
999999 | ||||||
|
Диапазон рабочих температур воды, °С - для счетчиков ВДТХ - для счетчиков ВДТХ-М, ВДТХ-И - для счетчиков - для счетчиков ВДТГ, ВДТГ-М, |
от +5 до +40 от +5 до +50 от +5 до +90 | ||||||
|
Наименование характеристики |
Значение характеристики | ||||||
|
ВДТГ-ИМ | |||||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
200 165 215 |
200 165 215 |
200 185 225 |
225 200 280 |
250 220 290 |
250 250 300 |
300 280 320 |
|
Масса, кг, не более |
12 |
12 |
13 |
16 |
18 |
20 |
38 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды при плюс 40 °С, %, не более |
от +5 до +60 80 | ||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на лицевую часть счетного механизма счетчиков методом лазерной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Счетчик холодной и горячей воды турбинный |
ВДТ |
1 |
|
Руководство по эксплуатации (поставляется по заказу) |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Монтажный комплект (поставляется по заказу) |
_ |
1 |
Сведения о методах измерений
приведены в разделе 3 «Устройство и принцип работы счетчиков» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия NINGBO NORMANT METER CO., LTD, Китай
