Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21
| Номер в ГРСИ РФ: | 95972-25 |
|---|---|
| Производитель / заявитель: | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21 (далее - система) предназначена для измерений крутящего момента силы, напряжения постоянного тока и формирования на основе полученных данных сигналов управления технологическими процессами, а также для регистрации и отображения результатов измерений и расчетных величин.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95972-25 | ||||||
| Наименование | Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21 | ||||||
| Приказы |
№1506 от
25.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ae2aa75e-6993-50bc-334a-ac1a72132dc4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПКЦ СИСТЕМЫ ТРИАЛ», РОССИЯ, 140004, Московская обл., г. Люберцы пр-кт Октябрьский, д. 411, лит. Т, помещ. 4-6, эт. 1
Поверка
| Методика поверки / информация о поверке |
МП-625-2024 Государственная система обеспечения единства измерений. Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21. Методика поверки
(с 25.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
95972-25: Описание типа
2025-95972-25.pdf
|
Скачать | 270.8 КБ | |
|
95972-25: Методика поверки
МП-625-2024
2025-mp95972-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21 (далее - система) предназначена для измерений крутящего момента силы, напряжения постоянного тока и формирования на основе полученных данных сигналов управления технологическими процессами, а также для регистрации и отображения результатов измерений и расчетных величин.
Описание
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК напряжения постоянного тока.
Измерительные каналы крутящего момента силы состоят из первичных и вторичных преобразователей. Первичный преобразователь представляет собой вал с наклеенными тензорезисторами и модуль телеметрический, посредством которых измеряемый крутящий момент силы преобразуется в аналоговый электрический сигнал. Аналоговые сигналы (сила постоянного тока) от модуля телеметрического поступают на вторичный преобразователь (БНП-Е), а затем в стойку управления для цифрового преобразования с последующим вычислением ПЭВМ значений измеряемого крутящего момента силы. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов. В составе системы 18 ИК крутящего момента силы, каждый из которых работает в настраиваемом диапазоне измерений.
Измерительные каналы постоянного электрического напряжения состоят из преобразователя БНП-Е, аналоговые сигналы от которого поступают в стойку управления для цифрового преобразования с последующим вычислением ПЭВМ значений измеряемого напряжения постоянного тока. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Общий вид стойки управления системы, места нанесения знака утверждения типа представлены на рисунке 1.
К данному типу средств измерений относится система с заводским номером 01.
Заводской номер системы состоит из арабских цифр и наносится на корпус стоки управления в виде наклейки.
Общий вид компонентов системы представлен на рисунках 1-3.
Защита от несанкционированного доступа предусмотрено в виде специального замка на дверце стойки управления, запираемого ключом в соответствии с рисунком 4.
Нанесение знака поверки на систему не предусмотрено.
Место нанесения знака утверждения типа и заводского номера системы

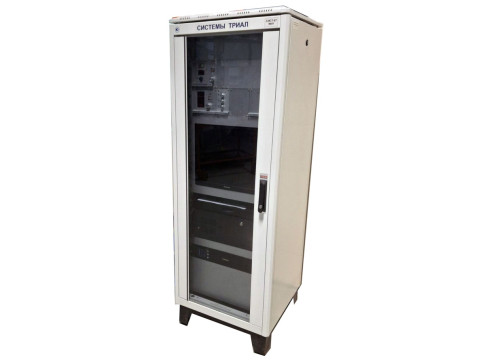

Рисунок 1 - Общий вид стойки управления СТ632.30.00.000

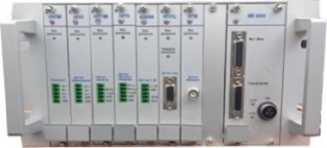

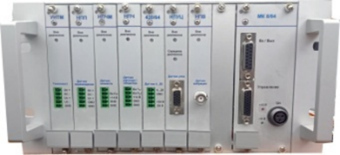

Рисунок 3 - Общий вид блока нормирующих преобразователей СТ011.90.00.000-Х

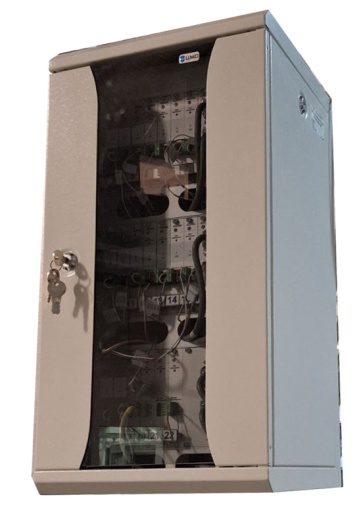

Рисунок 2 - Общий вид шкафа измерительного СТ632.50.00.000
Рисунок 4 - Внешний вид замка на дверце стойки управления
Программное обеспечение
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
GarisGrad.dll |
GarisAspf.dll |
Gari sInterpreter. dll |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.0.0.147 |
0.0.0.147 |
0.0.0.148 |
|
Цифровой идентификатор ПО |
1f4635a21a99f1273 dff5e796bee6ff9 |
194871dff7167e72203 291337 7f6a8a0 |
1b81ee91d1a68a1b6f 6f04c06b434198 |
|
Другие идентиф икационные данные, если имеются |
Библиотека фильтрации, градуировочных расчетов |
Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала |
Библиотека формул вычисляемых каналов |
СПО Гарис обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MSWindows» при каждом включении, которая в свою очередь синхронизирует время с доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений крутящего момента силы, Н^м (настраиваемый)1) |
от -10 до 10 от -20 до 20 от -40 до 40 от -70 до 70 от -130 до 130 от -240 до 240 от - 400 до 400 |
|
Пределы допускаемой приведенной погрешности измерений настраиваемого диапазона измерений крутящего момента силы, % |
±2 |
|
Диапазон измерений постоянного электрического напряжения, В |
от - 10 до 10 |
|
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % |
±0,2 |
|
1) - Сведения о настраиваемом диапазоне измерений крутящего момента силы приведены в формуляре измерительной системы | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры стойки управления (длинахширинахвысота), мм, не более |
600x600x1700 |
|
Габаритные размеры шкафа измерительного (длинахширинахвысота), мм, не более |
400x400x600 |
|
Масса стойки управления, кг, не более |
145 |
|
Масса шкафа измерительного, кг, не более |
12 |
|
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность, %, не более |
от +10 до +30 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на стойку управления в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21 в составе: |
- | |
|
Стойка управления |
СТ632.30.00.000 |
1 шт. |
|
Шкаф измерительный |
СТ632.50.00.000 |
1 шт. |
|
Блок БНП-Е |
СТ011.90.00.000-07 |
2 шт. |
|
Блок БНП-Е |
СТ011.90.00.000-05 |
1 шт. |
|
Руководство по эксплуатации |
СТ632.20.00.000 РЭ |
1 экз. |
|
Формуляр |
СТ632.20.00.000 ФО |
1 экз. |
|
Установка для градуировки ИК момента силы |
СТ2401.00.00.000 |
1 шт. |
Сведения о методах измерений
приведены в разделе «2 Использование по назначению документа СТ632.20.00.000 РЭ «Система измерительная СИСТ-67 для стендовых испытаний валов трансмиссии МС-21. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
