Ключи моментные предельные KING TONY
| Номер в ГРСИ РФ: | 95989-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "KING TONY TOOLS CO., LTD.", Тайвань |
Ключи моментные предельные KING TONY (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой или с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95989-25 | ||||||||||||||||||
| Действует | по 29.07.2030 | ||||||||||||||||||
| Наименование | Ключи моментные предельные | ||||||||||||||||||
| Модель | KING TONY | ||||||||||||||||||
| Модификации |
KING TONY 34512-2DG KING TONY 34522-3DG KING TONY 3485G-2DB KING TONY 3465G-1FB KING TONY 34462-3DG |
||||||||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 73442fbd-2989-8d7a-3dec-bfd4746fd472 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
KING TONY TOOLS CO., LTD., ТАЙВАНЬ (КИТАЙ), 216, MING CHUAN ROAD, TAICHUNG
Поверка
| Методика поверки / информация о поверке |
МП АПМ 21-24 Государственная система обеспечения единства измерений. Ключи моментные предельные KING TONY. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (75%) |
| Неуспешных поверок (СИ непригодно) | 3 (25 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
95989-25: Описание типа
2025-95989-25.pdf
Файл устарел
|
Скачать | 210.9 КБ | |
|
95989-25: Методика поверки
МП АПМ 21-24
2025-mp95989-25.pdf
Файл устарел
|
Скачать | 874.2 КБ | |
|
95989-25: Описание типа
2025-95989-25-1.pdf
|
Скачать | 210.9 КБ | |
|
95989-25: Методика поверки
МП АПМ 21-24
2025-mp95989-25-1.pdf
|
Скачать | 874.2 КБ |
Описание типа
Назначение
Ключи моментные предельные KING TONY (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой или с правой и левой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы, при достижении заранее установленного значения крутящего момента силы, срабатывает предельный механизм и ключ издает четко слышимый щелчок.
Конструктивно ключи состоят из корпуса, рукоятки и предустановленной при производстве несменной насадкой или присоединительным разъемом. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют три варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций KING TONY 34462-3DG, в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций KING TONY 34522-1DG, KING TONY 34522-3DG, KING TONY 34512-4DG, KING TONY 34512-2DG и в виде съемной насадки с жестко прикреплённым торцевым присоединительным квадратом для модификаций KING TONY 3445G-1FB, KING TONY 3465G-1FB, KING TONY 3465G-2FB, KING TONY 3465G-3FB, KING TONY 3485G-1DB, KING TONY 3485G-2DB.
Ключи модификаций KING TONY 3465G-3FB выполнены в виде двух составных частей, которые соединяются между собой при помощи пружинного фиксатора.
Ключи модификаций KING TONY 3485G-1DB, KING TONY 3485G-2DB выполнены в виде трех составных частей, также соединяющихся между собой при помощи пружинного фиксатора.
К указанному типу относятся ключи моментные предельные модификаций KING TONY 34462-3DG, KING TONY 34512-2DG, KING TONY 34512-4DG, KING TONY 34522-1DG, KING TONY 34522-3DG, KING TONY 3445G-1FB, KING TONY 3465G-1FB, KING TONY 3465G-2FB, KING TONY 3465G-3FB, KING TONY 3485G-1DB, KING TONY 3485G-2DB.
Ключи выпускаются в 11 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
В модификациях ключей KING TONY 34462-3DG, имеющих возможность работы против часовой стрелки, смена направления нагружения не приводит к смене направления деформации предельного механизма.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в числовом формате наносится методом гравировки на боковую сторону корпуса ключа для модификаций KING TONY 34462-3DG, KING TONY 34512-2DG, KING TONY 34512-4DG, KING TONY 34522-1DG, KING TONY 34522-3DG, KING TONY 3445G-1FB, KING TONY 3465G-3FB, KING TONY 3485G-1DB, KING TONY 3485G-2DB, в буквенно-числовом формате для модификаций KING TONY 3465G-1FB, KING TONY 3465G-2FB.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 8.
Общий вид места нанесения заводского номера представлен на рисунках 9, 10.

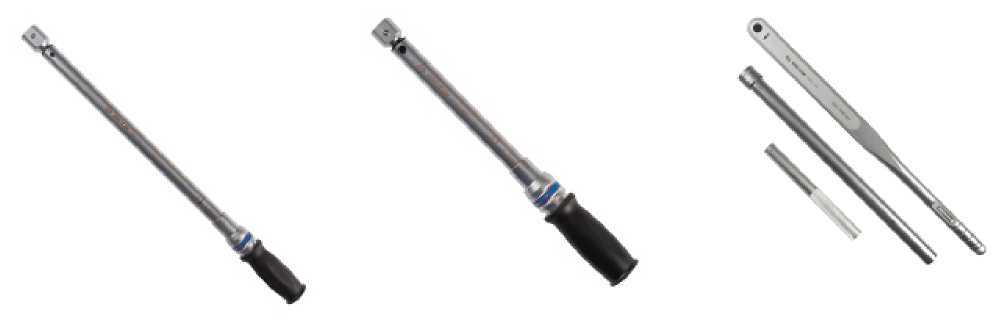

Рисунок 1 - Общий вид Рисунок 2 - Общий вид Рисунок 3 - Общий вид ключей моментных ключей моментных ключей моментных
предельных KING TONY модификаций KING TONY 34512-4DG, KING TONY 34512-2DG
предельных KING TONY модификаций KING TONY 3485G-1DB
предельных KING TONY модификаций KING TONY 34522-1DG, KING TONY 34522-3DG
Рисунок 4 - Общий вид ключей моментных

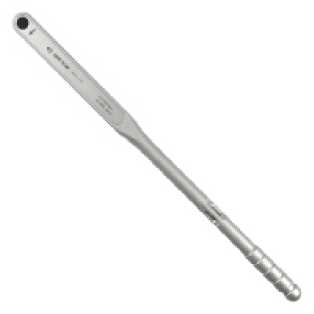

Рисунок 5 - Общий вид ключей моментных предельных KING TONY модификаций KING TONY 3445G-1FB

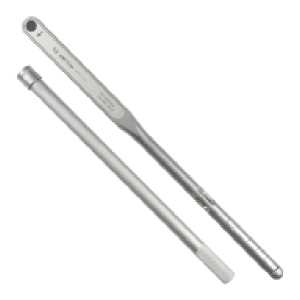

Рисунок 6 - Общий вид ключей моментных
предельных KING TONY модификаций KING TONY 3485G-2DB
предельных KING TONY модификации KING TONY 3465G-2FB, KING TONY
3465G-1FB

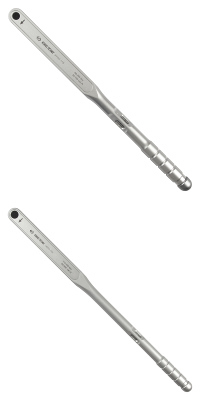

Рисунок 7 - Общий вид ключей моментных предельных KING TONY модификаций KING TONY 3465G-3FB

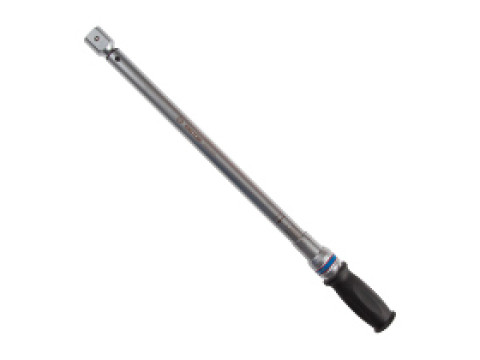

Рисунок 8 - Общий вид ключей моментных предельных KING TONY модификации

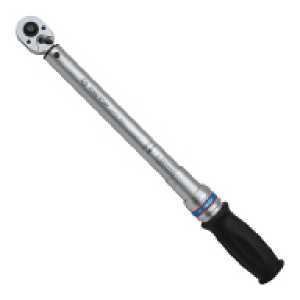

KING TONY 34462-3DG

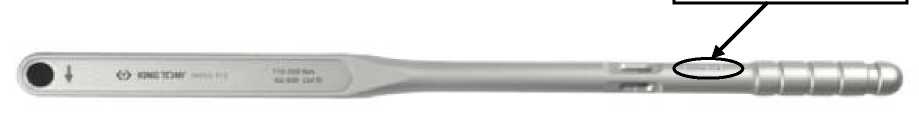

Место нанесения заводского номера
Рисунок 9 - Общий вид места нанесения заводского номера для модификаций KING TONY 34522-1DG, KING TONY 34522-3DG, KING TONY 34512-4DG, KING TONY 34512-2DG, KING TONY 34462-3DG

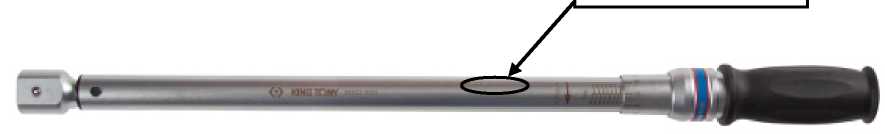

Место нанесения заводского номера
Рисунок 10 - Общий вид места нанесения заводского номера для модификаций KING TONY 3445G-1FB, KING TONY 3465G-1FB, KING TONY 3465G-2FB, KING TONY 3465G-3FB, KING TONY 3485G-1DB, KING TONY 3485G-2DB
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
KING TONY 34522-3DG |
от 60 до 340 |
2 |
±3 |
|
KING TONY 3445G-1FB |
от 40 до 200 |
5 | |
|
KING TONY 3465G-1FB |
от 110 до 550 |
10 |
Продолжение таблицы 1
|
KING TONY 3465G-2FB |
от 140 до 760 |
10 | |
|
KING TONY 3465G-3FB |
от 200 до 1000 |
10 | |
|
KING TONY 3485G-1DB |
от 600 до 1500 |
25 | |
|
KING TONY 3485G-2DB |
от 750 до 2000 |
50 | |
|
KING TONY 34512-2DG |
от 4 до 20 |
0,1 |
±4 |
|
KING TONY 34512-4DG |
от 10 до 60 |
0,5 | |
|
KING TONY 34522-1DG |
от 20 до 100 |
0,5 | |
|
KING TONY 34462-3DG |
от 20 до 100 |
0,5 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата / прямоугольника, мм (дюйм) |
Масса, кг, не более |
Длина, мм, не более |
|
KING TONY 34462-3DG |
12,7 (1/2) |
1,350 |
435 |
|
KING TONY 34512-2DG |
9x12 |
0,728 |
306 |
|
KING TONY 34512-4DG |
9x12 |
0,743 |
306 |
|
KING TONY 34522-1DG |
14x18 |
1,410 |
430 |
|
KING TONY 34522-3DG |
14x18 |
1,765 |
590 |
|
KING TONY 3445G-1FB |
12,7 (1/2) |
1,500 |
563 |
|
KING TONY 3465G-1FB |
19,1 (3/4) |
3,000 |
827 |
|
KING TONY 3465G-2FB |
19,1 (з/4) |
3,000 |
827 |
|
KING TONY 3465G-3FB |
19,1 (3/4) |
3,800 |
1413* |
|
KING TONY 3485G-1DB |
25,4 (1) |
10,900 |
1615* |
|
KING TONY 3485G-2DB |
25,4 (1) |
16,300 |
2370* |
|
* - длина ключа в собранном виде | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С |
от +15 до +35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, цикл |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
KING TONY |
1 шт. |
|
Кейс пластиковый |
- |
1 шт. |
|
Поверочный сертификат завода-изготовителя |
- |
1 экз. |
|
Руководство по эксплуатации (технический паспорт) |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
Сведения о методах измерений
приведены в разделе 9 «Использование»:
|
«Руководство по эксплуатации (технический паспорт). KING TONY 34512-2DG.»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 34512-4DG»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 34522-1DG»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 34522-3DG»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 34462-3DG»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3445G-1FB»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3465G-2FB»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3465G-3FB»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3485G-1DB.»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3485G-2DB»; |
Ключи |
моментные |
предельные |
|
«Руководство по эксплуатации (технический паспорт). KING TONY 3465G-1FB»; |
Ключи |
моментные |
предельные |
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные KING TONY».
