Сигнализаторы загазованности ГТР-1
| Номер в ГРСИ РФ: | 95993-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «Газтехрешения», г. Орехово-Зуево |
Сигнализаторы загазованности ГТР-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля (измерения) концентраций метана (СН4), пропана (СзШ), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдаче светового и/или звукового сигналов о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95993-25 | |||||||||||||||
| Действует | по 29.07.2030 | |||||||||||||||
| Наименование | Сигнализаторы загазованности | |||||||||||||||
| Модель | ГТР-1 | |||||||||||||||
| Модификации |
ГТР-1-1 ГТР-1-2 ГТР-1-3 ГТР-1-4 |
|||||||||||||||
| Приказы |
№1524 от
29.07.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a1353ea6-faa1-14fe-231a-6123d017f8c1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Газтехрешения», РОССИЯ, 142600, Московская обл., г. Орехово-Зуево, ш. Ликинское, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-545-2025 Государственная система обеспечения единства измерений. Сигнализаторы загазованности ГТР-1. Методика поверки
(с 29.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95993-25: Описание типа
2025-95993-25.pdf
Файл устарел
|
Скачать | 214.2 КБ | |
|
95993-25: Методика поверки
МП-545-2025
2025-mp95993-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95993-25: Описание типа
2025-95993-25-1.pdf
|
Скачать | 214.2 КБ | |
|
95993-25: Методика поверки
МП-545-2025
2025-mp95993-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сигнализаторы загазованности ГТР-1 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля (измерения) концентраций метана (СН4), пропана (С3Н8), оксида углерода (СО) в воздухе рабочей зоны, жилых, бытовых, административных и общественных помещений, и выдаче светового и/или звукового сигналов о превышении установленных пороговых значений.
Описание
Сигнализаторы представляют собой стационарные автоматические средства измерений непрерывного действия, которые состоят из чувствительного элемента, органов обработки сигнала и сигнализации (БИС). Конструктивно сигнализаторы выполнены в виде единого блока в корпусе с электронной платой, блоком питания и чувствительными элементами.
Принцип действия сигнализаторов основан на преобразовании сигналов изменения сопротивления полупроводникового сенсора (для СН4 и С3Н8) или электрического сигнала электрохимического сенсора (для СО) при изменении концентрации контролируемого газа.
Сигнализаторы выпускаются в четырех модификациях, которые отличаются определяемыми компонентами и типом сенсора:
- ГТР-1-1 - полупроводниковый сенсор, определяемый компонент - метан (СН4);
- ГТР-1-2 - полупроводниковый сенсор, определяемый компонент - пропан (С3Н8);
- ГТР-1-3 - электрохимический сенсор, определяемый компонент - оксид углерода (СО);
- ГТР-1-4 - полупроводниковый и электрохимический сенсоры, определяемые компоненты - метан (СН4) и оксид углерода (СО).
Сигнализаторы обеспечивают непрерывное измерение концентрации определяемых компонентов в воздухе и выдачу светового и звукового сигналов.
Способ отбора пробы - диффузионный.
Внешний вид сигнализаторов, место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Серийные номера, состоящие из арабских цифр, наносятся на идентификационную табличку, закрепленную на задней стороне сигнализатора, типографским способом (рисунок 3).
Знак поверки наносится на боковую сторону сигнализатора в виде наклейки (рисунок 2).
Защита от несанкционированных вмешательств предусмотрена с помощью пломбы в виде наклейки на отверстие под шуруп.

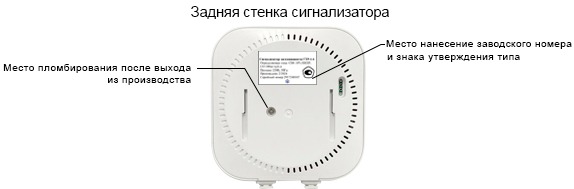

Место размещения пломбы
Место размещения идентификационной таблички со знаком утверждения типа

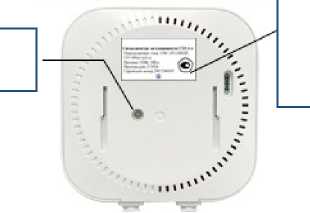

а) Вид сигнализатора загазованности ГТР-1 сзади

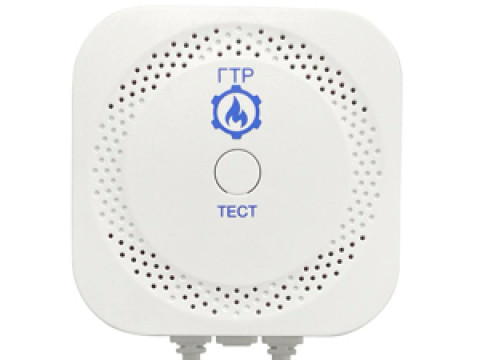

б) Вид сигнализатора загазованности ГТР-1 спереди
Рисунок 1 - Общий вид сигнализаторов загазованности ГТР-1
Рисунок 2 Вид сигнализаторов загазованности Рисунок 3 - Идентификационная табличка ГТР-1 сбоку
Программное обеспечение
Сигнализаторы имеют встроенное программное обеспечение (далее - ПО), необходимое для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе.
Встроенное ПО сигнализаторов является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики сигнализаторов представлены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метан (СН4) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Пропан (С3Н8) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
10 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, % НКПР |
±5 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Время прогрева сигнализатора, с, не более |
180 |
|
Оксид углерода (СО) | |
|
Значение концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
100 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации, соответствующей порогу срабатывания сигнализации, мг/м3 |
±25 |
|
Время срабатывания сигнализации, с, не более |
60 |
|
Время прогрева сигнализатора, с, не более |
180 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
85х85х34 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 196 до 243 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -10 до +50 95 от 86 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
Знак утверждения типа
наносится типографским способом на идентификационную табличку, закрепленную на задней стороне сигнализатора, на титульный лист руководства по эксплуатации и технический паспорт.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности |
ГТР-1 |
1 шт. |
|
Руководство по эксплуатации |
ГТР-1.001.РЭ |
1 экз. |
|
Технический паспорт |
ГТР-1.001.ПС |
1 экз. |
|
Монтажный комплект |
_ |
1 к-т |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГТР-1.001.РЭ «Руководство по эксплуатации. Сигнализатор загазованности ГТР-1».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-86900032-2024 «Сигнализаторы загазованности ГТР-1. Технические условия».
