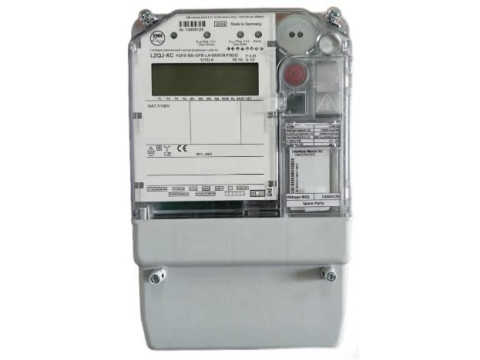

Счетчики электрической энергии трехфазные LZQJ-XC
| Номер в ГРСИ РФ: | 96018-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | EMH metering GmbH & Co. KG, ГЕРМАНИЯ |
Счетчики электрической энергии трехфазные LZQJ-XC (далее - счетчики) предназначены для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31819.22-2012, измерений активной, реактивной и полной электрической мощности, напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, суммарного коэффициента гармонических составляющих напряжения, хода часов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96018-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Счетчики электрической энергии трехфазные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LZQJ-XC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
LZQJ-XC P2FB-BB-GPB-L4-080018-F50/Q |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1551 от
01.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a49b3097-dd40-3b5c-3312-38761f923ff5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
EMH metering GmbH & Co. KG, ГЕРМАНИЯ, Neu-Galliner Weg 1, 19258 Galling
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-059-25 Государственная система обеспечения единства измерений. Счетчики электрической энергии трехфазные LZQJ-XC. Методика поверки
(с 01.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 58 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96018-25: Описание типа
2025-96018-25.pdf
Файл устарел
|
Скачать | 455.4 КБ | |
|
96018-25: Методика поверки
МП-НИЦЭ-059-25
2025-mp96018-25.pdf
Файл устарел
|
Скачать | 3.2 MБ | |
|
96018-25: Описание типа
2025-96018-25-1.pdf
|
Скачать | 455.4 КБ | |
|
96018-25: Методика поверки
МП-НИЦЭ-059-25
2025-mp96018-25-1.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные LZQJ-XC (далее - счетчики) предназначены для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31819.22-2012, измерений активной, реактивной и полной электрической мощности, напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, суммарного коэффициента гармонических составляющих напряжения, хода часов.
Описание
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора. Измеренные и накопленные данные могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Конструктивно счетчики выполнены в пластмассовом корпусе и состоят из клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммы счетчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава. Счетчики имеют светодиодные индикаторы функционирования, являющиеся одновременно индикаторами импульсов учета электроэнергии.
К счетчикам данного типа относятся счетчики электрической энергии трехфазные LZQJ-XC модификации LZQJ-XC P2FB-BB-GPB-L4-080018-F50/Q с заводскими номерами №№ 13405067, 13405068, 13405069, 13405070, 13405071, 13405072, 13405073, 13405074, 13405075, 13405076, 13405077, 13405078, 13405079, 13405080, 13405081, 13405082, 13405083,
13405084, 13405085, 13405086, 13405087, 13405088, 13405089, 13405090, 13405091, 13405092,
13405093, 13405094, 13405095, 13405096, 13405097, 13405098, 13405099, 13405100, 13405101,
13405102, 13405103, 13405104, 13405105, 13405106, 13405107, 13405108, 13405109, 13405110,
13405111, 13405112, 13405113, 13405114, 13405115, 13405116, 13405117, 13405118, 13405119,
13405120, 13405121, 13405122, 13405123, 13405124.
Заводской номер нанесен на корпус счетчика трафаретной печатью в виде цифрового кода.

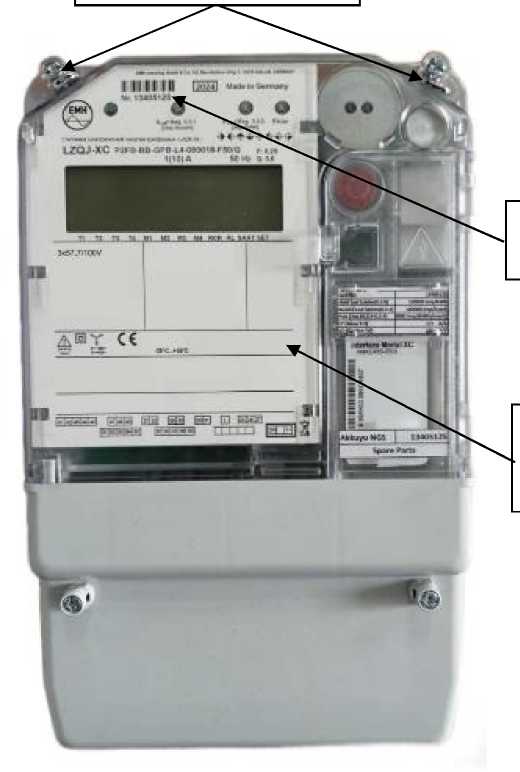

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба организации-изготовителя. Нанесение знака поверки на счетчики не предусмотрено.
Пломба организации-изготовителя
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (ПО) счетчиков производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на дисплее, а также обеспечивает связь счетчика с внешними устройствами через интерфейсы связи.
Встроенное ПО состоит из двух взаимодействующих частей: одна часть отвечает за измерительные функции счетчиков (метрологически значимая часть), другая - управляет работой интерфейсов счетчиков (метрологически незначимая часть). Метрологически значимая часть встроенного ПО расположена в отдельной области памяти и защищена от изменений контрольной суммой. При этом возможно обновление метрологически незначимой части ПО по различным интерфейсам и протоколам без изменения метрологически значимой.
Пользователь счетчиков не имеет доступа к изменению метрологически значимой части встроенного ПО, а также заводских градуировочных коэффициентов, записанных в память счетчиков при производстве.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части встроенного ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
26534400 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип включения цепей напряжения/тока |
Трансформаторное |
|
Класс точности при измерении активной электрической энергии прямого и обратного направлений и активной и полной электрической мощности по ГОСТ 31819.22-2012 1) |
0,2S |
|
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений и реактивной электрической мощности 2) |
0,5 |
|
Номинальное фазное (линейное) напряжение Uф.ном( Uгном), В |
3x57,7(100) |
|
Номинальный ток Iном, А |
1 |
|
Максимальный ток Iмакс, А |
10 |
|
Номинальное значение частоты сети . fa ом, Г ц |
50 |
|
Постоянная счетчика для счетчика, запрограммированного по вторичной стороне, имп./(кВт-ч) [имп./(квар-ч)] |
5000 |
|
Постоянная счетчика для счетчика, запрограммированного по первичной стороне, /(кВт-ч)/имп. [(квар-ч)/ имп.] |
100 |
|
Постоянная счетчика LED индикатора, имп./(кВт-ч) [имп./(квар-ч)] |
100000 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 56,0 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,05 |
|
Диапазон измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, В |
от 0,7' Uф.ном/Uл.ном до 1,2' Uф.ном/ Un .ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,05 • Iном до Iмакс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±0,5 |
|
Стартовый ток (чувствительность), А, не более: - для счетчиков класса точности 0,2S по ГОСТ 31819.22-2012 - для счетчиков класса точности 0,5 |
0,001- Iном 0,001- Iном |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Диапазон измерений суммарного коэффициента гармонических составляющих напряжения |
от 0 до 49,9 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности измерений суммарного коэффициента гармонических составляющих напряжения: - абсолютной погрешности для суммарного коэффициента гармонических составляющих напряжения < 1; - относительной погрешности для суммарного коэффициента гармонических составляющих напряжения > 1, % |
±0,015 ±1,5 |
|
Ход внутренних часов, с/сут, не более |
±0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
1) Диапазон измерений активной и полной электрической мощности, характеристики точности при измерении активной (полной) электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счетчиков класса точности 0,2S соответствуют аналогичным параметрам при измерении активной электрической энергии для счетчиков класса точности 0,2S по ГОСТ 31819.22-2012. 2) Диапазон измерений реактивной электрической энергии, характеристики точности при измерении реактивной электрической энергии для счетчиков класса точности 0,5 приведены в таблицах 3-8, диапазон измерений реактивной электрической мощности характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счетчиков класса точности 0,5 приведены в таблицах 3 и 8. | |
Таблица 3 - Метрологические характеристики счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности для счетчиков класса точности 0,5
|
Значение силы переменного тока, А |
Коэффициент simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
При симметричной нагрузке | ||
|
0,02-1ном < I < 0,05-Iном |
1,00 |
±1,0 |
|
0,05 • Iном < I < Iмакс |
±0,5 | |
|
0,05 • Iном < I < 0,10 • Iном |
0,50 |
±1,0 |
|
0,10 • Iном < I < Iмакс |
±0,6 | |
|
0,10 • Iном < I < Iмакс |
0,25 |
±1,0 |
|
При однофазной нагрузке | ||
|
0,05 • Iном < I < Iмакс |
1,00 |
±0,6 |
|
0,10 • Iном < I < Iмакс |
0,50 |
±1,0 |
Разность между значениями погрешностей при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iном и коэффициенте sin9, равном 1,0, не должна превышать: ±1,0 %.
Таблица 4 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии, вызываемой изменением напряжения электропитания ±10 % для счетчиков класса точности 0,5
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sino (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02'Iном ^ I ^ Iмакс |
1,0 |
±0,2 |
|
0,05 • Iном ^ I ^ Iмакс |
0,5 |
±0,4 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Uном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии при отклонении частоты сети ±2 % для счетчиков класса точности 0,5
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sino (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02'Iном ^ I ^ Iмакс |
1,0 |
±0,2 |
|
0,05 • Iном ^ I ^ Iмакс |
0,5 |
±0,2 |
Таблица 6 - Предел изменения погрешности, вызываемые самонагревом счетчика, при измерении реактивной электрической энергии для счетчиков класса точности 0,5_________
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sino (при индуктивной нагрузке) |
Предел изменения погрешности, %, |
|
Iмакс |
1,0 |
±0,2 |
|
Iмакс |
0,5 (при индуктивной нагрузке) |
±0,2 |
Таблица 7 - Предел изменения погрешности, вызываемые кратковременной перегрузкой входным током счетчика, при измерении реактивной электрической энергии для счетчиков класса точности 0,5
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sino |
Предел изменения погрешности, %, |
|
Iном |
1,0 |
±0,05 |
Таблица 8 - Средний температурный коэффициент при измерении реактивной электрической энергии и реактивной электрической мощности________________________________________
|
Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А |
Коэффициент sino (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/К |
|
0,05 • Iном < I < Iмакс |
1,0 |
0,03 |
|
0,10 • Iном ^ I ^ Iмакс |
0,5 |
0,05 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического источника дополнительного питания: - напряжение переменного тока В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 48 до 300 50/60 от 48 до 300 |
|
Полная мощность, потребляемая каждой цепью напряжения, В •А, не более |
10 |
|
Активная мощность, потребляемая каждой цепью напряжения, Вт, не более |
2 |
|
Полная мощность, потребляемая каждой цепью тока, В А, не более |
0,9 |
|
Глубина хранения данных профиля нагрузки (1 канал с периодом измерения 15 минут), дней |
1698 |
|
Периоды регистрирования профиля нагрузки (программируется), минут |
1; 2; 3; 5; 10; 15; 30; 60 |
|
Максимальное число каналов профиля нагрузки |
32 |
|
Максимальная скорость обмена информацией при связи с прибором учета по цифровым интерфейсам: - RS-485, оптопорт, бит/с - Ethernet (опция), Мбит/с |
19200 10 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
285х180х80 |
|
Масса, кг, не более |
1,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -25 до +55 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
165000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счетчика любым технологическим способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный |
LZQJ-XC |
58 шт. |
|
Паспорт |
- |
58 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, п. 6.13).
