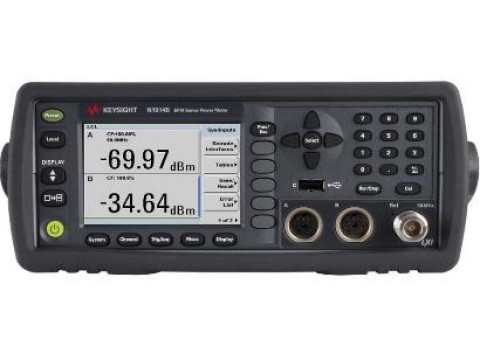

Блоки измерительные ваттметров N1913В
| Номер в ГРСИ РФ: | 96020-25 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Блоки измерительные ваттметров Ш913В (далее - блоки измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными, а также измерений временных характеристик сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96020-25 | |||||||||
| Наименование | Блоки измерительные ваттметров | |||||||||
| Модель | N1913В | |||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 369a2122-fdea-22bb-749b-24eb4f079d1a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Keysight Technologies Microwave Products (M) Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Поверка
| Методика поверки / информация о поверке |
МП-ПР-11-2025 Государственная система обеспечения единства измерений. Блоки измерительные ваттметров N1913В. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96020-25: Описание типа
2025-96020-25.pdf
Файл устарел
|
Скачать | 150.8 КБ | |
|
96020-25: Методика поверки
2025-mp96020-25.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
96020-25: Описание типа
2025-96020-25-1.pdf
|
Скачать | 150.8 КБ | |
|
96020-25: Методика поверки
МП-ПР-11-2025
2025-mp96020-25-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Блоки измерительные ваттметров N1913B (далее - блоки измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в комплекте с преобразователями измерительными, а также измерений временных характеристик сигналов.
Описание
К настоящему типу СИ относятся блоки измерительные ваттметров N1913B с инвентарными номерами GI1000134, GI1000135.
Принцип работы блоков измерительных в части измерения мощности СВЧ основан на получении в цифровом виде результатов измерений от подключаемых ваттметров СВЧ и отображении их на дисплее прибора. В части формирования СВЧ колебаний принцип действия прибора основан на использовании цифро-аналогового преобразователя ЦАП, который непосредственно генерирует непрерывные или импульсно-модулированные сигналы. Сигналы формируются с помощью фильтрации полезного сигнала из спектра широкополосного сигнала, воспроизводимого ЦАП. Выходной каскад ЦАП снабжен переключаемым аттенюатором и системой автоматической регулировки уровня мощности.
Конструктивно блоки измерительные представляют собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический индикаторный экран, вход для подключения преобразователей измерительных, выход сигнала калибратора. На задней панели расположены соединители для подключения кабелей интерфейсов USB, LAN, RS232/422, GPIB, выходы опорного генератора и триггеров, разъем VGA и разъем для подключения кабеля питания.
Общий вид электрометров и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа электрометры имеют пломбировку в виде наклейки между верхней и нижней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора.
Место нанесения знака поверки представлено на рисунке 1.
Инвентарный номер, идентифицирующий каждый экземпляр блоков измерительных, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения инвентарного номера представлено на рисунке 1.

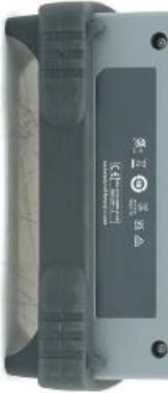

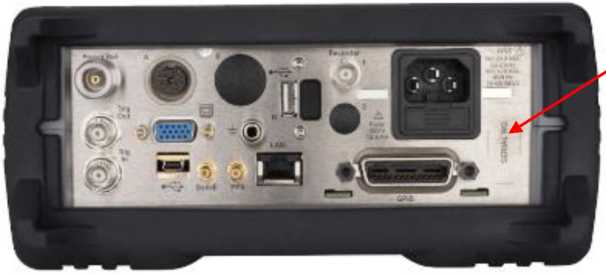

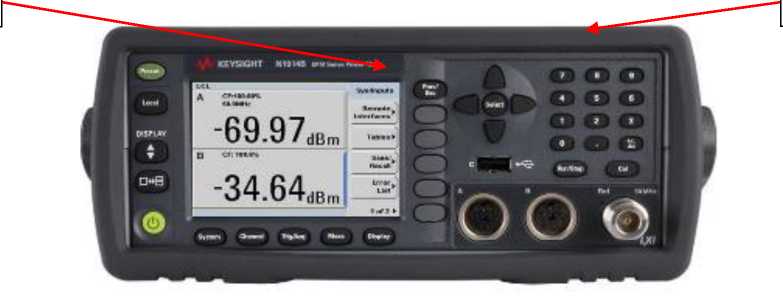

Рисунок 1 - Общий вид блоков измерительных, места нанесения знака утверждения типа (А), знака поверки (Б) и инвентарного номера (В)

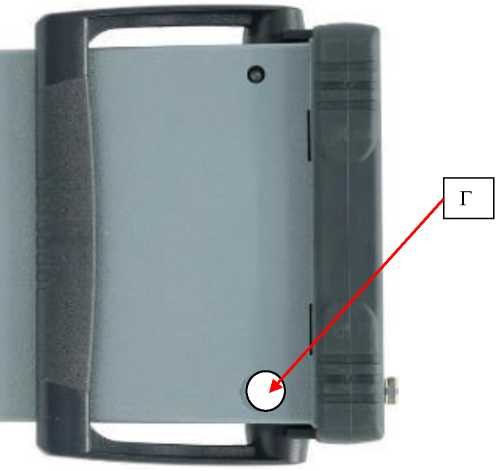

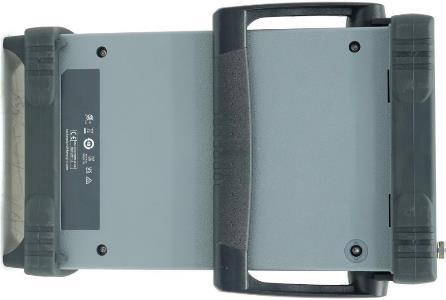

Рисунок 2 - Схема опломбирования от несанкционированного доступа (Г)
Программное обеспечение
Программное обеспечение (ПО) блоков измерительных установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware Rev |
|
Номер версии (идентификационный номер ПО) |
не ниже А1.01.06 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
КСВН выхода калибратора, не более |
1,08 |
|
Диапазоны относительной погрешности установки выходной мощности сигнала калибратора, % |
±0,4 |
|
Диапазоны относительной погрешности установки нуля блоков измерительных, % |
±0,0000175 |
|
Диапазоны нелинейности амплитудной характеристики, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм |
212,6x88,5x348,3 |
|
Масса, кг, не более |
3,6 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 90 до 264 от 47 до 63 |
|
Потребляемая мощность, ВА, не более |
50 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +55 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
4000 |
Знак утверждения типа
наносится на переднюю панель блоков измерительных методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Блоки измерительные ваттметров |
N1913B |
1 |
|
Сетевой шнур питания |
- |
1 |
|
USB-кабель |
- |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
Сведения о методах измерений
приведены в п. 7 «Порядок работы» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
