Преобразователи разности давлений измерительные DMF71
| Номер в ГРСИ РФ: | 96022-25 |
|---|---|
| Производитель / заявитель: | Chongqing Xuxin Technology Co., Ltd, КИТАЙ |
Преобразователи разности давлений измерительные DMF71 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и в цифровой выходной сигнал HART.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96022-25 | ||||||||||||
| Действует | по 04.08.2030 | ||||||||||||
| Наименование | Преобразователи разности давлений измерительные | ||||||||||||
| Модель | DMF71 | ||||||||||||
| Модификации |
DMF71H DMF71D DMF71S |
||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5ea86824-1185-2a5c-8093-cb6ebe0b1d4a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Chongqing Xuxin Technology Co., Ltd, КИТАЙ, 316 Yunfu Road, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-369-202-2025 Государственная система обеспечения единства измерений. Преобразователи разности давлений измерительные DMF71. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96022-25: Описание типа
2025-96022-25.pdf
Файл устарел
|
Скачать | 266.4 КБ | |
|
96022-25: Методика поверки
2025-mp96022-25.pdf
Файл устарел
|
Скачать | 2 MБ | |
|
96022-25: Описание типа
2025-96022-25-1.pdf
|
Скачать | 266.4 КБ | |
|
96022-25: Методика поверки
РТ-МП-369-202-2025
2025-mp96022-25-1.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Преобразователи разности давлений измерительные DMF71 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра - разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и в цифровой выходной сигнал HART.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и цифровой сигнал HART.
Преобразователи изготавливаются в трех модификациях: DMF71D, DMF71S и DMF71H, которые отличаются значением максимального статического давления и погрешностью измерений.
Преобразователи могут отличаться диапазонами измерений в зависимости от установленной измерительной ячейки, наличием LCD-дисплея и погрешностью измерений. Конкретные характеристики определяются в соответствии заказом.
Конструктивно преобразователи модификации DMF71D, DMF71S и DMF71H состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Для подключения к измеряемому процессу преобразователь оснащен двумя камерами с резьбовыми соединениями для подачи давления. По заказу преобразователи могут быть изготовлены с LCD-дисплеем, оснащены фланцем и (или) капиллярной линией.
Общий вид преобразователей, место нанесения заводского номера и знака утверждения типа приведены на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера

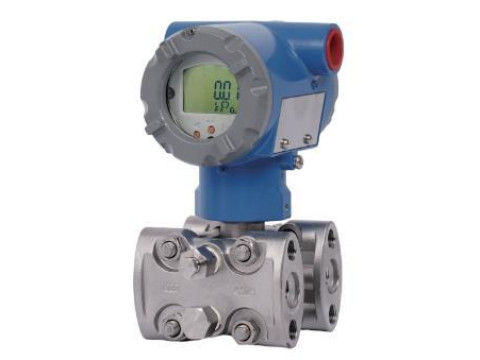

Рисунок 1 - Общий вид преобразователей модификации DMF71

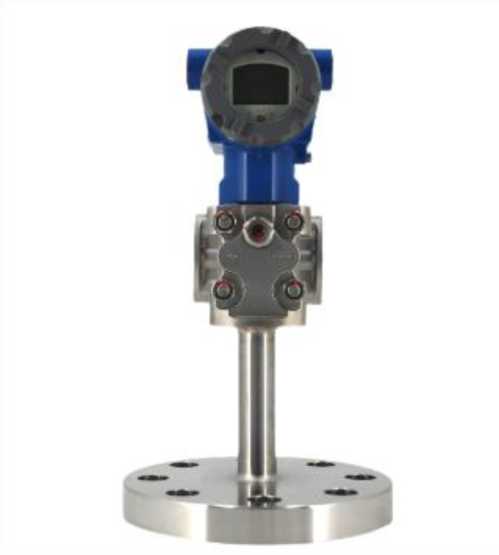

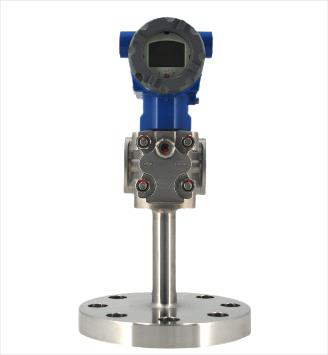

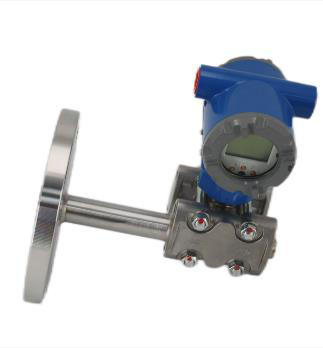

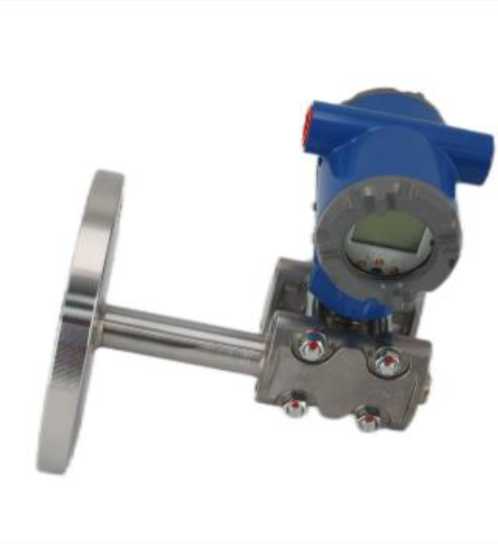

Рисунок 2 - Общий вид преобразователей Рисунок 3 - Общий вид преобразователей модификации DMF71 с фланцевым модификации DMF71 с фланцевым
присоединением для горизонтального присоединением для вертикального монтажа монтажа

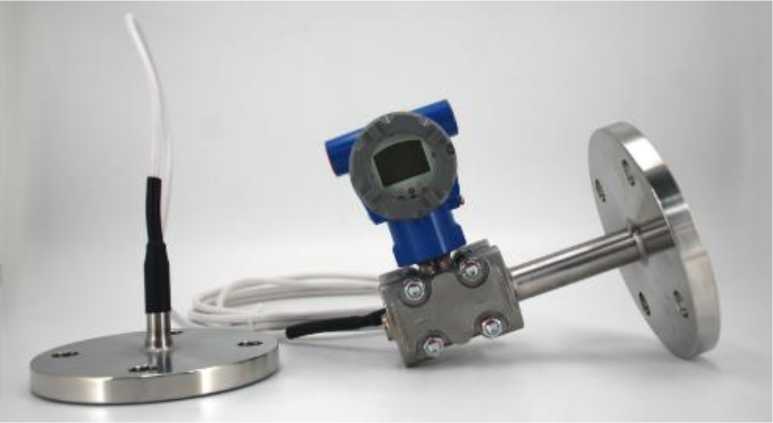

Рисунок 4 - Общий вид преобразователей модификации DMF71 с фланцевым присоединением на одной стороне и капиллярной линией с фланцевым присоединением на другой стороне

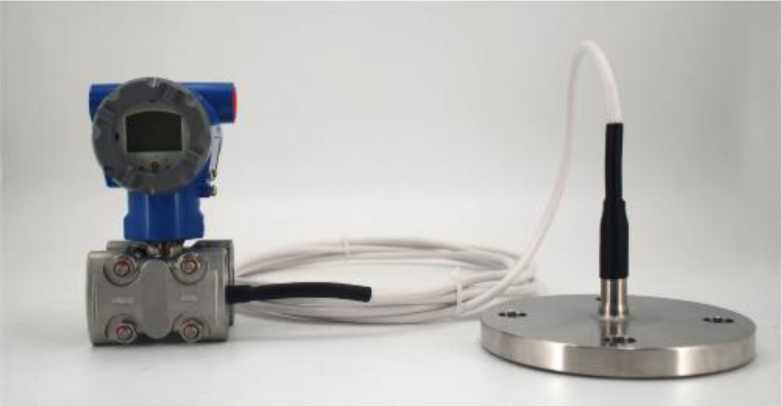

Рисунок 5 - Общий вид преобразователей модификации DMF71 с капиллярной линией и фланцевым присоединением на одной стороне

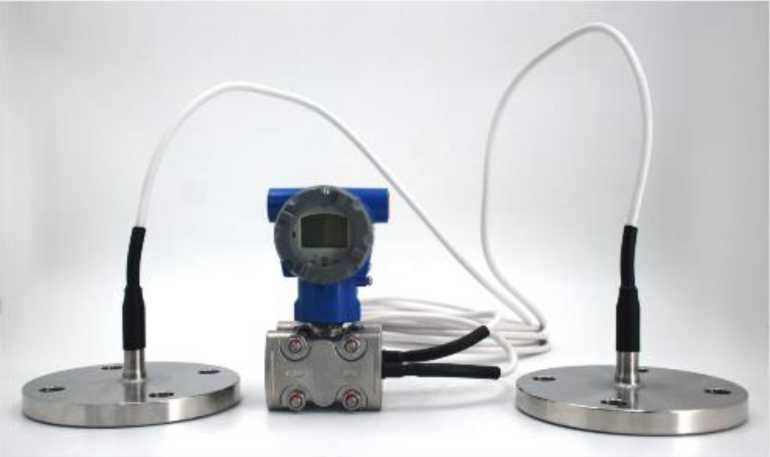

Рисунок 6 - Общий вид преобразователей модификации DMF71 с двумя капиллярными линиями и фланцевыми присоединениями
Заводской номер преобразователей в виде комбинации арабских цифр и латинских букв наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XSCT-H |
|
Номер версии ПО, не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
Не отображается |
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение | ||||
|
Код измерительной ячейки | |||||
|
S |
L |
M |
H |
V | |
|
Максимальный диапазон измерений (ДИмакс), кПа 1) 2) | |||||
|
- DMF71D |
_ |
от -36 до +36 |
от -100 до +100 |
от -420 до +420 |
от -4000 до +4000 |
|
- DMF71S |
от -5 до +5 |
_ |
_ |
- |
_ |
|
- DMF71H |
_ |
от -36 до +36 |
от -100 до +100 |
от -420 до +420 |
_ |
|
Пределы допускаемой основной приведенной к настроенному диапазону | |||||
|
измерений (ДИнастр), погрешности, Yосн, %: 3) | |||||
|
- DMF71D | |||||
|
г^10 |
_ |
± 0,065 |
± 0,065 |
± 0,065 |
± 0,065 |
|
r>10 |
_ |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
|
- DMF71S | |||||
|
r<5 |
± 0,2 |
_ |
_ |
_ |
_ |
|
r>5 |
± (0,05+0,03 • г) |
_ |
_ |
_ |
_ |
|
- DMF71H | |||||
|
r^10 |
_ |
± 0,065 |
± 0,065 |
± 0,065 |
_ |
|
r>10 |
_ |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
_ |
|
Пределы допускаемой дополнительной приведенной к настроенному | |||||
|
диапазону измерений погрешности, вызванной отклонением температуры | |||||
|
окружающего воздуха от нормальной, в диапазоне рабочих температур, | |||||
|
%/28 °С: | |||||
|
- DMF71D |
_ |
± (0,07+0,02 • г) |
± (0,07+0,02 • г) |
± (0,07+0,02 • г) |
± (0,07+0,02 • г) |
|
- DMF71S |
± (0,2+0,2 • г) |
_ |
_ |
_ |
_ |
|
- DMF71H |
_ |
± (0,07+0,02 • г) |
± (0,07+0,02 • г) |
± (0,07+0,015 • г) |
_ |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||
|
Код измерительной ячейки | |||||
|
S |
L |
M |
H |
V | |
|
Максимальное рабочее (статическое) давление, МПа - DMF71D |
_ |
16 |
16 |
16 |
16 |
|
- DMF71S |
0,4 |
_ |
_ |
_ |
_ |
|
- DMF71H |
_ |
32 |
32 |
32 |
_ |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной, влиянием рабочего статического давления на каждый 6,9 МПа, % - DMF71D |
_ |
± 0,15 |
± 0,15 |
± 0,15 |
± 0,15 |
|
- DMF71S |
_ |
_ |
_ |
_ |
_ |
|
- DMF71H |
_ |
± 0,15 |
± 0,15 |
± 0,15 |
_ |
Примечания:
1) В меню преобразователей предусмотрен выбор других единиц измерений давления, допущенных к применению в РФ;
2) Конкретное значение указано в паспорте и на технической табличке, прикрепленной к корпусу преобразователя;
3) Коэффициент перенастройки г=ДИмакс/ДИнастр..
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 (HART) |
|
Напряжения питания постоянного тока, В |
24 |
|
Масса преобразователя, кг, не более: |
3,1 |
|
Габаритные размеры преобразователей, мм (длина х высота х ширина), не более: |
169х119х154 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %: |
от +21 до +25 от 84,0 до 106,7 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %, не более: |
от -40 до +80 1) от 84,0 до 106,7 80 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb; Ex tb IIIC T80C...T130C Db |
|
Примечание: 1) При значении температуры ниже минус 30 °С возможно нарушение в работе дисплея. После повышения температуры до значения минус 30°С и более работоспобность дисплея восстанавливается. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на техническую табличку, прикрепленную к корпусу преобразователя, методом лазерной гравировки.
Комплектность
приведена в таблице 4.
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь разности давлений |
DMF71 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.1 руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия Chongqing Xuxin Technology Co., Ltd.
