Приемники измерительные APC
| Номер в ГРСИ РФ: | 96025-25 |
|---|---|
| Производитель / заявитель: | ЗАО НПЦ фирма "НЕЛК", г.Москва |
Приемники измерительные АРС (далее - приемники) предназначены (совместно с измерительными антеннами) для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок при проведении специальных исследований и контроля уровней защищенности объектов информатизации.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96025-25 | |||||||||
| Действует | по 04.08.2030 | |||||||||
| Наименование | Приемники измерительные | |||||||||
| Модель | APC | |||||||||
| Модификации |
APC-13 APC-10 APC-4 APC-8 |
|||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a71618c2-3030-7c6f-6eee-c03b824e73ef | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ЗАО НПЦ Фирма «НЕЛК», РОССИЯ, 109377, г. Москва, ул. 1-я Новокузьминская,д. 8/2; 140004, МО, г. Люберцы, 1-й Панковский пр-д, д. 1Б
Поверка
| Методика поверки / информация о поверке |
МП ЛИБЮ.464349.024 Государственная система обеспечения единства измерений. Приемники измерительные APC. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96025-25: Описание типа
2025-96025-25.pdf
Файл устарел
|
Скачать | 248 КБ | |
|
96025-25: Методика поверки
2025-mp96025-25.pdf
Файл устарел
|
Скачать | 3.7 MБ | |
|
96025-25: Описание типа
2025-96025-25-1.pdf
|
Скачать | 248 КБ | |
|
96025-25: Методика поверки
МП ЛИБЮ.464349.024
2025-mp96025-25-1.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Приемники измерительные АРС (далее - приемники) предназначены (совместно с измерительными антеннами) для измерений частот и уровней сигналов побочных электромагнитных излучений и наводок при проведении специальных исследований и контроля уровней защищенности объектов информатизации.
Описание
Принцип действия приемников основан на селективном приеме электромагнитных сигналов, поступающих на вход приемника, и измерении их частоты и уровня.
Приемники работают в трех режимах с различными принципами действия: в режиме гетеродинного приема с низкой промежуточной частотой (ПЧ), в супергетеродинном режиме с двумя переносами частоты (один аналоговый и один цифровой) и в режиме прямого усиления без переноса частоты для низкочастотной области. Режим работы выбирается автоматически, исходя из диапазонов частот и настроек прибора. Сигнал ПЧ обрабатывается с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки на программируемой логической интегральной схеме. В диапазоне частот от 100 Гц до 100 МГц исследуемый сигнал поступает через тракты усиления и фильтрации непосредственно на АЦП без преобразования частоты. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограммы,
Конструктивно приемники исполнены в виде переносного моноблока, работающего под управлением встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ.
Управление работой приемника осуществляется как в ручном режиме при помощи клавиш управления, расположенных на сенсорном экране лицевой панели приемника, так и дистанционно через интерфейс Ethernet (для модификаций без дисплея - только по интерфейсу удаленного управления). На верхней панели прибора расположены кнопка включения и СВЧ-входы приемника, а также разъем RJ45.
К данному типу приемников относятся следующие модификации: АРС-4, АРС-8, АРС-10, АРС-13. Модификации отличаются диапазоном частот и наличием встроенного компьютера с ОС Linux или Windows или внешнего ПЭВМ.
Данный тип приемников может иметь следующие опции:
MWR-ULPN - опция ультранизкого фазового шума;
MWR-DC - опция расширения частотного диапазона вниз до 100 Гц;
MWR-PC - опция встроенного ПК с сенсорным дисплеем.
Для предотвращения несанкционированного доступа приемники имеют защитную наклейку изготовителя, закрывающую стык корпуса и одной из панелей.
Общий вид приемников, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1, 2, 3 и 4.
Заводской номер, идентифицирующий каждый экземпляр приемника, наносится фотохимическим методом или гравированием на информационную табличку в виде наклейки в формате «Зав.№ 117RXXX», размещаемую на корпусе.
Место наклейки знака утверждения типа

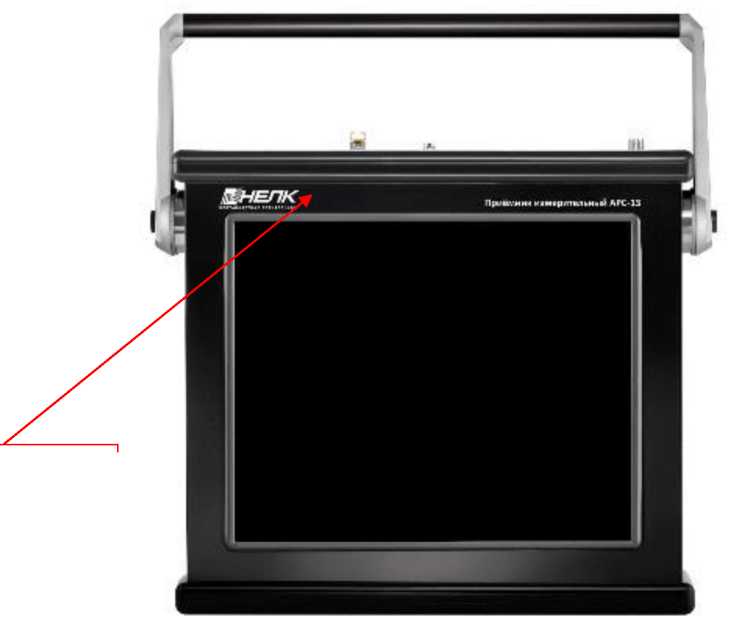

Рисунок 1 - Общий вид приемника для модификаций без встроенного компьютера

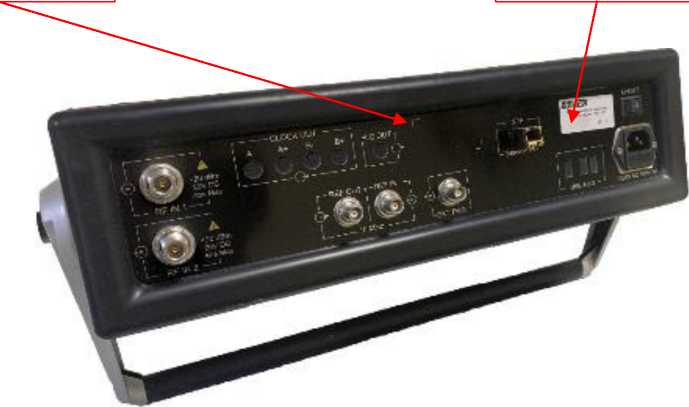

Место пломбировки от несанкционирова нного доступа

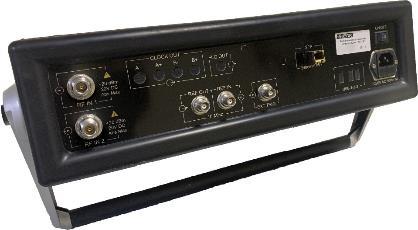

Рисунок 2 - Вид приемника сзади

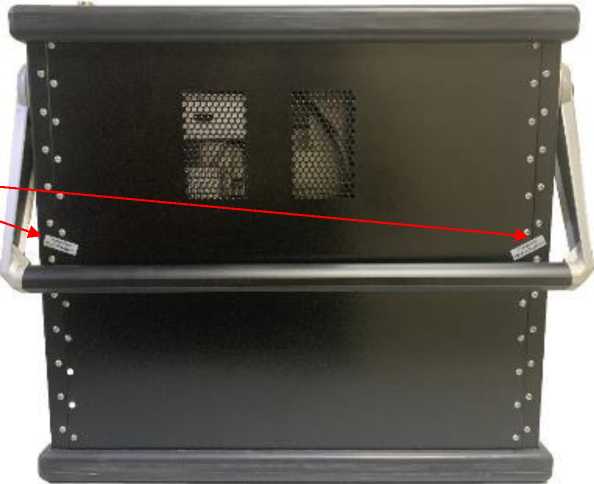

Место наклейки знака поверки
Место нанесения заводского номера

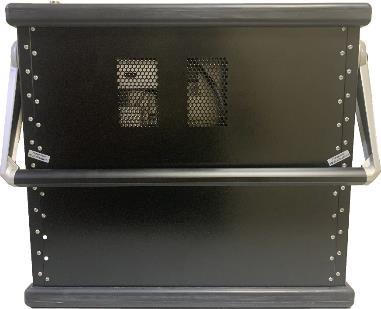

Рисунок 3 - Вид приемника сверху

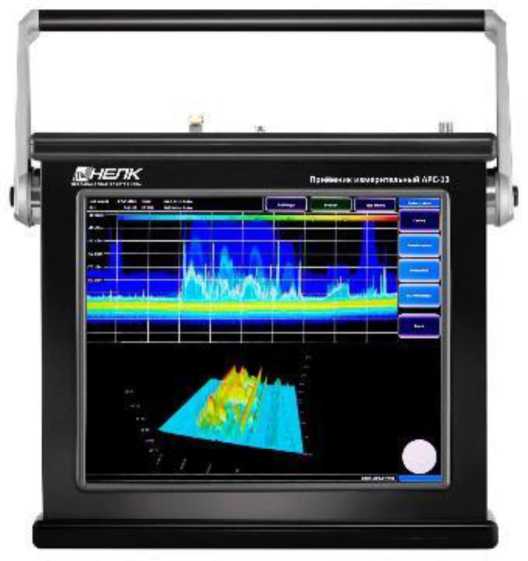

Рисунок 4 - Общий вид приемника для модификаций с встроенным компьютером
Программное обеспечение
Программное обеспечение «MWR GUI» предназначено для управления режимами работы приемников. Программное обеспечение «MWR GUI» предназначено только для работы с приемниками измерительными АРС и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик приемников за пределы допускаемых значений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MWR GUI |
|
Номер версии (идентификационный номер) |
не ниже 1.1.26 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, Гц: с опцией MWR-DC для АРС-4 для АРС-8 для АРС-10 для АРС-13 без опции MWR-DC для АРС-4 для АРС-8 для АРС-10 для АРС-13 |
от 1-102 до 4-109 от 1-102 до 8,5409 от 1-102 до 1М010 от 1-102 до 1,35М010 от 8М03 до 4-109 от 8М03 до 8,5-109 от 8М03 до 1М010 от 8*103 до 1,35М010 | |
|
Уровень спектральной плотности мощности шума, дБ(мВт/Гц), не более: с опцией MWR-DC в диапазоне частот от 100 Гц до 1 кГц включ. в диапазоне частот св. 1 кГц до 10 кГц в диапазоне частот от 10 кГц до 100 МГц включ. в диапазоне частот св. 100 МГц до 8 ГГц включ. в диапазоне частот св. 8 ГГц до 10 ГГц включ. в диапазоне частот св. 10 ГГц до 13,5 ГГц без опции MWR-DC в диапазоне частот от 8 кГц до 100 кГц включ. в диапазоне частот св. 100 кГц до 1 МГц включ. в диапазоне частот св. 1 МГц до 10 МГц включ. в диапазоне частот св. 10 МГц до 100 МГц в диапазоне частот от 100 МГц до 8 ГГц включ. в диапазоне частот св. 8 ГГц до 10 ГГц включ. в диапазоне частот св. 10 ГГц до 13,5 ГГц |
предусилитель | |
|
выкл. |
вкл. | |
|
-85 -100 -145 -150 -146 -145 -107 -115 -130 -143 -145 -150 -150 |
-85 -100 -154 -154 -154 -154 -105 -105 -130 -145 -154 -155 -152 | |
|
Пределы допускаемой абсолютной погрешности измерений уровня синусоидального сигнала, дБ |
±1,0 | |
|
Минимальная частотная полоса пропускания измерительного фильтра, Гц |
0,1 | |
|
Уровень спектральной плотности мощности фазового шума на частоте 100 МГц при отстройке от неё на 1 кГц, дБн/Гц, не более: |
-120 | |
|
Уровень спектральной плотности мощности фазовых шумов на отстройке 10 кГц от несущей, дБн/Гц, не более: с опцией MWR-ULPN - для несущей 1 ГГц (для всех модификаций) - для несущей 10 ГГц (для модификации АРС-13) |
-124 -104 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Динамический диапазон (для всех модификаций) измерений | |
|
уровня сигнала, дБ, не менее: | |
|
в диапазоне частот от 8 кГц до 1 МГц включ. |
120 |
|
в диапазоне частот св. 1 до 100 МГц включ. |
139 |
|
в диапазоне частот св. 100 МГц до 8 ГГц включ. |
148 |
|
в диапазоне частот св. 8 ГГц до 10 ГГц включ. |
144 |
|
в диапазоне частот св. 10 ГГц до 13,5 ГГц |
139 |
|
Максимальная ширина полосы пропускания, МГц, не менее |
180 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
17 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
420х510х150 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре 25 °С, % атмосферное давление, кПа |
от + 15 до + 25 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на верхнюю панель приемников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Приемники измерительные АРС (модификация АРС-4 или АРС-8 или АРС-10 или АРС-13) 1) |
ЛИБЮ.464349.024, ЛИБЮ.464349.024-10, ЛИБЮ.464349.024-20, ЛИБЮ.464349.024-30 |
1 |
|
2 |
Опция ультранизкого фазового шума |
MWR-ULPN |
По отдельному заказу |
|
3 |
Опция расширения частотного диапазона вниз до 100 Гц |
MWR-DC |
По отдельному заказу |
|
4 |
Опция встроенного ПК с сенсорным дисплеем |
MWR-PC |
По отдельному заказу |
|
5 |
Программное обеспечение MWR GUI2) |
- |
1 |
|
6 |
Сумка «Приемник АРС» |
ЛИБЮ.322443.025 |
1 |
|
7 |
Руководство по эксплуатации |
ЛИБЮ.464349.024РЭ |
1 |
|
8 |
Формуляр 1) |
ЛИБЮ.464349.024ФО, ЛИБЮ.464349.024-10ФО, ЛИБЮ.464349.024-20ФО, ЛИБЮ.464349.024-30ФО |
1 |
|
1) - поставляется по согласованию с заказчиком; 2) - на внешнем USB-накопителе. | |||
Сведения о методах измерений
приведены в разделе «Использование Изделия» руководства по эксплуатации ЛИБЮ.464349.024РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приемники измерительные АРС. Технические условия. ЛИБЮ.464349.024ТУ
