Микрометры оптические RF65X
| Номер в ГРСИ РФ: | 96033-25 |
|---|---|
| Категория: | Микрометры |
| Производитель / заявитель: | ООО "РИФТЭК", Беларусь, г.Минск |
Микрометры оптические RF65X (далее - микрометры) предназначены для измерений линейных размеров бесконтактным методом.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96033-25 | |||||||||||||||||||||
| Действует | по 04.08.2030 | |||||||||||||||||||||
| Наименование | Микрометры оптические | |||||||||||||||||||||
| Модель | RF65X | |||||||||||||||||||||
| Модификации |
RF65Х-R/L-SERIAL-ANALOG-LOUT-IN-AL-CC-M-AK, где X - исполнение микрометра R - рабочий диапазон, мм L - расстояние между корпусами излучателя и приемника, закрепленными на балке, мм SERIAL - тип последовательного интерфейса ANALOG - наличие аналогового выхода LOUT - наличие программируемых логических выходов IN - наличие входа синхронизации AL - наличие AL–вывода CC - наличие СС –разъема M - длина кабеля, м AK - наличие системы обдува окон, допустимое значение RF656ХХ-R/L-SERIAL-ANALOG-LOUT-IN-AL-CC-M-AK, где XX - количество осей измерений R - рабочий диапазон, мм L - расстояние между корпусами излучателя и приемника, закрепленными на балке, мм SERIAL - тип последовательного интерфейса ANALOG - наличие аналогового выхода LOUT - наличие программируемых логических выходов IN - наличие входа синхронизации AL - наличие AL–вывода CC - наличие СС –разъема M - длина кабеля, м AK - наличие системы обдува окон, допустимое значение RF651-25/50-485-CC-3 RF656-98/115-485-CC-3 RF656-25/63-485-IN-AL-CC-20 RF656-75/150-485-IN-AL-CC-20 |
|||||||||||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 83915a45-3d20-31d1-404e-b62121789560 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «РИФТЭК», БЕЛАРУСЬ, 220090, Республика Беларусь, г. Минск, Логинский тракт, 22-311
Поверка
| Методика поверки / информация о поверке |
МП-474-2024 Государственная система обеспечения единства измерений. Микрометры оптические RF65X. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96033-25: Описание типа
2025-96033-25.pdf
Файл устарел
|
Скачать | 248.2 КБ | |
|
96033-25: Методика поверки
2025-mp96033-25.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
96033-25: Описание типа
2025-96033-25-1.pdf
|
Скачать | 248.2 КБ | |
|
96033-25: Методика поверки
МП-474-2024
2025-mp96033-25-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Микрометры оптические RF65X (далее - микрометры) предназначены для измерений линейных размеров бесконтактным методом.
Описание
Принцип действия микрометров заключается в измерении размеров тени измеряемого объекта.

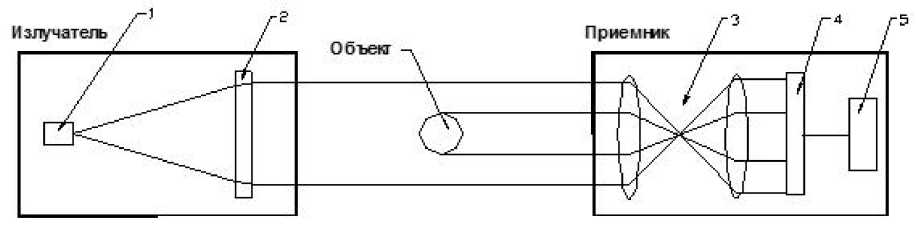

Излучение светодиода 1 коллимируется объективом 2. При размещении объекта в области коллимированного пучка его изображение формируется телецентрической системой 3 на линейке фотоприемников 4. По положению теневой границы (границ) процессов 5 рассчитывает положение (размер) объекта.
Рисунок 1 - Схема принципа работы микрометров оптических
Конструктивно микрометры выполнены единым блоком, состоящем из станины, блока излучателя и блока приемника. Результаты измерений передаются по цифровому интерфейсу RS232, RS485 или Ethernet и отображаются с помощью ПО «RF65X_SP» и/или передаются по аналоговому токовому выходному сигналу силы постоянного тока 4-20 мА или напряжения постоянного тока 0-10 В
Микрометры выпускаются в трех модификациях: RF651, RF656, RF656XX.
Наименование модификаций микрометров имеет следующую структуру:
- для модификаций RF651 и RF656:
RF65X-R/L-SERIAL-ANALOG-LOUT-IN-AL-CC-M-AK,
аблица 1 - Расшифровка кодов микрометров
|
Значение |
Расшифровка |
|
X |
Исполнение микрометра, допустимые значения: 1, 6 |
|
R |
Рабочий диапазон, мм |
|
L |
Расстояние между корпусами излучателя и приемника, закрепленными на балке, мм |
|
SERIAL |
Тип последовательного интерфейса, допустимые значения: 232 (для RS232), 485 (для RS485), 232-ЕТ (для RS232 и Ethernet) или 485- ЕТ (для RS485 и Ethernet) |
|
ANALOG* |
Наличие аналогового выхода, допустимые значения: I (аналоговый выход по току), U (аналоговый выход по напряжению) |
|
LOUT* |
Наличие программируемых логических выходов, допустимое значение: LOUT |
|
IN* |
Наличие входа синхронизации, допустимое значение: IN |
|
AL* |
Наличие AL - вывода, допустимое значение: AL |
|
CC* |
Наличие СС - разъема, допустимое значение: CC |
|
M* |
Длина кабеля, м |
|
АК* |
Наличие системы обдува окон, допустимое значение: AK |
|
* - индекс не указывается при конструктивном отсутствии элемента | |
- для модификации RF656XX:
RF656XX-R/L-SERIAL-ANALOG-LOUT-IN-AL-CC-M-AK,
аблица 2 - Расшифровка кодов микрометров
|
Значение |
Расшифровка |
|
XX |
Количество осей измерений, допустимые значения: XY (для двухосевого), 3Х (для трехосевого), 4Х (для четырехосевого) |
|
R |
Рабочий диапазон, мм |
|
L |
Расстояние между корпусами излучателя и приемника, закрепленными на балке, мм |
|
SERIAL |
Тип последовательного интерфейса, допустимые значения: 485 (для RS485), 485- ЕТ (для RS485 и Ethernet) |
|
ANALOG* |
Наличие аналогового выхода, допустимые значения: I (аналоговый выход по току), U (аналоговый выход по напряжению) |
|
LOUT* |
Наличие программируемых логических выходов, допустимое значение: LOUT |
|
IN* |
Наличие входа синхронизации, допустимое значение: IN |
|
AL* |
Наличие AL - вывода, допустимое значение: AL |
|
CC* |
Наличие СС - разъема, допустимое значение: CC |
|
M* |
Длина кабеля, м |
|
АК* |
Наличие системы обдува окон, допустимое значение: AK |
|
* - индекс не указывается при конструктивном отсутствии элемента | |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на наклейке, располагаемой на корпусе микрометров.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Общий вид микрометров представлен на рисунке 1.
а) б)
в)

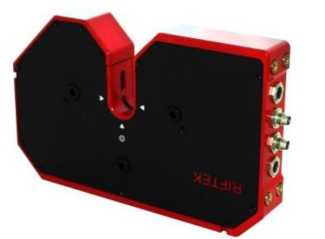

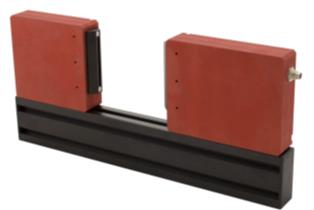

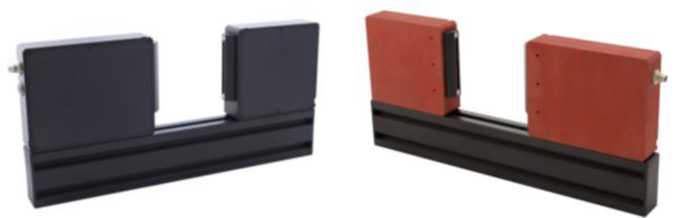

Рисунок 1 - Общий вид микрометров оптических RF65X:
а) модификация RF651; б) модификация RF656; в) модификация RF656XX

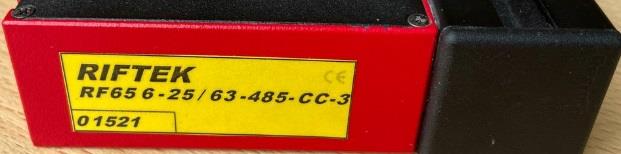

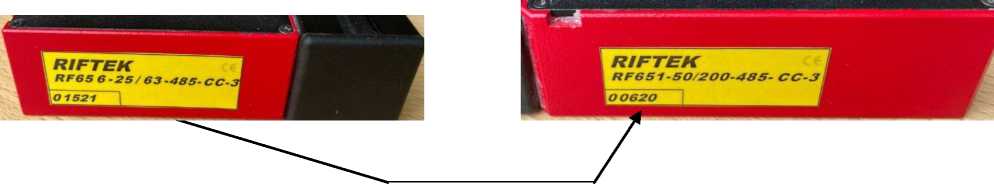

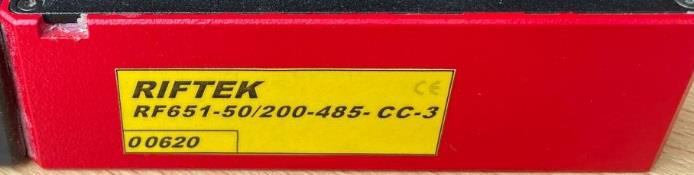

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Микрометры работают под управлением метрологически значимого программного обеспечения (далее - ПО) «RF65X_SP», устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов микрометров, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RF65X_SP |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.ХХ* |
|
Цифровой идентификатор ПО |
- |
|
* «ХХ» принимает значения от 00 до 99. | |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
RF651 |
RF656 RF656XX |
|
Диапазон измерений линейных размеров, мм1) |
от 5 до 100 |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при диапазоне измерений до 10 мм - при диапазоне измерений до 25 мм - при диапазоне измерений до 50 мм - при диапазоне измерений до 75 мм - при диапазоне измерений до 100 мм |
- ±5 ±10 ±15 ±20 |
±1,5 ±1,5 ±2 ±3 ±5 |
|
1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается в наименовании модификации. | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
RF651 |
RF656 |
RF656XX |
|
Габаритные размеры (Длина^ШиринахВысота), мм, не более |
642x255x40 |
642x255x40 |
640x565x39 |
|
Масса (без кабеля), кг, не более |
4,5 |
4,5 |
15 |
|
Потребляемая мощность, Вт, не более |
3 |
12 | |
|
Напряжение питания переменного тока, В |
от 12±0,5% до 24±0,5% | ||
|
Степень защиты по ГОСТ 14254 |
IP54 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без конденсации), % |
от -10 до +60 от 5 до 95 | ||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микрометр оптический* |
RF65X |
1 шт. |
|
Комплект кабелей для подключения |
- |
1 комплект |
|
Руководство по эксплуатации |
RF651.00.000, RF656.00.000; RF656XX.00.000 |
1 экз. |
|
Картонная коробка |
RF651.02.000, RF656.02.000, RF656XX.02.000 |
1 шт. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» документов
- «Микрометр оптический RF65X, модификация RF651. Руководство по эксплуатации»,
- «Микрометр оптический RF65X, модификация RF656. Руководство по эксплуатации»,
- «Микрометр оптический RF65X, модификация RF656XX. Руководство
по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2840
«Микрометры оптические RF65X. Технические условия. ТУ BY 100051163.008-2023»
