Расходомеры массовые Focmass9101
| Номер в ГРСИ РФ: | 96040-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Jiangsu Huahai M&C Technology Co., Ltd, КИТАЙ |
Расходомеры массовые Focmass9101 (далее - расходомеры) предназначены для измерений массового расхода и массы, плотности, температуры жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96040-25 | |||||||||
| Действует | по 05.08.2030 | |||||||||
| Наименование | Расходомеры массовые | |||||||||
| Модель | Focmass9101 | |||||||||
| Модификации |
Focmass9101-25 Focmass9101-82 |
|||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 933794b1-c659-1b6f-fcc7-534feb318acb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangsu Huahai M&C Technology Co., Ltd, КИТАЙ, NO.299 Huahai Road, Jinhu, Huaian, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП-646-2024 Государственная система обеспечения единства измерений. Расходомеры массовые Focmass9101. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
при измерении расхода и количества жидкости
1 год
при измерении плотности жидкости
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96040-25: Описание типа
2025-96040-25.pdf
Файл устарел
|
Скачать | 180.5 КБ | |
|
96040-25: Методика поверки
МП-646-2024
2025-mp96040-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96040-25: Описание типа
2025-96040-25-1.pdf
|
Скачать | 180.5 КБ | |
|
96040-25: Методика поверки
МП-646-2024
2025-mp96040-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Расходомеры массовые Focmass9101 (далее - расходомеры) предназначены для измерений массового расхода и массы, плотности, температуры жидкости.
Описание
Принцип действия расходомеров при измерении массового расхода и массы, плотности жидкости основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя расхода (далее - ППР) при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Измерение температуры осуществляется преобразователем температуры, встроенным в ППР.
Принцип действия расходомеров при измерении температуры основан на использовании зависимости встроенного термопреобразователя сопротивления от температуры среды.
Расходомеры состоят из ППР и электронного блока (далее - ЭБ), который монтируется на ППР или размещается удаленно. ПР и ЭБ соединены кабелем. В ППР размещены измерительные трубки, катушка возбуждения, измерительные катушки, термопреобразователь сопротивления. ЭБ обеспечивает обработку сигналов, отображение значений измеренных величин и их преобразование в выходные сигналы.
Расходомеры изготавливаются в моделях, отличающихся диаметром условного прохода: Focmass9101-6, Focmass9101-15, Focmass9101-25, Focmass9101-50, Focmass9101-80.
Структура условного обозначения расходомеров:
Focmass9101
Модель (диаметр условного прохода): 6 - DN6, 15 - DN15, 25 - DN25, 50 - DN50, 80 - DN80.
Заводской номер расходомеров состоит из заводских номеров ППР и ЭБ, разделенных символом «/». Заводской номер ППР в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ППР методом лазерной гравировки. Заводской номер ЭБ в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку ЭБ методом лазерной гравировки.
Корпус расходомеров окрашивается в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).
Пломбирование расходомеров осуществляется с помощью проволоки и свинцовой пломбы, на которую давлением ударного клейма (плашки) наносится знак поверки.
DN6
DN15
DN25
DN50
DN80

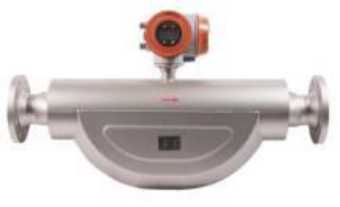

Рисунок 1 - Общий вид расходомеров

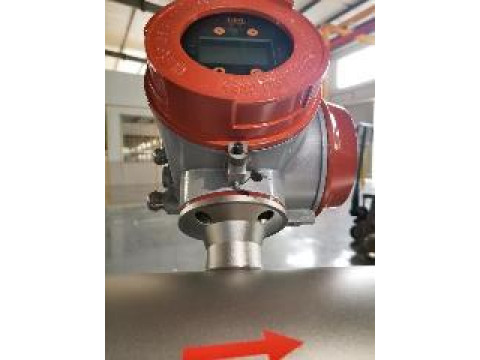

Место установки пломбы и нанесения знака поверки
Рисунок 2 - Схема пломбировки
Расходомер массошяй
Гясюдолнр *иксивый Fj
'i. ICKT | JO J11LI.I fl В. ID К
Намеряем пл среди:
3 LEOZCKSfi BC-MCD?*
Дата елотое.тсння:
HuiM МАС Qs.. Lid
Jiangau HLutiai MAC Technology Co.^ Lid.
Нихэдной сигнал
■-'[шт. В:
Маркировка взрывозащиты: 1Ёх db IK- Тб Gb;
LA3C RU С-СЫ.АЖЗа.В !>Si46-'24
11ервн4ньиа JiprciipsuriBaTe.ib расх-ола
Маркировка кривоишиты: lExdfe IK’ T6Gb.; ЕАЭС RUC-CN.АЖ5834»546-24
'йц^мнсы {,НШ^1Щ!Е1ПЙЙ511!5Я!.!-'
Ктай'зйшнты:
Масса. .
Дплплюн рлсхпдпи. кг ч:
Дит. 1 jи о 1,■-■•u.jetiKiM.: Класс точности.
I5K /
Материм /
Длт1Т-м:1:е нампнл:ъынпе. МГТл: зюмер;
Килффиииеит:
Место нанесения знака утверждения типа
Место нанесения заводского номера
ППР
ЭБ

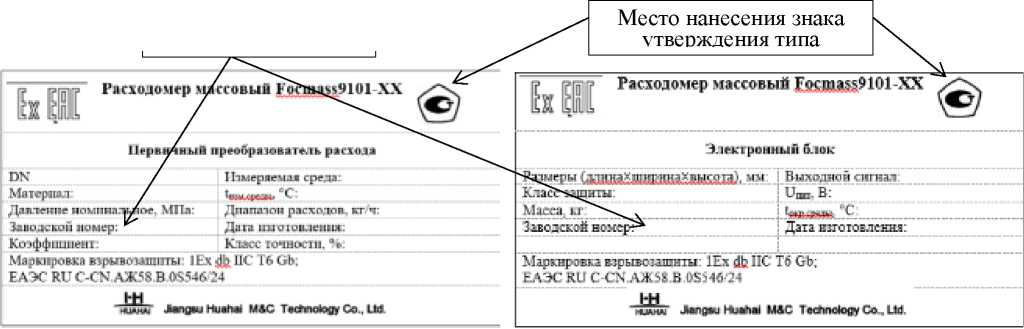

Рисунок 3 - Общий вид (схема) маркировочных табличек
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным.
Основными функциями ПО являются: обработка измерительной информации, индикация результатов измерений на дисплее, формирование выходных сигналов, настройка расходомеров, ведение архива измеренных значений, проведение самодиагностики расходомеров, передача информации по цифровым интерфейсам.
Защита ПО расходомеров от несанкционированного доступа обеспечивается пломбированием расходомеров.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
BS |
MS |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
1.ХХ* |
|
Цифровой идентификатор ПО |
_ | |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ | |
|
Место установки ПО |
ЭБ |
ППР |
|
* «X» не относятся к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости, т/ч: - DN6 - DN15 - DN25 - DN50 - DN80 |
от 0,2 до 2 от 0,35 до 7 от 1 до 20 от 2,5 до 50 от 12 до 240 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости, % |
±0,2 |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 |
±2 |
|
Диапазон измерений температуры жидкости, °С |
от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
±1 |
|
Пределы допускаемой приведенной погрешности преобразования измеренных значений в токовый сигнал от 4 до 20 мА, % от диапазона преобразования: - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждые 10 °С |
±0,2 ±0,1 |
|
Примечание - Основная и дополнительная погрешности преобразования измеренных значений в токовый выходной сигнал от 4 до 20 мА суммируются алгебраически. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - частотно-импульсный, Гц - токовый, мА - цифровой |
от 1 до 9999 от 4 до 20 (HART) RS-485 (Modbus RTU) |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
от 12 до 36 от 85 до 265 50 |
|
Параметры измеряемой среды: - избыточное давление, МПа, не более - температура, °С |
4,0; 6,3; 10,01} от -50 до +150 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
600 950 300 |
|
Масса, кг, не более |
90 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP67 |
|
1) Фактическое значение указывается в паспорте расходомера. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70000 |
Знак утверждения типа
наносится на маркировочные таблички, расположенные на ППР и ЭБ, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Расходомер массовый |
Focmass9101 |
1 |
|
Паспорт |
FOCMASS9101.001 |
1 |
|
Руководство по эксплуатации |
RM.01.001 |
1 |
Сведения о методах измерений
приведены в разделе 1.1 «Описание» руководства по эксплуатации RM.01.001.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Q/320831HH001-2022 Расходомеры массовые Focmass9101. Стандарт предприятия Jiangsu Huahai M&C Technology Co., Ltd.
