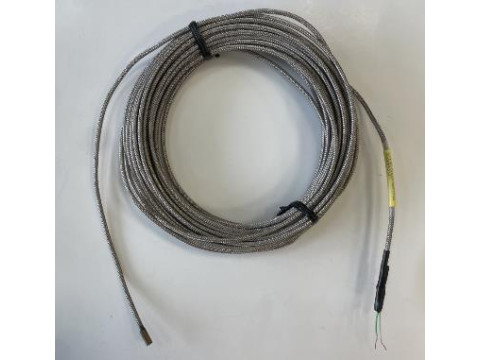

Преобразователи термоэлектрические GB12BKN6000
| Номер в ГРСИ РФ: | 96046-25 |
|---|---|
| Производитель / заявитель: | Фирма "Waukesha Bearings", Великобритания |
Преобразователи термоэлектрические GB12BKN6000 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры упорного подшипника в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96046-25 | |||||||||||||||||||||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||||||||||||||||||||
| Модель | GB12BKN6000 | |||||||||||||||||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
№2472 от
17.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d7bb576f-9816-9e51-d1d1-4793b3d14367 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Waukesha Bearings, СОЕДИНЕННОЕ КОРОЛЕВСТВО, 53-55 The Broadway, Joel Street Northwood, HA6 1NZ UK
Поверка
| Методика поверки / информация о поверке |
РТ-МП-703-207-2025 Государственная система обеспечения единства измерений. Преобразователи термоэлектрические GB12BKN6000. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96046-25: Описание типа
2025-96046-25.pdf
Файл устарел
|
Скачать | 112.2 КБ | |
|
96046-25: Методика поверки
РТ-МП-703-207-2025
2025-mp96046-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96046-25: Описание типа
2025-96046-25-1.pdf
Файл устарел
|
Скачать | 112.2 КБ | |
|
96046-25: Методика поверки
РТ-МП-703-207-2025
2025-mp96046-25-1.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96046-25: Описание типа
2025-96046-25-2.pdf
|
Скачать | 112.2 КБ | |
|
96046-25: Методика поверки
РТ-МП-703-207-2025
2025-mp96046-25-2.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические GB12BKN6000 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры упорного подшипника в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде металлического измерительного наконечника цилиндрической формы (корпус) с присоединенным кабелем с удлинительными термоэлектрическими проводами из ПТФЭ (политетрафторэтилена) в оплетке из нержавеющей стали.
Внутри корпуса термопреобразователя размещен один чувствительный элемент -термопары с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
К термопреобразователям данного типа относятся преобразователи термоэлектрические GB12BKN6000 с заводскими номерами 01MBD12CT102, 01MBD12CT103, 01MBD12CT104, 01MBD12CT105, 01MBD12CT112, 01MBD12CT113, 01MBD12CT114, 01MBD12CT115.

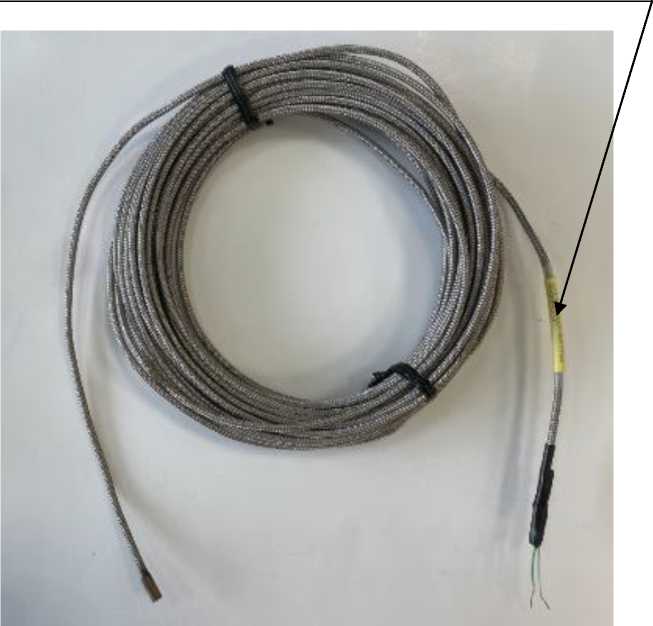

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТП с указанием места нанесения заводского номера
Пломбирование ТП не предусмотрено. Заводской номер ТП в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на этикетку, прикрепленную к ТП, типографским способом и на металлический шильдик ТП методом гравировки.
Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Технические характеристики
Метрологические и основные технические характеристики ТП приведены в таблицах 1 и 2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ ЧЭ ТП |
К |
|
Класс допуска ТП |
1 |
|
Диапазон измерений температуры, °С |
от 0 до +150 |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте), °С |
±1,5 |
Таблица 2
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Габаритные размеры корпуса ТП (длинахдиаметр), мм |
10x4 |
Продолжение таблицы 2_________________________________________________________
|
Наименование характеристики |
Значение |
|
Длина кабеля с удлинительными проводами, мм |
6000 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - для ТП - для корпуса и кабеля с удлинительными проводами ТП - относительная влажность воздуха, %, не более |
от 0 до +85 от 0 до +150 95 |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
GB12BKN6000 |
8 шт. |
|
Паспорт (на русском языке) |
- |
8 экз. |
Сведения о методах измерений
приведены в разделе 6 паспорта.
Нормативные документы
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
