Камеры тепловизионные инфракрасные SAT
| Номер в ГРСИ РФ: | 96047-25 |
|---|---|
| Производитель / заявитель: | Фирма "SATIR Europe", Ирландия |
Камеры тепловизионные инфракрасные SAT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96047-25 | |||||||||
| Действует | по 05.08.2030 | |||||||||
| Наименование | Камеры тепловизионные инфракрасные | |||||||||
| Модель | SAT | |||||||||
| Модификации |
PX100 V88-T |
|||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e2f2bfe8-c4c7-fdcd-0dad-ff63c17d4285 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
SATIR Europe, ИРЛАНДИЯ, Marley’s Business Park, Marley’s Lane, Drogheda, Co.Louth, A92 PX6P; GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., КИТАЙ, No. 10, Dongjiang Avenue. Guangzhou Economic & Technological Development District, Guangzhou, 510730
Поверка
| Методика поверки / информация о поверке |
РТ-МП-498-207-2025 Государственная система обеспечения единства измерений. Камеры тепловизионные инфракрасные SAT. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96047-25: Описание типа
2025-96047-25.pdf
Файл устарел
|
Скачать | 287.1 КБ | |
|
96047-25: Методика поверки
РТ-МП-498-207-2025
2025-mp96047-25.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
96047-25: Описание типа
2025-96047-25-1.pdf
|
Скачать | 287.1 КБ | |
|
96047-25: Методика поверки
РТ-МП-498-207-2025
2025-mp96047-25-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Камеры тепловизионные инфракрасные SAT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные инфракрасные SAT изготавливаются в следующих моделях: V88-T, V90-S, V80-T, V90-T, P1, PX100, PX300, PX600. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Камеры тепловизионные инфракрасные SAT моделей P1, PX100, PX300, PX600 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия, батарейный отсек и разъемы интерфейсов. На верхней части корпуса расположены видоискатель и кнопки управления.
Камеры тепловизионные инфракрасные SAT моделей V88-T, V90-S, V80-T, V90-T конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и интерфейсы. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей (для модели V88-T ЖК-дисплей расположен на верхней части корпуса). Тепловизоры оснащены детектором утечки газов и способны обнаруживать следующие газы: гексафлорид серы или элегаз (SF6), аммиак (NH3), цианоакрилат, диоксид хлора, уксусная кислота, фреон-12, этилен, метилэтилкетон и др.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством прямого подключения к USB-порту или при помощи беспроводной связи WiFi и Bluetooth.
Фотографии общего вида камер тепловизионных инфракрасных SAT приведены на рисунках 1-4.

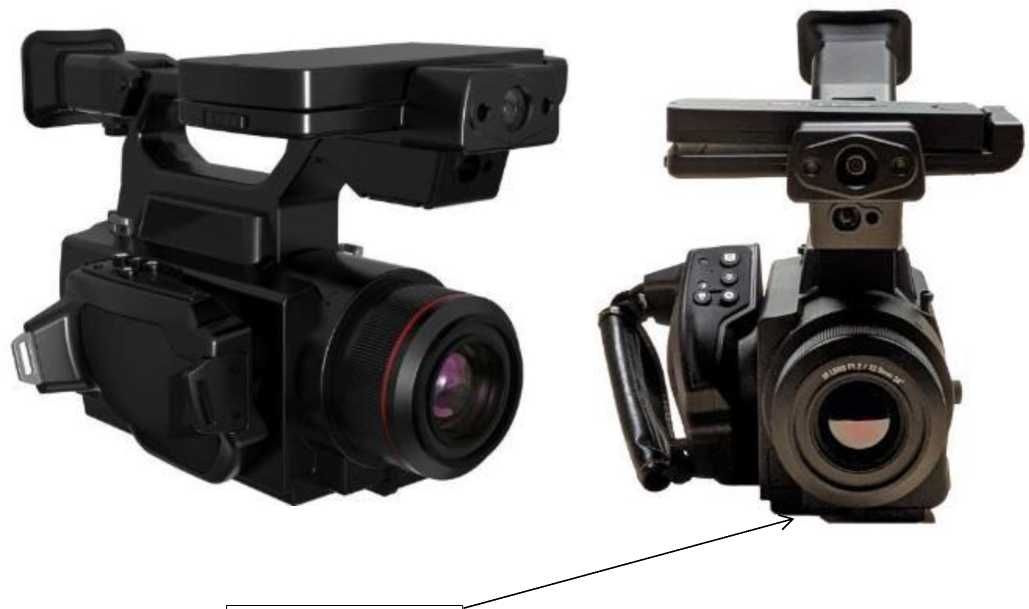

Место нанесения заводского номера

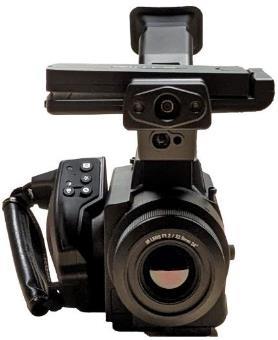

Рисунок 1 - Общий вид камер тепловизионных инфракрасных SAT модели V88-T

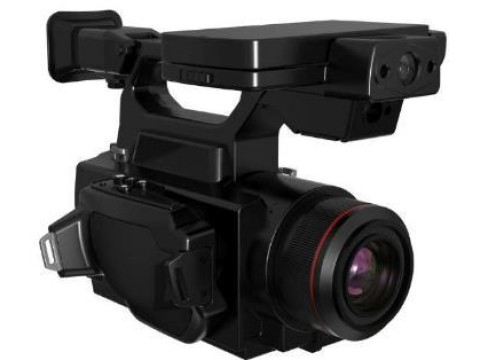

Рисунок 2 - Общий вид камер тепловизионных инфракрасных SAT моделей V90-S, V80-T, V90-T

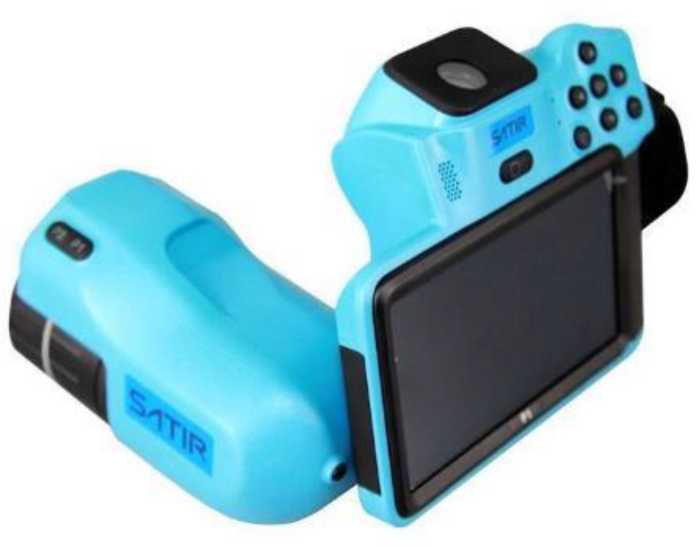

Рисунок 3 - Общий вид камер тепловизионных инфракрасных SAT модели P1

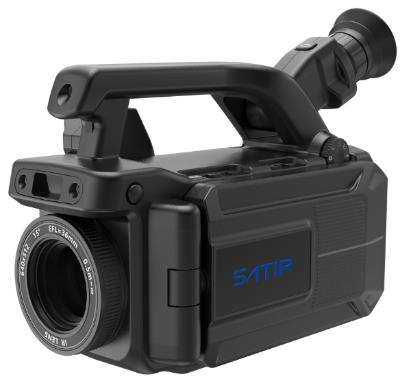

Рисунок 4 - Общий вид камер тепловизионных инфракрасных SAT моделей PX100, PX300, PX600
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных инфракрасных SAT в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT моделей P1, PX100
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.240 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели PX300
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.235 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели PX600
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.271 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 4 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели V88-T
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.5.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 5 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели V90-S
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.131 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 6 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели V80-T
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.110 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 7 - Идентификационные данные ПО камер тепловизионных инфракрасных SAT модели V90-T
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.115 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение SatirIrReportEU устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управления тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Технические характеристики
Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT в зависимости от модели приведены в таблицах 8-14.
Таблица 8 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели V88-T
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +60 от +60 до +180 от +180 до +350 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,015 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
24,5 х 20,0 48 х 36 6,0 х 4,5 11,0 х 8,25 |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
1,3 2,62 0,33 0,6 |
|
Спектральный диапазон, мкм |
от 3,2 до 3,5 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
320x256 |
|
Масса (со стандартным объективом), кг, не более |
3,0 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
240x119x174 |
|
Напряжение питания, В |
8,4 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
6 000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 9 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT моделей V90-S, V90-T
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
V90-S |
V90-T | |
|
Диапазон измерений температуры, °С |
от -20 до +150 от 0 до +410 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,015 | |
Продолжение таблицы 9
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
V90-S |
V90-T | |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
15,0 х 11,25 48 х 36 24 х 18 6,0 х 4,5 | |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
0,82 2,62 1,31 0,33 |
0,41 1,31 0,65 0,16 |
|
Спектральный диапазон, мкм |
от 3,2 до 3,5 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Количество пикселей матрицы детектора, пиксели*пиксели |
320x256 |
640x512 |
|
Масса (со стандартным объективом), кг, не более |
2,5 | |
|
Запись изображений или частота обновлений, Гц |
50 |
50 или 60 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
297,4x198x179,9 | |
|
Напряжение питания, В |
12 | |
|
Время работы от батареи, ч, не менее |
2,5 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) | |
|
Средняя наработка до отказа, ч, не менее |
6 000 | |
|
Средний срок службы, лет, не менее |
5 | |
Таблица 10 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели V80-T
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +150 от 0 до +410 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,015 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
15,0 х 11,25 48 х 36 7,0 х 5,25 |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
0,41 1,31 0,19 |
|
Спектральный диапазон, мкм |
от 10,3 до 10,8 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 |
|
Масса (со стандартным объективом), кг, не более |
2,5 |
|
Запись изображений или частота обновлений, Гц |
50 или 60 |
Продолжение таблицы 10
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
297,1x198x179,9 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
2,5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
6 000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 11 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели P1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 (-40*) до +150 от +150 до +650 от +150 до +1000* от +150 до +1500* от +150 до +2000* |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,03 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
24 х 21 48 х 36 12 х 9 6,0 х 4,5 |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
0,41 0,82 0,21 0,1 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
1024x768 |
|
Масса (со стандартным объективом), кг, не более |
1,8 |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
247x90x173 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: - по дополнительному заказу | |
Таблица 12 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели PX100
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 (-40*) до +150 от +150 до +650 от +150 до +1000* от +150 до +1500* от +150 до +2000* |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,02 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
27,6 х 20,8 50,5 х 39,0 14,0 х 10,5 7,0 х 5,2 |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
0,36 0,86 0,24 0,12 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
1024x768 |
|
Масса (со стандартным объективом), кг, не более |
1,55 |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
210x119x174 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: * - по дополнительному заказу | |
Таблица 13 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели PX300____________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +150 от 0 до +410 от +300 до +650 от +300 до +1000* от +300 до +1500* от +300 до +2000* |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
Продолжение таблицы 13
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
28,1 х 21,3 48,0 х 38,6 14,8 х 11,1 |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
1,28 2,18 0,67 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
384x288 |
|
Масса (со стандартным объективом), кг, не более |
1,55 |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
210x119x174 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: * - по дополнительному заказу | |
Таблица 14 - Метрологические и основные технические характеристики камер тепловизионных инфракрасных SAT модели PX600
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +150 от 0 до +410 от +300 до +650 от +300 до +1000* от +300 до +1500* от +300 до +2000* |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали |
24 х 18 48,1 х 39,3 12,1 х 9,7 6,0 х 4,8 |
Продолжение таблицы 14
|
Наименование характеристики |
Значение |
|
Пространственное разрешение (в зависимости от типа объектива), мрад |
0,65 1,31 0,33 0,16 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 |
|
Масса (со стандартным объективом), кг, не более |
1,55 |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
210x119x174 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: * - по дополнительному заказу | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 15 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная инфракрасная |
SAT (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные инфракрасные SAT моделей V90-S, V90-T |
- |
1 экз. (в зависимости от модели) |
|
Руководство по эксплуатации на камеры тепловизионные инфракрасные SAT модели V88-T | ||
|
Руководство по эксплуатации на камеры тепловизионные инфракрасные SAT модели V80-T | ||
|
Руководство по эксплуатации на камеры тепловизионные инфракрасные SAT P1, PX100, PX300, PX600 | ||
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Кабель HDMI |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на камеры тепловизионные инфракрасные SAT, разработанный компанией GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай.
Смотрите также
