Преобразователи давления измерительные DMF73
| Номер в ГРСИ РФ: | 96056-25 |
|---|---|
| Производитель / заявитель: | Chongqing Xuxin Technology Co., Ltd, КИТАЙ |
Преобразователи давления измерительные DMF73 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и в цифровой выходной сигнал HART.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96056-25 | |||||||||||||||||||||||||||
| Действует | по 08.08.2030 | |||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | |||||||||||||||||||||||||||
| Модель | DMF73 | |||||||||||||||||||||||||||
| Модификации |
DMF73G DMF73P DMF73H DMF73X |
|||||||||||||||||||||||||||
| Приказы |
№1618 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 66d44f21-c452-d315-ab4b-25042082075f | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Xuxin Technology Co., Ltd, КИТАЙ, 316 Yunfu Road, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-368-202-2025 Государственная система обеспечения единства измерений. Преобразователи давления измерительные DMF73. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96056-25: Описание типа
2025-96056-25.pdf
Файл устарел
|
Скачать | 170.7 КБ | |
|
96056-25: Методика поверки
РТ-МП-368-202-2025
2025-mp96056-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96056-25: Описание типа
2025-96056-25-1.pdf
|
Скачать | 170.7 КБ | |
|
96056-25: Методика поверки
РТ-МП-368-202-2025
2025-mp96056-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Преобразователи давления измерительные DMF73 (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока и в цифровой выходной сигнал HART.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и цифровой сигнал HART.
Преобразователи изготавливаются в четырех модификациях: DMF73G, DMF73P, DMF73H и DMF73X, которые отличаются конструктивным исполнением.
Преобразователи могут отличаться диапазонами измерений в зависимости от установленной измерительной ячейки, наличием LCD-дисплея и погрешностью измерений. Конкретные характеристики определяются в соответствии заказом.
Конструктивно преобразователи модификаций DMF73G, DMF73P и DMF73H состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. По заказу преобразователи могут быть изготовлены с LCD-дисплеем, капиллярной линией и (или) фланцевым разделителем.
Преобразователь модификации DMF73X состоит из двух модулей - ведущего и ведомого, объединенных электрическим кабелем. Каждый модуль состоит из цилиндрического корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Присоединение к измеряемому процессу каждого модуля обеспечивается резьбовым штуцером или присоединением типа «Clamp». По заказу преобразователи могут быть изготовлены с LCD-дисплеем. Ведущий и ведомый модули имеют одинаковые диапазоны измерений. Измерительный выходной сигнал поступает от ведущего модуля и является разностью измеренных значений ведущего и ведомого модуля.
Общий вид преобразователей и место нанесения заводского номера приведены на рисунках 1-4.

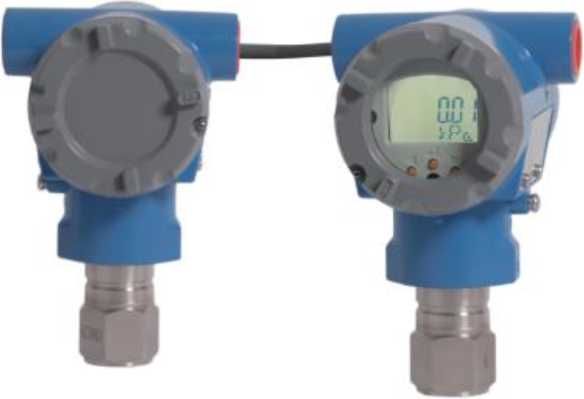

Рисунок 1 - Общий вид преобразователей модификации DMF73X

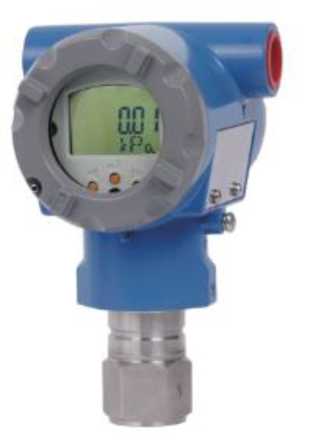

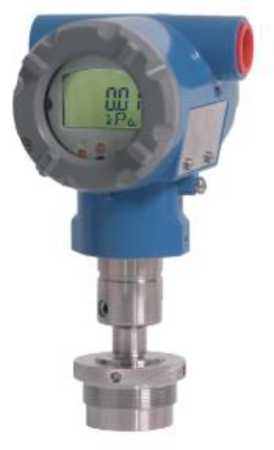

Рисунок 2 - Общий вид преобразователей Рисунок 3 - Общий вид преобразователей модификации DMF73G модификации DMF73P

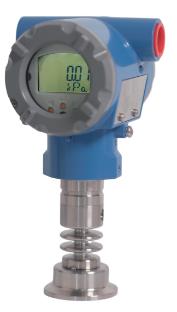

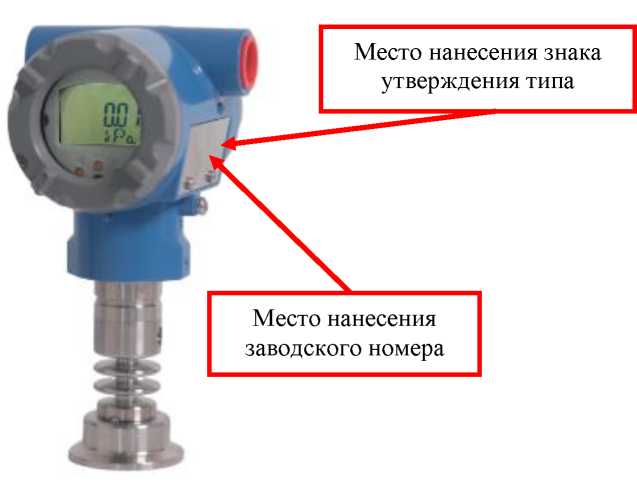

Рисунок 4 - Общий вид преобразователей модификации DMF73H, место нанесения заводского номера и знака утверждения типа

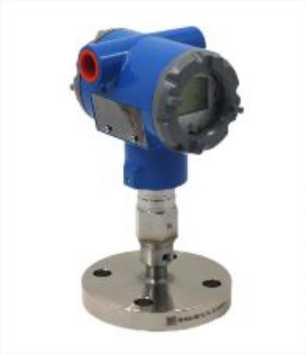

Рисунок 5 -Общий вид преобразователя модификации DMF73G с фланцевым присоединением

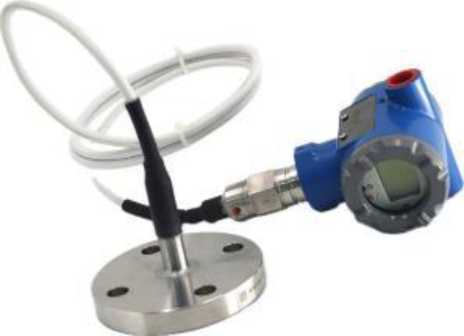

Рисунок 6 -Общий вид преобразователя модификации DMF73G с капиллярной линией и фланцевым присоединением
Заводской номер преобразователей в виде комбинации арабских цифр и латинских букв наносится методом гравировки на техническую табличку, прикрепленную к корпусу.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
XSCT-H |
|
Номер версии ПО, не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
Не отображается |
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение | |||||
|
Код измерительной ячейки | ||||||
|
A |
B |
C |
D |
E |
H | |
|
Максимальный диапазон измерений (ДИмакс), МПа 1) 2) - DMF73G |
от -0,1 до 0,2 |
от -0,1 до 1 |
от -0,1 до 10 |
от -0,1 до 40 |
от -0,1 до 70 |
— |
|
- DMF73P |
от -0,1 до 0,2 |
от -0,1 до 1 |
— |
— |
— |
— |
|
- DMF73H |
от -0,1 до 0,2 |
от -0,1 до 1 |
— |
— |
— |
— |
|
- DMF73X |
— |
от -0,1 до 1 |
от -0,1 до 10 |
от -0,1 до 40 |
— |
от -0,1 до 0,42 |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений (ДИнастр), погрешности, Yосн, %: 3) - DMF73G г^10 |
± 0,065 |
± 0,065 |
± 0,065 |
± 0,065 |
± 0,065 |
— |
|
r> 10 |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
± (0,005+0,006 • г) |
— |
|
- DMF73P г^10 |
± 0,1 |
± 0,1 |
— |
— |
— |
— |
|
r> 10 |
± (0,05+0,005 • г) |
± (0,05+0,005 • г) |
— |
— |
— |
— |
|
- DMF73H г^10 |
± 0,1 |
± 0,1 |
— |
— |
— |
— |
|
r> 10 |
± (0,05+0,005 • г) |
± (0,05+0,005 • г) |
— |
— |
— |
— |
|
- DMF73X г^10 r> 10 |
- - |
+7 (0.0 05 + 0 |
±0,1 006 г)1 2 3 + (0,005- |
1- 0,006 г)2 |
- - |
См. B, C, D |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, %/28 °С: - DMF73G |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) |
— |
|
- DMF73P |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) |
— |
— |
— |
— |
|
- DMF73H |
± (0,2+0,2 • г) |
± (0,2+0,2 • г) |
— |
— |
— |
— |
|
- DMF73X |
— |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
± (0,15+0,15 • г) |
— |
± (0,15+0,15 • г) |
Примечания:
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 (HART) |
|
Напряжения питания постоянного тока, В |
24 |
|
Масса преобразователя (модуля преобразователя давления модификации DMF73X), кг, не более: |
3,0 |
|
Габаритные размеры преобразователей давления (модуля преобразователя давления модификации DMF73X), мм (длина х высота х ширина), не более: |
204х105х135 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %: |
от +21 до +25 от 84,0 до 106,7 от 30 до 80 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - атмосферное давление, кПа: - относительная влажность окружающего воздуха, %, не более: |
от -40 до +80 1) от 84,0 до 106,7 80 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb; Ex tb IIIC T80C...T130C Db |
|
Примечание: 1) При значении температуры ниже минус 30 °С возможно нарушение в работе дисплея. После повышения температуры до значения минус 30°С и более работоспобность дисплея восстанавливается. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на техническую табличку, прикрепленную к корпусу преобразователя, методом лазерной гравировки.
Комплектность
приведена в таблице 4.
Таблица 4 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
DMF73 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. на партию |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия Chongqing Xuxin Technology Co., Ltd.
