Модули МР-0401
| Номер в ГРСИ РФ: | 96074-25 |
|---|---|
| Производитель / заявитель: | ЗАО "ОКБ "Аэрокосмические системы", г.Дубна |
Модули МР-0401 (далее - модули) предназначены для воспроизведения напряжения постоянного тока с нормированными метрологическими характеристиками.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96074-25 | |||||||||
| Действует | по 07.08.2030 | |||||||||
| Наименование | Модули | |||||||||
| Модель | МР-0401 | |||||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8fb6c538-05ba-8404-b3af-1411c6f39405 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ОКБ «Аэрокосмические системы», РОССИЯ, 141983, Московская обл., г. Дубна, ул. Программистов, д. 4
Поверка
| Методика поверки / информация о поверке |
МП МР- 0401/2025 Государственная система обеспечения единства измерений Модули МР-0401 Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96074-25: Описание типа
2025-96074-25.pdf
Файл устарел
|
Скачать | 134.3 КБ | |
|
96074-25: Методика поверки
МП МР- 0401/2025
2025-mp96074-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96074-25: Описание типа
2025-96074-25-1.pdf
|
Скачать | 134.3 КБ | |
|
96074-25: Методика поверки
МП МР- 0401/2025
2025-mp96074-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Модули МР-0401 (далее - модули) предназначены для воспроизведения напряжения постоянного тока с нормированными метрологическими характеристиками.
Описание
Принцип действия модулей основан на преобразовании цифрового кода в напряжение постоянного тока цифро-аналоговыми преобразователями.
Модули МР-0401 обеспечивают прием и выдачу триггерных сигналов и имеет 8 выходных аналоговых каналов воспроизведения электрического напряжения постоянного тока. Для передачи данных между модулями и персональным компьютером с установленным управляющим ПО используется шина данных PCI-express (PXIe). Предусмотрен синхронный запуск входных аналоговых сигналов, обеспечивающийся наличием триггерных цепей и цепей синхронизации. Электропитание модулей осуществляется через шину от крейта стандарта PXIe, в который устанавливаются модули.
Управление модулями осуществляется от персонального компьютера, подключаемого к крейту.
Конструктивно модули состоят из платы, с прикрепленными к ним лицевой и защитной панелями. Защитная панель выполняет также функцию радиатора. Пломбирование модулей не предусмотрено, так как в их конструкции отсутствуют элементы регулировки и подстройки, доступные пользователю.
Общий вид модулей представлен на рисунке 1. Обозначение модуля наносится на переднюю панель в цифробуквенном формате методом гравирования, а также на плату модуля. Уникальный заводской номер наносится на плату модулей (рисунки 2 и 3) и содержит от 6 до 8 знаков в формате XXX-YY-ZZ, где XXXX - номер партии, YY - последние две цифры года изготовления, ZZ - номер изделия в партии (указывается при наличии партии).
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на защитную панель модуля. Места для нанесения знака утверждения типа и знака поверки имеются на защитной панели и указаны на рисунке 1.
Место нанесения Знака утверждения типа
Место нанесения знака поверки

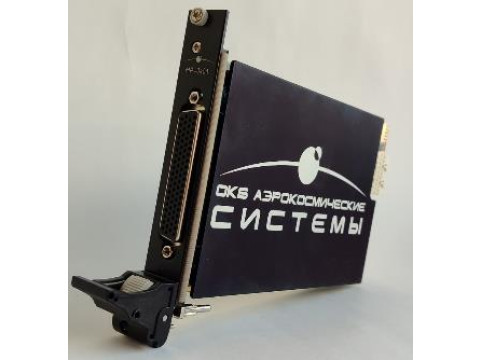

Рисунок 1 - Общий вид модулей МР-0401

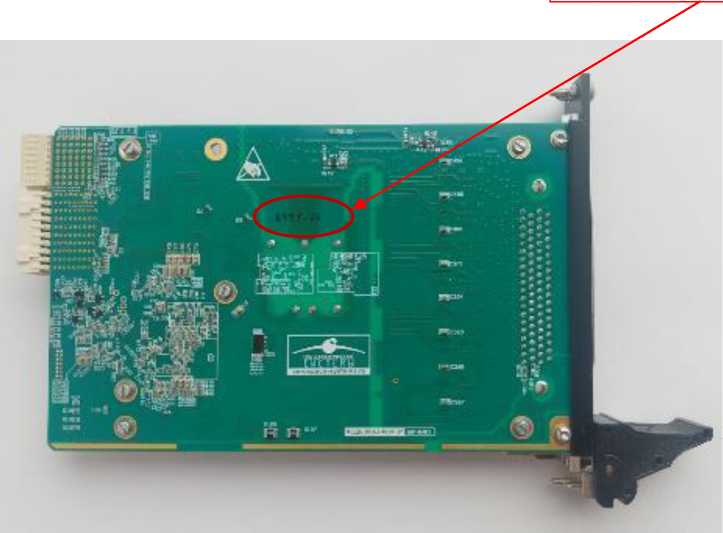

Место нанесения заводского номера

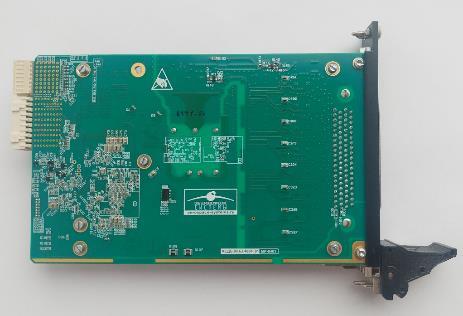

Рисунок 2 - Плата модулей МР-0401
Заводской номер

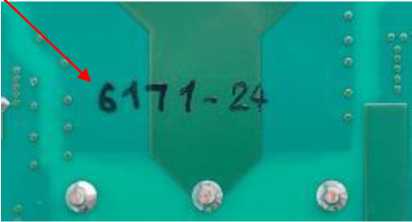

Рисунок 3 - Фрагмент платы модулей МР-0401
Программное обеспечение
Программное обеспечение, установленное на персональный компьютер с операционной системой Linux, служит для управления режимами работы модулей, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Модуль аналогового вывода МР-0401 |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0 |
Технические характеристики
Метрологические и основные технические характеристики модулей представлены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±0,01 |
|
Пределы дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока при изменениях температуры на каждые 10 °С, В |
±0,005 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10,8 до 13,2 |
|
Максимальная потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, глубинахширинахвысота, мм, не более |
212х21х131 |
|
Масса, кг, не более |
0,40 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от +5 до +45 от 30 до 80 от 84 до 106 |
'аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, час |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеящейся этикетки.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль МР-0401 |
АСДБ.00.63.4004 |
1 |
|
Руководство по эксплуатации |
АСДБ.00.63.4004РЭ |
1 |
|
Компакт-диск с ПО |
- |
1 |
|
Дополнительные принадлежности |
- |
по заказу |
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в гл. 2 «Использование по назначению» Руководства по эксплуатации АСДБ.00.63.4004РЭ.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Модули МР-0401», технические условия, АСДБ.411614.002ТУ.
