Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-IC
| Номер в ГРСИ РФ: | 96075-25 |
|---|---|
| Производитель / заявитель: | ООО "Инком", г. Вологда |
Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-ГС (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), интервалов времени, текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96075-25 | ||||||
| Действует | по 07.08.2030 | ||||||
| Наименование | Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения | ||||||
| Модель | HWK-IC | ||||||
| Модификации |
HWK-IC |
||||||
| Приказы |
№1611 от
07.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 14f99e6a-2f57-4c0a-5790-df3acbf22dc6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Инком», РОССИЯ, 160009, Вологодская обл., г. Вологда, ул. Мальцева, д. 52, офис 321
Поверка
| Методика поверки / информация о поверке |
МП 651- 25-011 Государственная система обеспечения единства измерений Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-IC Методика поверки
(с 07.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96075-25: Описание типа
2025-96075-25.pdf
Файл устарел
|
Скачать | 141.6 КБ | |
|
96075-25: Методика поверки
МП 651- 25-011
2025-mp96075-25.pdf
Файл устарел
|
Скачать | 141.6 КБ | |
|
96075-25: Описание типа
2025-96075-25-1.pdf
|
Скачать | 141.6 КБ | |
|
96075-25: Методика поверки
МП 651- 25-011
2025-mp96075-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-IC (далее - комплексы) предназначены для измерений в автоматическом режиме значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), интервалов времени, текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане.
Описание
Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на параллельном приеме и обработке сигналов космических аппаратов космических навигационных систем GPS/ГЛОНАСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Конструктивно комплексы состоят из вычислительного модуля, распознающих датчиков и блоков питания распознающих датчиков.
Функционально комплексы применяются для фиксации потока ТС, распознавания ГРЗ ТС и фиксации нарушений правил дорожного движения (далее - ПДД):
- пересечение в нарушение ПДД линий разметки проезжей части дороги;
- проезд на запрещающий сигнал светофора;
- невыполнение требования об остановке перед стоп-линией;
- невыполнение требования об остановке перед знаком стоп;
- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой);
- поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;
- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;
- выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;
- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;
- нарушение правил применения ремней безопасности или мотошлемов;
- несоблюдение требований, запрещающих остановку или стоянку различных типов ТС;
- нарушение правил пользования телефоном водителем ТС;
- движение ТС во встречном направлении по дороге с односторонним движением;
- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;
- установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);
- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);
- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;
- остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде;
- движение ТС с разрешенной массой ТС по полосам в нарушение ПДД;
- нарушение правил, установленных для движения ТС в жилых зонах;
- нарушения ПДД приближающихся и удаляющихся ТС, двигающихся в плотном потоке во всей зоне контроля с формированием пакета данных и траектории движения (трекинг) по каждому ТС с внесением координат установки систем и времени фиксации ТС, а также подсчетом количества ТС.

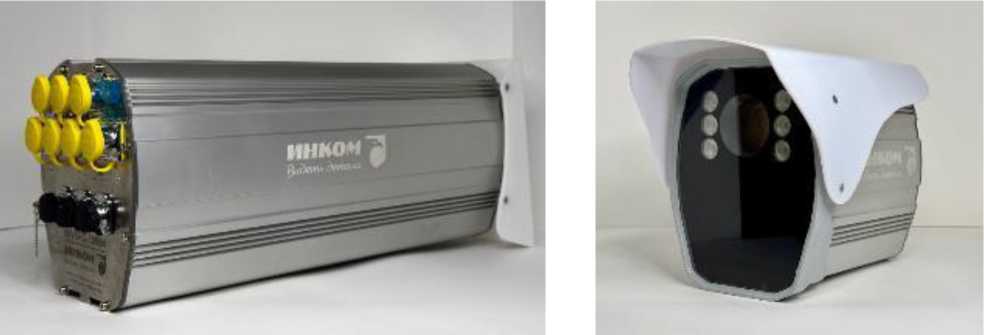

Общий вид составных частей комплексов представлен на рисунке 1.

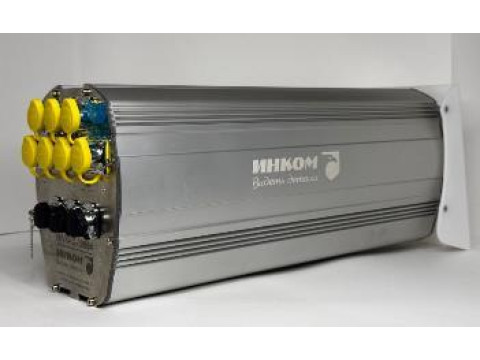

а) вычислительный модуль
б) распознающий датчик

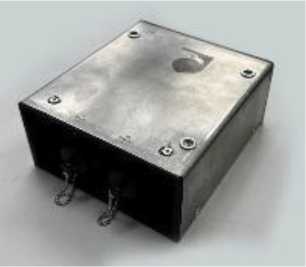

в) блок питания распознающего датчика
Рисунок 1 - Общий вид составных частей комплексов
Комплексы работают круглосуточно и в автоматическом режиме без участия человека.
Комплексы применяются только в стационарном размещении.
Корпуса вычислительного модуля и распознающих датчиков комплексов защищены от проникновения гарантийной номерной пломбой с контролем вскрытия, препятствующей несанкционированному вскрытию и лишающей гарантий и поверок при ее повреждении.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.
Место пломбировки от несанкционированного доступа
а) вычислительный модуля
номера и знака утверждения типа
б) распознающий датчик
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа
Заводской номер наносится методом гравировки на тыльные стенки вычислительного модуля и распознающих датчиков комплексов. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на корпус комплексов не предусмотрено.
Программное обеспечение
Функционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «СПО» Ястреб HWK». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПО «Ястреб HWK» |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0.26 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс |
±1 |
|
Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, мс |
±50 |
|
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане*, м |
±8 |
|
Диапазон измерений интервалов времени, c |
от 5 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
|
* - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия применения: - температура окружающей среды, °С |
от -50 до +60 |
|
- относительная влажность при температуре окружающей среды 35 °С, %, не более |
95 |
|
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
от 90 до 260 |
|
Габаритные размеры составных частей комплексов, без крепежных и защитных элементов, мм, не более - вычислительного модуля - длина |
200 |
|
- ширина |
230 |
|
- высота |
600 |
|
- распознающего датчика - длина |
340 |
|
- ширина |
200 |
|
- высота |
230 |
|
- блока питания распознающего датчика - длина |
75 |
|
- ширина |
155 |
|
- высота |
170 |
|
Масса составных частей комплексов, без крепежных и защитных элементов, кг, не более - вычислительного модуля |
11,5 |
|
- распознающего датчика |
5 |
|
- блока питания распознающего датчика |
2 |
Знак утверждения типа
наносится методом гравировки на тыльные стенки вычислительного модуля и распознающих датчиков комплексов, а также на титульные листы паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительные программноаппаратные с фотовидеофиксацией и информированием участников дорожного движения в составе: - вычислительный модуль - распознающий датчик - блок питания распознающего датчика |
HWK-IC |
1 шт. 2 шт. 2 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.66-002-35301559-2024 |
1 экз. |
|
Паспорт |
ПС 26.51.66-002-35301559-2024 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа
РЭ 26.51.66-002-35301559-2024 «Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-IC. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» в части пп. 12.42.1, 12.42.2, 12.43;
ТУ 26.51.66-002-35301559-2024 «Комплексы измерительные программно-аппаратные с фотовидеофиксацией и информированием участников дорожного движения HWK-IC. Технические условия».
