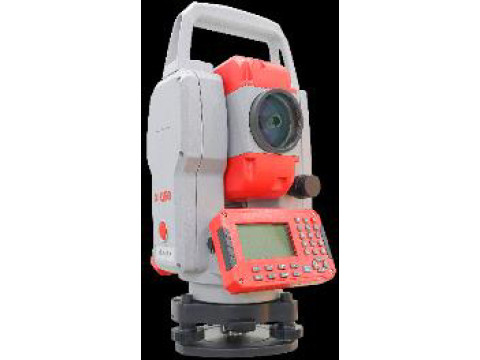

Тахеометры электронные AlphaGEO
| Номер в ГРСИ РФ: | 96079-25 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "GUANGZHOU ALPHA GEO-INFO CO., LTD.", Китай |
Тахеометры электронные AlphaGEO (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96079-25 | |||||||||
| Действует | по 08.08.2030 | |||||||||
| Наименование | Тахеометры электронные | |||||||||
| Модель | AlphaGEO | |||||||||
| Модификации |
AlphaGEO Alpha X AlphaGEO Alpha Y |
|||||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bf76954b-ef3e-49b0-ec47-fd96c3b6c501 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
GUANGZHOU ALPHA GEO-INFO CO., LTD, КИТАЙ, Room 603, Building No.1, Gaopu Road No.68, Tianhe District, Guangzhou, Guangdong, 510630
Поверка
| Методика поверки / информация о поверке |
МП-27/015-2025 Государственная система обеспечения единства измерений Тахеометры электронные AlphaGEO. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 44 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96079-25: Описание типа
2025-96079-25.pdf
Файл устарел
|
Скачать | 179.8 КБ | |
|
96079-25: Методика поверки
МП-27/015-2025
2025-mp96079-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96079-25: Описание типа
2025-96079-25-1.pdf
|
Скачать | 179.8 КБ | |
|
96079-25: Методика поверки
МП-27/015-2025
2025-mp96079-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Тахеометры электронные AlphaGEO (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов.
Описание
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации и разъем для SD-карты памяти. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К настоящему типу средств измерений относятся тахеометры электронные AlphaGEO Alpha X и AlphaGEO Alpha Y, которые отличаются внешним видом и интерфейсом пользователя.
Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Общий вид тахеометров представлен на рисунке 1.
Заводской номер в буквенно-цифровом формате наносится методом печати на лицевой стороне тахеометра. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

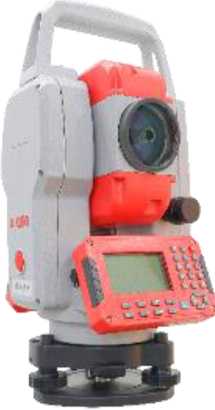

а) модификация Alpha X
б) модификация Alpha Y
Рисунок 1 - Общий вид тахеометров электронных AlphaGEO

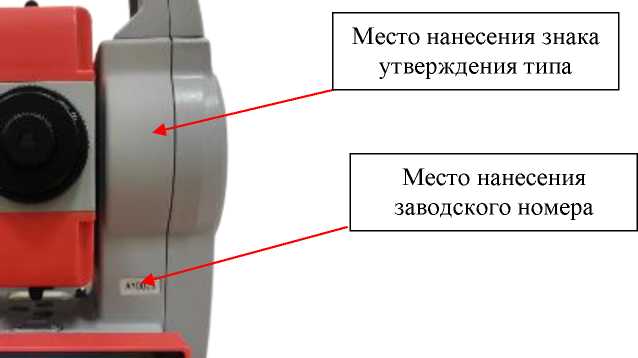

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
В комплектность тахеометров включено ПО SurPro, устанавливаемое на смартфон под управлением операционной системы Android (модификация Alpha X) или тахеометр (модификация Alpha Y) и предназначенное для обработки и хранения результатов измерений. ПО SurPro не содержит метрологически значимой части.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Алгоритм вычисления цифрового идентификатора |
|
Значение |
Alpha X |
ALPHA X |
1.1.8_L |
- |
|
SurPro |
не ниже 6.0 |
- | ||
|
Alpha Y |
ALPHA Y |
1.0.0.19 |
- | |
|
SurPro |
не ниже 6.0 |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - углов, градус1) - горизонтальных - вертикальных - длин, м: - с призменным отражателем (1 призма) - с пленочным отражателем - без отражателя |
от 0 до 360 от -50 до 90 от 1,5 до 5000,0 от 1,5 до 1200,02) от 1,5 до 1000,03) |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда |
±4 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
2 |
|
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем (1 призма) - с пленочным отражателем - без отражателя |
±2<2+240-6Ъ)4) ±2<2+240-6Ъ) ±2<2+240-6ъ) |
|
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем (1 призма) - с пленочным отражателем - без отражателя |
2+240’6<L 2+2-10’6<L 2+2-10’6<L |
|
Примечания: 1) градус, секунда - единица измерений плоского угла. 2) измерения на отражающую пленку (90*90) мм с коэффициентом отражения не менее 90 %. 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %. 4) L - измеряемая длина, мм. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
Alpha X |
Alpha Y |
|
Угловое поле зрения зрительной трубы, не менее |
1°30' | |
|
Наименьшее расстояние визирования, м, не более |
1,0 | |
|
Диапазон работы компенсатора, не менее |
±3' | |
|
Напряжение питания от источника постоянного тока, В |
7,4 |
7,4 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
175x178x340 |
213x230x361 |
|
Масса, кг, не более |
5,1 |
6,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +50 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
AlphaGEO |
1 шт. |
|
Трегер |
- |
1 шт. |
|
Крышка на объектив |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Чехол от дождя |
- |
1 шт. |
|
Набор инструментов для юстировки |
- |
1 к-т |
|
SD-карта |
- |
1 шт. |
|
Кабель |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Комплект пленочных отражателей |
- |
1 к-т |
|
Транспортировочный кейс |
- |
1 шт. |
|
Плечевой ремень |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
- п. 9 «Съемка» документа «Тахеометры электронные AlphaGEO Alpha Y. Руководство по эксплуатации»;
- п. 6 «Измерение углов», п. 7 «Измерение расстояний» документа «Тахеометры электронные AlphaGEO Alpha Х. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы для координатновременных средств измерений;
Стандарт предприятия «Тахеометры электронные AlphaGEO».
