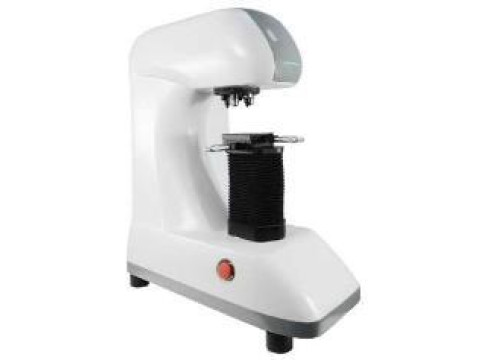

Микротвердомеры Виккерса Melytec AutoVicky 2005 Melytec AutoVicky 2005
| Номер в ГРСИ РФ: | 96085-25 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Фирма "Sinowon Innovation Metrology Manufacture Limited", Китай |
Микротвердомеры Виккерса Melytec AutoVicky 2005 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96085-25 | ||||||
| Действует | по 08.08.2030 | ||||||
| Наименование | Микротвердомеры Виккерса Melytec AutoVicky 2005 | ||||||
| Модель | Melytec AutoVicky 2005 | ||||||
| Модификации |
Melytec AutoVicky 2005А Melytec AutoVicky 2005B Melytec AutoVicky 2005С |
||||||
| Приказы |
№1622 от
08.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 34a816df-e54a-0078-63a8-3d8d0107e3e6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Sinowon Innovation Metrology Manufacture Limited, КИТАЙ, A1, KaiSong Park, 2Baima Xianfeng Road, South District, DounGuan, 52080
Поверка
| Методика поверки / информация о поверке |
МП 1600-0404-2025 Государственная система обеспечения единства измерений. Микротвердомеры Виккерса Melytec AutoVicky 2005. Методика поверки
(с 08.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96085-25: Описание типа
2025-96085-25.pdf
Файл устарел
|
Скачать | 102.7 КБ | |
|
96085-25: Методика поверки
МП 1600-0404-2025
2025-mp96085-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
96085-25: Описание типа
2025-96085-25-1.pdf
|
Скачать | 102.7 КБ | |
|
96085-25: Методика поверки
МП 1600-0404-2025
2025-mp96085-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Микротвердомеры Виккерса Melytec AutoVicky 2005 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка.
Микротвердомеры представляют собой стационарное средство измерений, состоящее из силовой рамы, рабочего столика, механизма приложения нагрузки и измерительного блока. Управление процессом испытаний и вывод результатов измерений осуществляется при помощи персонального компьютера, подключенного к твердомеру.
Микротвердомеры выпускаются в трех модификациях, одинаковых по принципу действия и отличающихся степенью автоматизации:
Melytec AutoVicky 2005А - ручная фокусировка, механический столик;
Melytec AutoVicky 2005B - автоматическая фокусировка, механический столик;
Melytec AutoVicky 2005С - автоматическая фокусировка, моторизованный столик.
На передней части силовой рамы микротвердомера с помощью клея наносится товарный ЗНак Melytec
На задней части силовой рамы микротвердомера с помощью клея наносится маркировочная табличка, содержащая информацию об изготовителе, серийном номере и модификации микротвердомера. Серийный номер состоит из буквенно-цифрового кода. Информация наносится любым удобным технологическим способом.
Пломбирование микротвердомера не предусмотрено.
Нанесение знака поверки на корпус микротвердомера не предусмотрено.

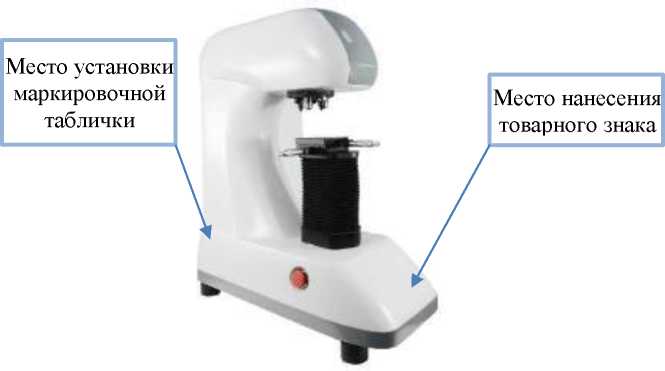

Общий вид микротвердомеров представлены на рисунке 1.
Рисунок 1 - Общий вид микротвердомеров Виккерса Melytec AutoVicky 2005
Программное обеспечение
Управление микротвердомером осуществляется при помощи персонального компьютера (далее ПК) в состав которого включено программное обеспечение (далее ПО) ATS-300.
ПО предназначено для выбора режима и управления процессом испытаний, а также обработки и вывода результатов измерений. ПО защищено от несанкционированного доступа паролем. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ATS-300 |
|
Номер версии (идентификационный номер ПО) |
1.0.1.ХХ* |
|
Цифровой идентификатор ПО |
- |
где Х может принимать значения от 1 до 99 и не является метрологический значимой частью.
Технические характеристики
Метрологические и технические характеристики микротвердомеров представлены в таблицах 2-3.
Таблица 2 -Диапазоны измерений, размах показаний и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,01 |
20,0 |
35,0 |
55 |
_ |
_ |
|
HV0,015 |
20,0 |
35,0 |
55 |
_ |
_ |
|
HV0,02 |
20,0 |
35,0 |
55 |
_ |
_ |
|
HV0,025 |
20,0 |
30,0 |
55 |
_ |
_ |
|
HV0,05 |
20,0 |
30,0 |
45,0 |
80,0 |
_ |
|
HV0,1 |
15,0 |
30,0 |
35,0 |
65,0 |
110 |
|
HV0,2 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
Продолжение таблицы 2
|
Обозначение шкалы твёрдости |
Диапазоны измерений твёрдости HV | ||||
|
от 50 до 200 включ. |
св. 200 до 350 включ. |
св. 350 до 550 включ. |
св. 550 до 850 включ. |
св. 850 до 1500 | |
|
Пределы допускаемой абсолютной погрешности измерений твердости, (размах показаний), HV, (±) | |||||
|
HV0,3 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV0,5 |
10,0 |
15,0 |
22,0 |
40,0 |
70,0 |
|
HV1 |
8,0 |
15,0 |
20,0 |
40,0 |
70,0 |
|
HV2 |
8,0 |
7,0 |
18,0 |
28,0 |
70,0 |
Таблица 3 - Технические характеристики микротвердомеров
|
Наименование характеристики |
Значение |
|
Диапазон времени выдержки испытательной нагрузки, с |
от 0 до 99 |
|
Номинальные значения испытательных нагрузок по шкалам Виккерса Н (кгс) |
0,09807 (0,01) 0, 14709 (0,015) 0,19613 (0,02) 0,2452 (0,025) 0,4903 (0,050) 0,9807 (0,100) 1,961 (0,200) 2,942 (0,300) 4,903 (0,500) 9,807 (1,000) 19,61 (2,000) |
|
Габаритные размеры микротвердомера: - длина, мм, не более - ширина, мм, не более - высота, мм, не более |
800 320 830 |
|
Параметры электрического питания от сети переменного тока, В |
220 ± 22 |
|
Масса микротвердомера, кг, не более |
70 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 до 80 от 84 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 85 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и маркировочную табличку.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микротвердомер Виккерса Melytec AutoVicky |
2005А или 2005А или 2005С |
1 шт. |
|
Индентор алмазный |
- |
1 шт. |
|
ПК с ПО |
- |
1 шт. |
|
Меры твердости* |
- |
1 комп. |
|
Паспорт |
Melytec AutoVicky 2005-ПС |
1 экз. |
|
Руководство по эксплуатации |
Melytec AutoVicky 2005-РЭ |
1 экз. |
|
*по согласованию с заказчиком | ||
Сведения о методах измерений
Руководство по эксплуатации Melytec AutoVicky 2005-РЭ, раздел 8 «Выполнение измерений».
Нормативные документы
Приказ Росстандарта № 1898 от 14.08.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа»;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения.
