Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV
| Номер в ГРСИ РФ: | 96098-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV (далее по тексту - системы) предназначены для измерений сопротивления постоянному электрическому току, электрической ёмкости, постоянного и переменного электрического напряжения, сопротивления изоляции электрических цепей, проверки электрической прочности изоляции электрических цепей, а также воспроизведения постоянного и переменного электрического напряжения, постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96098-25 | |||||||||||||||
| Действует | по 11.08.2030 | |||||||||||||||
| Наименование | Системы автоматизированные измерительные | |||||||||||||||
| Модель | ТЕСТ-9110-XXX-NNN-KKKKK-VVVV | |||||||||||||||
| Модификации |
ТЕСТ-9110-XXX-NNN-KKKKK-VVVV, где , «ТЕСТ-9110» - наименование серии, «XXX» - тип используемого измерителя: на основе стандарта LXI «LXI»; на основе стандарта VXI «VXI»; на основе стандарта AXIe «AXIe», «NNN» - порядковый номер системы: минимальное значение «001»; максимальное значение «999», «KKKKK» - количество каналов (точек контроля): минимальное значение «00001»; максимальное значение «99000», «VVVV» - максимальное воспроизводимое значение напряжения постоянного тока: 30 В - «30»; 1050 В - «1050»; 1500 В - «1500»; 2120 В - «2120»; 3500 В - «3500» ТЕСТ-9110-VXI-001-00400-1050 ТЕСТ-9110-LXI-001-00036-3500 ТЕСТ-9110-AXIe-001-00256-1500 |
|||||||||||||||
| Приказы |
№1634 от
11.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7c72389e-e0b7-7cad-41df-e93902c2e153 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
ГВТУ.411713.100МП Государственная система обеспечения единства измерений Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV Методика поверки
(с 11.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96098-25: Описание типа
2025-96098-25.pdf
Файл устарел
|
Скачать | 251.8 КБ | |
|
96098-25: Методика поверки
ГВТУ.411713.100МП
2025-mp96098-25.pdf
Файл устарел
|
Скачать | 5.1 MБ | |
|
96098-25: Описание типа
2025-96098-25-1.pdf
|
Скачать | 251.8 КБ | |
|
96098-25: Методика поверки
ГВТУ.411713.100МП
2025-mp96098-25-1.pdf
|
Скачать | 5.1 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV (далее по тексту - системы) предназначены для измерений сопротивления постоянному электрическому току, электрической ёмкости, постоянного и переменного электрического напряжения, сопротивления изоляции электрических цепей, проверки электрической прочности изоляции электрических цепей, а также воспроизведения постоянного и переменного электрического напряжения, постоянного электрического тока.
Описание
Функционально системы выполнены по магистрально-модульному принципу, комплектующие систем выполнены на основе стандартов VXI, LXI или AXIe (в зависимости от исполнения). Системы построены на базе универсального измерительного канала (УИК), выполняющего следующие функции:
- воспроизведения постоянного и переменного электрического напряжения;
- воспроизведения постоянного электрического тока;
- измерения постоянного электрического напряжения;
- измерения переменного электрического напряжения;
- измерения электрического сопротивления по двухпроводной и четырехпроводной схемам измерений;
- измерения электрической емкости;
- измерения сопротивления изоляции и проверки электрической прочности изоляции электрических цепей.
Конструктивно системы представляют стойки электронные с установленными в них блоками электронными, коммутатором Ethernet и прикрепленными к стойкам коммутационными панелями. Блоки электронные представляют собой крейты (базовые блоки) с установленными в них функциональными модулями.
В состав функциональных модулей входят:
- модуль общесистемного интерфейса (для систем, содержащих функциональные модули стандарта VXI, AXIe, LXI);
- модуль (прибор) измерителя, предназначенного для воспроизведения и измерений напряжения и силы тока с целью определения электрических параметров объекта контроля;
- модуль высоковольтного коммутатора.
Принцип действия УИК основан:
- при воспроизведении постоянного электрического напряжения и постоянного электрического тока на линейном регулировании выходного напряжения при помощи транзисторного усилителя, охваченного петлей отрицательной обратной связи. Усилитель имеет два аналоговых управляющих входа: вход задания уровня ограничения выходного напряжения и вход задания уровня ограничения выходного тока. Задание уровней ограничения напряжения и тока производится при помощи напряжения на выходах ЦАП. Усилитель имеет две петли отрицательной обратной связи: по напряжению и по току. В качестве датчика силы тока используется шунт;
- при измерении постоянного электрического напряжения на преобразовании входного напряжения постоянного тока при помощи входного делителя или усилителей и аналогоцифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код с последующим расчетом измеренного значения;
- при измерении переменного электрического напряжения на преобразовании среднеквадратического значения напряжения переменного тока в пропорциональное напряжение постоянного тока и его последующего измерения;
- при измерении электрического сопротивления на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости. Измерение сопротивления постоянному току цепи обеспечивается по двухпроводной или четырехпроводной схемам путем последовательных измерений сопротивлений отдельных участков цепи, заключенных между опорным и рабочими каналами, соединенными с этой цепью, выделении среди полученных значений максимального значения и запоминания выделенного значения как сопротивления цепи;
- при воспроизведении постоянного электрического напряжения в режиме измерений сопротивления изоляции и при воспроизведении постоянного и переменного электрического напряжения в режиме проверки прочности изоляции основан на регулировании выходного напряжения на выходе высокочастотного импульсного
преобразователя с помощью широтно-импульсной модуляции (ШИМ), выпрямлении импульсного напряжения и его фильтрации с последующим сравнением его со значением опорного напряжения. Форма напряжения на выходе источника (напряжение постоянного электрического тока или переменного электрического напряжения тока синусоидальной формы частотой 50 Гц) определяется формой напряжения на выходе источника опорного напряжения, задаваемого при помощи цифро-аналогового преобразователя (ЦАП);
- при измерении сопротивления изоляции на приложении к испытываемой цепи напряжения постоянного электрического тока, измерении величины этого напряжения, измерении значения тока утечки изоляции и дальнейшем программном расчёте сопротивления изоляции. При превышении максимального значения тока утечки регистрируется пробой изоляции, и испытание автоматически прекращается;
- при работе в режиме проверки прочности изоляции при приложении испытательного постоянного или переменного электрического напряжения на приложении к испытываемой цепи соответствующего испытательного напряжения с последующим измерением тока утечки изоляции. При превышении заданного максимального значения тока утечки изоляции регистрируется пробой изоляции, и испытание автоматически прекращается.
- при работе с VXI измерителем при измерении электрической ёмкости на измерении времени переходного процесса заряда ёмкости до заданного уровня напряжения при заданном постоянном токе и дальнейшем программном расчёте ёмкости;
- при работе с LXI и AXIe измерителями при измерении электрической ёмкости на подаче напряжения переменного тока частотой 1 кГц и измерении значений среднеквадратичного значения напряжения на измеряемой емкости и среднеквадратичного значения тока, протекающего через измеряемую емкость, а также угла сдвига фаз между напряжением и током. Значение емкости вычисляется исходя из измеренных значений тока, напряжения и угла сдвига фаз.
Системы выпускаются в модификациях, отличающихся между собой составом, метрологическими характеристиками и имеющие обозначения
ТЕСТ-9110-XXX-NNN-KKKKK-VVVV, где «XXX» - тип используемого измерителя, «NNN» -порядковый номер системы, «KKKKK» - количество каналов (точек контроля), «VVVV» -максимальное воспроизводимое значение напряжения постоянного тока в соответствии с рисунком 1.
ТЕСТ-9110 - XXX - NNN - KKKKK - VVVV
|
Наименование серии |
ТЕСТ-9110 |
|
Тип используемого измерителя | |
|
На основе стандарта LXI |
LXI |
|
На основе стандарта VXI |
VXI |
|
На основе стандарта AXIe |
AXIe |
|
Порядковый номер изделия | |
|
Минимальное значение |
001 |
|
Максимальное значение |
999 |
|
Количество измерительных каналов | |
|
Минимальное значение |
00001 |
|
Максимальное значение |
99000 |
|
Максимальное воспроизводимое значение напряжения постоянного тока (Umax) | |
|
30 В |
30 |
|
1050 В |
1050 |
|
1500 В |
1500 |
|
2120 В |
2120 |
|
3500 В |
3500 |
|
Примечания: 1 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта VXI равно 1050 В. 2 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта AXIe равно 1500 В или 30 В для измерителя К576-ИС-AXIe-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002. 3 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта LXI равно 3500 В. | |
Рисунок 1 - Обозначение модификаций систем

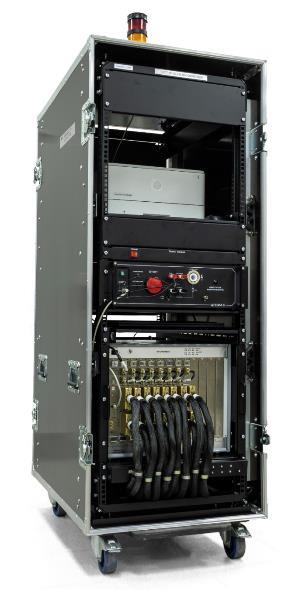

Общий вид систем на основе стандартов VXI, LXI и AXIe приведен на рисунках 2-4. Места нанесения знака утверждения типа и знака поверки предусмотрены на боковой панели стоек или электронных блоков систем методом наклейки.

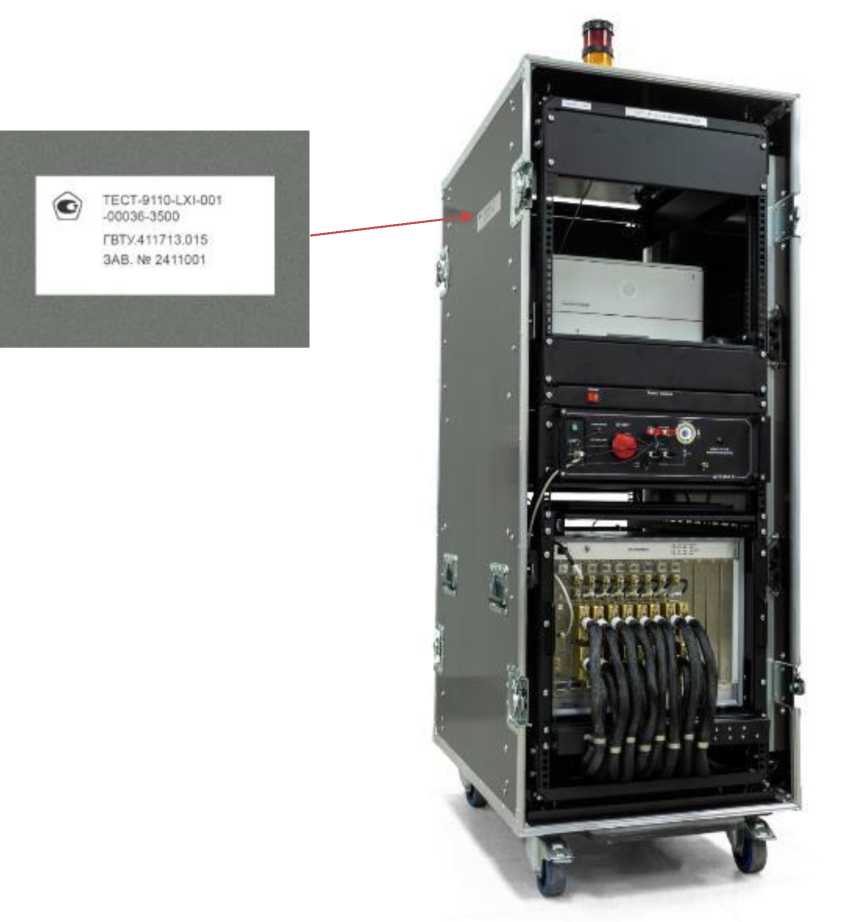

Заводские номера, состоящие из 7 цифр, указываются в формуляре и наносятся на боковой панели одной из стоек систем VXI, LXI и блока системы AXIe методом металлизированной самоклеящейся наклейки. Образец металлизированной самоклеящейся наклейки с заводским номером приведен на рисунке 3.
Разрывная наклейка для защиты от несанкционированного доступа наносится на боковые панели систем поверх головки одного из винтов крепления стенки к корпусу.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения разрывной наклейки

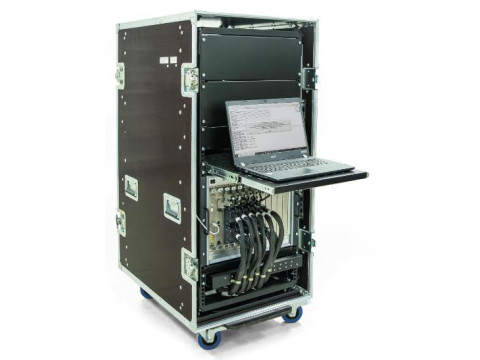

Рисунок 2 - Общий вид систем на основе стандарта VXI

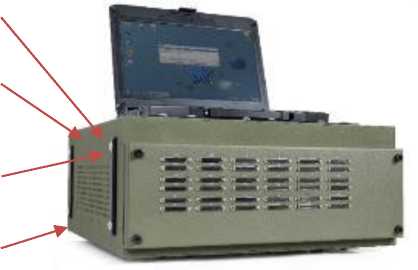

Рисунок 3 - Общий вид систем на основе стандарта LXI и металлизированной самоклеящейся наклейки с заводским номером
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения разрывной наклейки

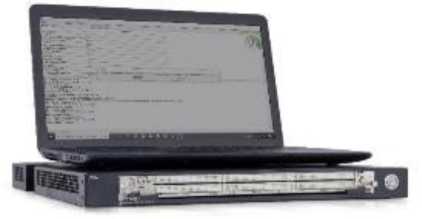

Рисунок 4 - Общий вид систем на основе стандарта AXIe
Программное обеспечение
Метрологическая значимая часть программного обеспечения (ПО) систем -исполняемый файл Povcalc.dll, установленный с операционной системой Windows или исполняемый файл Povcalc.so, установленный с операционной системой Linux. Идентификационные данные о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Операционная система |
Linux |
Windows |
|
Идентификационное наименование ПО |
Povcalc.so |
Povcalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
D8349CB9 |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики систем на основе стандарта LXI (ТЕСТ-9110-LXI-NNN-KKKKK-VVVV)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения постоянного электрического напряжения постоянного тока Ur, В1) |
от 0,1 до 3500,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения Ub, В, в диапазоне, В: - от 0,1 до 30 включ. - св. 30 до 100 включ. - св. 100 до 2120 включ. - св. 2120 до 3500 |
±(0,002/Ub+0,03) ±(0,01-Ub+1) ±(0,01/Ub+2) ±(0,01-Ub+5) |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В |
от 25 до 2500 |
|
Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, % |
±2 |
|
Диапазон воспроизведения постоянного электрического тока (1в), мА |
от 0,1 до 2000,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического тока, мА, в диапазоне, мА: - от 0,1 до 100 включ. - св. 100 до 2000 |
±(0,005-!в+0,01) ±(0,005-1в+1) |
|
Диапазон измерений электрической ёмкости, мкФ |
от 0,0001 до 10000,0 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ: - от 0,0001 до 10 включ. - св. 10 до 10000 |
±5 ±10 |
|
Диапазон измерений электрического сопротивления постоянному току Ru3m по двухпроводной схеме, Ом |
от 0,1 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом: - от 0,1 до 1 включ. - св. 1 до 107 включ. - св. 107 до 5-108 |
±(0,002<Иизм +0,03) ±(0,002^изм +0,2) ±(0,1-Яизм) |
|
Диапазон измерений электрического сопротивления постоянному току R-изм по четырёхпроводной схеме, Ом |
от 0,001 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом, в диапазоне, Ом: - от 0,001 до 107 включ. - св. 107 до 5-108 |
±(0,002-Яизм +0,002) ±(0,1-Яизм) |
|
Диапазон измерений сопротивления изоляции (И.изм.изал), МОм |
от 0,1 до 10000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм: - от 0,1 до 499 - от 500 до 10000 |
±(1 + к^изм.изол /Лисп)2) ±(2 + к^изм.изол /Лисп) 2) |
|
Диапазон измерений постоянного электрического напряжения (Лизм), В |
±700 |
|
Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, В, в диапазоне, В: - от - 0,1 до 0,1 - от - 1 до 1 - от - 10 до 10 - от - 100 до 100 - от - 700 до 700 |
±(0,002^|иизм| +0,0002) ±(0,002^|иизм| +0,002) ±(0,002^|иизм| +0,02) ±(0,002^|иизм| +0,2) ±(0,003^|иизм| +0,3) |
|
Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В |
от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, % |
±5 |
|
Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА |
от 100 до 7000 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА |
±(0,05<!изм +2) |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
от 0,001 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
±(0,005^Юм +0,0003) |
|
Для распределённых изделий | |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом |
от 0,1 до 1-106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом, в диапазоне, Ом: - от 0,1 до 1 включ. - св. 1 до 106 |
±(0,004<Иизм +0,03) ±(0,004<Иизм +0,2) |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
от 0,001 до 106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
±(0,004-Кизм +0,002) |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,1 до 10000 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % |
±(4 +2^к^изм/Цисп) |
|
Примечания: 1) Диапазон воспроизведений постоянного электрического напряжения выбирается в зависимости от максимального значения воспроизводимого напряжения. 2) иисп - установленное значение испытательного напряжения, В; R-изм.изол - измеряемое значение сопротивления изоляции, МОм; k - коэффициент 1 В/МОм. | |
Таблица 3 - Метрологические характеристики систем на основе стандарта AXIe (ТЕСТ-9110- AXIe-NNN-KKKKK-VVVV)
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазоны воспроизведения постоянного электрического напряжения ив, В3) |
от 0,1 до 1500,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения, В, в диапазоне, В: - от 0,1 до 30 включ. - св. 30 до 100 включ. - св. 100 до 1500 |
±(0,002- ив +0,03) ±(0,01- ив +1) ±(0,01- ив +2) |
|
Диапазон воспроизведений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В |
от 25 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, % |
±2 |
|
Диапазоны воспроизведений постоянного электрического тока 1в, мА |
от 0,1 до 2000,0 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического тока, мА4), в диапазоне, мА: - от 0,1 до 100 включ. - св. 100 до 2000 |
±(0,005-!в+0,01) ±(0,005-1в+1) |
|
Диапазон измерений электрической ёмкости, мкФ5) |
от 0,0001 до 10000,0 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ: - от 0,0001 до 10 включ. - св. 10 до 10000 |
±5 ±10 |
|
Диапазон измерений электрического сопротивления постоянному току Ru3m по двухпроводной схеме, Ом |
от 0,1 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом: - от 0,1 до 1 включ. - св. 1 до 107 включ. - св. 107 до 5-108 Ом |
±(0,002<Иизм +0,03) ±(0,002^изм +0,2) ±(0,1^изм) |
|
Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом |
от 0,001 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом, в диапазоне, Ом: - от 0,001 до 107 включ. - св. 107 до 5-108 Ом |
±(0,002^изм +0,002) ±(0,1^изм) |
|
Диапазон измерений сопротивления изоляции (Кизм.изол), МОм6) |
от 0,1 до 10000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм: - от 0,1 до 499 - от 500 до 10000 МОм |
±(1 + к^изм.изол /иисп)2) ±(2 + к^изм.изол /иисп) 2) |
|
Диапазон измерений напряжения постоянного тока иизм, В7) |
±700 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, в диапазоне, В: - от - 0,1 до 0,1 - от - 1 до 1 - от -10 до 10 - от -100 до 100 - от -700 до +700 В |
±(0,002^Иизм| +0,0002) ±(0,002^Иизм| +0,002) ±(0,002^Иизм| +0,02) ±(0,002^Иизм| +0,2) ±(0,003^Иизм| +0,3) |
|
Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В8) |
от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, % |
±5 |
|
Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА9) |
от 100 до 7000 |
|
Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА |
±(0,05<[изм +2) |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
от 0,001 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
±(0,005^Юм + 0,0003) |
|
Для распределённых изделий | |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом |
от 0,1 до 1-106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом, в диапазоне, Ом: - от 0,1 до 1 включ. - св. 1 до 106 |
±(0,004<Иизм +0,03) ±(0,004<Иизм +0,2) |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
от 0,001 до 106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
±(0,004-Кизм +0,002) |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,1 до 10000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % |
±(4 + 2^к^изм/Цисп) |
|
Примечания: 3) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого постоянного электрического напряжения 30 В. 4) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого тока 100 мА. 5) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует. 6- 7) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение измерения сопротивления электрическому току 1 Мом. 8- 9) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует. | |
Таблица 4 - Метрологические характеристики систем на основе стандарта VXI
(ТЕСТ-9110-VXI-NNN-KKKKK-VVVV)___________________________________________
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 1 до 1050 |
|
Пределы допускаемой относительной погрешности воспроизведений постоянного электрического напряжения, %, в диапазоне, В: - от 1 до 10 включ. - св. 10 до 1050 |
±2 ±1 |
|
Диапазон воспроизведений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В |
от 100 до 750 |
|
Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения частотой 50 Гц, % |
±5 |
|
Диапазон воспроизведений постоянного электрического тока, мА |
от 5 до 2000 |
|
Пределы допускаемой относительной погрешности воспроизведений постоянного электрического тока, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений электрической ёмкости, мкФ |
от 0,0001 до 100,0 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
±10 |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, Ом |
от 0,1 до 5-108 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом: - от 0,1 до 10 включ. - св. 10 до 100 включ. - св. 100 до 1000 включ. - св. 1000 до 10000 включ. - св. 10000 до 100000 включ. - св. 100000 до 1-106 включ. - св. 1-106 до 1-107 включ. - св. 1407 до 5-108 |
±0,5 ±0,2 ±0,1 ±0,1 ±0,1 ±0,1 ±0,2 ±10,0 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом |
от 0,01 до 5-108 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме, % в диапазоне, Ом: - от 0,01 до 10 включ. - св. 10 до 100 включ. - св. 100 до 1000 включ. - св. 1000 до 10000 включ. - св. 10000 до 100000 включ. - св. 100000 до 1-106 включ. - св. 1-106 до 1-107 включ. - св. 1407 до 5-108 |
±0,20 ±0,10 ±0,10 ±0,08 ±0,08 ±0,08 ±0,20 ±10,0 |
|
Диапазон измерений сопротивления изоляции (Кизм.изал), МОм |
от 0,1 до 1000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %: |
±(3 +к^изм.изол Шиси) |
|
Диапазоны измерений напряжения постоянного тока, В |
±10 ±100 ±700 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений постоянного электрического напряжения, % |
±0,5 |
|
Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В |
от 1 до 700 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, % |
±5 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
от 0,001 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом |
±(0,02<Иизм +0,0003) |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Для распределённых изделий | |
|
Диапазон измерений электрического сопротивления постоянного электрического тока по двухпроводной схеме измерений, Ом |
от 0,1 до 1-106 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом: - от 0,1 до 10 включ. - св. 10 до 100 включ. - св. 100 до 106 |
±0,8 ±0,4 ±0,2 |
|
Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме измерения, Ом |
от 0,01 до 1-106 |
|
Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, %, в диапазоне, Ом: - от 0,01 до 10 включ. - св. 10 до 104 включ. - св. 104 до 105 включ. - св.105 до 106 |
±0,20 ±0,15 ±0,20 ±0,40 |
|
Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
от 0,001 до 106 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом |
±(0,004-КИзм +0,002) |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,1 до 1000,0 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, % |
±(5 +2-к-Кизм/иисп) |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление защитного заземления, Ом, не более |
0,1 |
|
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, | |
|
не менее |
20 |
|
Электрическая прочность изоляции цепи сетевого питания, В, не менее |
1500 |
|
Максимальная потребляемая мощность, кВ\Л, не более10) |
2 |
|
Габаритные размеры каждой из электронных стоек, мм, не более:11) | |
|
- ширина |
1300 |
|
- высота |
2200 |
|
- длина |
1200 |
|
Масса без учета ЗИП-О и ПЭВМ, кг, не более12) |
500 |
|
Габаритные размеры электронных блоков (AXIe), мм, не более:11) | |
|
- ширина |
500 |
|
- высота |
300 |
|
- длина |
500 |
|
Масса электронных блоков (AXIe) без учета ЗИП-О и ПЭВМ, кг, не более12) |
25 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +35 80 от 84,0 до 106,7 |
|
Примечания: 10-12) Не более значений, указанных в РЭ на каждое конкретное изделие | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на боковой панели стоек или электронных блоков систем методом наклейки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Система автоматизированная измерительная |
ТЕСТ-9110-XXX-NNN-KKKKK-VVVV |
1 |
|
Комплект ЗИП-О |
- |
1 |
|
Руководство по эксплуатации |
FBTY.411713.YYYP3* |
1 |
|
Формуляр |
ГВТУ.411713.YYYФО* |
1 |
|
Программное обеспечение на CD (компакт-дисках) |
1 | |
|
* - YYY - - последние три цифры обозначения спецификации конкретного изделия | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ГВТУ.411713. YYYРЭ «Система автоматизированная измерительная ТЕСТ-9110-XXX-NNN-KKKKK-VVVV. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.371-80 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1Н0-16 до 100 А»;
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Технические условия «ГВТУ.411713. 100ТУ «Системы автоматизированные
измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV».
Смотрите также
