Системы лазерные координатно-измерительные сканирующие HERON

Назначение

Системы лазерные координатно-измерительные сканирующие HERON (далее - системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.

Описание

Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Основными компонентами систем является управляющий блок HERON LITE Long Range Box, выполненный в виде отдельного блока и сканер с присоединенной ручкой. Для связи управляющего блока и сканера используется соединительный провод.

Управление системами осуществляется при помощи кнопок, находящихся на корпусе управляющего блока и с помощью внешних устройств по радиоканалу сети Wi-Fi.

К средствам измерений данного типа относятся системы лазерные координатноизмерительные сканирующие HERON модификаций HERON LITE, HERON LITE Color, HERON LITE LR, HERON LITE LR Color, HERON LITE EX, HERON MS TWIN, HERON MS TWIN Color, HERON OnyxSLAM, HERON OnyxSLAM photo отличающиеся габаритами и наличием в комплекте поставки рюкзака для проведения съемки.

Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера и нижней панели управляющего блока. Общий вид маркировочных табличек представлен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.

Общий вид систем представлен на рисунке 1-2.

б)

г)

д)

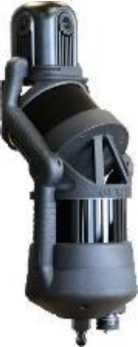

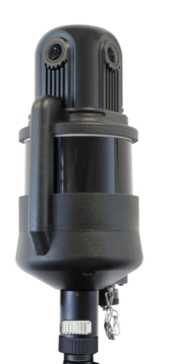

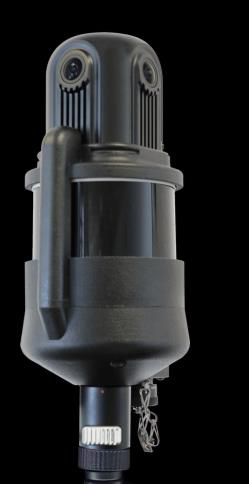

Рисунок 1 - Общий вид сканеров системы лазерной координатно-измерительной сканирующей HERON:

а) модификации HERON LITE, HERON LITE LR, HERON LITE EX; б) модификация HERON LITE Color, HERON LITE LR Color; в) модификация HERON MS TWIN; г) HERON MS TWIN Color; д) модификация HERON OnyxSLAM; е) HERON OnyxSLAM photo

Рисунок 2 - Общий вид управляющего блока системы лазерной координатно-измерительной сканирующей HERON

а)

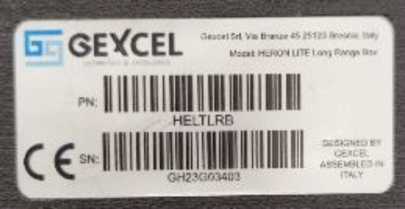

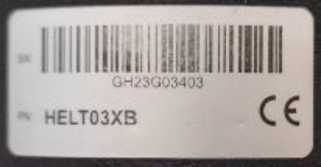

Рисунок 3 - Общий вид маркировочной таблички а) на корпусе сканера; б) на корпусе управляющего блока

б)

Программное обеспечение

Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.

Для обработки результатов измерений используется программное обеспечение (далее - ПО) «Heron Desktop» и «Reconstructor».

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

аблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Как выполнить сканирование» документов:

- «Системы лазерные координатно-измерительные сканирующие HERON LITE, HERON LITE LR, HERON LITE EX. Руководство по эксплуатации»;

- «Системы лазерные координатно-измерительные сканирующие HERON LITE Color, HERON LITE LR Color. Руководство по эксплуатации»;

- «Системы лазерные координатно-измерительные сканирующие HERON MS TWIN, HERON MS TWIN Color. Руководство по эксплуатации»;

- «Системы лазерные координатно-измерительные сканирующие HERON OnyxSLAM, Руководство по эксплуатации»;

- «Системы лазерные координатно-измерительные сканирующие HERON OnyxSLAM photo. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;

Стандарт предприятия Gexcel Srl.
