Калибраторы многофункциональные трехфазные Теккноу ТК3000

Назначение

Калибраторы многофункциональные трехфазные Теккноу ТК3000 (далее калибраторы) предназначены для воспроизведения и измерений постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрической мощности постоянного и переменного тока, воспроизведения частоты синусоидального сигнала, угла сдвига фаз и гармоник.

Калибраторы могут использоваться (в зависимости от модификации) в качестве эталонов для поверки и калибровки средств измерений электрических величин как:

- эталон 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 №1436 (Приложение А, Б, В);

- эталон 1-го или 2-го разряда средств измерений согласно государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10'1 до 2409 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 №1706;

- эталон 1-го или 2-го разряда средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 140'1 до 1406 Гц согласно государственной поверочной схеме для средств измерений силы переменного электрического тока от 1-10'8 до 100 А в диапазоне частот от 1-10'1 до 1-106 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 №668;

- эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520;

- эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 140—16^100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1.10.2018 № 2091;

- эталон 5-го разряда средств измерений согласно государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года №2360.

Описание

К настоящему типу средств измерений относятся калибраторы следующих модификаций: ТК3500, ТК3510, ТК3520, ТК3530, ТК3550, ТК3100, ТК3300, отличающиеся своими функциональными возможностями. В калибраторах ТК3000 объединены функции генерации переменного/постоянного напряжения, силы тока, генерации мощности переменного/постоянного тока, измерений напряжения и силы переменного тока, гармоник и т.д.

Принцип действия калибраторов основан на преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее.

Конструктивно калибраторы выполнены в виде переносного прибора в металлическом корпусе. На передней панели калибраторов расположены: сенсорный дисплей, функциональные клавиши (кроме ТК3550 и TK3100, для них предусмотрен выносной блок с функциональными клавишами и поворотным регулятором), поворотный регулятор для установки значений параметров, разъёмы для присоединения измерительных проводов. На задней панели калибраторов расположены: разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232 (Ethernet и USB опционально), встроенный охлаждающий вентилятор, клемма защитного заземления.

Калибраторы модификаций ТК3500, ТК3510, ТК3520, ТК3530 могут использоваться совместно с токовыми клещами, подключаемыми к специальным входам на задней панели прибора. Погрешность калибратора в данном случае определяется применяемыми клещами.

В калибраторах имеется функция анализа гармоник, которая позволяет отображать информацию о гармониках тока и напряжения, как усреднено, так и в процентах от действующего значения для всех трех фаз вплоть до 21-ой гармоники.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку - шильд методом лазерной гравировки, расположенную на задней панели калибратора.

Общий вид модификаций калибраторов и идентификационных наклеек-шильдов представлены на рисунках 1 - 8.

Дтеккноу

Калибратор многофукциональный ТК3500

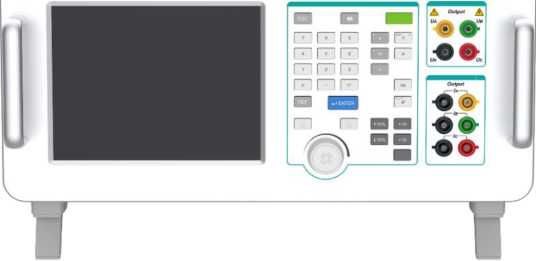

Рисунок 1 - Калибратор многофункциональный трехфазный Теккноу ТК3500

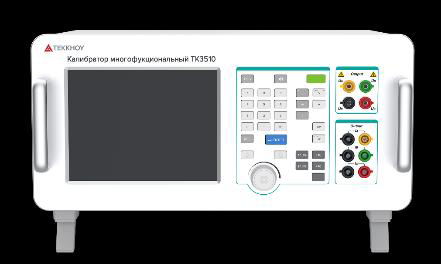

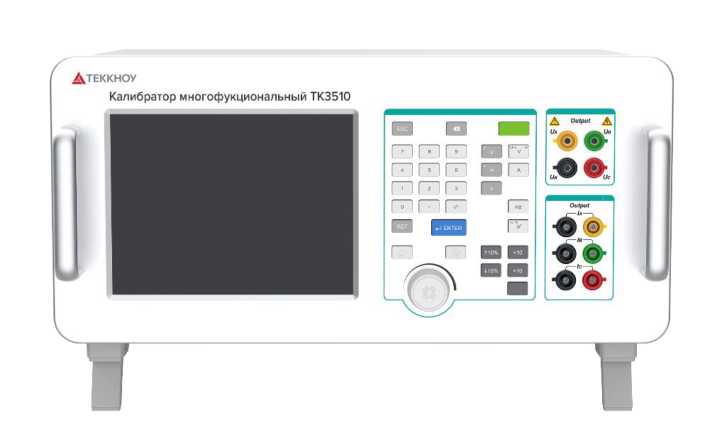

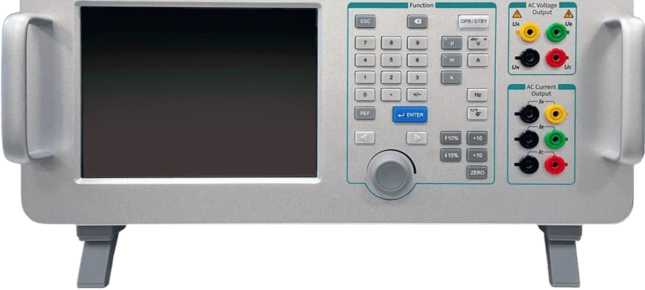

Рисунок 2 -Калибратор многофункциональный трехфазный Теккноу ТК3510

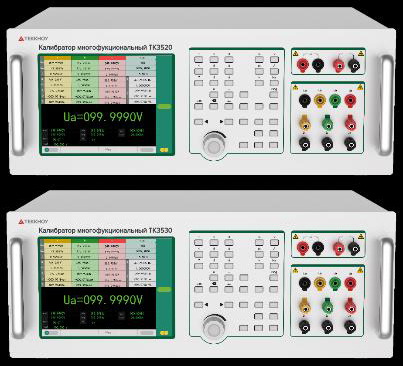

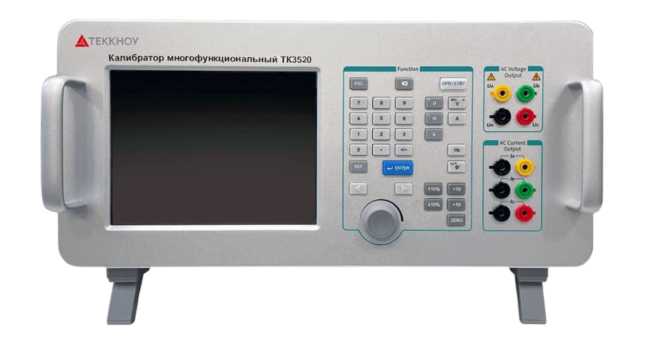

Рисунок 3.1 - Калибратор многофункциональный трехфазный Теккноу ТК3520

Рисунок 3.2 - Калибратор многофункциональный трехфазный Теккноу ТК3520

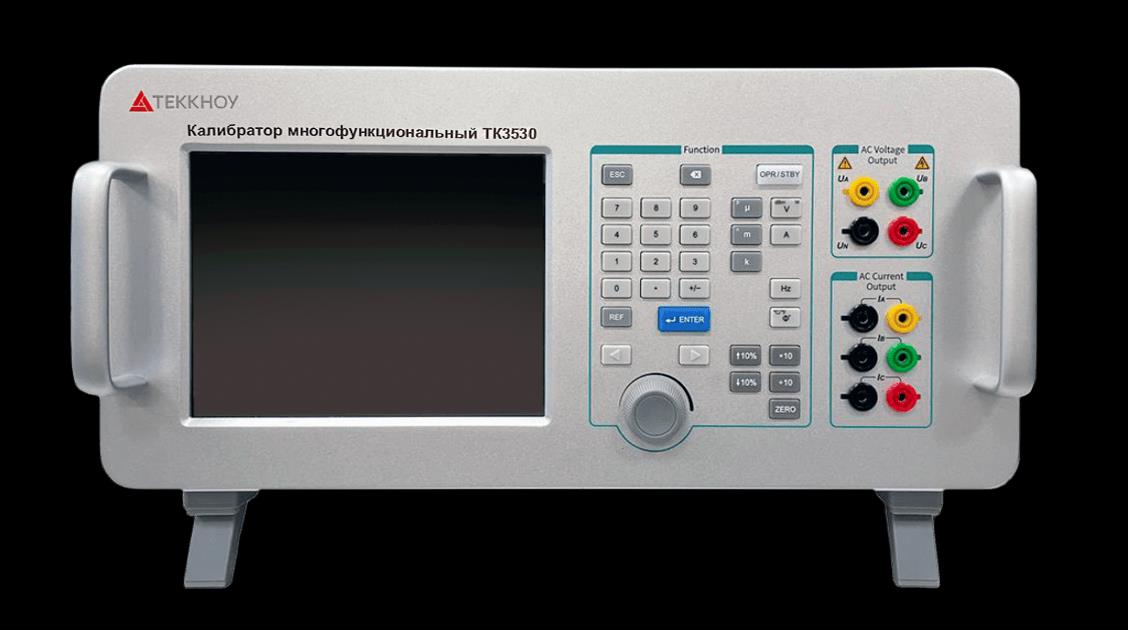

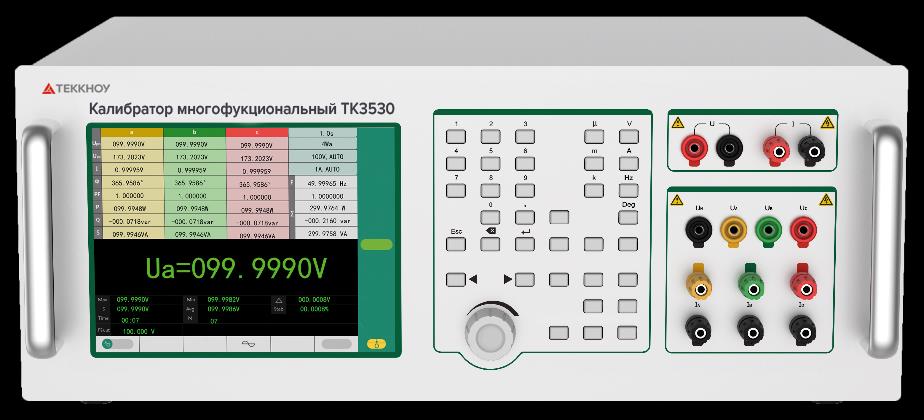

Рисунок 4.1 - Калибратор многофункциональный трехфазный Теккноу ТК3530

ДТЕККНОУ

Калибратор многофункциональный ТК3530

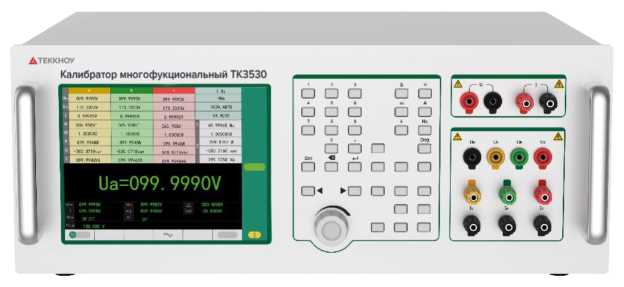

Рисунок 4.2 - Калибратор многофункциональный трехфазный Теккноу ТК3530

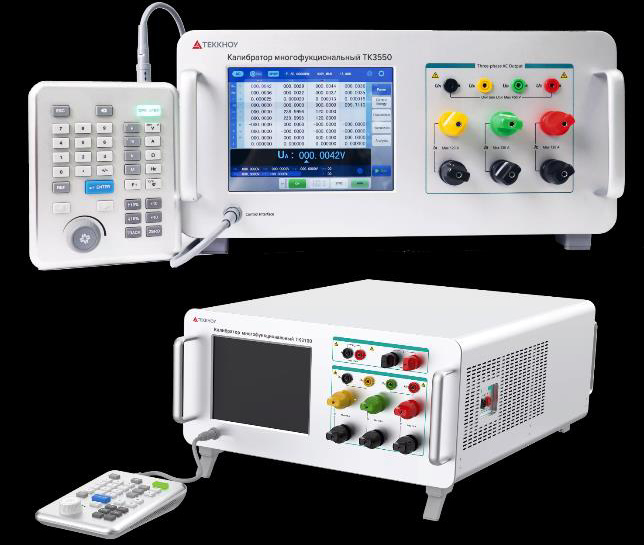

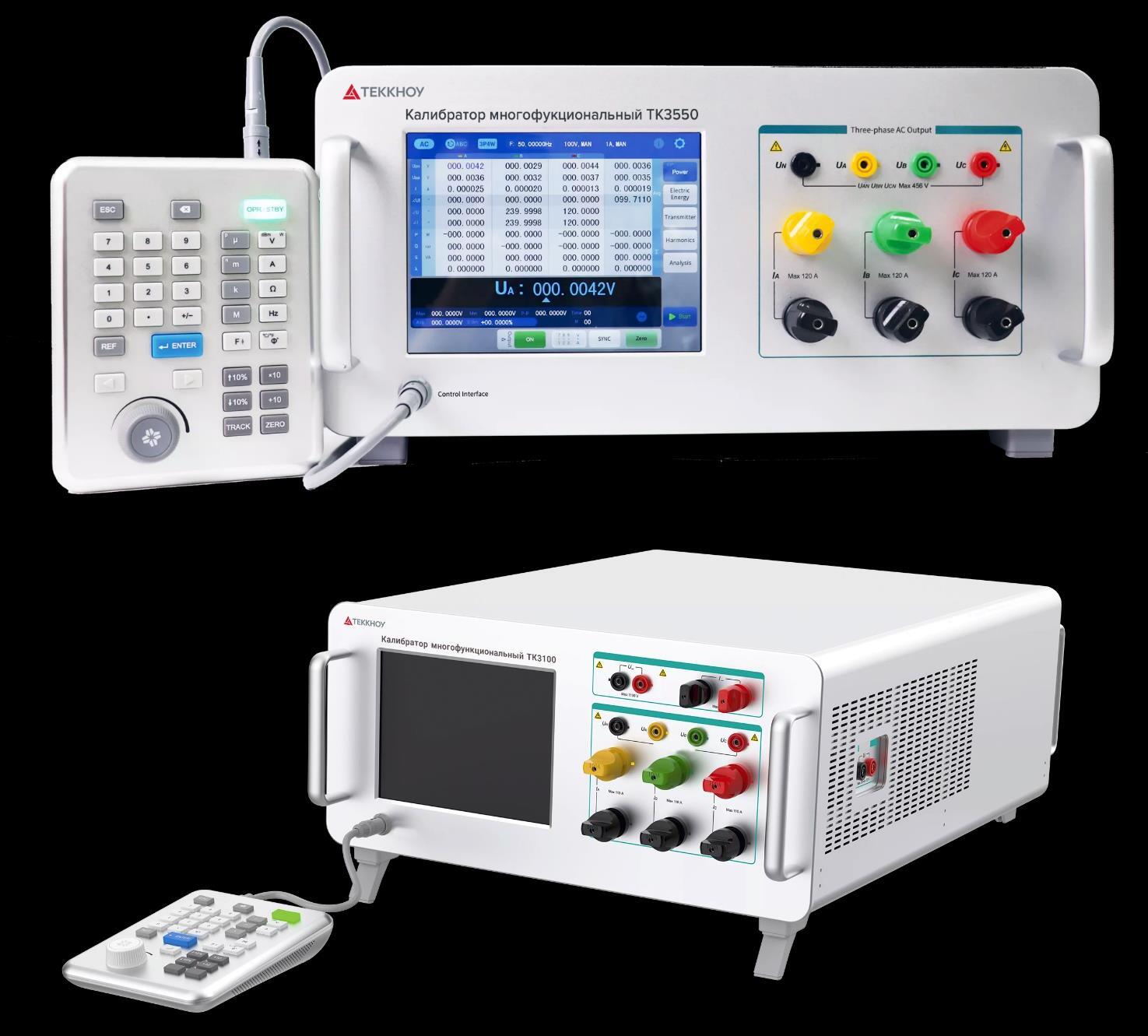

Рисунок 5 - Калибратор многофункциональный трехфазный Теккноу ТК3550

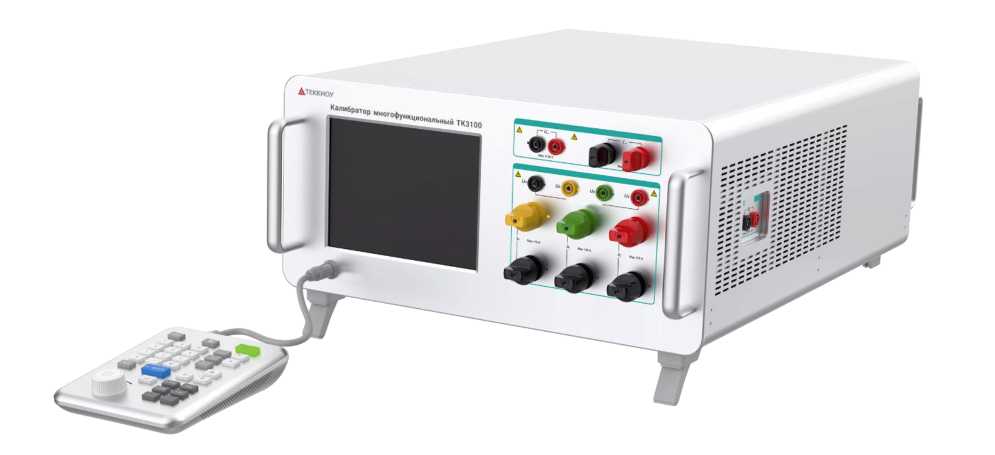

Рисунок 6 - Калибратор многофункциональный трехфазный Теккноу ТК3100

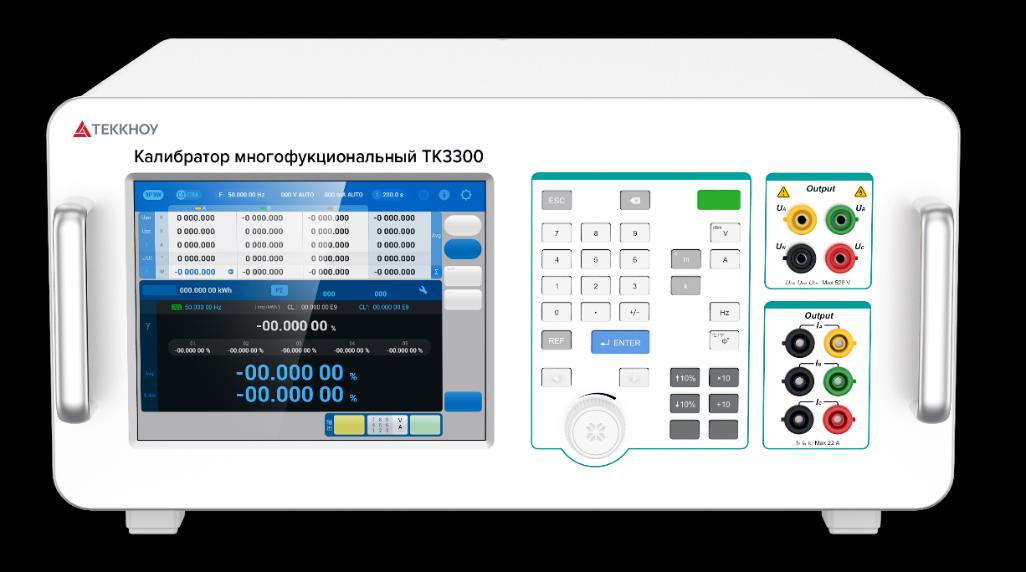

Рисунок 7 - Калибратор многофункциональный трехфазный Теккноу ТК3300

Место нанесения серийного номера

Модель:

Калибратор

АТЕККНОУ

ЛшЛ «м»     «им»»*»*

многофункциональный трехфазный ТК3550

Электрическое пттание: 220 В / 50 Гц Серийный №: 24010450101

Дата производства: 01.2024
