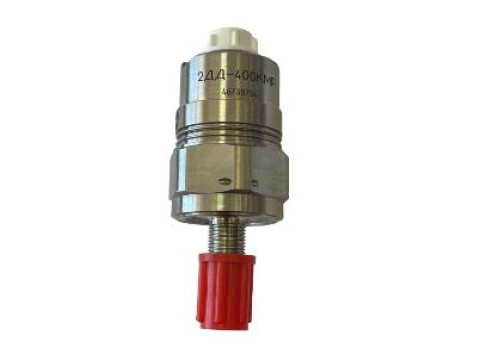

Датчики давления сдвоенные 2ДД
| Номер в ГРСИ РФ: | 96110-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г.Энгельс |
Датчики давления сдвоенные 2ДД (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - абсолютного давления в пропорциональный выходной сигнал в виде электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96110-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики давления сдвоенные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | 2ДД | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
2ДД-25КМР 2ДД-60КМР 2ДД-160КМР 2ДД-400КМР |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f4d1820d-0f1c-85b0-7771-580111796d35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО ЭОКБ "Сигнал" им. А.И. Глухарева, РОССИЯ, 413119, Саратовская область, р-н Энгельсский, рп. Приволжский, ул. 5-й квартал (Энгельс-19 мкр), д. 14
Поверка
| Методика поверки / информация о поверке |
МП-637-2024 Государственная система обеспечения единства измерений. Датчики давления сдвоенные 2ДД. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 94 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96110-25: Описание типа
2025-96110-25.pdf
Файл устарел
|
Скачать | 130.5 КБ | |
|
96110-25: Методика поверки
МП-637-2024
2025-mp96110-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
96110-25: Описание типа
2025-96110-25-1.pdf
|
Скачать | 130.5 КБ | |
|
96110-25: Методика поверки
МП-637-2024
2025-mp96110-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики давления сдвоенные 2ДД (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - абсолютного давления в пропорциональный выходной сигнал в виде электрического сопротивления постоянному току.
Описание
Принцип действия датчиков основан на способности чувствительного элемента мембраны деформироваться в зависимости от величины поступающего на приемную полость давления. Деформируясь, мембрана через передаточно-множительный механизм перемещает щеткодержатели со щетками по потенциометрам. Каждому значению давления соответствуют определенное положение скользящих контактов на потенциометре, а следовательно, выходное сопротивление электрическому напряжению
Конструктивно датчики состоят из приемного узла, передаточно-множительного механизма, двух потенциометров и кожуха с электросоединителем.
Датчики выпущены в четырех модификациях: 2ДД-25КМР, 2ДД-60КМР, 2ДД-160КМР, 2ДД-400 КМР, которые отличаются диапазонами измерений абсолютного давления.
К данному типу датчиков относятся датчики давления 2ДД:
мод. 2ДД-25КМР, зав. № 48730145; 48730661; 48730662; 48730666; 48730764; 48730784; 48730944; 48730945; 48730946; 48730947; 48730948; 48730949; 48730950; 48730951; 48730953; 48730954; 48730955; 48730958; 48730960; 48730962; 48730963; 48731281; 48731282; 48731283; 48731284; 48731285; 48731286; 48731287; 48731288; 48731289; 48731291; 48731292; 48731293; 48731295; 48731298; 48731299; 48731300; 48731303,
мод. 2ДД-60КМР, зав. № 48730731, 48730850, 48730851, 48730852, 48730853; 48730854; 48730855; 48730856; 48730857; 48730858; 48730859; 48730860; 48730887; 48730890; 48730891; 48730892; 48730893; 48730894; 48730895; 48730896,
мод. 2ДД-160КМР, зав. № 48724472; 48724473; 48724480; 48724496; 48724507; 48724523; 48727401; 48727402; 48727416; 48727417; 48730830; 48730832; 48730835; 48730840; 48730912; 48730913; 48730914; 48730917; 48730918; 48730920; 48730922; 48730923; 48730925; 48730927; 48730932; 48730933; 48730936; 48730938; 48730940; 48730941,
мод. 2ДД-400КМР, зав. № 48730752; 48730753; 48730754; 48730755; 48730871; 48730874.
Заводской номер в виде цифрового обозначения, состоящего и арабских цифр, нанесен методом лазерной гравировки на корпус датчиков.
Нанесение знака поверки на средство измерений не предусмотрено.

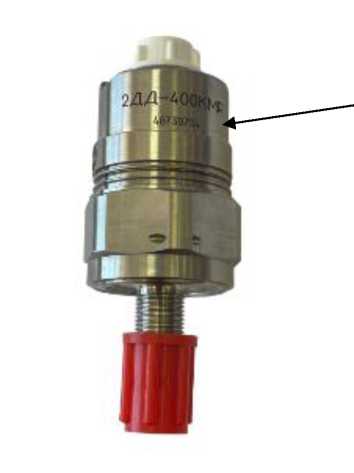

Общий вид датчиков представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков давления сдвоенных 2ДД
Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией датчиков.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений абсолютного давления, МПа, для модификаций: - 2ДД-25КМР - 2ДД-60КМР - 2ДД-160КМР - 2ДД-400КМР |
от 0 до 2,5 от 0 до 6 от 0 до 16 от 0 до 40 |
|
Пределы допускаемой основной приведенной к диапазону измерений абсолютного давления погрешности, % |
±2,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений абсолютного давления погрешности, вызванной изменением температуры окружающей среды от температуры (20±2) °С на каждые 1 °С |
±0,02 |
|
Примечание: Основная и дополнительная погрешности измерений абсолютного давления суммируются алгебраически | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
а+0,3 6-0,3 |
|
Диапазон выходного сигнала в виде электрического сопротивления постоянному току, кОм |
от 1,2 до 3,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -60 до +50 80 от 84 до 106 |
|
Габаритные размеры (Длинахширинахвысота), мм, не более |
75х31х31 |
|
Масса, кг, не более |
0,12 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, час |
100000 |
|
Средний срок службы, лет |
17 |
Знак утверждения типа
наносится методом печати на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления сдвоенный* |
2ДД |
1 шт. |
|
Демпфер |
Д59-3 |
1 шт. |
|
Гайка |
М12х1-31А ГОСТ 1395 8-74 |
1 шт. |
|
Паспорт |
2ДД-КМР ПС |
1 экз. |
|
Руководство по эксплуатации |
2ДД-КМР РЭ |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделах 3.3 «Проверка работоспособности» и 3.4 «Монтаж, демонтаж» документа «Датчик давления сдвоенный 2ДД-КМР. Руководство по эксплуатации. 2ДД-КМР РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2900 от «06» декабря 2019 г.
