Газоанализатор MaxSys900-1
| Номер в ГРСИ РФ: | 96111-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Signal (Shanghai) Technology Co., Ltd., КИТАЙ |
Газоанализатор MaxSys900-1 (далее по тексту - газоанализатор) предназначен для непрерывных измерений содержания кислорода в технологических газах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96111-25 | ||||||
| Наименование | Газоанализатор | ||||||
| Модель | MaxSys900-1 | ||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 219c8378-b56a-8c37-4ea4-e779ca22fd4c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Signal (Shanghai) Technology Co., Ltd., КИТАЙ, 3500 Xiupu Road, Pudong New Area, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-683-2025 Государственная система обеспечения единства измерений. Газоанализатор MaxSys900-1. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96111-25: Описание типа
2025-96111-25.pdf
Файл устарел
|
Скачать | 196.1 КБ | |
|
96111-25: Методика поверки
МП-683-2025
2025-mp96111-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96111-25: Описание типа
2025-96111-25-1.pdf
|
Скачать | 196.1 КБ | |
|
96111-25: Методика поверки
МП-683-2025
2025-mp96111-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Газоанализатор MaxSys900-1 (далее по тексту - газоанализатор) предназначен для непрерывных измерений содержания кислорода в технологических газах.
Описание
Принцип действия газоанализатора основан на технологии настраиваемой диодной лазерной спектроскопии (TDLAS). Это высокоточный метод измерения концентрации газов, основанный на законе Бугера-Ламберта-Бера, определяющем ослабление параллельного монохроматического пучка света при распространении его в поглощающей среде.
Газоанализатор представляет собой автоматический прибор непрерывного действия, состоящий из измерительного зонда, установленного в корпусе электронного устройства.
Газоанализатор имеет заводской номер (зав. № SG20230520039A), который в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом лазерной маркировки на идентификационную табличку, приклеенную к корпусу газоанализатора. Внешний вид таблички представлен на рисунке 2.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на газоанализатор не предусмотрено.
Общий вид газоанализатора представлен на рисунке 1.

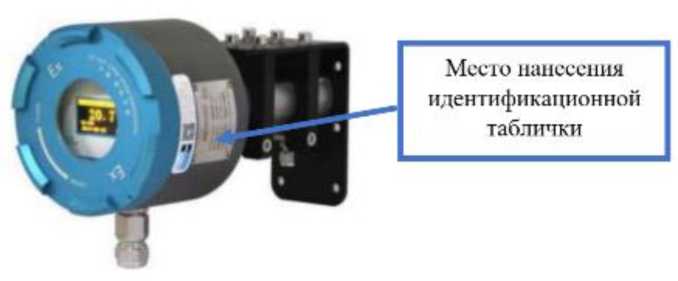

Рисунок 1 - Общий вид газоанализатора с указанием места нанесения идентификационной таблички
а Ч 7О203Мв2С039А
<fS <И Hi Г к *' » И * 4СС «М9 7S7
Место нанесения заводского номера

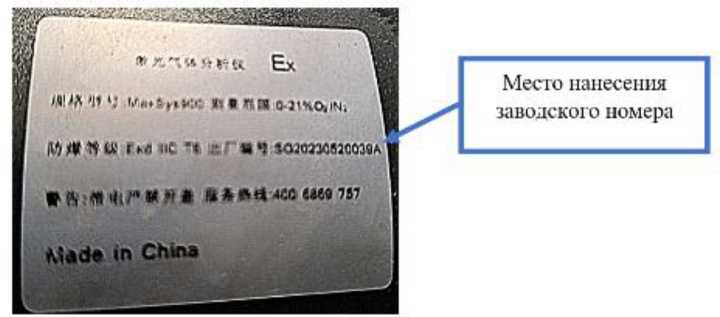

Рисунок 2 - Идентификационная табличка газоанализатора с указанием места нанесения заводского номера
Программное обеспечение
Газоанализатор эксплуатируется с программным обеспечением (далее - ПО), которое установлено на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса газоанализатора на электронной плате.
ПО выполняет следующие функции:
- управление газоанализатором;
- калибровка газоанализатора;
- получение и обработка результатов.
ПО защищено от преднамеренных изменений с помощью криптографических методов защиты. Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
MaxSys900 |
|
Номер версии (идентификационный номер) ПО |
V2.0 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 21 |
|
Пределы допускаемой приведенной1) погрешности измерений объемной доли кислорода, % |
±5 |
|
Номинальное время установления выходного сигнала (To,9), с, не более |
120 |
|
1) Нормирующим значением является верхняя граница диапазона измерений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 210 до 230 50/60 24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
152x198x296 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +40 90 от 84 до 106 |
|
Степень защиты оболочки внешнего исполнения по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
1Ex db IIC T6 Gb |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
36000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор MaxSys900-1 |
- |
1 |
|
Руководство по эксплуатации |
V 1.0 |
1 |
Сведения о методах измерений
приведены в разделе «Методы испытаний» документа «Газоанализатор MaxSys900-1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
