Резервуар горизонтальный стальной РГС-5-А-СО-У1
| Номер в ГРСИ РФ: | 96116-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк |
|
96116-25: Описание типа
2025-96116-25-1.pdf
|
Скачать | 124.2 КБ |
Резервуар горизонтальный стальной РГС-5-А-СО-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96116-25 | ||||||
| Наименование | Резервуар горизонтальный стальной | ||||||
| Модель | РГС-5-А-СО-У1 | ||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | addfc023-a0f9-2bc7-87d4-a6f80839c719 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "НЗРМК им. Н.Е. Крюкова", РОССИЯ, 654033, Кемеровская обл. –Кузбасс, г. Новокузнецк, ул. Некрасова, д. 28
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96116-25: Описание типа
2025-96116-25.pdf
Файл устарел
|
Скачать | 124.2 КБ | |
|
96116-25: Описание типа
2025-96116-25-1.pdf
|
Скачать | 124.2 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной РГС-5-А-СО-У1 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуара основан на заполнении его светлым нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническим днищем наземного исполнения.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на табличку резервуара и в паспорт типографским способом.
Резервуар горизонтальный стальной РГС-5-А-СО-У1 с заводским номером № 7295 расположен на территории АО «Транснефть-Приволга» Саратовское РНУ.
Местонахождение резервуара:
- резервуар горизонтальный стальной РГС-5-А-СО-У1 с заводским номером № 7295 расположен по адресу: Саратовская область, Балаковский р-н, ЛПДС «Грачи».

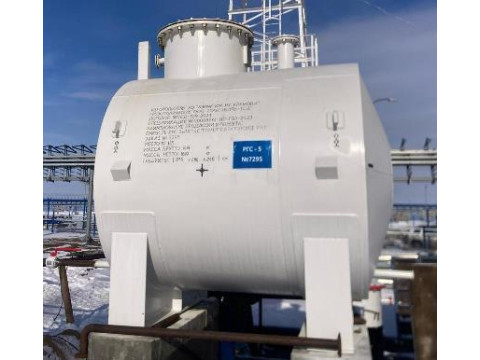

Общий вид резервуара горизонтального стального РГС-5-А-СО-У1 с указанием места нанесения заводского номера приведен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального стального РГС-5-А-СО-У1
не предусмотрено.

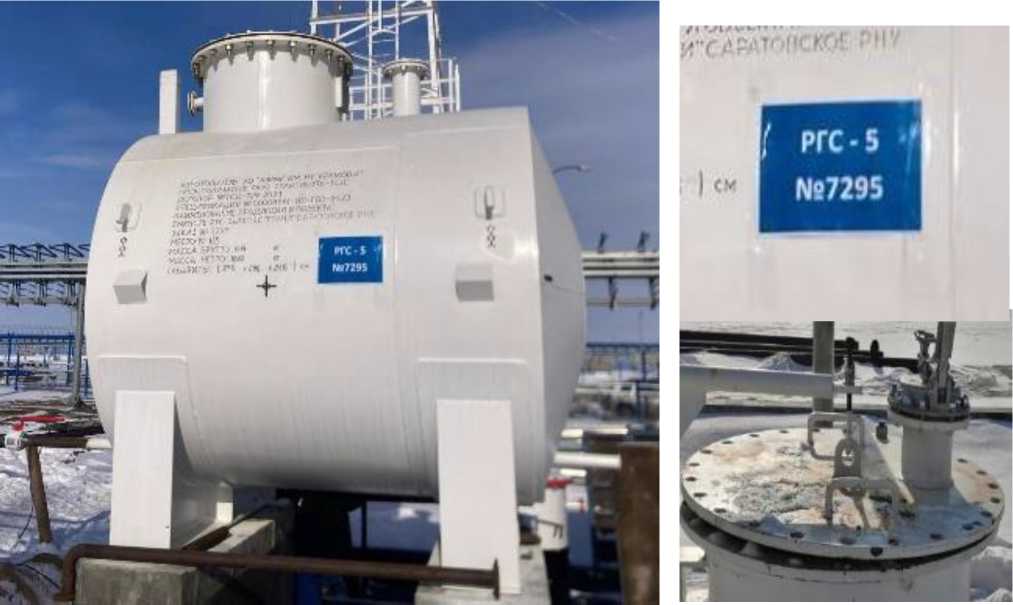

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-5-А-СО-У1 заводской номер № 7295
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -15 до +80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-5-А-СО-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах. Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2021.40086.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
