Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1
| Номер в ГРСИ РФ: | 96117-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Завод Нефтехимического Оборудования", г.Челябинск |
|
96117-25: Описание типа
2025-96117-25-1.pdf
|
Скачать | 136.2 КБ |
Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-С0-У1 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96117-25 | |||||||||
| Наименование | Резервуары горизонтальные стальные подземные | |||||||||
| Модель | РГС-40-2400-1600-А-СО-У1 | |||||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 12c9ff00-005a-ebe0-f1be-08767e499dfc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО "ЗНХО", РОССИЯ, 454007, Челябинская обл., г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96117-25: Описание типа
2025-96117-25.pdf
Файл устарел
|
Скачать | 136.2 КБ | |
|
96117-25: Описание типа
2025-96117-25-1.pdf
|
Скачать | 136.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.
Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами подземного исполнения.
Резервуары оснащены необходимыми техническими устройствами: приемораздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на табличку резервуара и в паспорт типографским способом.
Резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 с заводскими номерами №№ 4256, 4257 расположены на территории АО «Транснефть-Приволга» Саратовское РНУ.
Местонахождение резервуаров:
- резервуары горизонтальные стальные подземные РГС-40-2400-1600-А-СО-У1 с заводскими номерами №№ 4256, 4257 расположены по адресу: Саратовская область, Балаковский р-н, ЛПДС «Грачи».
Эскиз общего вида резервуаров горизонтальных стальных подземных
РГС-40-2400-1600-А-СО-У1 приведен на рисунке 1.
Место нанесения заводского номер, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 заводской № 4257 приведен на рисунке 2.
Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 заводской № 4256 приведен на рисунке 3.
Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.
Пломбирование резервуаров горизонтальных стальных подземных РГС-40-2400-1600-А-СО-У1 не предусмотрено.

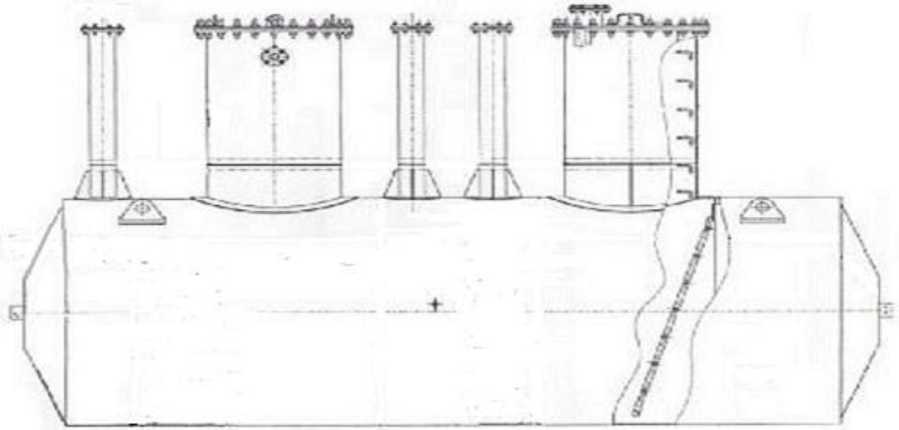

Рисунок 1 - Эскиз общего вида резервуара горизонтального стального РГС-40-2400-1600-А-СО-У1

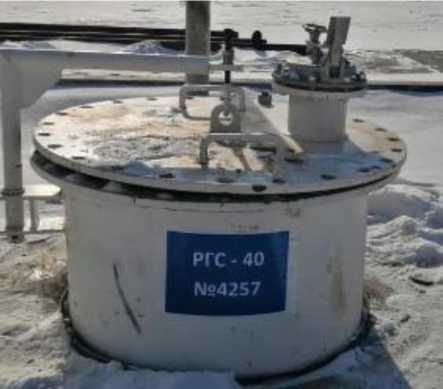

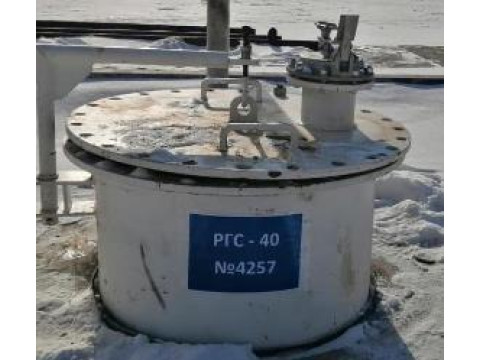

Рисунок 2 - Место нанесения заводского номера и место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 (заводской № 4257)

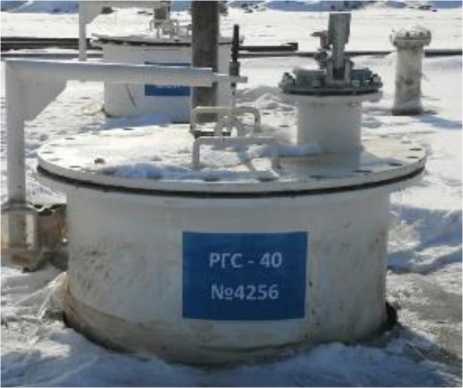

Рисунок 3 - Место нанесения заводского номера и место установки резервуара горизонтального стального подземного РГС-40-2400-1600-А-СО-У1 (заводской № 4256)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -15 до +80 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной подземный |
РГС-40-2400-1600-А-СО-У1 |
2 шт. |
|
Паспорт |
- |
2 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах. Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2021.40086.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
