Резервуар вертикальный стальной цилиндрический РВС-20000
| Номер в ГРСИ РФ: | 96122-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "РН-Морской терминал Туапсе", г.Туапсе |
|
96122-25: Описание типа
2025-96122-25-1.pdf
|
Скачать | 204.9 КБ |
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96122-25 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС-20000 | ||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8a5aaf08-d69b-c576-6efb-8eaaa287fcc7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "РН-Морской терминал Туапсе", РОССИЯ, 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96122-25: Описание типа
2025-96122-25.pdf
Файл устарел
|
Скачать | 204.9 КБ | |
|
96122-25: Описание типа
2025-96122-25-1.pdf
|
Скачать | 204.9 КБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Описание
Резервуар вертикальный стальной цилиндрический РВС-20000 заводской № 34 представляет собой теплоизолированную, наземную, стальную, сварную, вертикально стоящую конструкцию, состоящую из цилиндрической стенки, днища, стационарной крыши и оборудования, обеспечивающего его эксплуатацию. Резервуар установлен на бетонном фундаменте, оборудован шахтными лестницами, люками-лазами для обслуживания во время эксплуатации, замерным люком для определения уровня наполнения, трубопроводами приема и выдачи нефти и нефтепродуктов, предохранительными клапанами, контрольноизмерительными приборами и средствами автоматики. Заполнение и опорожнение резервуара осуществляется через приёмо-раздаточные патрубки.
Принцип действия резервуара основан на определении объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов с использованием градуировочной таблицы и результатов измерения уровня его наполнения.
Место расположения резервуара вертикального стального цилиндрического РВС-20000 заводской № 34: 352800, Российская Федерация, Краснодарский край, г. Туапсе, ул. Индустриальная 4, ООО «РН-Морской терминал Туапсе» цех «Товарный парк».
В конструкции резервуара вертикального стального цилиндрического РВС-20000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на его метрологические характеристики, включая показатели точности.
Пломбирование (нанесения знака поверки) резервуара вертикального стального цилиндрического РВС-20000 не предусмотрено.
Знак поверки в виде оттиска поверительного клейма наносится:
- на свидетельство о поверке (в случае его оформления);
- на титульном и последующих листах градуировочной таблицы в местах подписи поверителя.
Заводской номер резервуара, состоящий из арабских цифр однозначно идентифицирующий резервуар, нанесен в место, доступное для чтения, с внешней стороны стенки резервуара методом окрашивания, обеспечивающим его сохранность в течении всего срока службы резервуара, краской с использованием трафаретов и в паспрот резервуара типографским способом.
Наименование резервуара и буквенно-цифровое обозначения типа, состоящее из букв русского алфавита и арабских цифр, внесено в паспорт резервуара типографическим способом. Знак утверждения типа нанесен на титульном листе паспорта резервуара типографским способом.

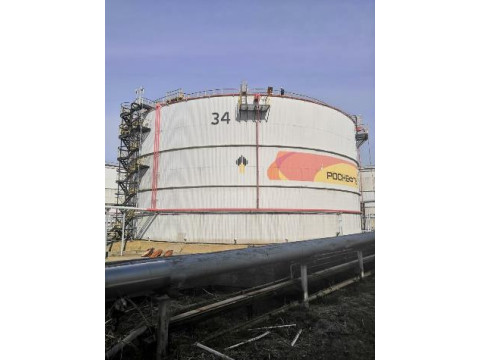

Фотография общего вида резервуара вертикального стального цилиндрического РВС-20000 с обозначением заводского № 34, нанесенного на внешнюю стенку резервуара методом окрашивания краской через трафарет, представлена на рисунке 1.
Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-20000 заводской № 34, представлена на рисунке 2.
Место нанесения заводского номера

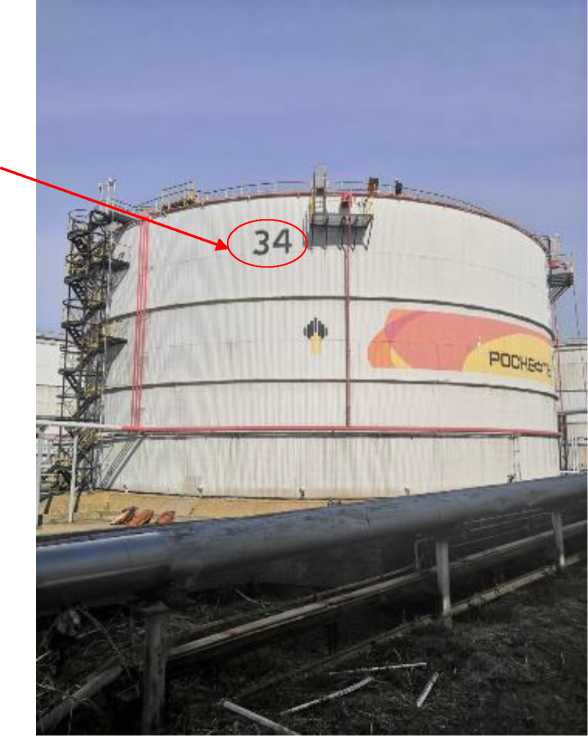

Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического РВС-20000 заводской № 34

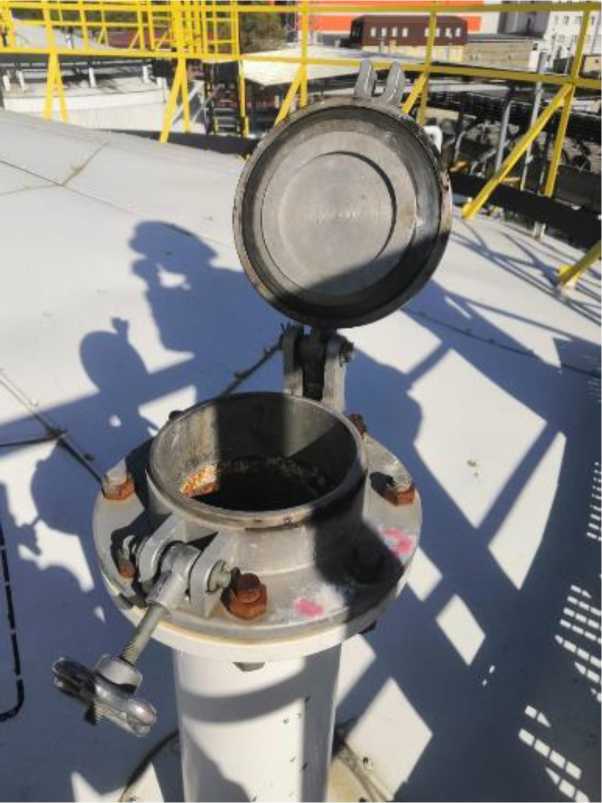

Рисунок 2 - Фотография горловины замерного люка резервуара вертикального стального цилиндрического РВС-20000 заводской № 34
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальная вместимость (номинальный объём) резервуара, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение внутреннего диаметра резервуара (внутреннего диаметра стенки резервуара), мм |
39926 |
|
Номинальное значение высоты резервуара (высоты стенки резервуара), мм |
17900 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-20000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в МИ 3649-2021 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах», свидетельство об аттестации № 01.00257-2013/16807-21, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.41952.
Нормативные документы
ГОСТ 31385-2023 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
