Расходомеры многофазные SPMF-P
| Номер в ГРСИ РФ: | 96124-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Chengdu Sea Pioneers Technology CO., Ltd., КИТАЙ |
Расходомеры многофазные SPMF-P (далее по тексту — расходомеры) предназначены для непрерывного автоматизированного измерения массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, а также объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, смеси без предварительной сепарации нефтегазоводяной смеси.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96124-25 | ||||||||||||
| Действует | по 13.08.2030 | ||||||||||||
| Наименование | Расходомеры многофазные | ||||||||||||
| Модель | SPMF-P | ||||||||||||
| Приказы |
№1684 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c28256b5-ebd4-15d6-0a7d-d000060d7468 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Chengdu Sea Pioneers Technology CO., Ltd., КИТАЙ, Провинция Сычуань, г. Чэнду, район Шуанлю, Четвертая дорога аэропорта, № 2666, научно-технический парк Хаолан, зона 12, № 502
Поверка
| Методика поверки / информация о поверке |
МП 1743-9-2025 Государственная система обеспечения единства измерений. Расходомеры многофазные SPMF-P. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96124-25: Описание типа
2025-96124-25.pdf
Файл устарел
|
Скачать | 165.8 КБ | |
|
96124-25: Методика поверки
МП 1743-9-2025
2025-mp96124-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
96124-25: Описание типа
2025-96124-25-1.pdf
|
Скачать | 165.8 КБ | |
|
96124-25: Методика поверки
МП 1743-9-2025
2025-mp96124-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Расходомеры многофазные SPMF-P (далее по тексту — расходомеры) предназначены для непрерывного автоматизированного измерения массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, а также объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, смеси без предварительной сепарации нефтегазоводяной смеси.
Описание
Принцип действия расходомеров основан на комбинации трубы Вентури и модуля определения фазовых фракций.
При прохождении потока смеси в трубе Вентури возникает перепад давления, что позволяет измерять массовый расход нефтегазоводяной смеси. Блок фотонного квантового зонда фиксирует рассеивание фотонно-квантового излучения, проходящего через нефтегазоводяную смесь, на трех энергетических уровнях, и предоставляет информацию о соотношении фракций нефтегазоводяной смеси.
Расходомер выполнен в едином корпусе и состоит из измерительного модуля и вычислителя потока.
В состав измерительного модуля входят:
- труба Вентури;
- многопараметрический датчик (абсолютного давления, перепада давления, температуры)
- фотонный квантовый зонд, включающий в себя: е фотонный квантовый источник излучения;
- фотонный квантовый детектор.
Вычислитель потока - электронный компонент на базе высокопроизводительного микропроцессора, предназначенный для вычислений и обработки измерительной информации.
Расходомер может быть изготовлен в типоразмерах, отличающихся основным условным диаметром от 25 до 200 мм, сужением трубки Вентури, а также материалом изготовления смачиваемых поверхностей и расчетным давлением.
Заводской номер и знак утверждения типа расходомеров наносится методом лазерной гравировки на маркировочную табличку, которая крепится на корпусе расходомера. Формат нанесения заводского номера - буквенно-цифровой.
Общий вид расходомера и место обозначения заводского номера и знака утверждения типа приведены на рисунке 1.

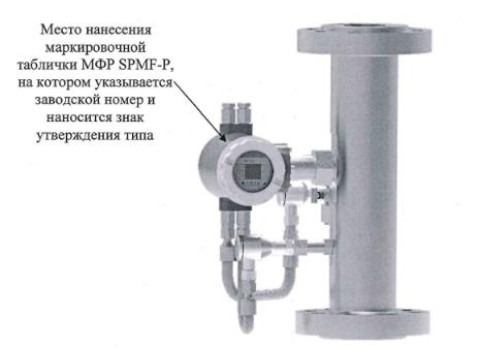

Место нанесения маркировочной таблички МФР SPMF-P, на котором указывается заводской номер и наносится знак утверждения типа

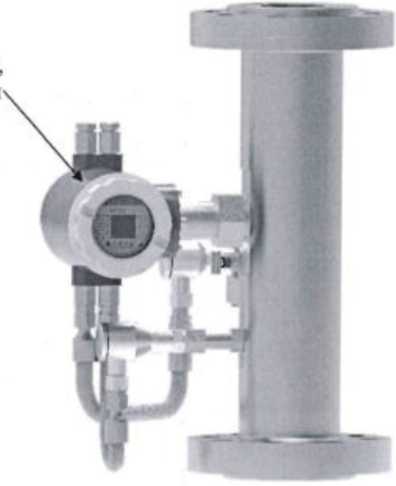

Рисунок 1 - Общий вид расходомеров SPMF-P и место обозначения заводского номера и знака утверждения типа

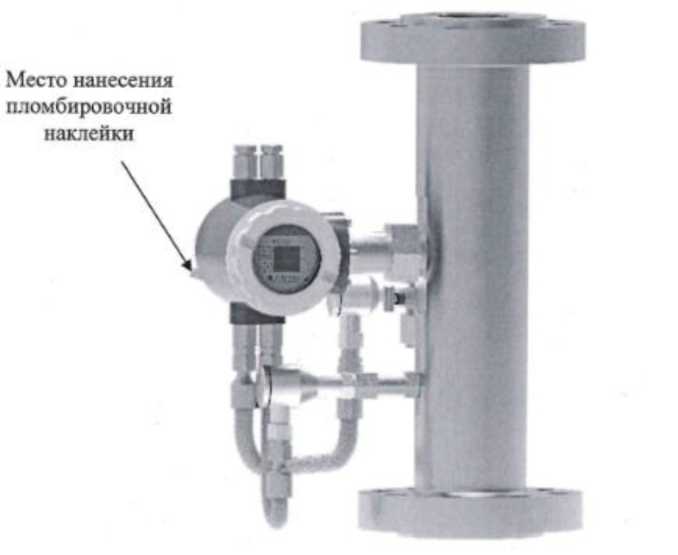

Рисунок 2 - Место нанесения пломбы расходомера SPMF-P
Для ограничения доступа к местам настройки (регулировки), оболочка вычислителя расхода пломбируется пломбировочными наклейками. Место нанесения пломбировочной наклейки показано на рисунке 2.
Общий вид маркировочной таблички приведен на рисунке 3.
tHL Многофазный Расходомер £ Молмфтишм* SPMF-P Температур» квисряешэа среды •
Рабчпес даахтше; 16 МЛ* Ноыааттьмы* диаметр i DN50 Бст*<мжтор{к OlS Температура оарушвотпеЯ среды >
Мао». Вяыокстъ (жружааэок* ерем* 0-W4RH
Пвтрс&исмы mmbioctv IW Нызражеяме ажтааои: 24VDC
Дата ппттоисиа » 1X2023 СеркЯжмЯ асмср. PO5OBNOOO72201ZC
ПРЕДУПРЕЖДЕНИЕ НЕ ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ!
р ■ Chengdu Sea Pioneers Тethnology Со. Aid р
Рисунок 3 - Общий вид маркировочной таблички расходомера SPMF-P
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) расходомеров состоит из ПО вычислителя потока (ПО ВП) и сервисного ПО, устанавливаемого на персональном компьютере обслуживающего персонала.
ПО ВП является метрологически значимым, и обеспечивает:
- сбор и обработку данных фотонного квантового зонда и многопараметрического датчика;
- хранение измеренных и рассчитанных величин;
- формирование и хранение отчетов;
- расчет метрологических параметров по математической модели;
- обмен информацией (в том числе метрологически значимой) с системой управления верхнего уровня по протоколам Modbus RTU.
Сервисное ПО не является метрологически значимым и обеспечивает:
- интерфейс для конфигурации расходомера;
- представление измеренных, рассчитанных величин, отчетов; - настройки подключения расходомера для передачи данных.
Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к вычислителю потока, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Метрологически значимое ПО устанавливается на заводе изготовителе и может быть изменено или заменено только заводом изготовителем.
Наименования ПО ВП и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FlwRayMeter |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
Не применяется |
Уровень защиты ПО ВП от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Метрологические, основные технические характеристики и показатели надежности расходомеров, приведены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода скважинной жидкости, т/ч1) |
от 0,1 до 500 |
|
Диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях, м3/ч2) |
от 0,1 до 3080 |
|
Диапазон измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, м3/ч3) |
от 0,1 до 70000 |
|
Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости, % |
± 2,5 |
|
Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа, при содержании воды в скважинной жидкости (в объемных долях), % | |
|
- от 0 % до 70 % |
±6 |
|
- св. 70 % до 95 % |
±15 |
|
- св. 95 % |
не нормируется |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа в рабочих условиях смеси, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±5 |
|
1) Конкретный диапазон измерений массового расхода скважинной жидкости зависит от типоразмера расходомера и указывается в паспорте 2) Конкретный диапазон измерений объемного расхода свободного попутного нефтяного газа в рабочих условиях зависит от типоразмера расходомера и указывается в паспорте 3) Конкретный диапазон измерений объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям зависит от типоразмера расходомера и указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Диаметр условного прохода, мм (“) |
от 25 до 200 (от 1 до 8) |
|
Измеряемая среда |
Нефтегазоводяная смесь |
|
Объемное содержание газа в потоке (GVF), % |
от 0 до 90 |
|
Диапазон измерений объемной доли воды в скважинной жидкости (обводненности), % |
от 0 до 100 |
|
Плотность измеряемой среды, кг/м3, не более |
1200 |
|
Диапазон температуры измеряемой среды, °С |
от - 30* до +125 |
|
Давление в линии измерения, МПа, не более |
34,5 |
|
Маркировка взрывозащиты |
1 Ex db IIB T4 Gb X |
П Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Параметры питания электрических цепей: - напряжение постоянного тока, В |
24 ±2,4 |
|
- частота, Гц (применимо только при выборе импульсного источника питания AC/DC) |
50±1 |
|
- потребляемая мощность, кВ^А, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 60 до + 85 |
|
- относительная влажность, %, не более |
95 |
|
Габаритные размеры, мм, не более - высота |
1000 |
|
- ширина |
1050 |
|
- длина |
950 |
|
Масса, кг, не более |
1000 |
|
Примечание: * - при условии сохранения текучести измеряемой среды | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к корпусу расходомера, методом лазерной гравировки и/или на титульном листе руководства по эксплуатации расходомера типографским способом.
Комплектность
Комплектность расходомера приведена в таблице 5.
Таблица 5 - Комплектность расходомера
|
Наименование |
Обозначение |
Количество, шт. (экз.) |
|
Расходомер многофазный |
SPMF-P |
1 шт. |
|
ПО сервисное |
_ |
1 шт. |
|
Комплект запасных частей, инструментов и принадлежностей (ЗИП) |
_ |
1 комплект |
|
Руководство по эксплуатации |
_ |
1 шт. |
|
Паспорт |
SPMF-P.P001.0001.2023 ПС |
1 шт. |
|
Методика поверки поставляется по требованию потребителя. | ||
Сведения о методах измерений
приведены в разделе 3.6.1 «Сведения о методиках (методах) измерений» руководства по эксплуатации Расходомеры многофазные SPMF-P.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
Стандарт предприятия Q/91510100MA656NCW6L.02.02-2023.
