Щупы измерительные
| Номер в ГРСИ РФ: | 96136-25 |
|---|---|
| Категория: | Щупы |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |

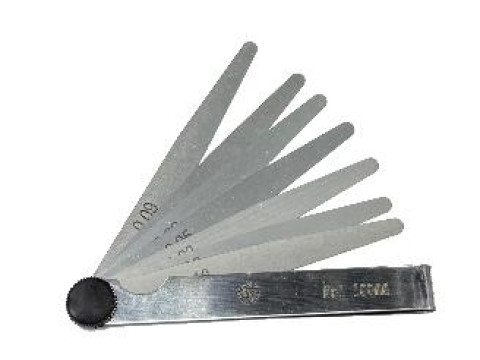

Щупы измерительные (далее по тексту щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96136-25 | |||||||||||||||
| Действует | по 13.08.2030 | |||||||||||||||
| Наименование | Щупы измерительные | |||||||||||||||
| Модификации |
Набор № 1 – состоит из 9 пластин с номинальными толщинами от 0,02 до 0,10 мм Набор № 2 – состоит из 17 пластин с номинальными толщинами от 0,02 до 0,50 мм Набор № 3 – состоит из 11 пластин с номинальными толщинами от 0,50 до 1,00 мм Набор № 4 – состоит из 11 пластин с номинальными толщинами от 0,10 до 1,00 мм |
|||||||||||||||
| Приказы |
№1683 от
13.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4840e2e3-2a6c-b53c-3947-9e809d376614 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО ТД «ИТО-Туламаш», РОССИЯ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA
Поверка
| Методика поверки / информация о поверке |
МП СГ-47-2025 Государственная система обеспечения единства измерений. Щупы измерительные. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96136-25: Описание типа
2025-96136-25.pdf
Файл устарел
|
Скачать | 222.6 КБ | |
|
96136-25: Методика поверки
МП СГ-47-2025
2025-mp96136-25.pdf
Файл устарел
|
Скачать | 1017.9 КБ | |
|
96136-25: Описание типа
2025-96136-25-1.pdf
|
Скачать | 222.6 КБ | |
|
96136-25: Методика поверки
МП СГ-47-2025
2025-mp96136-25-1.pdf
|
Скачать | 1017.9 КБ |
Описание типа
Назначение
Щупы измерительные (далее по тексту щупы) предназначены для измерений величины зазоров между отдельными поверхностями деталей или сопряженными деталями.
Описание
Принцип действия основан на измерении величины зазора, путем поочередного введения щупа по одному или по два до тех пор, пока больший по толщине щуп не заполнит собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в наборы:
№ 1 - состоит из 9 пластин с номинальными толщинами от 0,02 до 0,10 мм;
№ 2 - состоит из 17 пластин с номинальными толщинами от 0,02 до 0,50 мм;
№ 3 - состоит из 11 пластин с номинальными толщинами от 0,50 до 1,00 мм;
№ 4 - состоит из 11 пластин с номинальными толщинами от 0,10 до 1,00 мм.
Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от поломки.
Рабочая длина щупа составляет половину от общей длины, считая от свободного конца.
Щупы изготавливаются длиной 70, 75, 100 и 200 мм.
Товарный знак или н !-3-J наносится на обойму щупов лазерной
маркировкой, а также на паспорт типографским способом.

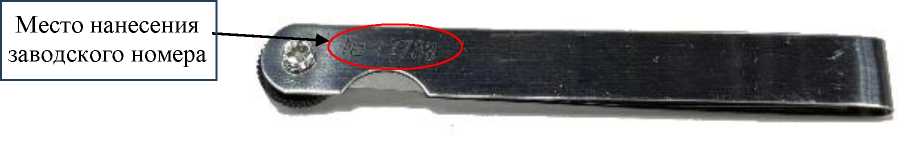

Заводской номер в виде цифрового обозначения наносится на обойму щупов лазерной маркировкой в месте, указанном на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

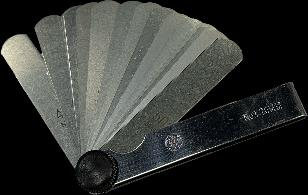

Общий вид щупов указан на рисунке 1.
Пломбирование щупов от несанкционированного доступа не предусмотрено.

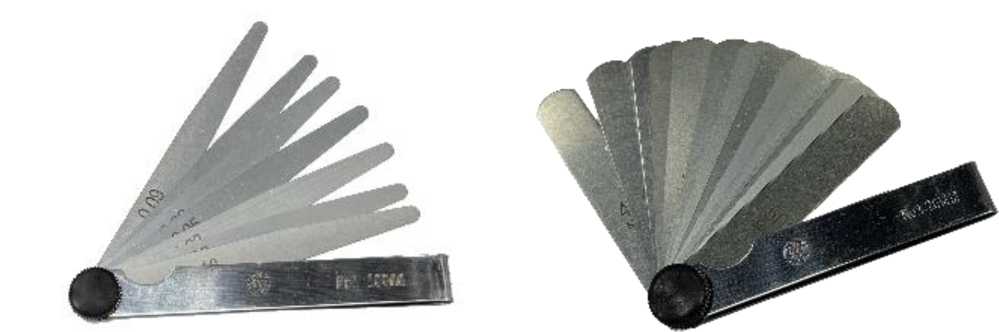

Рисунок 1 - Общий вид щупов с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | |
|
верхнее |
нижнее | ||
|
0,02 |
+5 |
-5 |
- |
|
0,03 | |||
|
0,04 | |||
|
0,05 | |||
|
0,06 | |||
|
0,07 |
+6 |
-6 | |
|
0,08 | |||
|
0,09 | |||
|
0,10 |
6 | ||
|
0,15 |
+8 |
-8 | |
|
0,20 |
+9 |
-9 |
7 |
|
0,25 | |||
|
0,30 | |||
|
0,35 |
+11 |
-11 |
8 |
|
0,40 | |||
|
0,45 | |||
|
0,50 | |||
|
П |
родолжение таблицы 1 | |||
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм, не более |
Допускаемая желобчатость, мкм, не более | ||
|
верхнее |
нижнее | |||
|
0,55 |
+13 |
-13 |
10 | |
|
0,60 | ||||
|
0,65 |
+14 |
-14 |
11 | |
|
0,70 | ||||
|
0,75 | ||||
|
0,80 | ||||
|
0,85 |
+16 |
-16 |
12 | |
|
0,90 | ||||
|
0,95 | ||||
|
1,00 | ||||
|
Примечание - Отклонения, относятся к рабочей длине щупа, которая составляет половину от общей длины, считая от свободного края | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Набор щупов | |||
|
№1 |
№2 |
№3 |
№4 | |
|
Параметр шероховатости Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более |
0,63 | |||
|
Габаритные размеры (ДхШхВ) для набора щупов длиной 70 мм, мм, не более |
90х17х12 |
90х17х15 |
90х17х19 |
90х17х17 |
|
Габаритные размеры (ДхШхВ) для набора щупов длиной 75 мм, мм, не более |
95х17х12 |
95х17х15 |
95х17х19 |
95х17х17 |
|
Габаритные размеры (ДхШхВ) для набора щупов длиной 100 мм, мм, не более |
120х17х12 |
120х17х15 |
120х17х19 |
120х17х17 |
|
Габаритные размеры (ДхШхВ) для набора щупов длиной 200 мм, мм, не более |
220х17х12 |
220х17х15 |
220х17х19 |
220х17х17 |
|
Масса набора щупов длиной 70 мм, кг, не более |
0,100 |
0,125 |
0,170 |
0,150 |
|
Масса набора щупов длиной 75 мм, кг, не более |
0,120 |
0,150 |
0,200 |
0,220 |
|
Масса набора щупов длиной 100 мм, кг, не более |
0,140 |
0,170 |
0,190 |
0,240 |
|
Масса набора щупов длиной 200 мм, кг, не более |
0,200 |
0,230 |
0,260 |
0,300 |
|
Номинальные размеры щупов, мм, не менее: - длина - ширина - толщина |
70, 75, 100, 200 8 Согласно таблице 1 | |||
аблица 3 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 4 - Количество щупов в наборах
|
Номинальная толщина, мм |
Количество щупов в наборе, шт. | |||
|
№ 1 |
№ 2 |
№ 3 |
№ 4 | |
|
0,02 |
1 |
1 |
_ |
_ |
|
0,03 |
1 |
1 |
_ |
_ |
|
0,04 |
1 |
1 |
_ |
_ |
|
0,05 |
1 |
1 |
_ |
_ |
|
0,06 |
1 |
1 |
_ |
_ |
|
0,07 |
1 |
1 |
_ |
_ |
|
0,08 |
1 |
1 |
_ |
_ |
|
0,09 |
1 |
1 |
_ |
_ |
|
0,10 |
1 |
1 |
_ |
2 |
|
0,15 |
_ |
1 |
_ |
_ |
|
0,20 |
_ |
1 |
_ |
1 |
|
0,25 |
_ |
1 |
_ |
_ |
|
0,30 |
_ |
1 |
_ |
1 |
|
0,35 |
_ |
1 |
_ |
_ |
|
0,40 |
_ |
1 |
_ |
1 |
|
0,45 |
_ |
1 |
_ |
_ |
|
0,50 |
_ |
1 |
1 |
1 |
|
0,55 |
_ |
_ |
1 |
_ |
|
0,60 |
_ |
_ |
1 |
1 |
|
0,65 |
_ |
_ |
1 |
_ |
|
0,70 |
_ |
_ |
1 |
1 |
|
0,75 |
_ |
_ |
1 |
_ |
|
0,80 |
_ |
_ |
1 |
1 |
|
0,85 |
_ |
_ |
1 |
_ |
|
0,90 |
_ |
_ |
1 |
1 |
|
0,95 |
_ |
_ |
1 |
_ |
|
1,00 |
_ |
_ |
1 |
1 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Щупы измерительные (в соответствии с таблицей 4) |
- |
1 набор |
|
Мягкий чехол |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Подготовка к работе, принцип работы и правила эксплуатации» паспорта щупов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;
ТУ 0509-2-2024 «Щупы измерительные. Технические условия».
