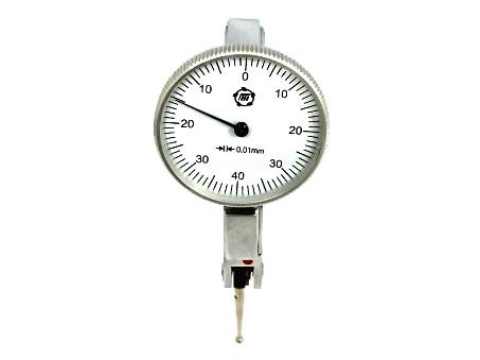

Индикаторы рычажно-зубчатые с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 96144-25 |
|---|---|
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
|
96144-25: Описание типа
2025-96144-25-1.pdf
|
Скачать | 124.3 КБ |
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (далее по тексту индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 96144-25 |
| Действует | по 14.08.2030 |
| Наименование | Индикаторы рычажно-зубчатые с ценой деления 0,01 мм |
| Модификации |
ИРБ |
| Приказы |
№1685 от
14.08.2025
— Об утверждении типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9e8bf59c-13cc-fa9f-50ec-613afa86cc5c |
Производитель / Заявитель
ООО ТД «ИТО-Туламаш», РОССИЯ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R
Поверка
| Методика поверки / информация о поверке |
МИ 1928-88 Государственная система обеспечения единства измерений. Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Методика поверки
(с 14.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49 (98%) |
| Неуспешных поверок (СИ непригодно) | 1 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96144-25: Описание типа
2025-96144-25.pdf
Файл устарел
|
Скачать | 124.3 КБ | |
|
96144-25: Описание типа
2025-96144-25-1.pdf
|
Скачать | 124.3 КБ |
Описание типа
Назначение
Индикаторы рычажно-зубчатые с ценой деления 0,01 мм (далее по тексту индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.
Описание
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы изготавливаются типа ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении.
Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», со втулкой для крепления в стойках и штативах.
Конструкция индикаторов обеспечивает возможность поворота измерительного рычага в пределах ±90° от его среднего положения и неизменность установленного положения в процессе измерения.
\!!J ЕгЕгЛ wj
Товарный знак , или V!?-i наносится на циферблат краской или
лазерной гравировкой, а также на титульный лист паспорта типографским методом.
Заводской номер в виде цифрового обозначения наносится на корпус индикатора лазерной маркировкой в месте, указанном на рисунке 1.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид индикаторов указан на рисунке 1.

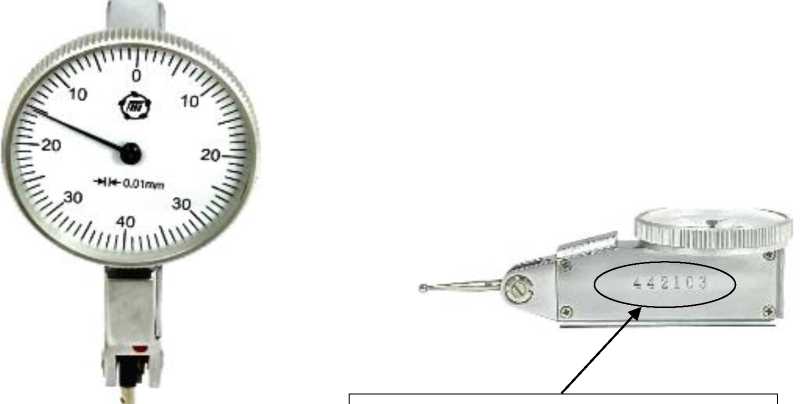

Место нанесения заводского номера
Рисунок 1 - Общий вид индикаторов типа ИРБ с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм |
от 0 до 0,8 |
|
Цена деления, мм |
0,01 |
|
Измерительное усилие, Н |
от 0,1 до 0,4 |
|
Усилие поворота измерительного рычага, Н |
от 2,5 до 7,0 |
|
Наибольшая разность погрешностей* измерений индикатора при любом его положении и положении рычага, мм: - на любом участке шкалы в пределах 0,1 мм - на любом участке шкалы более 0,1 мм |
0,004 0,010 |
|
Размах показаний**, мм, не более |
0,003 |
|
* Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. * * Под размахом показаний понимается наибольшая разность между отдельными повторяемыми показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешний условиях. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra по ГОСТ 2789-73 измерительной поверхности рычага, мкм, не более |
0,08 |
|
Габаритные размеры (ДхШхВ), мм, не более |
83х30х24 |
|
Масса, кг, не более |
0,052 |
|
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, % |
от +17 до +23 от 40 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Индикатор рычажно-зубчатый с ценой деления 0,01 мм |
- |
1 шт. |
|
Державка для крепления индикатора |
- |
1 шт. |
|
Переходная втулка с диаметра 5 мм на диаметр 8 мм |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта индикаторов.
Нормативные документы
ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия».
