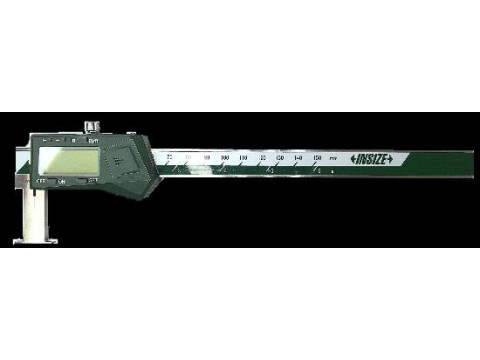

Штангенциркули INSIZE 1120-150А
| Номер в ГРСИ РФ: | 96160-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Штангенциркули INSIZE 1120-50А (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96160-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенциркули | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | INSIZE 1120-150А | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 092c6775-332d-9334-f682-6f8f625376c0 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП 5.2-0339-2025 Государственная система обеспечения единства измерений. Штангенциркули INSIZE 1120-150A. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96160-25: Описание типа
2025-96160-25.pdf
Файл устарел
|
Скачать | 147.9 КБ | |
|
96160-25: Методика поверки
МП 5.2-0339-2025
2025-mp96160-25.pdf
Файл устарел
|
Скачать | 1.5 MБ | |
|
96160-25: Описание типа
2025-96160-25-1.pdf
|
Скачать | 147.9 КБ | |
|
96160-25: Методика поверки
МП 5.2-0339-2025
2025-mp96160-25-1.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Штангенциркули INSIZE 1120-50А (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров.
Описание
Штангенциркули состоят из штанги, рамки с цифровым отсчетным устройством, зажимающего элемента, губок с плоскими измерительными поверхностями для измерений наружных размеров, губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров.
Принцип действия штангенциркулей основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.
Серийный номер (Serial №) в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на металлическую табличку с оборотной стороны рамки штангенциркуля методом шелкографии.
К штангенциркулям данного типа относятся штангенциркули с серийными номерами (Serial №): 2309223147, 2309223124, 2309223144, 2309223111, 2309223128, 2309223138,
23 09223154, 2309223130, 2309223175, 2309223139, 2309223145, 2309223142, 2309223125,
23 09223155, 2309223146, 2309223129, 2309223103, 2309223137, 2906223027, 2309223174,
2309223140, 2906223055, 2309223152, 2309223141.
Нанесение знака поверки на штангенциркули не предусмотрено.
Общий вид штангенциркулей представлен на рисунке 1.
Места нанесения знака утверждения типа и серийного номера (Serial №) представлен на рисунке 2.

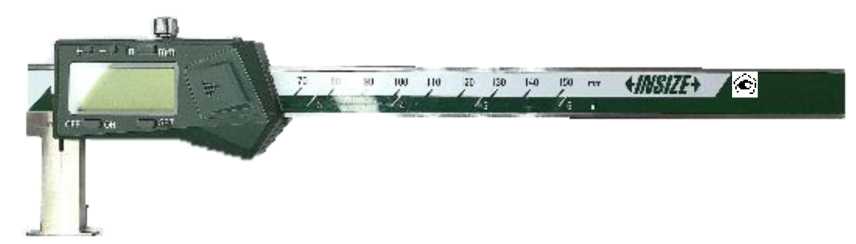

Р и с у н о к 1 - Общий вид штангенциркулей
Место нанесения заводского номера
Место нанесения знака утверждения типа

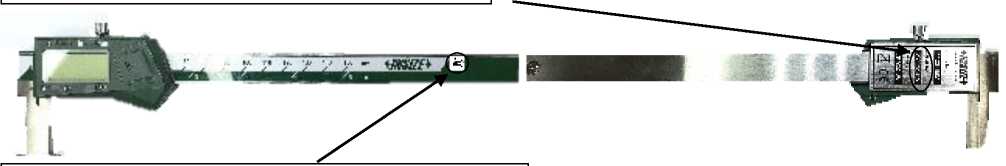

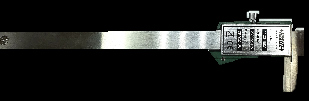

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Штангенциркули имеют встроенное программное обеспечение, которое записывается в энергонезависимую память штангенциркуля при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мм |
от 0 до 150 |
|
Предел допускаемой абсолютной погрешности, мм |
±0,04 |
|
Шаг дискретности цифрового отсчетного устройства, мм |
0,01 |
|
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
22 |
|
Вылет губок, мм: - с плоскими измерительными поверхностями для измерений наружных размеров - с цилиндрическими измерительными поверхностями для измерений внутренних размеров |
от 35 до 37 не менее 1 |
|
Допуск плоскостности* и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,01 |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм не более |
0,008 |
|
Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм |
0,02 |
|
Параметр шероховатости плоских измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более: |
0,32 |
|
Отклонение размера губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм: |
0,02 |
|
* - Требования к плоскостности относят только к поверхностям шириной более 4 мм. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
-длина |
255 |
|
- ширина |
70 |
|
- высота |
20 |
|
Масса, кг |
0,22 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы не менее, лет |
4 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и на маркировочную этикетку, приклеиваемую на лицевую сторону штанги штангенциркуля.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 6«Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
