Сахариметры Insmark IP-digiS
| Номер в ГРСИ РФ: | 96162-25 |
|---|---|
| Категория: | Сахариметры |
| Производитель / заявитель: | Shanghai InsMark Instrument Technology Co., Ltd., КИТАЙ |
Сахариметры Insmark IP-digiS (далее - сахариметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при прохождении через оптически активные вещества для сахарной, фармацевтической, пищевой и химической промышленности, а также в научно-исследовательских лабораториях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96162-25 | |||||||||
| Действует | по 15.08.2030 | |||||||||
| Наименование | Сахариметры | |||||||||
| Модель | Insmark IP-digiS | |||||||||
| Модификации |
IPdigiS1 IP-digiS2 |
|||||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 831eed81-fa85-f0e1-56dd-ad749f6ad94c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai InsMark Instrument Technology Co., Ltd., КИТАЙ, Level 5, No 2 building, 1198, Jiu Xin Road, Shanghai, P.R.
Поверка
| Методика поверки / информация о поверке |
МП 008.М44-25 Государственная система обеспечения единства измерений. Сахариметры Insmark IP-digiS. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96162-25: Описание типа
2025-96162-25.pdf
Файл устарел
|
Скачать | 157.4 КБ | |
|
96162-25: Методика поверки
МП 008.М44-25
2025-mp96162-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96162-25: Описание типа
2025-96162-25-1.pdf
|
Скачать | 157.4 КБ | |
|
96162-25: Методика поверки
МП 008.М44-25
2025-mp96162-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Сахариметры Insmark IP-digiS (далее - сахариметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения при прохождении через оптически активные вещества для сахарной, фармацевтической, пищевой и химической промышленности, а также в научно-исследовательских лабораториях.
Описание
Принцип действия сахариметров основан на автоматическом измерении угла вращения плоскости поляризации пучка света, который зависит от концентрации раствора исследуемого вещества и длины оптического пути света в растворе.
Сахариметры состоят из оптической системы со светодиодным источником излучения, создающей параллельный, поляризованный и монохроматический пучок света, электронной части, позволяющей измерить угол вращения плоскости поляризации, а также цветного сенсорного ЖК-экрана, позволяющего осуществлять управление процедурой измерения угла вращения плоскости поляризации и обработки полученных результатов.
Оптически активное вещество, пропуская через себя монохроматическое излучение, изменяет плоскость поляризации на определенный угол. Анализатор, состоящий из поляризатора и фотоэлектрического датчика, осуществляет компенсационное вращение плоскости поляризации и реализуется с помощью высокоточного электропривода. Угол вращения плоскости поляризации измеряется высокоточным преобразователем и попадает в систему обработки информации. Направление вращения анализатора определено фазой появления фотоэлектрического сигнала, согласно которому отмечается положительное или отрицательное вращение плоскости поляризации вещества.

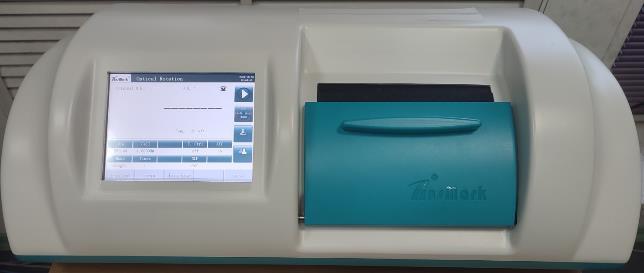

Конструктивно сахариметр выполнен в виде стационарного настольного прибора. На передней части корпуса прибора расположен сенсорный ЖК-экран и отсек для экспозиции образца. На задней панели прибора расположен переключатель питания, разъем кабеля питания для включения прибора в сеть, USB-разъем для переноса результатов измерения на USB-диск.
Сахариметры представлены в двух модификациях IP-digiS1 и IP-digiS2. В модификации IP-digiS2 реализована функция термостатирования исследуемого вещества в специальной кювете.
Заводской номер содержит цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус сахариметров посредством самоклеящейся пленки.
Нанесение знака поверки на сахариметры не предусмотрено.
Пломбирование сахариметров не предусмотрено.

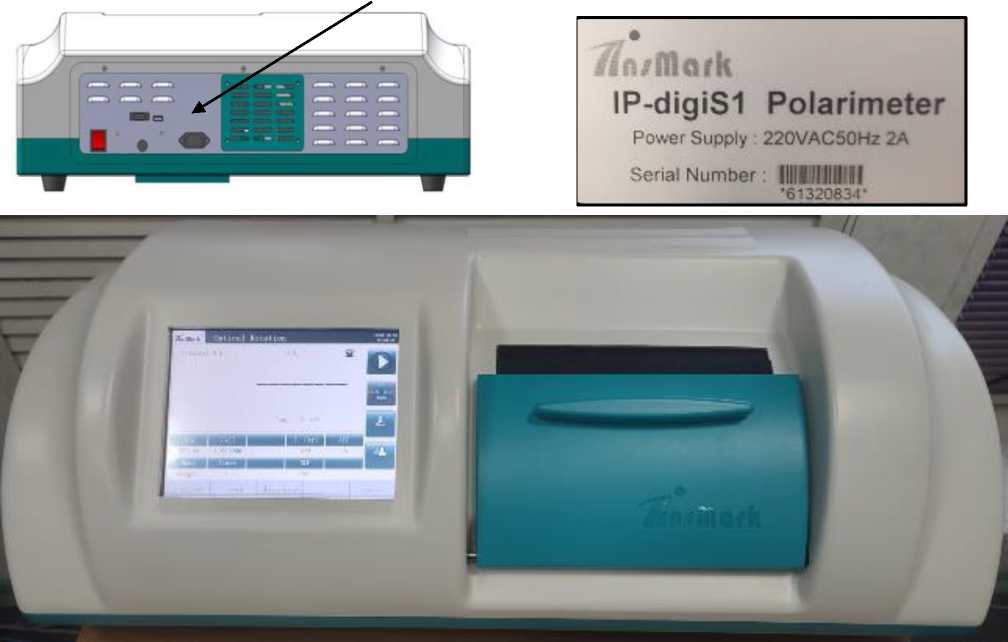

Общий вид и схема нанесения заводского номера сахариметров представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Внешний вид и схема нанесения заводского номера сахариметров модификации IP-digiS1, IP-digiS2
Программное обеспечение
Сахариметры оснащены программным обеспечением IP-digiS1 для модификации IP-digiS1 и IP-digiS2 для модификации IP-digiS2 (далее - ПО). ПО служит для настройки сахариметров, проведения измерений, анализа и обработки полученных данных. ПО имеет пользовательский интерфейс, управление и ввод данных производится с помощью сенсорного ЖК-экрана, встроенного в сахариметры. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация сахариметра |
IP-digiS1 |
IP-digiS2 |
|
Идентификационное наименование ПО |
IP-digiS1 |
IP-digiS2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.50E | |
|
Цифровой идентификатор ПО |
- | |
Технические характеристики
Таблица 2 - Метрологические характеристики сахариметров
|
Наименование характеристики |
Значение | |
|
модификация IP-digiS1 |
модификация IP-digiS2 | |
|
Диапазон измерений угла вращения плоскости поляризации |
от +76° до -76° | |
|
Доверительные границы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации |
±0,01° | |
|
Диапазон измерений угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Z |
от +220 до -220 | |
|
Доверительные границы допускаемой абсолютной погрешности измерений угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Z |
±0,03 | |
Таблица 3 - Технические характеристики сахариметров
|
Наименование характеристики |
Значение | |
|
модификация IP-digiS1 |
модификация IP-digiS2 | |
|
Рабочая длина волны, нм |
589,44 | |
|
Диапазон показаний встроенного сенсорного датчика по температуре, °С |
от 0 до +100 | |
|
Диапазон установки температуры термостатирования, °С |
- |
от +10 до +50 |
|
Точность установки температуры термостатирования, °С |
- |
±0,2 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
720 365 | |
|
24 |
0 | |
|
Масса, кг, не более |
30 |
35 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 70 от 96 до 104 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации сахариметров методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сахариметр Insmark IP-digiS модификации IP-digiS1/ IP-digiS2 |
IP-digiS1/IP-digiS2 |
1 шт. |
|
USB-диск |
- |
1 шт. |
|
Руководство по эксплуатации |
Сахариметры Insmark IP-digiS |
1 экз. |
Сведения о методах измерений
приведены в документе «Сахариметры Insmark IP-digiS. Руководство по эксплуатации», п. 6 «Измерение».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2652 от 20.10.2022 г «Об утверждении Государственной поверочной схемы для средств измерений угла вращения плоскости поляризации»;
Техническая документация Shanghai InsMark Instrument Technology Co., Ltd, Китай
