Танки наливного судна "ТО-1545"
| Номер в ГРСИ РФ: | 96166-25 |
|---|---|
| Производитель / заявитель: | ПАО "Ленское объединенное речное пароходство", г.Якутск |
Танки наливного судна «ТО-1545» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения, отпуска и транспортировки.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96166-25 | |||||||||||||||||||||
| Наименование | Танки наливного судна "ТО-1545" | |||||||||||||||||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | faffb41b-14f9-50f7-0cd2-6a92b48abb28 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ПАО "ЛОРП", РОССИЯ, 677000, Республика Саха (Якутия), г. Якутск, ул. Дзержинского, 2
Поверка
| Методика поверки / информация о поверке |
МП 1726-7-2025 Государственная система обеспечения единства измерений. Танки наливного судна "ТО-1545". Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.05.2026 |
Поверители
Скачать
|
96166-25: Описание типа
2025-96166-25.pdf
Файл устарел
|
Скачать | 189.7 КБ | |
|
96166-25: Методика поверки
МП 1726-7-2025
2025-mp96166-25.pdf
Файл устарел
|
Скачать | 5.8 MБ | |
|
96166-25: Описание типа
2025-96166-25-1.pdf
|
Скачать | 189.7 КБ | |
|
96166-25: Методика поверки
МП 1726-7-2025
2025-mp96166-25-1.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Танки наливного судна «ТО-1545» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения, отпуска и транспортировки.
Описание
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Танки представляют собой прямоугольные сосуды, расположенные в трюме судна «ТО-1545» по правому и левому борту и разделены между собой непроницаемыми переборками.
Переборки танков представляют собой обшивку из листовой стали, подкрепленную силовым набором.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Заводские номера танков в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом аэрографии на крышки люков лаза танков (рисунок 1).
Танки с заводскими номерами 11, 12, 21, 22, 31, 32 расположены на наливном судне «ТО-1545».
Общий вид наливного судна «ТО-1545» и эскиз общего вида с расположением танков представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

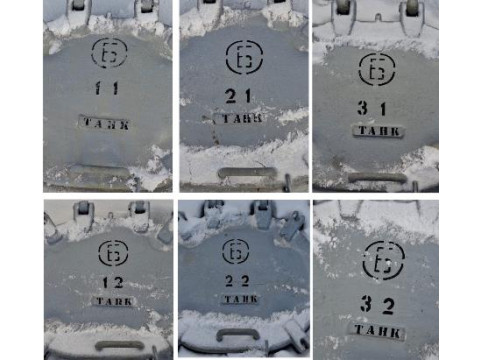

Рисунок 1 - Заводские номера, нанесенные на люк лазы
Рисунок 2 - Эскиз общего вида и расположения танков наливного судна «ТО-1545»

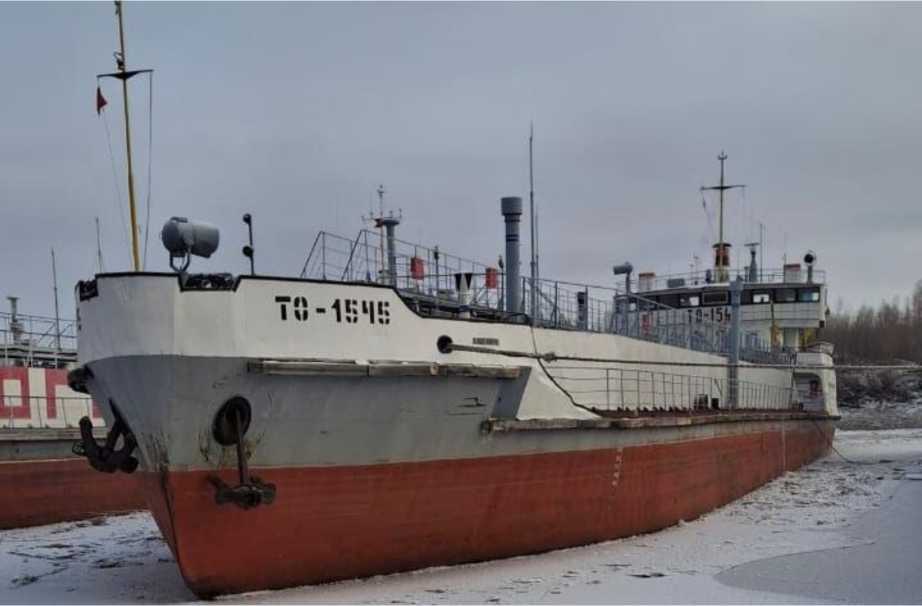

Рисунок 3 - Общий вид наливного судна «ТО-1545»
Пломбирование танков не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Номера танков | ||||||
|
11 |
12 |
21 |
22 |
31 |
32 | |
|
Номинальная вместимость, м3 |
375 |
375 |
475 |
475 |
280 |
280 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,25 | |||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта танка типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Танк наливного судна «ТО-1545» |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
