Меры счетной концентрации частиц в масле МСК-М-5-20
| Номер в ГРСИ РФ: | 96180-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Меры счетной концентрации частиц в масле МСК-М-5-20 (далее - меры) предназначены для воспроизведения и передачи единицы счетной концентрации частиц в масле при градуировке, калибровке, поверке, испытаниях в целях утверждения типа средств измерений дисперсных параметров взвесей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96180-25 | ||||||||||||
| Действует | по 15.08.2030 | ||||||||||||
| Наименование | Меры счетной концентрации частиц в масле | ||||||||||||
| Модель | МСК-М-5-20 | ||||||||||||
| Приказы |
№1700 от
15.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b4c47602-ffc5-dc2e-6a61-2bef1bf6b401 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Поверка
| Методика поверки / информация о поверке |
МП-680-002-МСК-М Государственная система обеспечения единства измерений. Меры счетной концентрации частиц в масле МСК-М-5-20. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96180-25: Описание типа
2025-96180-25.pdf
Файл устарел
|
Скачать | 298.4 КБ | |
|
96180-25: Методика поверки
МП-680-002-МСК-М
2025-mp96180-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96180-25: Описание типа
2025-96180-25-1.pdf
|
Скачать | 298.4 КБ | |
|
96180-25: Методика поверки
МП-680-002-МСК-М
2025-mp96180-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Меры счетной концентрации частиц в масле МСК-М-5-20 (далее - меры) предназначены для воспроизведения и передачи единицы счетной концентрации частиц в масле при градуировке, калибровке, поверке, испытаниях в целях утверждения типа средств измерений дисперсных параметров взвесей.
Описание
Меры представляют собой суспензию на основе частиц диоксида циркония или электрокорунда, диспергированных в масле АМГ-10, расфасованную в пластиковые флаконы.
Принцип работы мер основан на воспроизведении счётной концентрации частиц заданного диапазона размеров, взвешенных в мерах.
Общий вид мер представлен на рисунке 1.

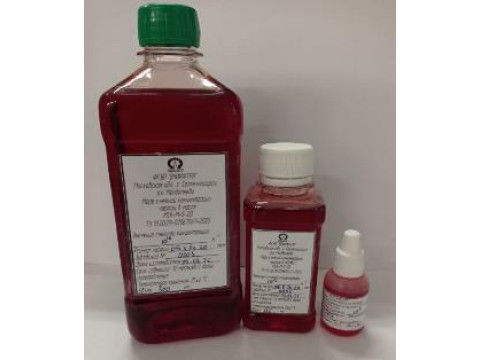

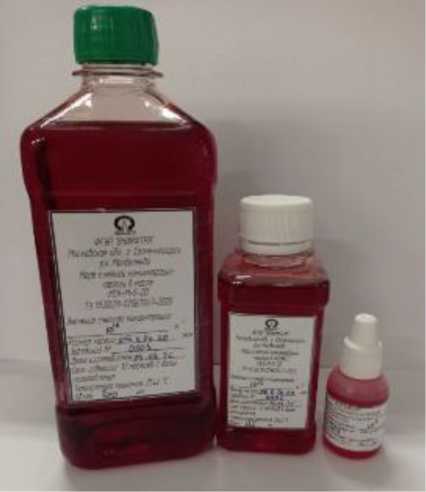

Рисунок 1 - Общий вид мер счетной концентрации частиц в масле МСК-М-5-20
Пломбировка мер не предусмотрена.
Идентификационные данные мер (товарный знак, наименование предприятия-изготовителя, наименование меры с определенной счетной концентрацией частиц и диапазоном размеров частиц, заводской номер, объем, дата изготовления, срок годности, температура хранения, обозначение ТУ) включены в маркировку, которая в виде нестираемой этикетки наносится на пластиковый флакон, в котором содержится мера. Этикетка выполнена типографским методом, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации мер. Заводской номер имеет цифровой формат. Этикетка с идентификационными данными мер представлена на рисунке 2.
ПН11ПФТРЕГ
ФТУП'ВШТРИ’
Московская одя, г. Солнечногорск, рл МенделееЬо
Мера счетной концентрации частиц 6 масле МСК-М-5-20
ТУ 19.2029-02567567-2025 ]
Значение счетной концентрации м J
Размер частиц мкм Дата изготовления
Заводской __________
Срок годности: 12 месяцев с даты изготодения
Температура хранения' 25+2 ‘С Одьем'мл
ФГУП 'ВНИИФТРИ' Москобская обл.. г. Солнечногорск.
р.п. Менделеева
Мера счетной концентрации частиц 6 масле
МСК-М-5-20
ТУ 192029-02567567-2025
Значение счетной концентрации:
-j
__м
Размер частиц:,мкм Забодской №.____________________
Дита изготовления:.
Срок годности 12 месяцев с даты изготовления
Температура хранения 25+2 ‘С
Объем, мл
Рисунок 2 - Этикетка с идентификационными данными мер
Нанесение знака утверждения типа и знака поверки непосредственно на меры не предусмотрено.
Технические характеристики
Таблица 1- Метрологические характеристики_____________________________________________
|
Наименование характеристики |
Значение |
|
Номинальное* воспроизводимое значение счетной концентрации частиц в масле в диапазоне размеров частиц от 5 до 20 мкм, м-3 |
от 108 до 1018 |
|
Пределы допускаемой относительной погрешности воспроизведения значения счётной концентрации частиц в масле в диапазоне размеров частиц от 5 до 20 мкм, % |
±8 |
|
* - Действительное воспроизводимое значение счетной концентрации частиц в масле приведено в паспорте при выпуске из производства | |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный объем фасовки мер, см3 |
15; 125; 500 |
|
Условия эксплуатации мер: температура окружающей среды, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа |
от +20 до +30 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта мер методом компьютерной графики.
Комплектность
Таблица 3- Комплектность мер
|
Наименование |
Обозначение |
Количество |
|
Меры счетной концентрации частиц в масле МСК-М-5-20 |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок применения» документа «Меры счетной концентрации частиц в масле МСК-М-5-20. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
ТУ 19.20.29-02567567-2025. Меры счетной концентрации частиц в масле МСК-М. Технические условия
