Машины испытательные CTS
| Номер в ГРСИ РФ: | 96195-25 |
|---|---|
| Производитель / заявитель: | Jinan Quanli Testing Technology Co., Ltd., КИТАЙ |
Машины испытательные CTS (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96195-25 | |||||||||||||||
| Действует | по 21.08.2030 | |||||||||||||||
| Наименование | Машины испытательные | |||||||||||||||
| Модель | CTS | |||||||||||||||
| Модификации |
CTS-E05 CTS-E5 CTS-E1000 CTS-E2000 |
|||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 776de306-6a97-d530-876b-5a366c8a909a | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Jinan Quanli Testing Technology Co., Ltd., КИТАЙ, #569, West xisha Road, Huaiyin, Jinan city, Shandong Province
Поверка
| Методика поверки / информация о поверке |
МП 19-261-2025 Государственная система обеспечения единства измерений. Машины испытательные CTS. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96195-25: Описание типа
2025-96195-25.pdf
Файл устарел
|
Скачать | 312.4 КБ | |
|
96195-25: Методика поверки
2025-mp96195-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
96195-25: Описание типа
2025-96195-25-1.pdf
|
Скачать | 312.4 КБ | |
|
96195-25: Методика поверки
МП 19-261-2025
2025-mp96195-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Машины испытательные CTS (далее - машины) предназначены для измерений силы, перемещения и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений и (или) деформаций (экстензометры) различных видов исполнения и модификаций.
Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами (тягами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца осуществляется электроприводом.
Машины могут оснащаться несколькими сменными датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы машины, датчиками измерения удлинения (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний образцов, изделий или конструкций.
Сигналы от датчиков поступают в систему управления и сбора данных, представляющую собой персональный компьютер с установленным программным обеспечением. Система измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, формирует сигналы управления. Настройки машины и режимы её работы задаются в программном обеспечении, установленном на персональном компьютере.
Машины выпускаются в нескольких модификациях, отличающихся конструкцией и диапазонами измерений, в соответствии с таблицей 1.
Таблица 1 - Модификации машин
|
Наименование модификации |
Конструктивные особенности |
|
CTS-E05; CTS-E1; CTS-E2; CTS-E5 |
Машины испытательные настольные одноколонные |
|
CTS-E1T; CTS-E2T; CTS-E5T; CTS-E10T; CTS-E20T |
Машины испытательные настольные двухколонные |
|
CTS-E10; CTS-E20; CTS-E30; CTS-E50; CTS-E100; CTS-E200; CTS-E300; CTS-E500; CTS-E600; CTS- E1000; CTS-E1500; CTS-E2000 |
Машины испытательные напольные двухколонные |
Нанесение знака поверки на машины не предусмотрено.
Заводской номер в виде арабских цифр методом гравировки нанесен на маркировочную табличку, закрепленную на корпусе машины.
Общий вид машин и место крепления маркировочной таблички представлены на рисунке 1, место нанесения заводского номера - на рисунке 2. Пломбирование машин не предусмотрено.
Место крепления маркировочной таблички
а) б)
в)

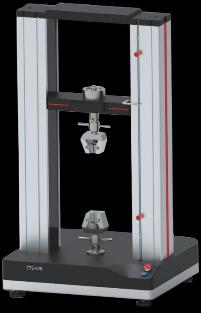

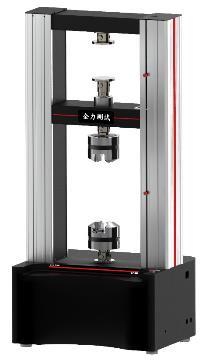

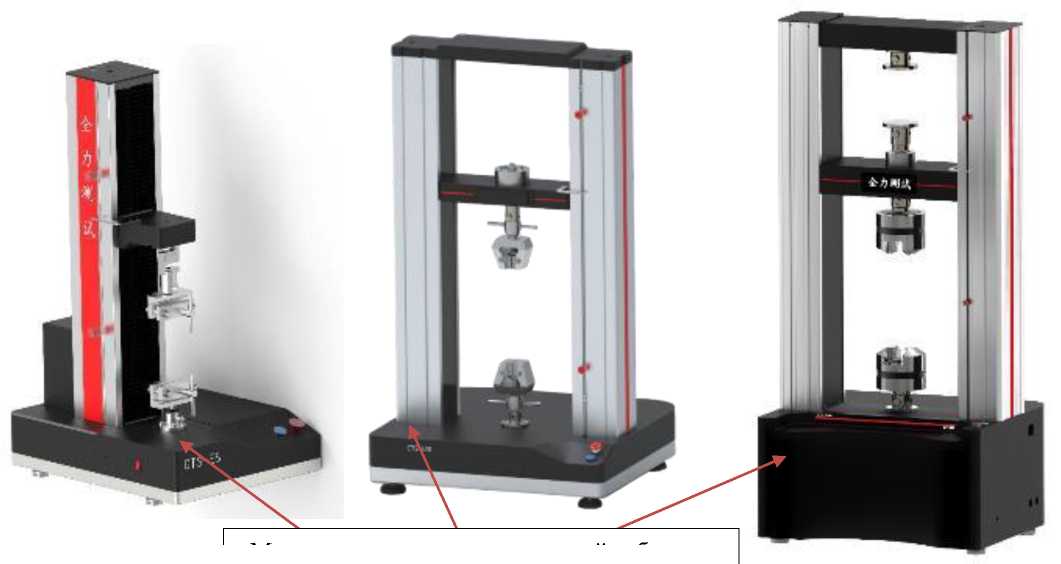

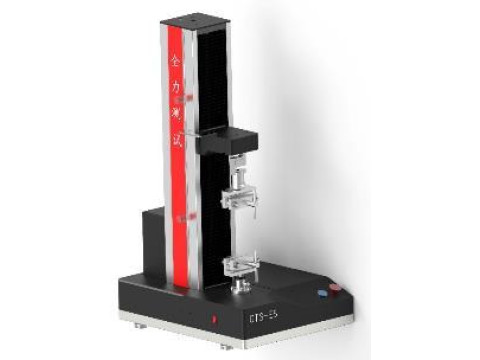

Рисунок 1 - Общий вид машин с указанием места нанесения маркировочной таблички с заводским номером:
а) настольные одноколонные; б) настольные двухколонные; в) напольные двухколонные

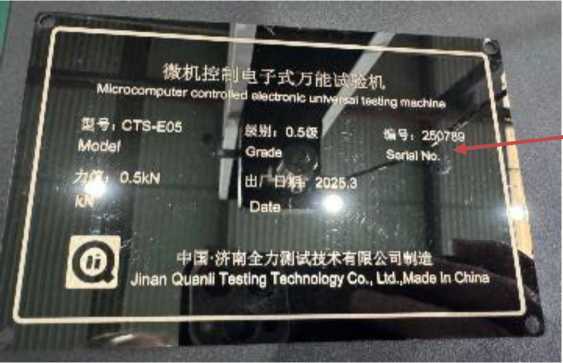

Рисунок 2 - Место нанесения заводского номера
Место
нанесения
заводского
номера
Программное обеспечение
Программное обеспечение (далее - ПО) является внешним, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartTest |
|
Номер версии (идентификационный номер) ПО |
V1X.X.X* |
|
Цифровой идентификатор ПО |
— |
|
* «X» - не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Модификация |
Верхний предел измерений (ВПИ) силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Верхний предел измерений перемещений подвижной траверсы1), мм |
Верхний предел измерений удлинения образцов1), мм |
|
CTS-E05 |
0,5 |
± 0,5 |
3000 |
500 |
|
CTS-E1 (CTS-E1T) |
1,0 |
± 0,5 | ||
|
CTS-E2 (CTS-E2T) |
2,0 |
± 0,5 | ||
|
CTS-E5 (CTS-E5T) |
5 |
± 0,5 |
П Продолжение таблицы 3
|
Модификация |
Верхний предел измерений (ВПИ) силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
Верхний предел измерений перемещений подвижной траверсы1), мм |
Верхний предел измерений удлинения образцов1), мм |
|
CTS-E10 (CTS-E10T) |
10 |
± 0,5 | ||
|
CTS-E20 (CTS-E20T) |
20 |
± 0,5 | ||
|
CTS-ЕЗО |
30 |
± 0,5 |
3000 |
500 |
|
CTS-E50 |
50 |
± 0,5 | ||
|
CTS-E100 |
100 |
± 0,5 | ||
|
CTS-E200 |
200 |
± 0,5 | ||
|
CTS-E300 |
300 |
± 0,5 | ||
|
CTS-E500 |
500 |
± 0,5 | ||
|
CTS-E600 |
600 |
± 0,5 | ||
|
CTS-E1000 |
1000 |
± 0,5 | ||
|
CTS-E1500 |
1500 |
± 0,5 | ||
|
CTS-E2000 |
2000 |
± 0,5 |
1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений силы, % от ВПИ |
0,5 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне до 0,3 мм включ. в зависимости от категории точности1), мкм: - 0,5 категория точности |
± 1,5 |
|
- 1 категория точности |
± 3,0 |
|
- 2 категория точности |
± 6,0 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы (удлинения образцов) в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности1), %: - 0,5 категория точности |
± 0,5 |
|
- 1 категория точности |
± 1,0 |
|
- 2 категория точности |
± 2,0 |
|
1) Категория точности устанавливается предприятием-изготовителем и приводится | |
|
в паспорте на машину. | |
Таблица 5 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры1), мм, не более: - длина - ширина - высота |
1500 1800 4000 |
|
Масса1), кг, не более |
6000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 75 |
|
1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная |
CTS |
1 шт. |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. |
|
Машины испытательные CTS. Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Использование и эксплуатация» документа «Машины испытательные CTS. Руководство по эксплуатации. Часть вторая. Инструкция по эксплуатации машины».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 03.03.2025 г.
