Устройства дозирующие ДТстрим
| Номер в ГРСИ РФ: | 96204-25 |
|---|---|
| Производитель / заявитель: | ООО "НПО ДНК-Технология", Московская область, г. Протвино |
Устройства дозирующие ДТстрим (далее - устройства) предназначены для измерения объема и дозирования жидких образцов и реагентов из различного лабораторного пластика в пробирки или микропланшеты различных форматов при проведении качественного и количественного анализа.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96204-25 | |||||||||||||||||||||
| Действует | по 21.08.2030 | |||||||||||||||||||||
| Наименование | Устройства дозирующие | |||||||||||||||||||||
| Модель | ДТстрим | |||||||||||||||||||||
| Модификации |
12М1 12М4 12L4 15М1 15М4 15L4 |
|||||||||||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1938b8de-6d67-24dc-8299-c10029e6672c | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО "НПО ДНК-Технология", РОССИЯ, 142281, Московская обл., г.о. Серпухов, г. Протвино, ул. Железнодорожная, д. 20
Поверка
| Методика поверки / информация о поверке |
РТ-МП-747-705-2025 Государственная система обеспечения единства измерений. Устройства дозирующие ДТстрим. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96204-25: Описание типа
2025-96204-25.pdf
Файл устарел
|
Скачать | 444 КБ | |
|
96204-25: Методика поверки
2025-mp96204-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96204-25: Описание типа
2025-96204-25-1.pdf
|
Скачать | 444 КБ | |
|
96204-25: Методика поверки
РТ-МП-747-705-2025
2025-mp96204-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Устройства дозирующие ДТстрим (далее - устройства) предназначены для измерения объема и дозирования жидких образцов и реагентов из различного лабораторного пластика в пробирки или микропланшеты различных форматов при проведении качественного и количественного анализа.
Описание
Принцип действия устройств основан на методе аспирации жидкости в поршневом механизме и перемещения её в трёх координатах, с последующим вытеснением при помощи поршневого механизма.
В основе конструкции устройства применён блочный принцип.
Составными частями устройств являются:
- модуль горизонтального привода оси Х;
- модуль горизонтального привода оси Y;
- модуль вертикального привода оси Z;
- модуль дозатора;
- модуль управления (блок электроники).
Модули горизонтального привода оси Х, горизонтального привода оси Y и вертикального привода оси Z составляют координатный механизм.
Координатный механизм предназначен для обеспечения трёхкоординатного перемещения дозирующего механизма над рабочим столом устройства с необходимой скоростью перемещения и точностью позиционирования дозирующего механизма.
Рабочий стол устройства предназначен для установки комплектующих (расходных материалов), используемых при работе. Конфигурация и перечень комплектующих формируются в соответствии с выбранной программой дозирования.
Дозирующий механизм предназначен для аспирации и дозирования жидкостей и реагентов по различным ёмкостям, установленным на рабочем столе устройства. Дозирующий механизм имеет два варианта исполнения, различающихся количеством каналов дозирования и объёмом дозирования. Соответственно, в зависимости от этого устройства выпускаются в шести модификациях: 12М1, 12М4, 12L4, 15М1, 15М4, 15L4.
Буквы (L, M) указывают на максимальный объём дозирования каждого канала, где L = 1000 мкл, M = 200 мкл, цифры (1 или 4) - количество каналов дозирования, числа 12 и 15 - означают количество посадочных мест для дополнительного оборудования.
Блок электроники отвечает за питание и управление устройством и комплектующими к нему.
Устройства имеют маркировочную табличку с заводским номером.

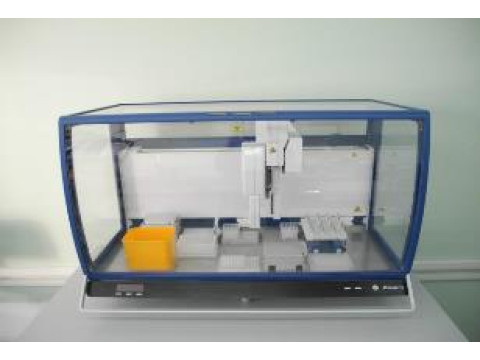

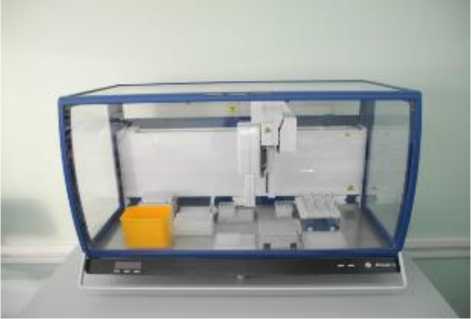

Общий вид устройств представлен на рисунке 1.
Рисунок 1 - Общий вид устройств дозирующих ДТстрим
Маркировочная табличка расположена на задней стенке корпуса устройства над выключателем питания. Заводской номер имеет буквенно-цифровой формат, нанесен типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.
-> ЛНК-тапюлогия РУ рЗН 2015/2982 Устройство дозируюидае ДТстрим 15М1 ТУ #445-005-96301278-2012 IVD
230В, ЯЗ'бОГц, 300Вт 3«в М» S2MD07
(^*1x125 -Яйг=~
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование устройств не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Для устройства разработано специализированное программное обеспечение (далее - ПО), которое устанавливается заводом-изготовителем непосредственно в энергонезависимую память устройства. В ПО организовано два уровня доступа -пользовательский и сервисный.
Обновления ПО без обращения к заводу-изготовителю в процессе эксплуатации не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rpylab |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 0404 |
|
Цифровой идентификатор ПО |
E15B4FD19652568811D74B816C7 5C5EA7047398C |
|
Алгоритм вычисления цифрового идентификатора ПО |
SHA1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
12L4, 15L4 |
12M1, 12M4, 15M1, 15M4 | |
|
Диапазон объёма дозирования, мкл |
от 30 до 1000 |
от 5 до 200 |
|
Пределы допускаемой относительной погрешности измерений объема, %, при номинальных значениях дозируемого объема: 20 мкл |
- |
± 10 |
|
50 мкл |
± 10 |
- |
|
100 мкл |
- |
± 5 |
|
200 мкл |
- |
± 2 |
|
500 мкл |
± 5 |
- |
|
1000 мкл |
± 2 |
- |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
12L4, 12M1, 12M4 |
15L4, 15M1, 15M4 | |
|
Потребляемая мощность от сети, Вт, не более |
300 | |
|
Частота переменного тока, Гц |
50/60 | |
|
Напряжение питания, В |
от 207 до 253 | |
|
Габаритные размеры при закрытом кожухе, мм, не более: - высота - ширина - длина при открытом кожухе, мм, не более: - высота - ширина - длина |
650 855 650 1025 855 750 |
650 990 650 1025 990 750 |
|
Масса (без комплекта запасных частей и дополнительного оборудования), кг, не более |
60 |
70 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа |
от +10 до +35 80 от 84,0 до 106,7 | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
5000 |
|
Срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство дозирующее ДТстрим (в модификации 12М1, 12М4, 12L4, 15М1, 15М4, 15L4) |
- |
1 шт. |
|
Сетевой кабель |
- |
1 шт. |
|
Штатив Т11 для наконечников 1000 мкл (для модификаций 12L4, 15L4) |
- |
1 шт. |
|
Наконечники 1000 мкл с фильтром (для модификации 12L4, 15L4) |
- |
- |
|
Адаптер Т03 для микропланшета 384 лунки (для модификаций 12М1, 12М4, 15М1, 15М4) |
- |
1 шт. |
|
Штатив Т12 для наконечников 200 мкл (для модификации 12М1, 12М4, 15М1, 15М4) |
- |
1 шт. |
|
Штатив Т01 96-местный для стрипов, пробирок и микропланшетов (для модификаций 12М1, 12М4, 15М1, 15М4) |
- |
1 шт. |
|
Наконечники 200 мкл с фильтром (для модификаций 12М1, 12М4, 15М1, 15М4) |
- |
- |
|
Руководство по эксплуатации |
ДНМР.944330.015 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Управление устройством с помощью многофункциональных кнопок» Руководства по эксплуатации ДНМР.944330.015 РЭ.
Нормативные документы
ТУ 9443-005-96301278-2012 Устройство дозирующее ДТстрим. Технические условия.
